CAD怎样使用XLINE下令
在CAD中， ，， ，，，，结构线是没有起点和终点的无限延伸的直线。。。。。。通过在绘图区域点击或输入坐标值的方法建设一个或多个结构线工具可以用于辅助线或安排图形位置， ，， ，，，，对我们绘图起到了不小的作用。。。。。。接下来我们一起来学习一下怎样操作XLINE下令吧！

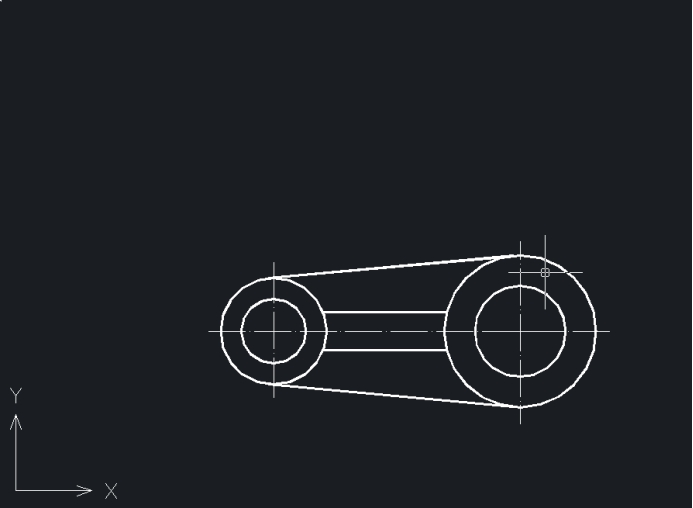

1. 翻开一个图形文件， ，， ，，，，如下图所示， ，， ，，，，同时翻开工具捕获功效。。。。。。
2. 在下令行输入“XLINE”并按回车键确认， ，， ，，，，接着输入“V”按回车键。。。。。。

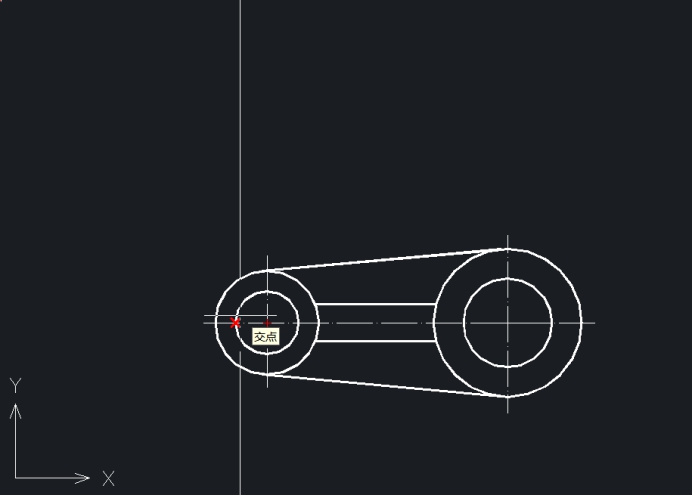

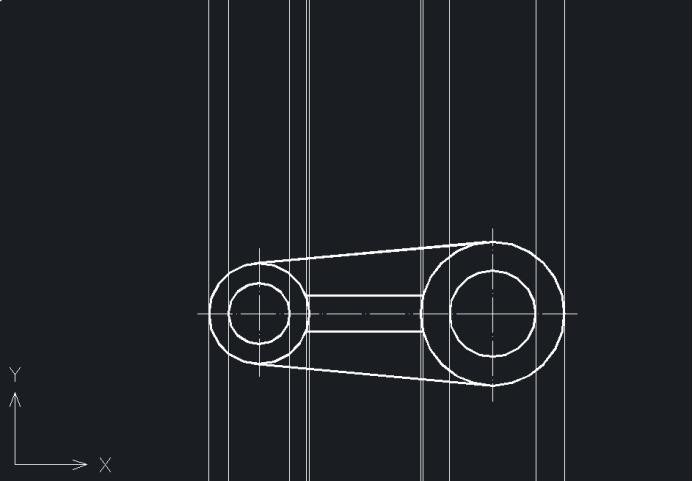

3. 启用“交点”捕获， ，， ，，，，依次绘制笔直结构线， ，， ，，，，按回车键确认。。。。。。

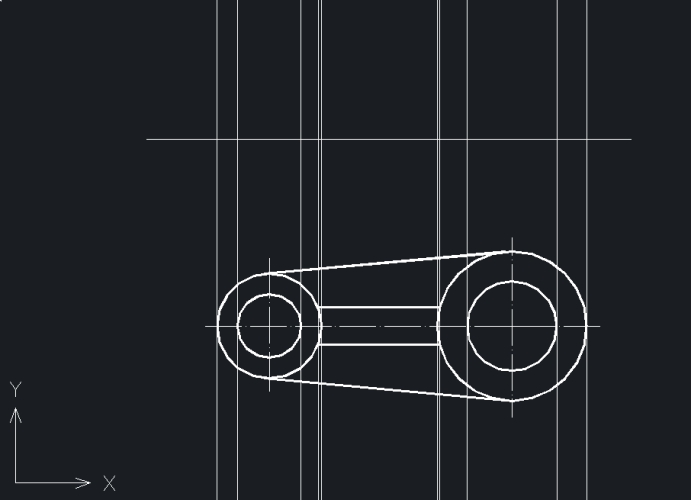

4. 在图形上方适当位置绘制一条水平线。。。。。。

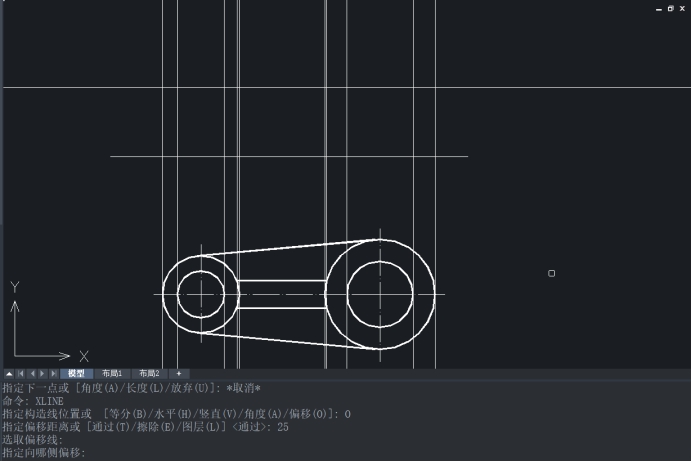

5. 下令行输入“XLINE”， ，， ，，，，再次启用结构线下令， ，， ，，，，凭证下令行提醒， ，， ，，，，输入“O”， ，， ，，，，按回车键确认， ，， ，，，，接着输入偏移距离“25”， ，， ，，，，按回车键确认， ，， ，，，，选择适才绘制的水平线， ，， ，，，，在水平直线上放恣意位置拾取�。。。。。� ，， ，，，，按回车键确认。。。。。。

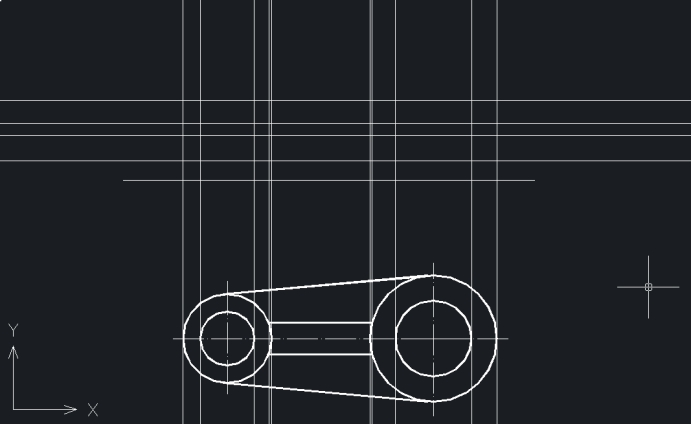

6. 重复上面的办法， ，， ，，，，划分绘制偏移距离为“6”、“14”、“18”的结构线， ，， ，，，，效果如下图所示。。。。。。

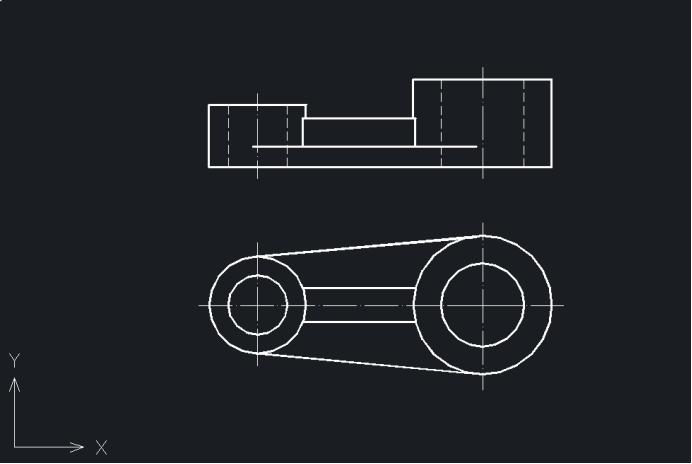

7. 基于结构线获得的辅助线， ，， ，，，，再用直线下令通过拾取结构线之间的交点， ，， ，，，，绘制零件的主视图， ，， ，，，，然后隐藏结构线， ，， ，，，，效果如下图所示。。。。。。
以上就是在CAD中使用XLINE下令的一个实例操作历程， ，， ，，，，掌握好结构线的绘制可以提高23411永利绘图效率， ，， ，，，，不熟练的小同伴可以多多训练一再。。。。。。
