跷跷板是我们每个小同伴的校园回忆，，，，，，，还记得低年级的时间下课铃声一响，，，，，，，我们总三五成群，，，，，，，风风火火地冲去操场抢跷跷板玩吗？？？ ？？？随着3DOne越来越多的融入到了23411永利校园里，，，，，，，信托各人对三维建模和3D打印越发熟悉了，，，，，，，今天我们将手把手教各人制作各人最喜欢的跷跷板，，，，，，，还在等什么呢？？？ ？？？
一．绘制底座。。。。 。。。

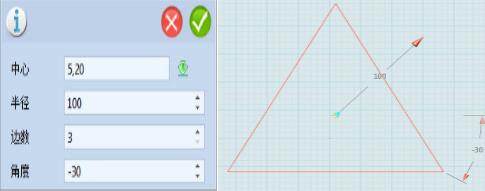

1．选择绘制平面，，，，，，，点击草图绘制，，，，，，，选择正多边形，，，，，，，输入半径100，，，，，，，边数，，，，，，，角度-30，，，，，，，可得如图：

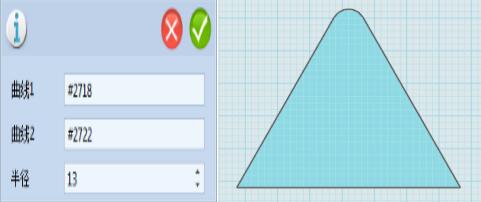

再选择草图编辑，，，，，，，点击圆角，，，，，，，选择三角形两条腰，，，，，，，输入半径13，，，，，，，中键确定，，，，，，，可得：

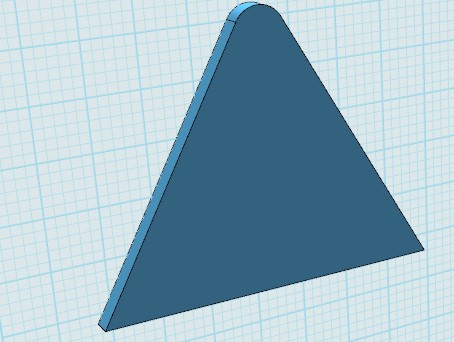

2．选择特征造型，，，，，，，点击拉伸，，，，，，，选择先前绘制的造型，，，，，，，输入拉伸高度10，，，，，，，可得：

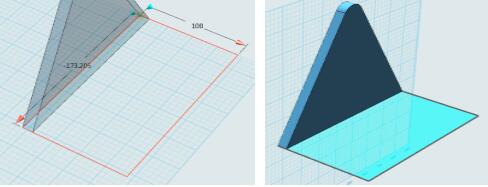

3．选择绘制平面，，，，，，，点击草图绘制，，，，，，，选择矩形，，，，，，，输入如图所示，，，，，，，长-173.205，，，，，，，高100，，，，，，，可得：
4．选择特征造型，，，，，，，点击拉伸，，，，，，，选择绘制的矩形，，，，，，，输入拉伸高度10，，，，，，，可得：

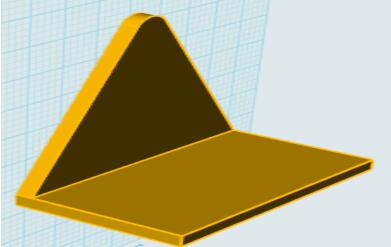

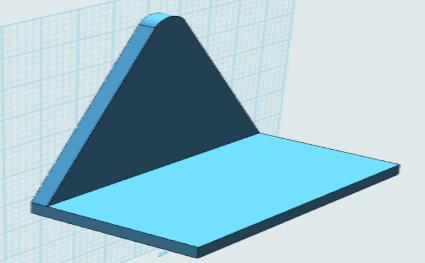

再选择组合编辑，，，，，，，基体合并体划分恣意选择绘制的两个造型，，，，，，，将其合并成一个造型，，，，，，，如图：

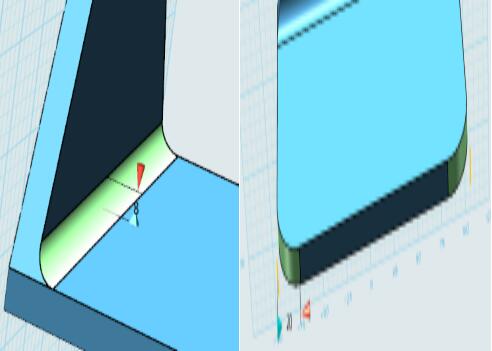

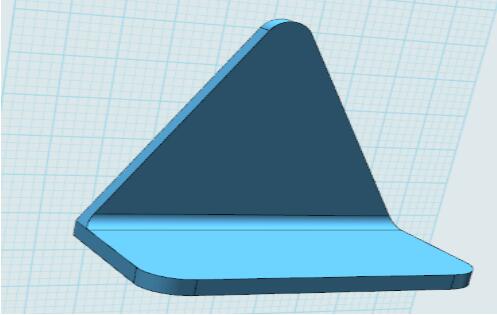

5．选择特征造型，，，，，，，点击圆角，，，，，，，选择边，，，，，，，划分输入半径8和20，，，，，，，如图所示，，，，，，，可得：

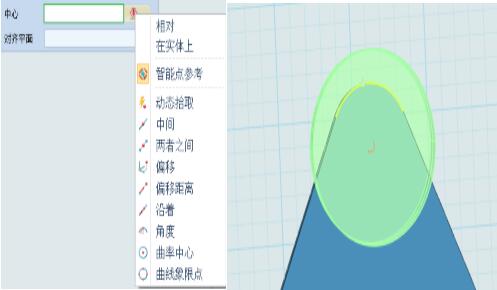

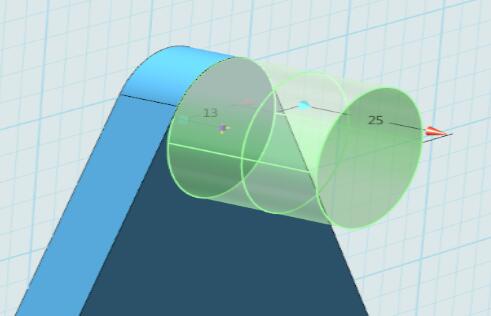

6．选择基本实体，，，，，，，点击圆柱体，，，，，，，中心选择曲率中心，，，，，，，选择圆弧边，，，，，，，输入半径13，，，，，，，高度25，，，，，，，可得：

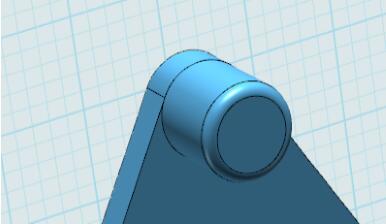

再选择特征造型，，，，，，，点击圆角，，，，，，，选择边，，，，，，，输入半径3，，，，，，，可得：

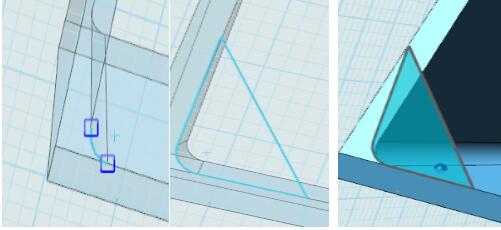

7．选择绘制平面，，，，，，，点击草图绘制，，，，，，，选择参照几何体，，，，，，，选择圆弧�。。。 。。。ㄈ缤迹�，，，，，，，再选择直线，，，，，，，绘制水平直线长30，，，，，，，竖直直线长40，，，，，，，毗连两头点，，，，，，，中键确定可得：
再选择基本编辑，，，，，，，选择移动，，，，，，，点击动态移动，，，，，，，选择先前绘制的草图，，，，，，，选择Z轴，，，，，，，输入移动距离-80，，，，，，，可得：

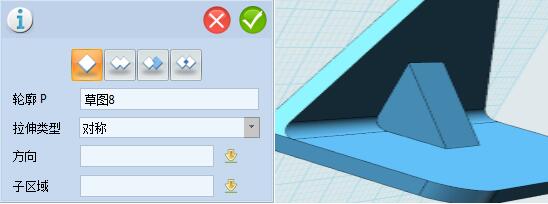

8．选择特征造型，，，，，，，点击拉伸，，，，，，，选择先前绘制的造型，，，，，，，拉伸类型选择对称，，，，，，，输入拉伸距离15，，，，，，，可得：

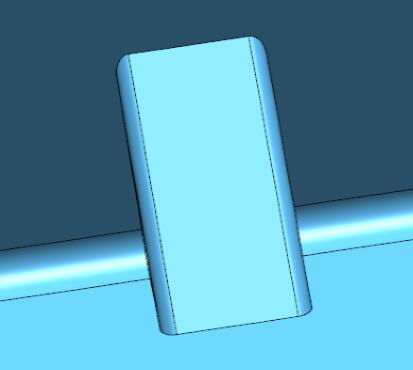

再选择特征造型，，，，，，，点击圆角，，，，，，，选择边，，，，，，，输入半径3，，，，，，，可得：
二．绘制杠杆。。。。 。。。

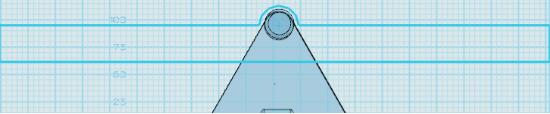

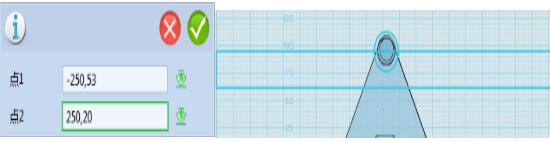

1．选择绘制平面，，，，，，，点击草图绘制，，，，，，，选择圆形，，，，，，，点击曲率中心，，，，，，，参考圆形绘制半径为18的圆形，，，，，，，再选择矩形，，，，，，，输入点1，，，，，，，点2，，，，，，，可得
再选择草图绘制，，，，，，，点击单击修剪，，，，，，，修剪如图，，，，，，，中键确定：

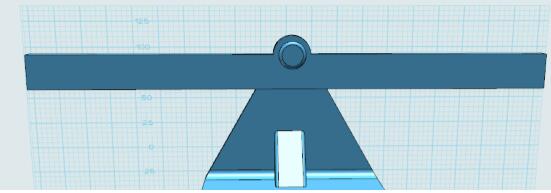

2．选择特征造型，，，，，，，点击拉伸，，，，，，，选择先前绘制的造型，，，，，，，输入拉伸距离13，，，，，，，可得：
3．选择绘制平面，，，，，，，点击草图绘制，，，，，，，选择圆形，，，，，，，点击曲率中心，，，，，，，输入半径13.5，，，，，，，可得：

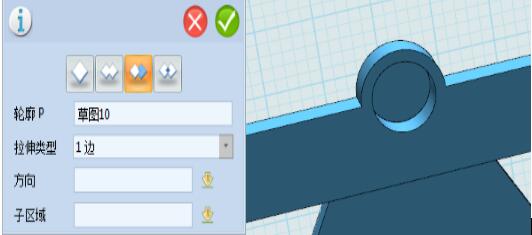

4．选择特征造型，，，，，，，点击拉伸，，，，，，，选择先前绘制的圆形，，，，，，，选择减运算，，，，，，，输入拉伸距离-13，，，，，，，可得：

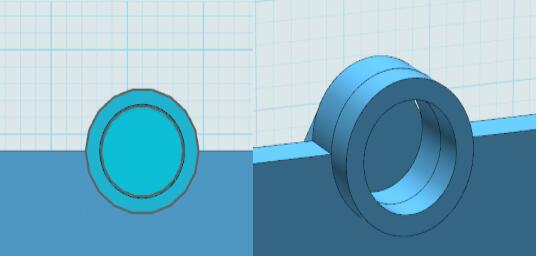

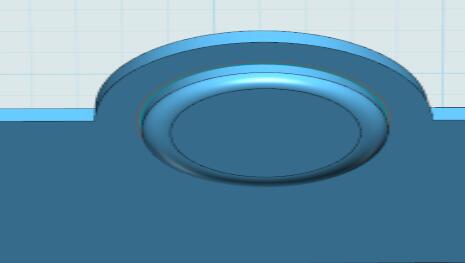

5．选择绘制平面，，，，，，，选择草图绘制，，，，，，，点击圆形，，，，，，，绘制两个圆形，，，，，，，选择曲率中心，，，，，，，划分输入半径18和13.1，，，，，，，再拉伸距离10，，，，，，，可得：

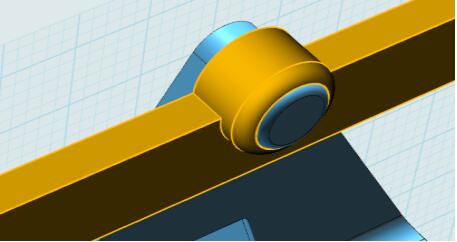

再选择特征造型，，，，，，，选择圆角，，，，，，，选择边，，，，，，，输入半径4.9，，，，，，，可得：
再使用组合编辑，，，，，，，选择如图，，，，，，，可得：

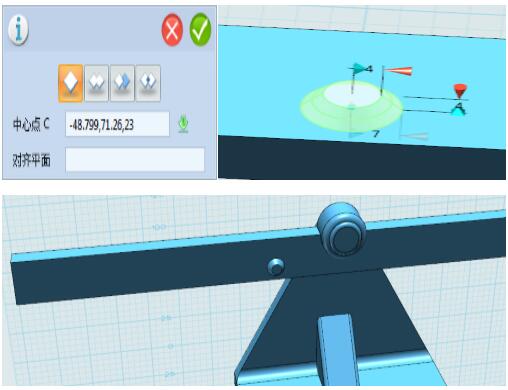

6.选择绘制平面，，，，，，，点击基本实体，，，，，，，选择圆锥，，，，，，，输入如图，，，，，，，可得：

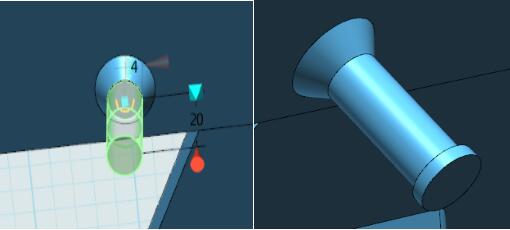

同理选择圆柱，，，，，，，绘制两个圆柱体，，，，，，，划分输入如图，，，，，，，半经4，，，，，，，高20和半径5，，，，，，，高2 可得：

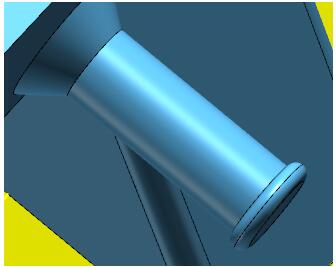

再选择特征造型，，，，，，，点击圆角，，，，，，，选择圆柱上下两条边，，，，，，，输入半径1，，，，，，，可得：

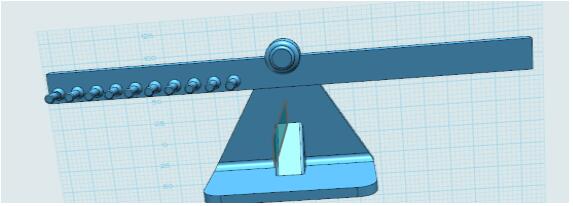

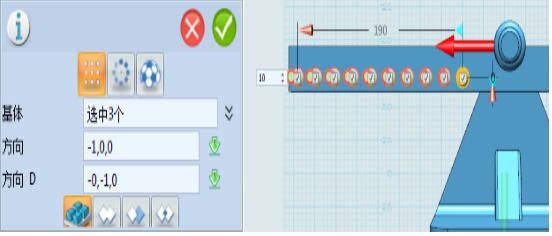

7.选择基本主笔，，，，，，，点击阵列，，，，，，，选择先前绘制的实体，，，，，，，输入如图，，，，，，，数目10，，，，，，，长度190，，，，，，，可得：

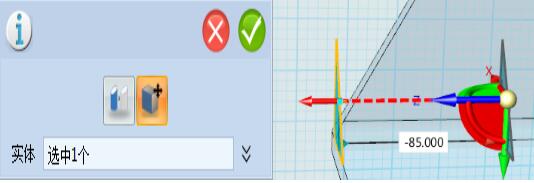

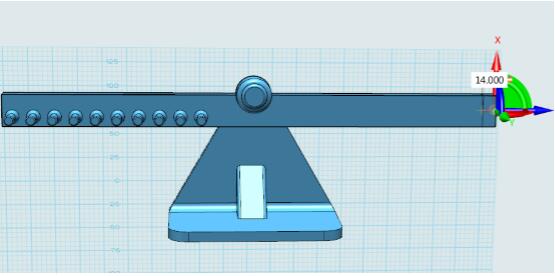

8.选择基本主笔，，，，，，，选择DE移动，，，，，，，选择杠杆右边平面，，，，，，，输入距离14，，，，，，，可得：

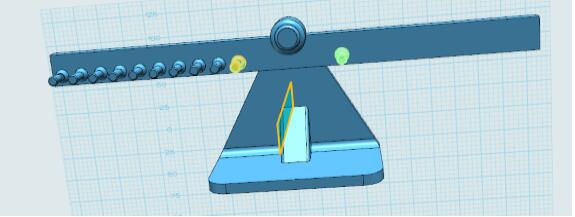

9. 选择中心平面绘制，，，，，，，点击草图绘制，，，，，，，选择矩形，，，，，，，恣意绘制一个矩形处于中心位置，，，，，，，如图：
10．选择基本主笔，，，，，，，点击镜像，，，，，，，实体选择最右边的造型，，，，，，，平面选择刚绘制的平面，，，，，，，可得：

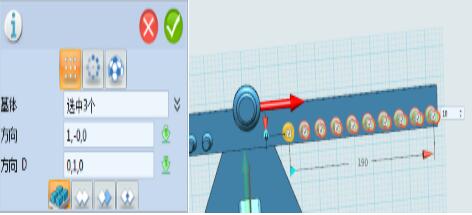

11．选择基本主笔，，，，，，，点击阵列，，，，，，，选择镜像所得的实体，，，，，，，输入如图，，，，，，，数目10，，，，，，，长度190，，，，，，，可得：

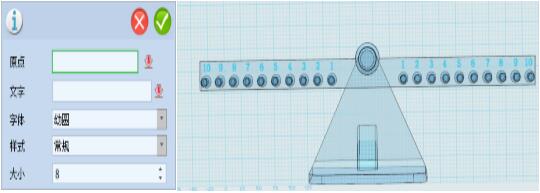

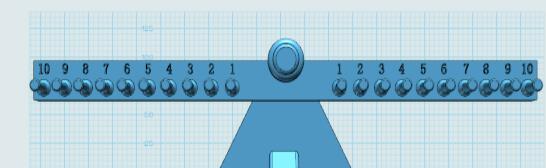

12．选择绘制平面，，，，，，，点击草图绘制，，，，，，，点击文字预制，，，，，，，输入如图，，，，，，，输入文字1~10安排在图示位置，，，，，，，可得：
13.选择特征造型，，，，，，，点击拉伸，，，，，，，选择绘制的文字，，，，，，，点击拉伸距离2，，，，，，，可得：

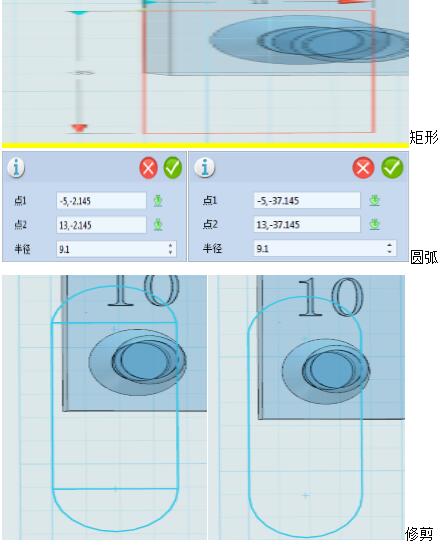

14.选择绘制平面，，，，，，，点击草图绘制，，，，，，，选择矩形，，，，，，，圆弧，，，，，，，通过以下参数绘制如图，，，，，，，再点击草图编辑，，，，，，，单击修剪，，，，，，，修剪可得：

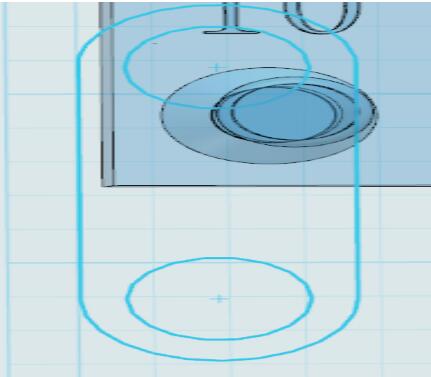

再选择圆形，，，，，，，上下划分绘制半径为5.5的圆形，，，，，，，可得：

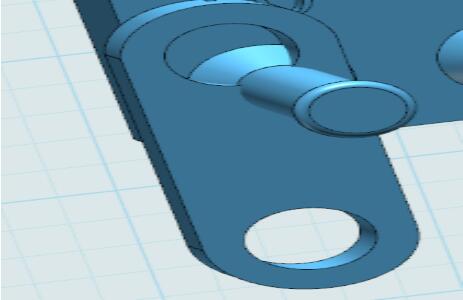

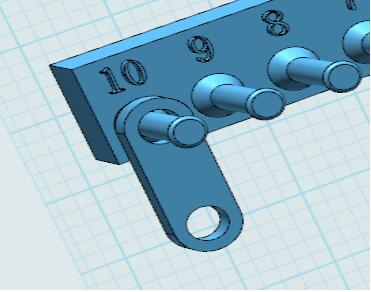

15.选择特征造型，，，，，，，点击拉伸，，，，，，，选择先前绘制造型，，，，，，，输入拉伸距离5，，，，，，，可得：
再选择基本主笔，，，，，，，点击移动，，，，，，，选择动态移动移动到如图位置：

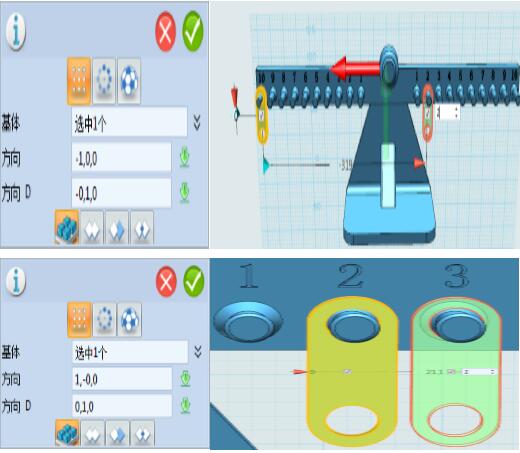

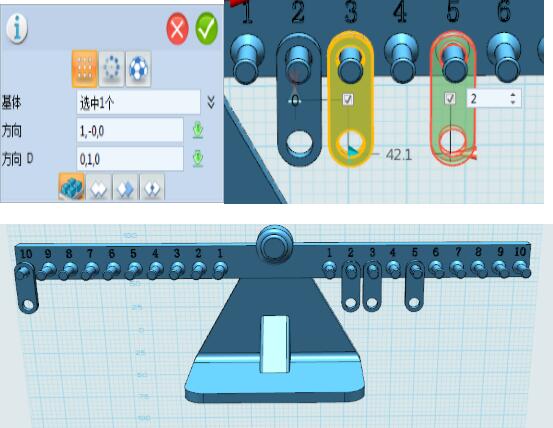

16．选择基本主笔，，，，，，，点击阵列，，，，，，，选择先前绘制的造型，，，，，，，输入如下数目2，，，，，，，距离划分为-319，，，，，，，21.1，，，，，，，42.1，，，，，，，可得：

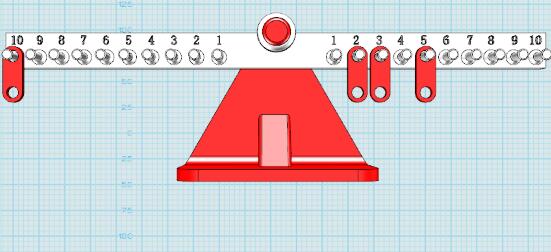

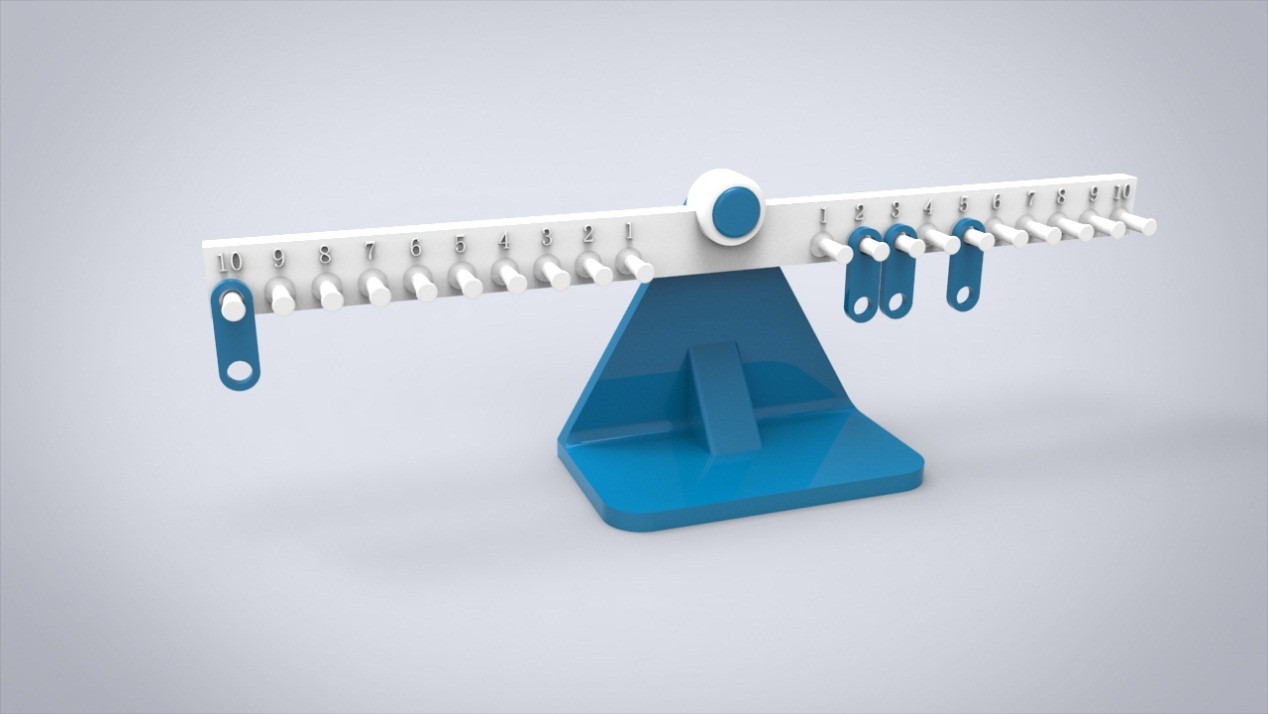

17．点击材质渲染下令 ，，，，，，，添加自己喜欢的颜色，，，，，，，最终效果如图所示：
【数字跷跷板模子下载】http://www.i3done.com/model/58500.html#ad-image-0
3DOne免费下载及更多课程详情：www.i3done.com
