在钣金零部件的设计历程中，，，，，，三维CAD软件的钣金睁开和折叠功效，，，，，，其操作效果对钣金零部件的制品质量来说是很是主要的。 。。。。。这是由于，，，，，，睁开图的精度直接影响了钣金件的精度，，，，，，同时，，，，，，局部拉伸切除、凹陷、凹陷折弯等特征也都是需要在钣金件睁开的状态下才华举行操作的。 。。。。。只管折叠是较量通例的三维CAD设计功效，，，，，，但它与睁开功效却相辅相成，，，，，，其主要作用是将睁开后的零件凭证原始设计的折弯路径恢复到零件状态，，，，，，能有用配合睁开功效来对外部钣金图纸举行修改。 。。。。。

本文将向各人先容中望3D钣金� ？ ？ ？？？榈恼隹驼鄣πб约捌洳僮魇毕喙氐淖⒅厥孪睢� 。。。。。

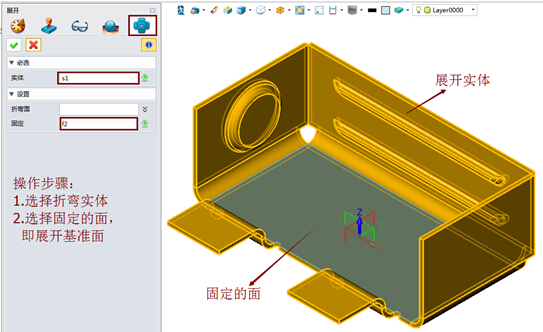

首先单击中望3D工具栏“钣金� ？ ？ ？？？椤敝械摹罢隹毕铝�，，，，，，系统将弹出对应的设置界面，，，，，，如图1所示。 。。。。。


图1 中望3D钣金睁开设置界面

在中望3D中运用钣金睁开下令时，，，，，，以下两点是需要注重的：

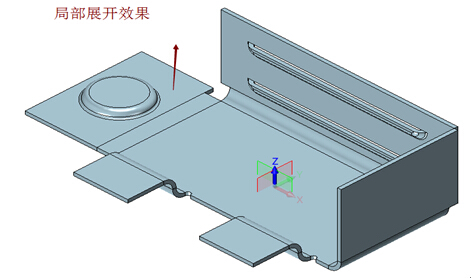

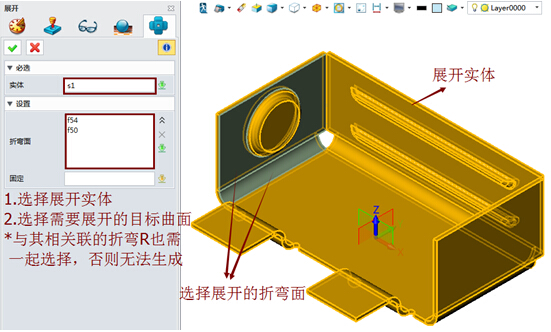

第一，，，，，，若“实体”和“牢靠”这两个参数都不设置，，，，，，也是可以天生钣金的睁开平面图的，，，，，，中望3D将会默认对整个钣金举行全睁开；；；； ；；第二若想对钣金件举行局部睁开的话，，，，，，在“折弯面”的选项里选择折弯面即可，，，，，， 局部睁开设置如图2所示，，，，，，图3为睁开效果。 。。。。。


图2中望3D钣金局部睁开设置界面


图3中望3D钣金局部睁开效果

折叠功效跟前面提到的一样，，，，，，也睁开的逆向操作，，，，，，中望3D关于钣金折叠下令提供了两种模式：折叠和沿线折叠。 。。。。。

【折叠】

单击工具栏“钣金� ？ ？ ？？？椤敝械摹罢鄣毕铝�，，，，，，系统将弹出折叠下令的设置界面，，，，，，如图4所示。 。。。。。


图4 中望3D钣金折叠设置界面

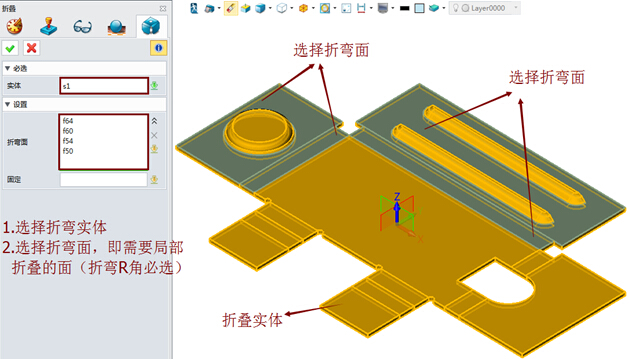

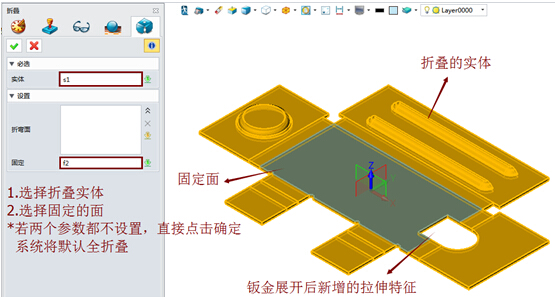

若是我们不设置任何参数，，，，，，接纳系统默认的全折弯或者睁开，，，，，，那么只会对零件视角爆发影响；；；； ；；若是想对钣金件举行局部折叠的话，，，，，，那么只需要在“折弯面”的选项里选择折弯面即可，，，，，，局部折叠设置如图5所示，，，，，，图6为其效果图。 。。。。。


图5 中望3D钣金局部折叠设置界面


图6中望3D钣金局部折叠效果

在选择折弯面的时间，，，，，，中选中其中一个平面的时间，，，，，，按住shift建系统将会把内侧所有的曲面一次选中，，，，，，该效果和所有折叠一样。 。。。。。

【沿线折叠】

另外一个折叠下令——沿线折叠，，，，，，其作用主要是为了更高效地实现准确折弯，，，，，，在举行钣金的凸缘设计时，，，，，，与前面提到的折叠下令在使用场合上有实质的区别。 。。。。。

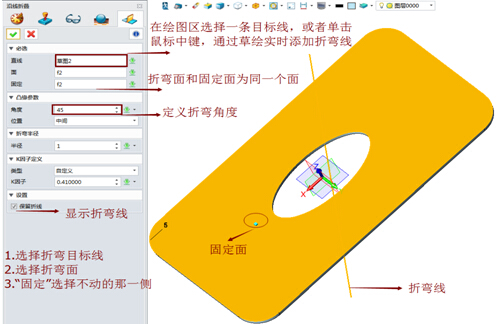

单击工具栏“钣金� ？ ？ ？？？椤敝械摹把叵哒鄣毕铝�，，，，，，系统将弹出沿线折叠下令的设置界面，，，，，，如图7所示，，，，，，该功效可以快速地使钣金沿着目的直线举行折叠，，，，，，尤其是针对带有倾斜角度的异性折弯，，，，，，操作起来很是利便。 。。。。。


图7 中望3D钣金沿线折叠设置界面

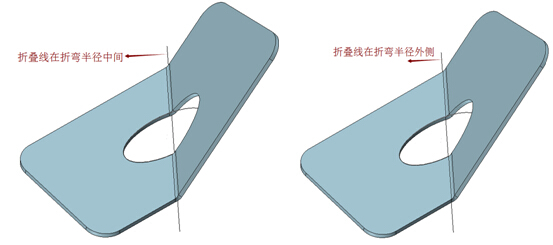

折叠线在设置界面中有：中心、内侧、外侧这三种。 。。。。。若是针对有折弯半径的钣金举行设置时，，，，，，折叠线有可能会影响零件的装配，，，，，，相关界说及沿线折弯的最终效果如图8所示。 。。。。。


图8 中望3D钣金沿线折叠效果面

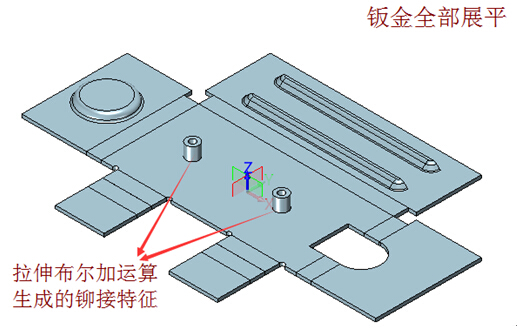

图9为钣金拉伸布尔加运算后睁开的效果图，，，，，，针对外部导入的图纸，，，，，，中望3D同样可以轻松应对。 。。。。。


图9 中望3D带铆接特征的睁开效果

中望3D的钣金� ？ ？ ？？？橐丫苋诸咏鹕杓乒ひ盏囊�，，，，，，并且能很好地知足钣金零部件设计历程中的睁开和折叠需求，，，，，，资助设计师快速高效、高质量地完成钣金零部件的设计。 。。。。。
