拉伸、切除、拔模、圆角、阵列等CAD功效是设计师在三维设计历程中经常使用到的基础功效。。。 。。。。 。本文以烟灰缸的设计历程为实例，，，，，来一起体验中望3D的拉伸、拔模、倒圆角、阵列等基础功效在产品设计中的综合应用能力。。。 。。。。 。

本文以烟灰缸这个常见的小物品为实例，，，，，通过这个例子跟各人一起梳理下烟灰缸的设计思绪，，，，，同时也增强一下对中望3D的拉伸、拔模、倒圆角、阵列等基础功效的综合运用能力。。。 。。。。 。

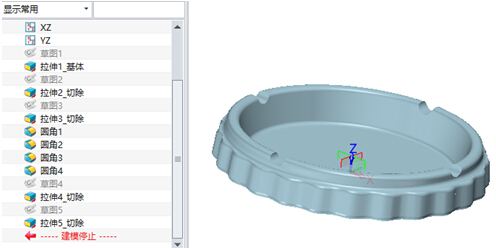

图1就是本次实例中我们需要完成的烟灰缸效果图。。。 。。。。 。


图1烟灰缸模子和设计树

下面我们来先容下烟灰缸的设计思绪：

第一步：绘制草图。。。 。。。。 。

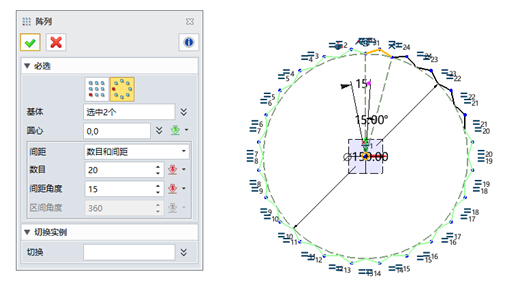

凭证烟灰缸的造型情形，，，，，运用“阵列”功效，，，，，绘制出烟灰缸外部轮廓，，，，，如图2所示。。。 。。。。 。


图2烟灰缸外部轮廓草图

第二步：拉伸基体。。。 。。。。 。

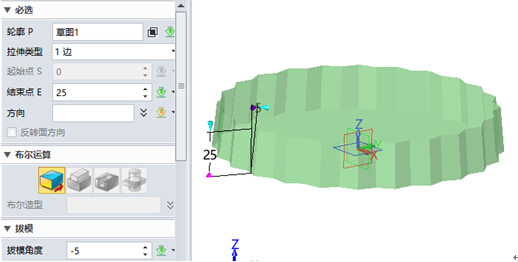

如图3所示，，，，，对基体举行拉伸，，，，，拉伸高度可凭证设计师的想法来设定，，，，，本例子中，，，，，笔者设定拉伸高度为25，，，，，拔模角度为-5。。。 。。。。 。


图3烟灰缸基体拉伸

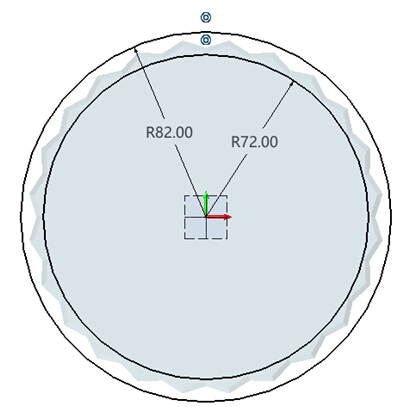

第三步：绘制烟灰缸顶部草图。。。 。。。。 。 如图4所示，，，，，选择烟灰缸基体顶部面作为平面，，，，，然后绘制草图。。。 。。。。 。


图4以烟灰缸基体顶面为平面绘制草图

第四步：烟灰缸基体拉伸切除。。。 。。。。 。

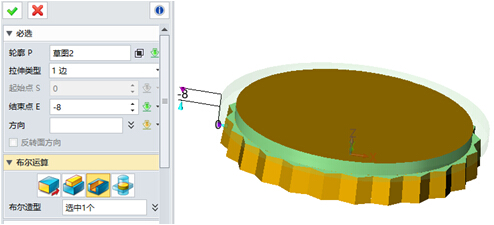

通过布尔运算“减运算”对烟灰缸基体举行拉伸切除，，，，，如图5所示。。。 。。。。 。


图5拉伸切除烟灰缸基体

第五步：绘制烟灰缸腔体。。。 。。。。 。

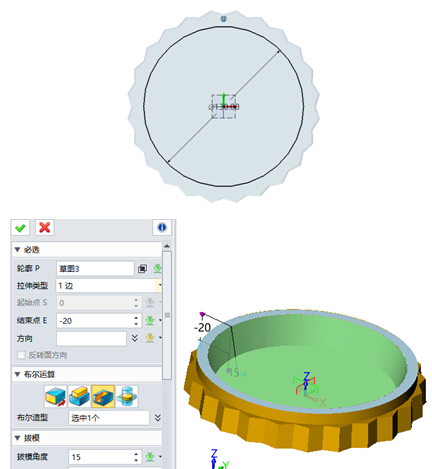

如图6所示，，，，，举行草图绘制，，，，，然后通过拉伸、拔模、切除功效处置惩罚好烟灰缸腔体，，，，，拉伸草图选择布尔“减运算”，，，，，拔模角度输入15度。。。 。。。。 。


图6绘制烟灰缸腔体

第六步：对各个部位举行倒圆角。。。 。。。。 。 倒圆角的各个操作可参考图7。。。 。。。。 。

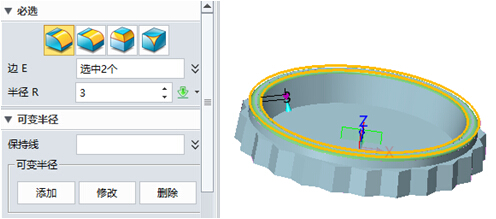

图7-1 顶部轮廓倒角

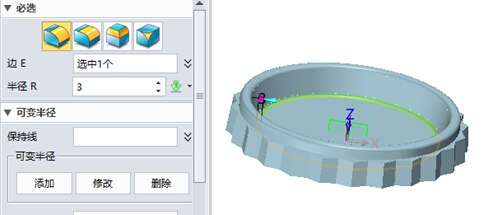

图7-2 底部内测轮廓倒角

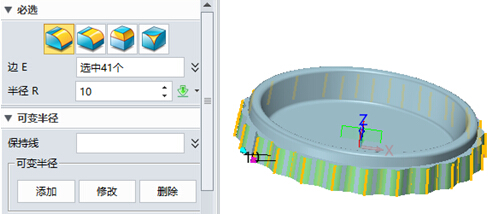

图7-3 外部轮廓倒角一图

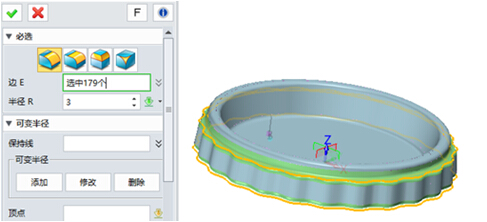

图7-4 外部轮廓倒角二

第七步：阁烟槽设计。。。 。。。。 。

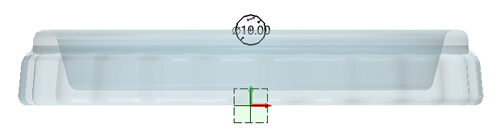

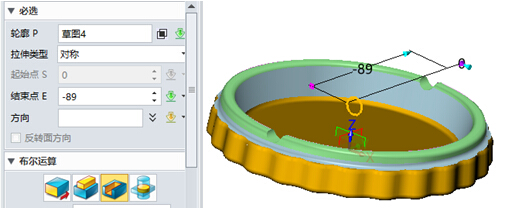

选择zx平面绘制草图，，，，，拉伸切除形成搁烟槽，，，，，如图8所示。。。 。。。。 。



图8拉伸切除形成搁烟槽

选择zy平面，，，，，重复上面操作，，，，，绘制草图，，，，，拉伸切除，，，，，完成另外几个阁烟槽的设计，，，，，这样就完成最后烟灰缸的模子设计了，，，，，如图9所示。。。 。。。。 。

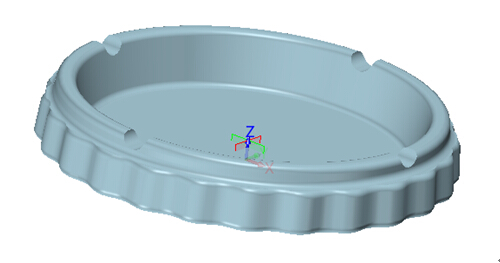

图9烟灰缸模子

小结：我们身边有不少小物件着实设计起来并不重大，，，，，只要你掌握基本的产品三维设计看法，，，，，会运用拉伸、切除、拔模、圆角、阵列等基础功效，，，，，你也可以凭证自己的想法，，，，，设计出自己喜欢，，，，，独具特色的产品。。。 。。。。 。中望3D是一款易学易用的三维设计软件，，，，，纵然你是零基础�。。 。。。。 。�，，，，也能通过内置的“边学边用”，，，，，已经官网“实例教程”的种种教学资源，，，，，快速轻松上手！
