在许多产品设计中，，，，，，，往往会保存一个征象：统一个零件在统一个总装产品中有 着差别的形态，，，，，，，好比家具产品中常见的把手可能在统一个柜子中有是非差别、 弹簧有压缩或者拉伸等差别状态。。。。。关于此类设计要求，，，，，，，高端三维CAD/CAM软件 中望3D的设置功效可以资助设计师高效又便捷地实现所需的设计形态。。。。。

下面我们以浅易缓冲器中的弹簧为例，，，，，，，向各人先容在中望3D中，，，，，，，怎样通过设置 来泛起弹簧的压缩状态的。。。。。

我们先来看看弹簧压缩前后的比照图，，，，，，，如图1所示。。。。。

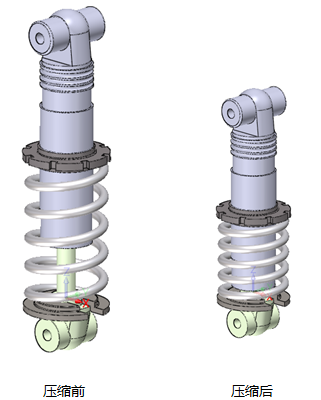

图1 弹簧压缩前后比照

接下来我们看看抵达这种效果的详细操作：

首先，，，，，，，将弹簧模子通过“螺旋扫掠”建模后，，，，，，，在治理器中点击右键，，，，，，，我们可以 看到菜单中“建设设置”下令，，，，，，，如图2所示，，，，，，，

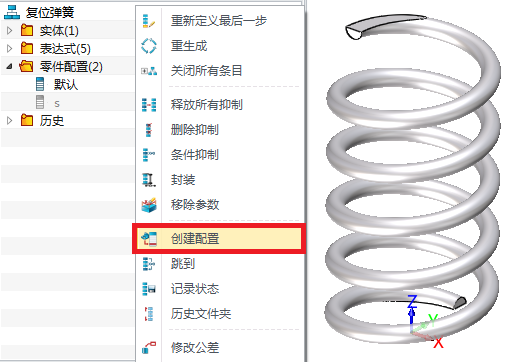

图2 建设设置

点击该下令后，，，，，，，将泛起设置对话框，，，，，，，在对话框中，，，，，，，我们可选择“新建设置”，，，，，，， 设置差别的参数，，，，，，，好比此处更改了L2的值（图3），，，，，，，使得弹簧状态为压缩有所 转变，，，，，，，激活新设置即可看到如图4所示的压缩效果。。。。。

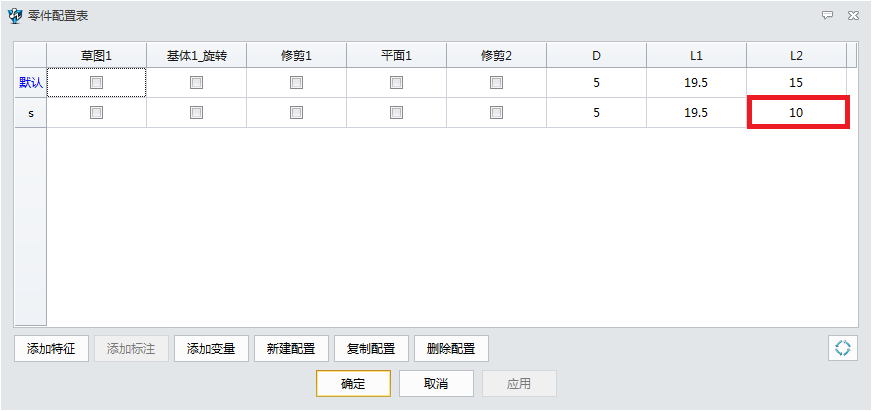

图3 更改L2数值

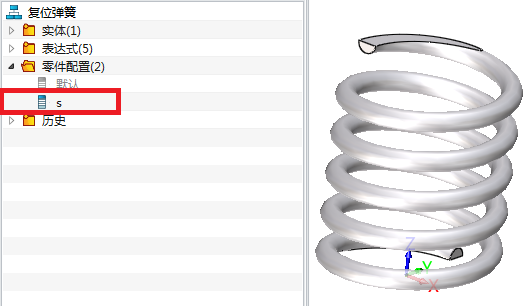

图4 激活新设置后的效果

当把弹簧装置到总装产品中后，，，，，，，可在装配治理器的装配树中，，，，，，，在“复位弹簧” 上点击右键，，，，，，，即可在右键菜单中看到“设置”下令（图5），，，，，，，切换差别设置，，，，，，， 即可在统一装配体中泛起零件的差别状态，，，，，，，如图6所示。。。。。

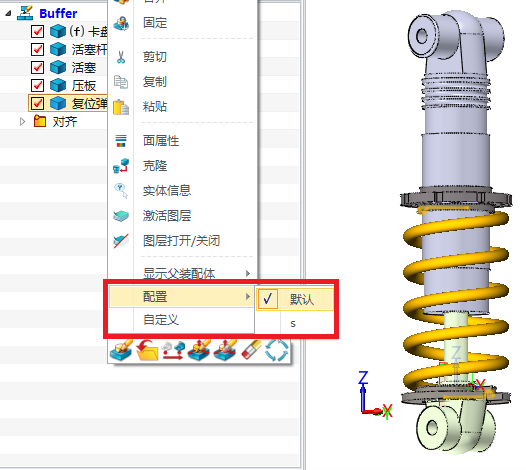

图5 复位弹簧的设置界面

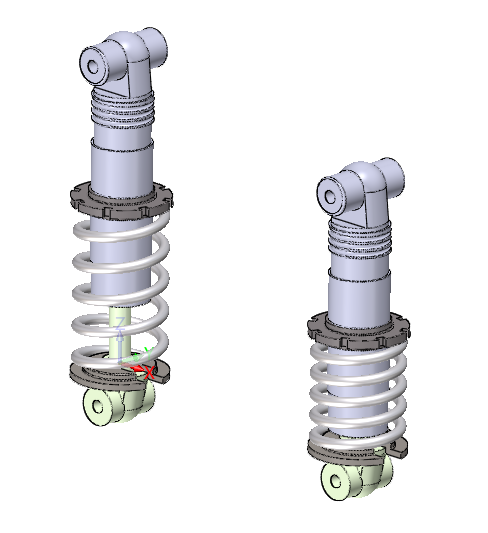

图6 统一装配体泛起差别状态

综上所述，，，，，，，关于需要泛起差别状态的零件，，，，，，，中望3D设置功效可能很好地支持设 计师处置惩罚这一设计需要，，，，，，，以便更好地完成以及验证装配后的状态关系。。。。。
