在产品设计历程中，， ， ，，为了越发清晰地相识产品的内部结构，， ， ，，工程师往往需进入工程图界面，， ， ，，通过剖视来审查产品的内部结构。。。。。。 。中望3D是专业的CAD/CAM一体化三维软件，， ， ，，在剖视方面，， ， ，，同样支持上述的剖视功效，， ， ，，不但云云，， ， ，，中望3D还支持设计师在建模界面直接审查产品的内部结构，， ， ，，无需进入工程图界面，， ， ，，对效率的提升更有资助。。。。。。 。

下面我们以图1中的电机为例，， ， ，，向各人解说一下中望3D其剖面视图的使用要领。。。。。。 。

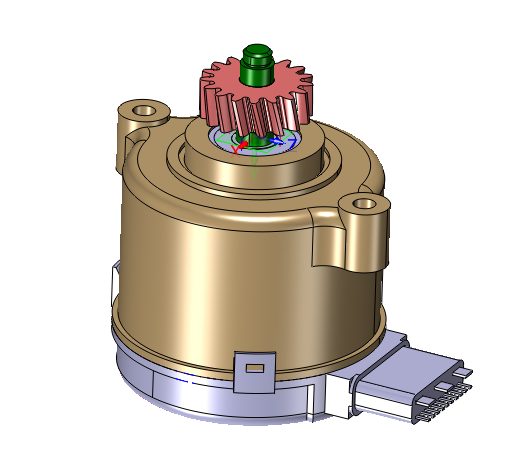

图1 机电

第一步：点击“盘问�？？？？？？？椤敝械摹捌拭媸油肌毕铝睿ㄍ�2），， ， ，，进入该下令的操作界面。。。。。。 。

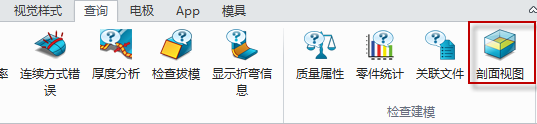

图2 剖面视图下令

第二步：选择剖面视图的显示要领，， ， ，，这里，， ， ，，中望3D提供了“单平面显示，， ， ，，两平面之间显示，， ， ，，线框平面显示，， ， ，，轮廓显示”四种选项。。。。。。 。一样平常我们常用的是图3中选择的这种“线框平面显示”。。。。。。 。


图3 选择显示要领

第三步：选择剖面偏向，， ， ，，通过鼠标直接点击剖面偏向，， ， ，，并通过鼠标的移动自由控制剖面的位置，， ， ，，如图4所示。。。。。。 。

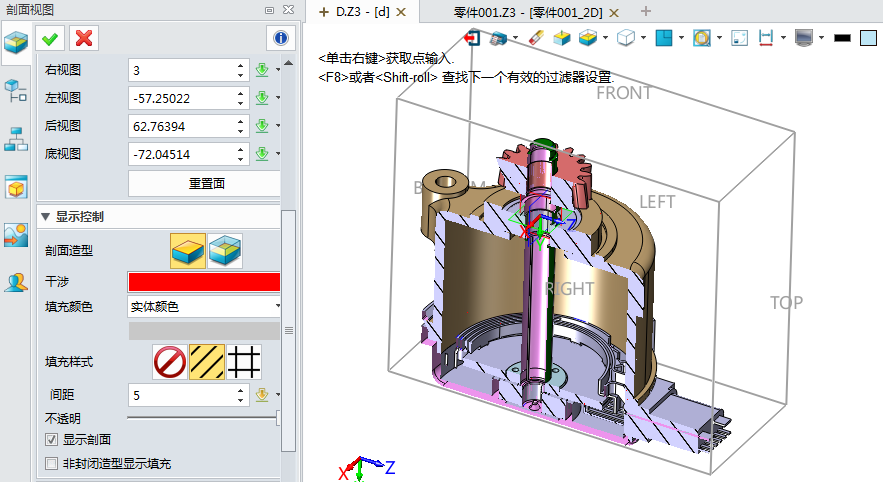

图4 选择剖面偏向

第四步：设置其它选项，， ， ，，中望3D提供的剖面样式有“不填充”、“斜线填充”、“井线填充”这三种，， ， ，，一样平常常用的是斜线填充，， ， ，，若是选择这个选项，， ， ，，设计师还可以凭证需要调理填充线的间距，， ， ，，如图5所示。。。。。。 。


图5 调解斜线填充间距

通过以上操作若是产品是实体，， ， ，，就可以直接审查产品剖面。。。。。。 。但也会遇到产品不是关闭的实体,就像图4中遇到的情形，， ， ，，产品的部分区域并没有显示剖面线，， ， ，，而显示空壳。。。。。。 。对此，， ， ，，中望3D产品检测功效对其举行检测，， ， ，，会发明产品并不是所有是实体，， ， ，，而是有32个开发放边，， ， ，，如图6所示。。。。。。 。

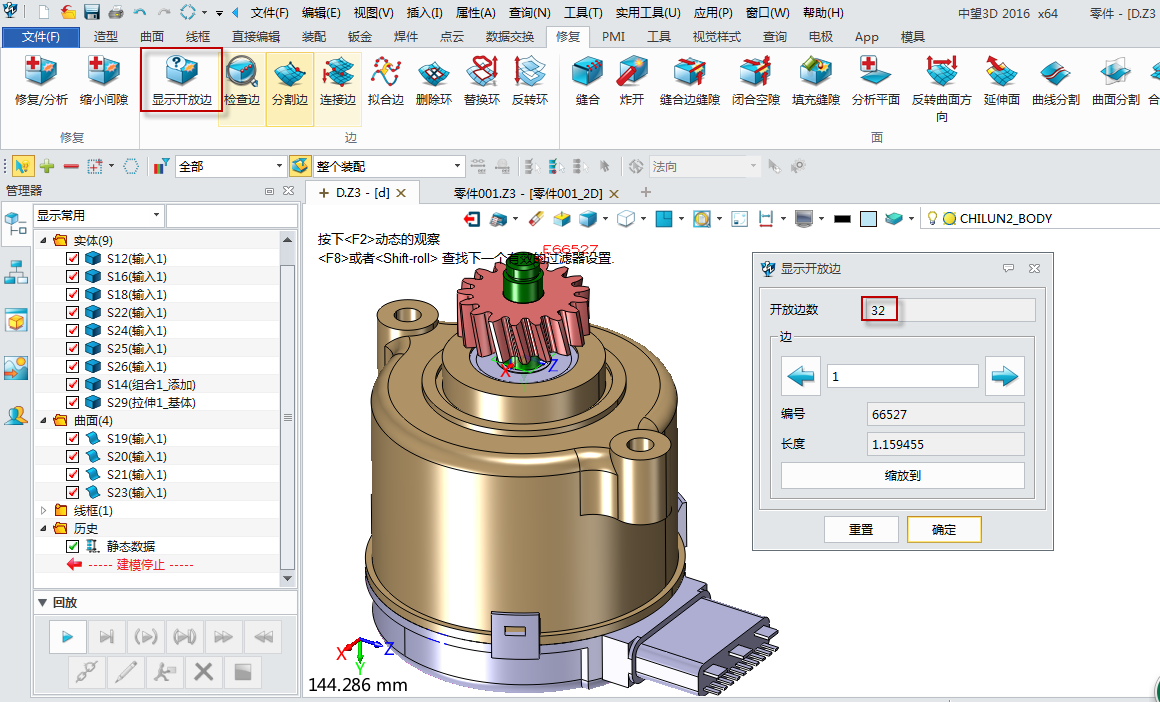

图6 开放边检测

对此，， ， ，，我们可以在剖面视图界面中，， ， ，，对“非关闭造型显示填充”选项举行勾选，， ， ，，这样，， ， ，，就可以让非实体显示为剖面线了，， ， ，，如图7所示。。。。。。 。


图7 勾选“非关闭造型显示填充”

通过以上操作，， ， ，，我们就可以在中望3D建模界面直接审查产品的内部结构，， ， ，，快捷利便，， ， ，，对设计效率的提升更有包管。。。。。。 。
