数控机床是装备制造业的“事情母机”，，，，，是权衡国家装备制造业生长水平的主要标记。。。。。。而CAM软件就像数控机床的大脑一样，，，，，通过输出代码让装备准确高效地完成事情使命。。。。。。中望3D是国产专业的三维软件，，，，，集CAD、CAM于一体，，，，，能资助制造企业实现1+1＞2的生产加工效果，，，，，特殊是新推出的中望3D 2016版，，，，，不但在CAD设计功效方面有所增强，，，，，在CAM功效方面，，，，，其粗加工的优化能使数控加工越发精准、智能、高效。。。。。。

本文将以图1这个产品为实例，，，，，向各人先容中望3D 2016版粗加工优化后的加工效果。。。。。。

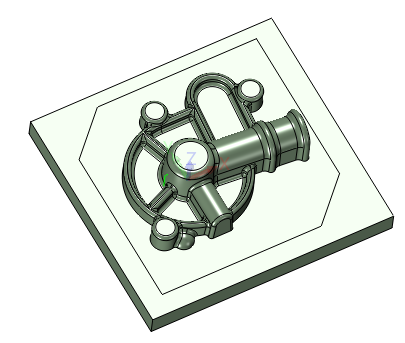

图1 产品

第一步：建设工序。。。。。。

在“3轴快速铣削�？ ？？？？？？椤毖≡瘛岸啤毕铝睿�，，，系统会泛起“选择特征”的窗口，，，，，可举行零件和坯料的选择，，，，，我们可参照图2的操作。。。。。。

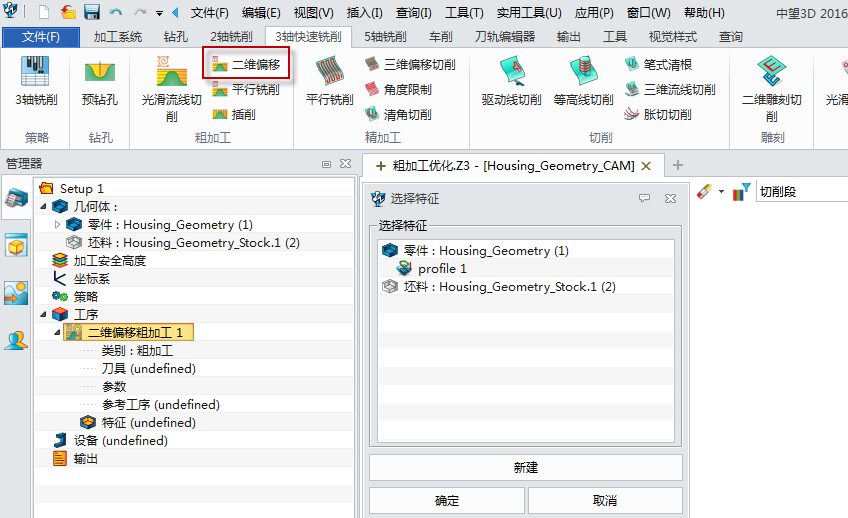

图2 建设工序

第二步：界说加工刀具和切削参数。。。。。。

按向导输入刀具参数直径“25R2”（图3）。。。。。。

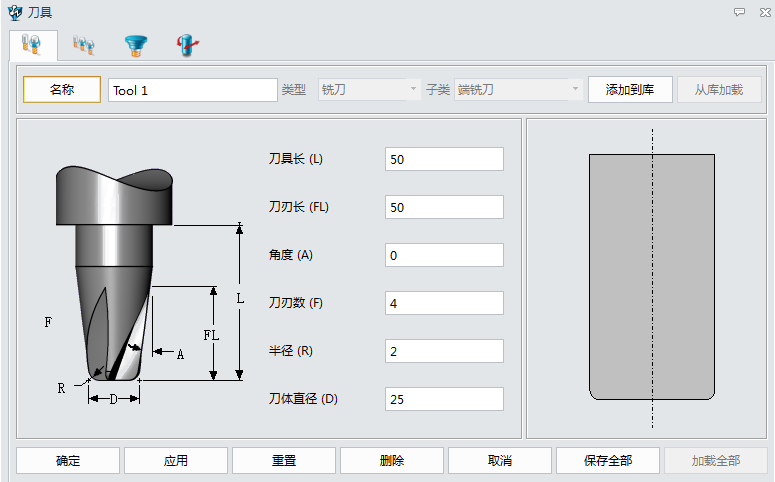

图3 界说刀具

再界说限制参数，，，，，在“限制刀具中心在坯料界线内”选项中选择“否”（图4）。。。。。。

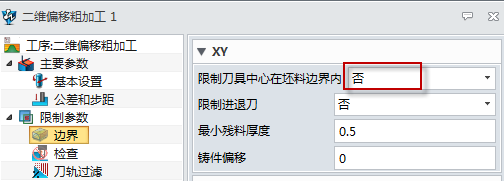

图4 限制界线

界说刀轨参数，，，，，刀轨样式向导选择“坯料”,区域顺序选择“最近距离”，，，，，如图5所示。。。。。。

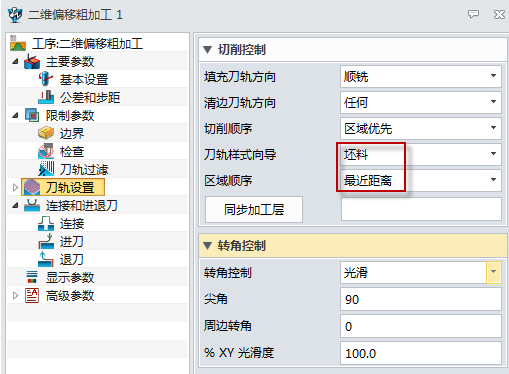

图5 界说刀轨参数

第三步：盘算刀轨。。。。。。

在完成各项设置后，，，，，点击“盘算”即可获得准确的刀轨，，，，，如图6所示。。。。。。

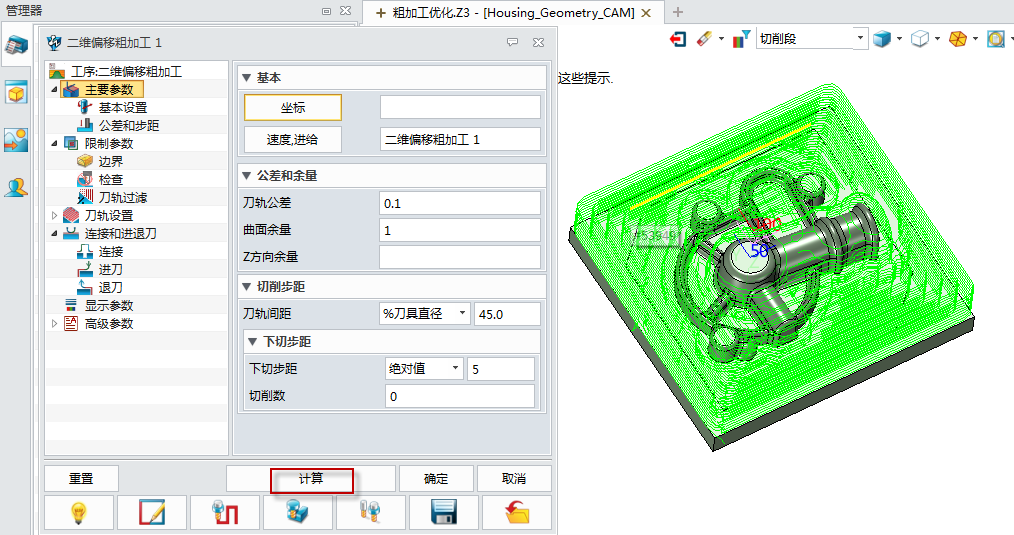

图6 盘算刀轨

若是工程师凭证加工情形，，，，，需要增添限制界线，，，，，则直接选择界线（图7），，，，，重新举行盘算就可以获得所需的刀轨，，，，，如图8所示。。。。。。


图7 增添限制界线

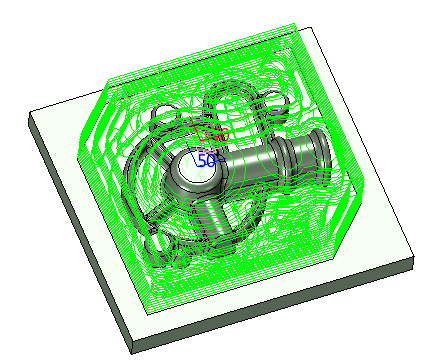

图8 增添限制界线的刀轨

增添的限制界线，，，，，还可以通过对轮廓特征举行偏移等操作（图9），，，，，从而抵达对刀轨举行调解的目的。。。。。。

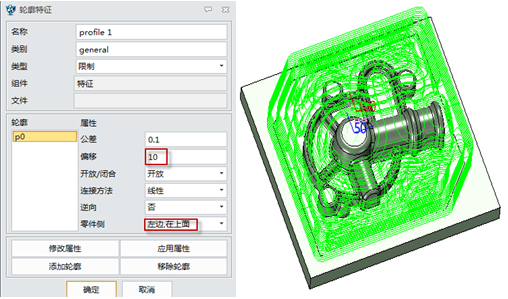

图9 调解轮廓

中望3D2016版粗加工的优化，，，，，可以资助工程师们准确快速地完成编程事情，，，，，确保高效率、高质量加工效果的同时，，，，，也为公司降低了投入本钱，，，，，是制造企业提高效益的三维设计生产加工利器。。。。。。
