行李箱、办公椅、购物车……万向轮在一样平常生涯中的应用越来越普遍，，，，，成为了许多产品及装备不可缺氨赡部件。。 。。。。。。正常情形下，，，，，企业生产制造万向轮，，，，，会在知足移动的基本功效上，，，，，团结承载能力、雅观度、摩擦系数等因素举行差别设计，，，，，因此市面上万向轮的产品种类也很是富厚。。 。。。。。。在本篇教程中，，，，，小编将给各人先容怎样使用三维CAD软件——中望3D举行常见万向轮的设计。。 。。。。。。

图1即是设计完成后的效果图。。 。。。。。。设计历程主要用到中望3D的建模功效，，，，，掌握建模操作也是举行产品设计的基础。。 。。。。。。中望3D易学易用，，，，，信托看完本篇实例教程，，，，，你也能轻松上手。。 。。。。。。


图1 万向轮效果图

下面，，，，，小编就分步向各人先容哪些操作要领可以实现万向轮建模设计。。 。。。。。。

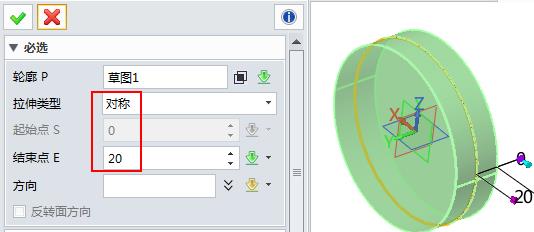

第一步，，，，，在XZ平面下绘制中心在原点，，，，，半径75mm的圆，，，，，然后运用“拉伸”下令建设车轮轮廓，，，，，如图2所示。。 。。。。。。


图2 车轮轮廓

第二步，，，，，运用“拉伸”下令做出车轮两侧凸出部分（半径60，，，，，高度3），，，，，并且圆台边沿倒角R3和车轮边沿倒圆角R5，，，，，见下图3、图4。。 。。。。。。

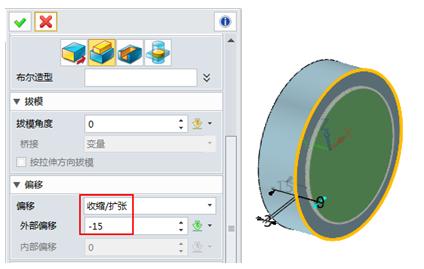

图3 凸台尺寸


图4 添加圆角倒角

第三步，，，，，运用“孔”下令在车轮中心打孔，，，，，直径巨细为20，，，，，如图5所示。。 。。。。。。

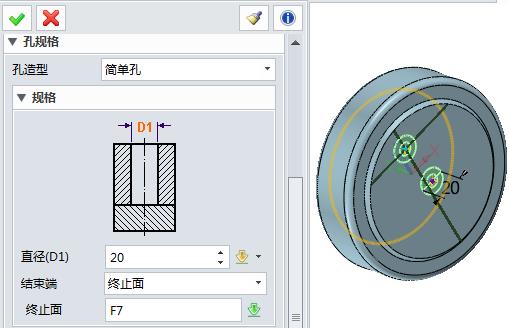

图5 车轮中心打孔

第四步，，，，，在XY平面绘制如下图6草图，，，，，然后运用“ 拉伸”草图距离由100到105构建毗连板，，，，，如图7所示。。 。。。。。。

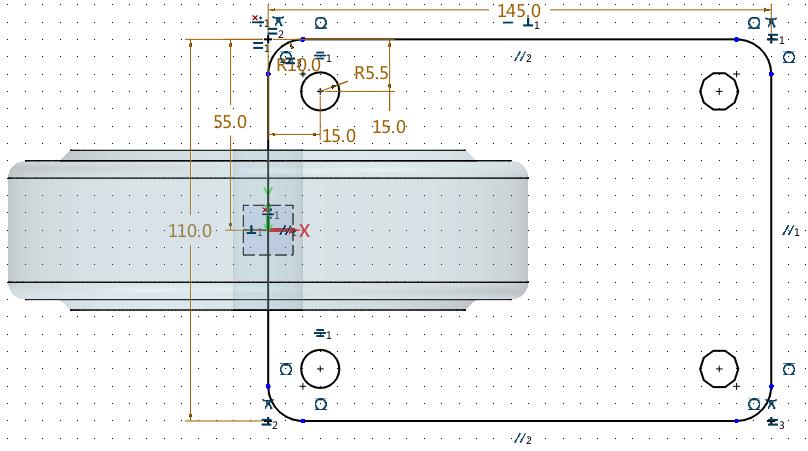

图6 草图

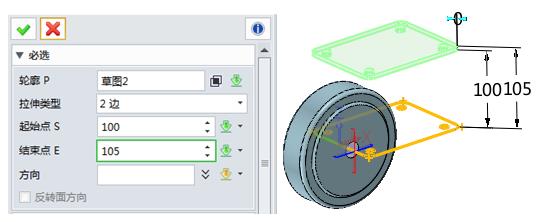

图7 毗连板

第五步，，，，，运用“圆柱体”下令在毗连板中心构建毗连螺柱（图8），，，，，然后运用“标记外部螺纹”添加螺纹，，，，，如图9所示。。 。。。。。。

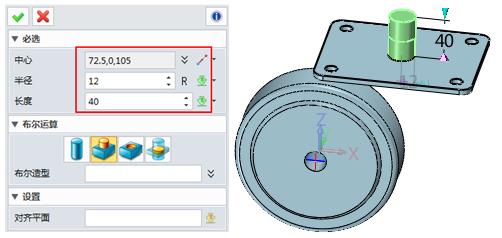

图8 毗连柱

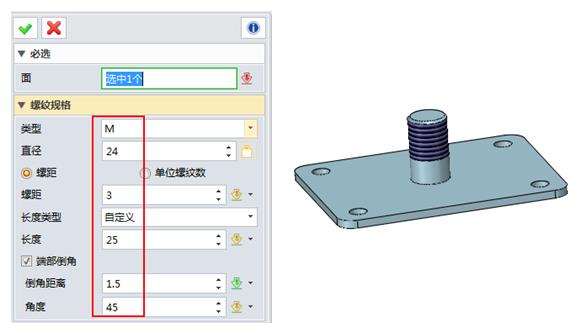

图9 毗连螺纹

第六步，，，，，在XZ平面绘制如图10草图，，，，，然后使用“拉伸”下令构建护板，，，，，如图11所示。。 。。。。。。

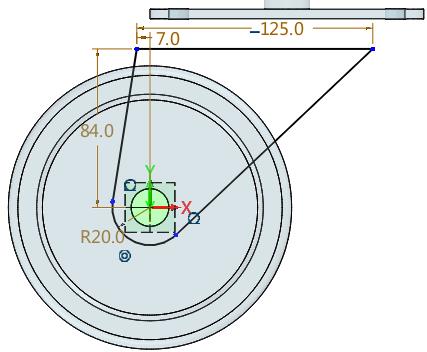

图10 护板草图

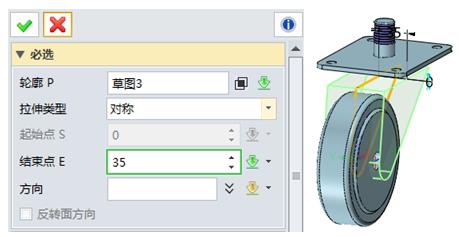

图11 护板构建

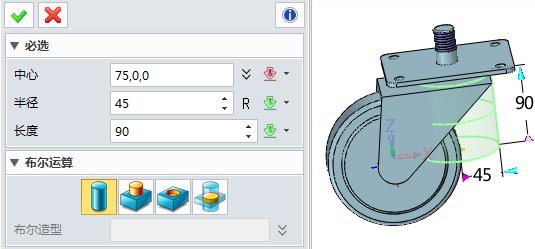

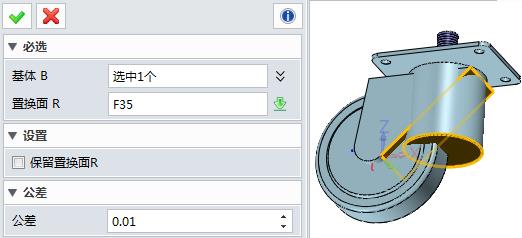

第七步，，，，，运用“圆柱体”下令建设护板毗连部分（图12），，，，，然后运用“替换”下令剪掉多余部分，，，，，如图13所示。。 。。。。。。


图12 圆柱体


图13 “替换”掉多余部分

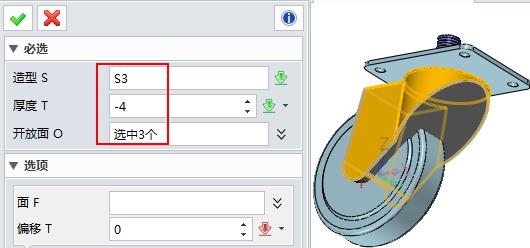

第八步，，，，，对护板部分举行“抽壳”处置惩罚，，，，，厚度为4，，，，，如图14所示。。 。。。。。。


图14 抽壳护板

第九步，，，，，对圆柱体顶部倒角R5，，，，，接着“拉伸”边建设圆台特征，，，，，高度为4，，，，，见图15


图15 建设圆台特征

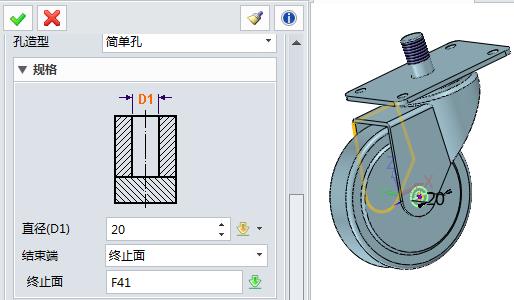

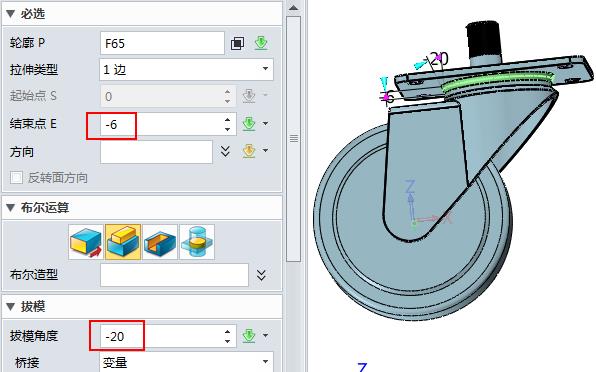

第十步，，，，，继续“拉伸”下令建设圆台特征，，，，，高度为6，，，，，注重添加拔模角度-20，，，，，如图16所示，，，，，并且在护板打孔，，，，，见下图17。。 。。。。。。


图16 拔模圆台


图17 打孔

第十一步，，，，，通过PARTsolutions零件库挪用M20的六角头螺栓及螺母将车轮与其余部分毗连起来就组成完整的万向轮，，，，，如图18-图20所示。。 。。。。。。

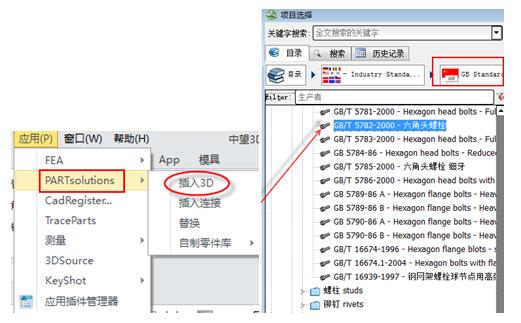

图18 挪用国标六角头螺栓

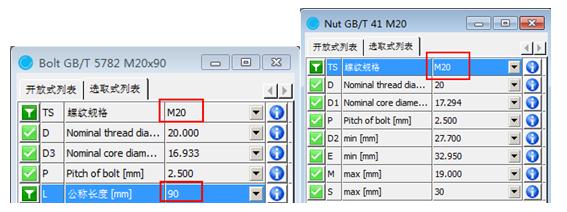

图19 螺栓和螺母尺寸规格

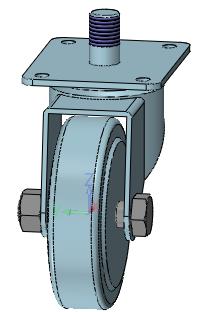

图20 螺栓和螺母

至此，，，，，就完成了万向轮的建模设计了，，，，，后续各人可以凭证需要或者自己的喜欢对该产品举行渲染处置惩罚。。 。。。。。。整个设计历程中，，，，，我们只通过三维CAD软件——中望3D的草图绘制、拉伸、抽壳、圆柱体、螺纹外部标记、替换、组合等常用下令就可完成整个产品的建模。。 。。。。。。除此以外，，，，，通过中望3D内置PARTsolutions零件库的�？？？？ ？�，，，，，工程师在设计中可直接挪用其中任何一个标准件，，，，，快速便捷。。 。。。。。。中望3D易学易用，，，，，带给我们带来更多高效的设计体验！
