旋转是产品设计历程中经常运用到的CAD功效，，，，，，，，特殊是在建模设计方面。。。。。。。有些产品的外观造型，，，，，，，，设计师在设计时若是能合理运用旋转功效，，，，，，，，可抵达事半功倍的效果。。。。。。。常见的台灯就是这种圆心对称造型的产品。。。。。。。本文将以台灯为例，，，，，，，，向各人先容在专业的三维CAD软件——中望3D中，，，，，，，，怎样通过使用旋转功效和阵列、扫掠等功效，，，，，，，，快速实现产品建模的操作。。。。。。。

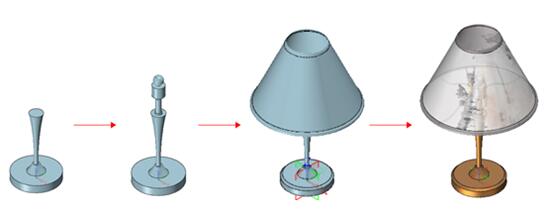

图1即是本次操作的基本流程展示。。。。。。。

图1 台灯建模设计的基本流程

下面我们来看看在中望3D中详细的操作办法：

1、选择XZ平面绘制台灯灯座的草图，，，，，，，，草图尺寸如图2所示。。。。。。。

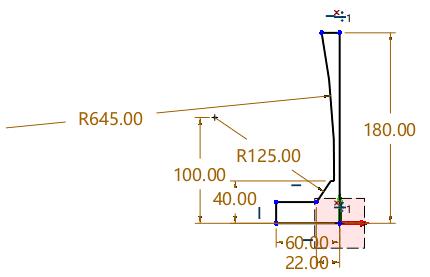

图2 绘制台灯底座草图

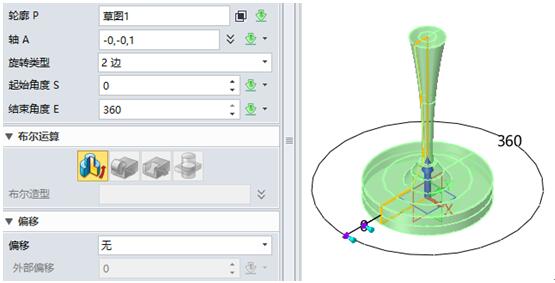

2、选择造型模�？？？？橹械男铝睿�，，轮廓则选择办法1中草图，，，，，，，，轴选择Z轴，，，，，，，，举行旋转，，，，，，，，如图3所示。。。。。。。

图3 旋转操作

3、选择YZ平面作为草图绘制平面，，，，，，，，绘制草图如图4所示。。。。。。。并对所绘制的草图举行旋转，，，，，，，，旋转轴选择Z轴，，，，，，，，操作办法与第二步一样，，，，，，，，效果如图5所示。。。。。。。

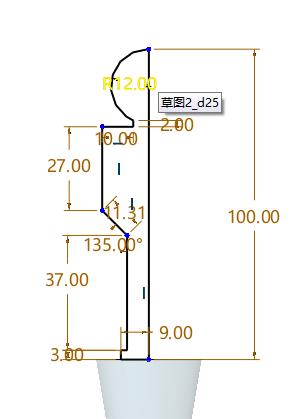

图4 绘制草图

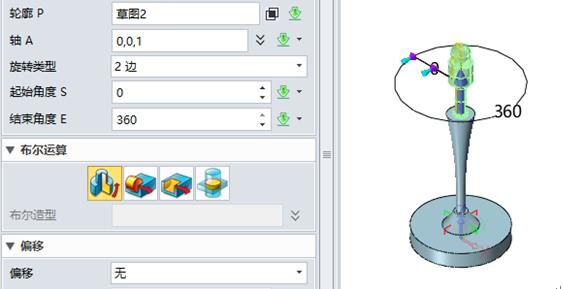

图5 旋转操作

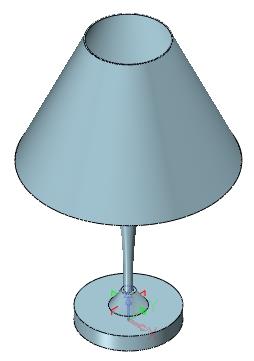

4、以YZ平面为绘图平面，，，，，，，，绘制灯罩的草图，，，，，，，，如图6所示，，，，，，，，并举行轴为Z轴的旋转操作，，，，，，，，图7为旋转后的效果。。。。。。。

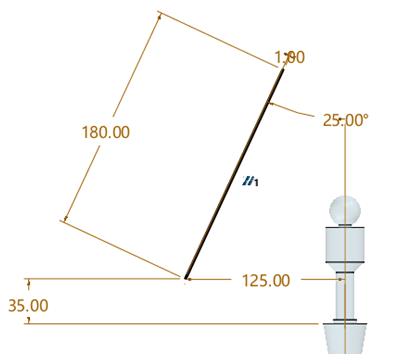

图6 绘制灯罩草图

图7 灯罩旋转

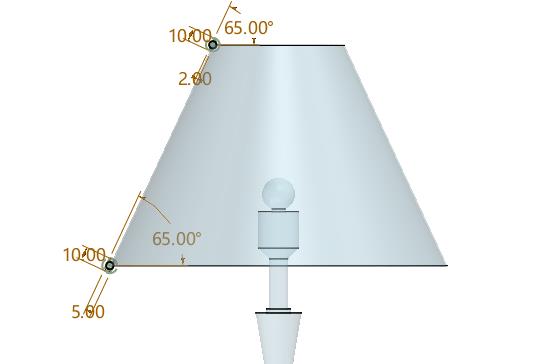

5、以XZ平面为草图绘制平面，，，，，，，，选择预制草图中旋转椭圆划分绘制如图8所示，，，，，，，，长轴为10mm、短轴为5mm和长轴为10mm、短轴为2mm，，，，，，，，旋转角度为65°的椭圆。。。。。。。

图8 绘制旋转椭圆

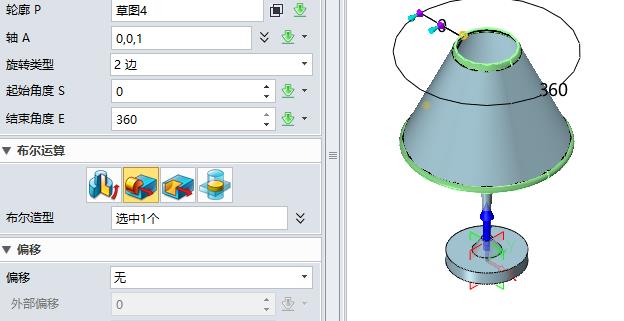

6、点击旋转下令，，，，，，，，选择办法5绘制的草图为轮廓，，，，，，，，选择Z轴为旋转轴，，，，，，，，布尔运算选择加运算，，，，，，，，如图9所示。。。。。。。

图9 凸台旋转操作

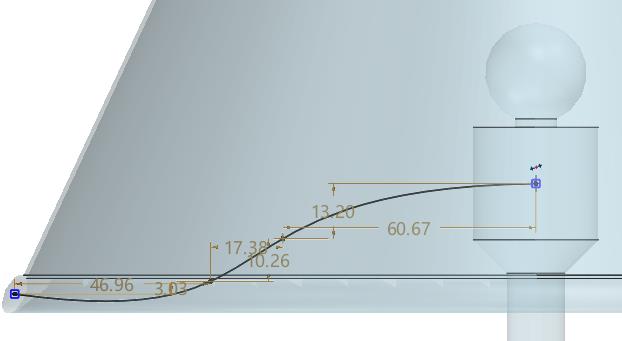

7、选择XZ平面为绘图平面绘制草图，，，，，，，，在如图10位置绘制直径为4mm的圆。。。。。。。选择YZ平面绘制如图11所示曲线。。。。。。。

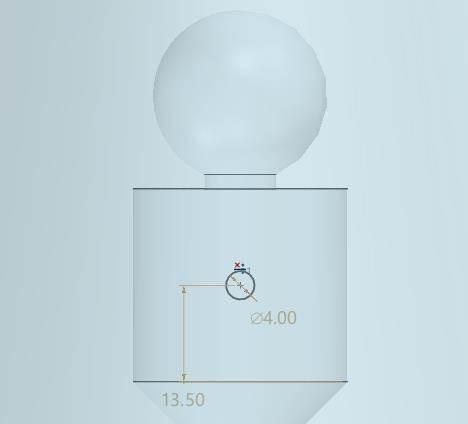

图10 绘制草图

图11 绘制曲线草图

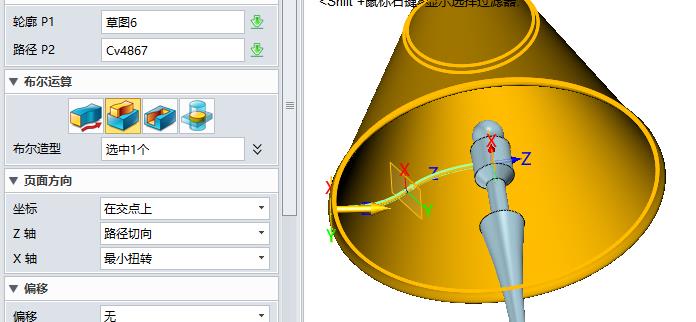

8、选择造型模�？？？？橹械纳酉铝睿�，，以草图10为轮廓，，，，，，，，草图11为路径，，，，，，，，选择加运算举行扫掠操作，，，，，，，，如图12所示。。。。。。。

图12 扫掠操作

9、选择造型模�？？？？橹刑卣髡罅邢铝睿�，，基体为办法8中所得实体，，，，，，，，偏向为Z轴正偏向，，，，，，，，数目为4，，，，，，，，角度为90°，，，，，，，，圆形阵列实体。。。。。。。如图13所示。。。。。。。

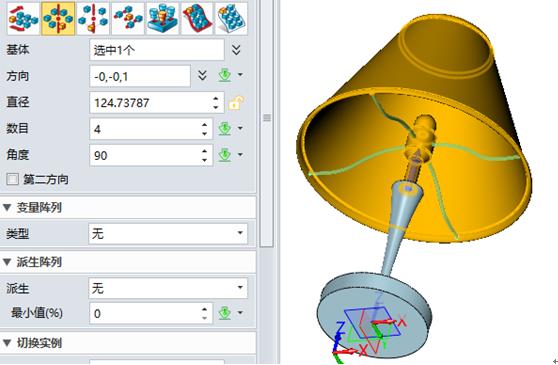

图13 圆形特征阵列操作

10、选择造型模�？？？？榈牡菇窍铝睿�，，如图14选择底座上部圆形为边，，，，，，，，倒角距离为5mm。。。。。。。

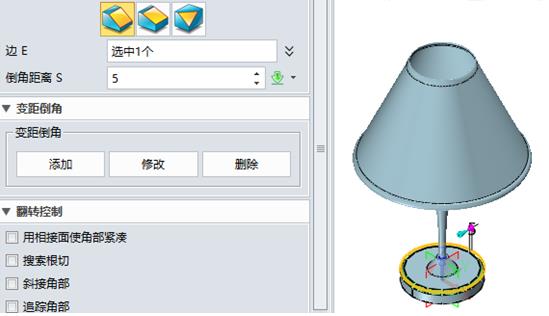

图14 倒角操作

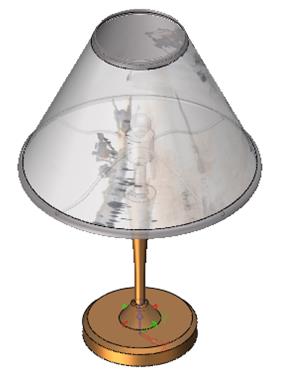

11、通过视觉样式模�？？？？橹械牟闹屎兔媸粜缘炔僮鳎�，，即可获得如图15所示，，，，，，，，台灯的完整设计效果。。。。。。。

图15 台灯的最终设计效果

通过上述办法，，，，，，，，我们看到了中望3D建模功效的强盛和便捷。。。。。。。在整个台灯的设计历程中，，，，，，，，主要运用了旋转功效，，，，，，，，即通过一个截面轮廓围绕一根轴旋转即可快速建设出对应造型特征，，，，，，，，大大提升了设计效率。。。。。。。在以后的设计事情中，，，，，，，，若是遇到这种对称性的产品，，，，，，，，无妨运用旋转功效来试试吧。。。。。。。

马上下载中望3D 2016版，，，，，，，，享受高效无邪的设计体验：http://www.zw3d.com.cn/product-58-1.html

Z3是什么名堂文件：http://www.zw3d.com.cn/blog/201503131763.html

更多详情，，，，，，，，接待会见中望3D官方网站：www.zw3d.com.cn
