箱体类零件是机械中的主要零件之一，，，，，，，，一样平常具有容纳、支持、零件定位和密封等作用。。。。。。。。它将其内部的轴、轴承、套和齿轮等零件凭证一定的相互位置关系装配起来，，，，，，，，并按预期的传动关系举行运动。。。。。。。。本文将以涡轮箱为例子，，，，，，，，向各人先容怎样使用中望3D举行这种箱体类零件的设计，，，，，，，，图1是本次建模设计或许的历程先容。。。。。。。。下面，，，，，，，，我们来看看详细的建模历程吧。。。。。。。。

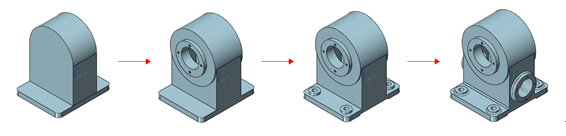

图1 涡轮箱建模设计历程

第一步：拉伸出零件主体。。。。。。。。

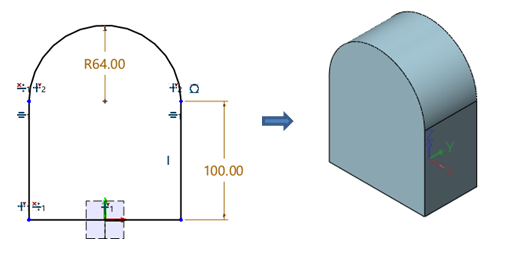

1、新建零件类型文件，，，，，，，，选择XY平面绘制草图，，，，，，，，然后举行草图拉伸，，，，，，，，拉伸长度为70mm，，，，，，，，如图2所示。。。。。。。。

图2 拉伸零件主要实体

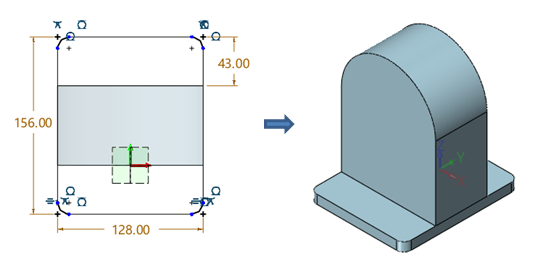

2、选择实体底部为绘图平面举行草图绘制，，，，，，，，然后执行拉伸操作，，，，，，，，拉伸长度为12mm，，，，，，，，效果如图3所示。。。。。。。。

图3 拉伸底部牢靠座

第二步：建设涡轮轴承孔。。。。。。。。

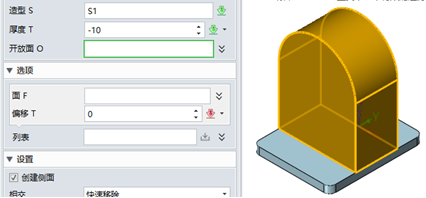

1、单击造型工具栏中的“抽壳”下令，，，，，，，，造型选择涡轮箱主体，，，，，，，，厚度为10mm，，，，，，，，执行抽壳操作，，，，，，，，如图4所示。。。。。。。。

图4 抽壳

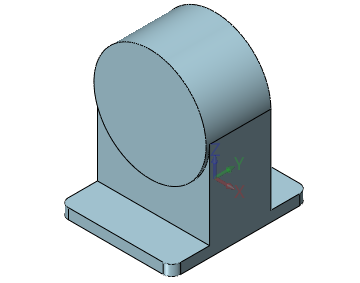

2、在抽壳后的实体的一个侧面建设与圆弧面完全相同的圆，，，，，，，，执行拉伸操作，，，，，，，，拉伸长度设置为4mm，，，，，，，，向外拉伸出轴承孔的基体，，，，，，，，如图5所示。。。。。。。。

图5 向外拉伸效果

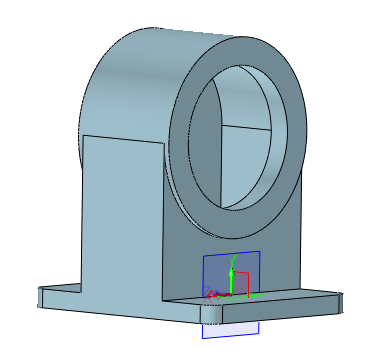

3、在“向外拉伸”的基体上建设一个与外圆弧同心的圆，，，，，，，，直径为92mm，，，，，，，，执行拉伸切除操作，，，，，，，，切除效果如图6所示。。。。。。。。

图6 拉伸切除效果

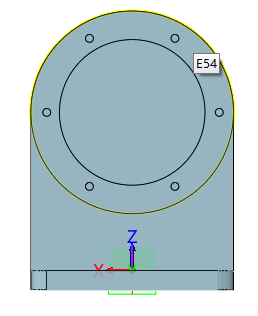

4、选择向外拉伸面为草图，，，，，，，，离轴承孔圆心水平55mm绘制直径为2的圆，，，，，，，，选择阵列下令，，，，，，，，个数选择6，，，，，，，，阵列角度为360°。。。。。。。。退出草图，，，，，，，，选择6个小圆绘制规格为M6的直螺纹孔，，，，，，，，孔深设置为8mm，，，，，，，，如图7所示。。。。。。。。

图7 建设孔效果

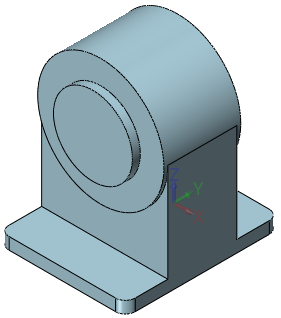

5、通过拉伸操作，，，，，，，，在实体的另外一侧面建设一个直径为80mm，，，，，，，，拉伸深度为8mm的轴承孔基体，，，，，，，，如图8所示。。。。。。。。

图8 建设另外一侧牢靠孔

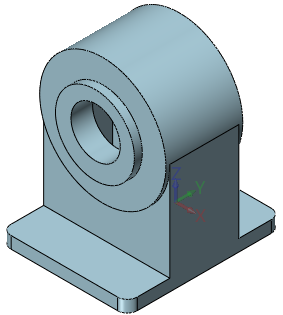

6、通过拉伸切除操作，，，，，，，，在办法7建设的实体上拉伸切除出一个直径为50mm的孔，，，，，，，，如图9所示。。。。。。。。

图9 拉伸切除效果

7、同前面办法4的操作，，，，，，，，在此牢靠孔基础上，，，，，，，，同样建设M6的孔，，，，，，，，孔离圆心的距离为32.5mm，，，，，，，，并执行阵列操作，，，，，，，，个数为4，，，，，，，，阵列出此处的所有孔，，，，，，，，效果如图10所示。。。。。。。。

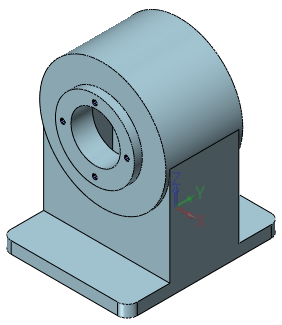

图10 孔和孔阵列效果

第三步：建设箱体牢靠孔。。。。。。。。

1、在实体底部绘制如图11草图，，，，，，，，然后执行拉伸操作，，，，，，，，向上拉伸高度为17mm，，，，，，，，效果如图12。。。。。。。。

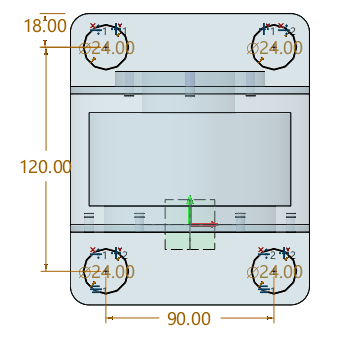

图11 牢靠底座孔基体草图

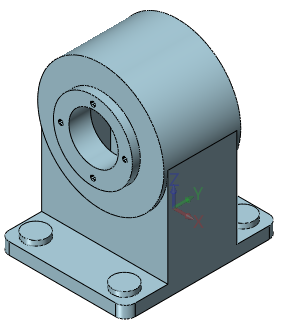

图12 牢靠孔基体拉伸效果

第四步：切除操作。。。。。。。。

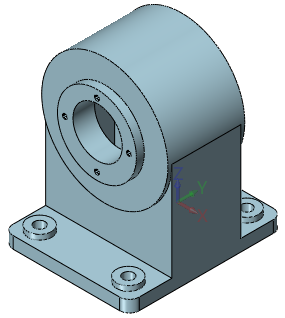

1、执行拉伸切除操作，，，，，，，，在第三步建设的实体上拉伸切除出直径为11mm的四个孔，，，，，，，，效果如图13。。。。。。。。

图13 拉伸

2、在实体的侧面位置建设长为80mm、宽为3mm的矩形，，，，，，，，如图14所示草图，，，，，，，，并执行拉伸切除下令，，，，，，，，如图15所示。。。。。。。。

图14 草图

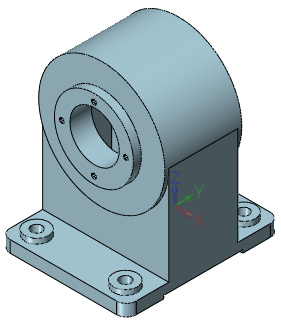

图15 拉伸切除操作

第五步：建设蜗杆轴承孔。。。。。。。。

1、在实体侧面建设一个离底面50mm，，，，，，，，直径为60mm的圆，，，，，，，，如图16所示，，，，，，，，然后执行拉伸操作，，，，，，，，拉伸长度为10mm，，，，，，，，选择加运算，，，，，，，，如图17所示。。。。。。。。

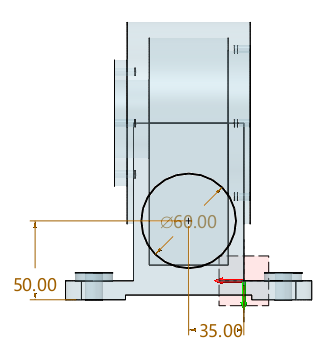

图16 建设圆

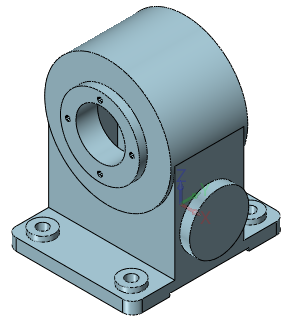

图17 拉伸侧面轴承孔基体

2、在壳体内外貌建设与办法1中建设的实体完全相同的圆弧，，，，，，，，并执行加运算拉伸，，，，，，，，拉伸长度为6mm。。。。。。。。点击造型工具栏中圆角下令，，，，，，，，设置圆角半径巨细为3mm，，，，，，，，选择办法2建设的实体举行圆角处置惩罚，，，，，，，，如图18所示。。。。。。。。

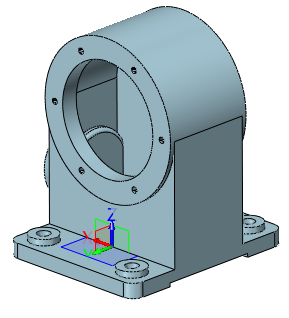

图18 执行圆角效果

3、与前面操作相同，，，，，，，，在离圆心25mm的竖直位置建设M6螺纹孔，，，，，，，，螺纹孔深度为8mm，，，，，，，，并执行圆周阵列操作，，，，，，，，阵列个数为4个，，，，，，，，效果如图19。。。。。。。。

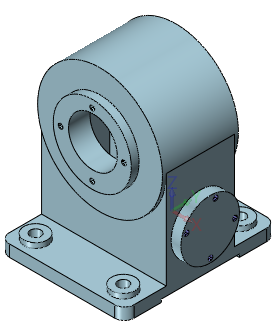

图19 建设孔

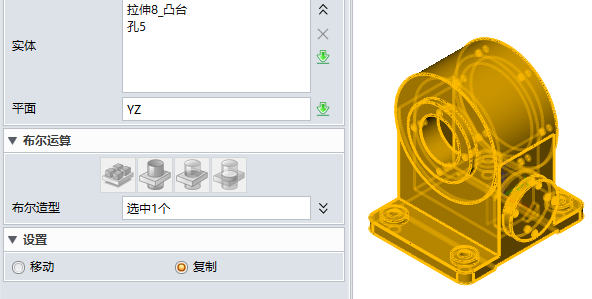

4、单击造型工具栏，，，，，，，，镜像下令，，，，，，，，选择YZ平面为镜像面，，，，，，，，选择办法1到办法3建设的实体，，，，，，，，执行镜像操作，，，，，，，，如图20。。。。。。。。

图20 镜像操作

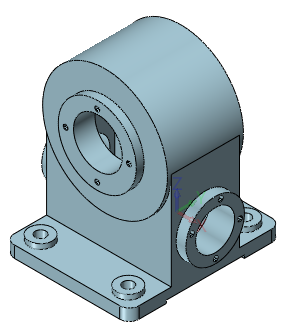

5、执行拉伸切除操作，，，，，，，，在前面建设的实体上，，，，，，，，拉伸出一个直径为40mm，，，，，，，，完全意会形式的孔，，，，，，，，作为轴承孔，，，，，，，，如图21所示。。。。。。。。

图21 拉伸切除操作

6、单击造型工具栏中的圆角下令，，，，，，，，选择如图22位置，，，，，，，，执行半径3mm的圆角处置惩罚，，，，，，，，完成模子建设。。。。。。。。

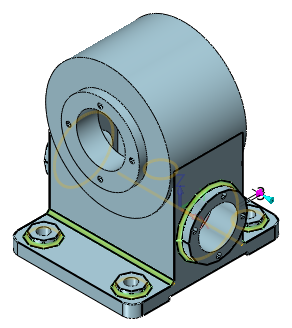

图22 圆角效果

涡轮箱是涡轮和蜗杆传动的主要支持件，，，，，，，，常用来转达两交织之间的运动和动力，，，，，，，，中望3D具有强盛的建模功效，，，，，，，，从上述办法我们可以看出，，，，，，，，在举行涡轮箱设计时，，，，，，，，很是轻盈高效，，，，，，，，仅需要通过草图绘制、拉伸、抽壳、添加孔等操作，，，，，，，，即可快速完成设计事情，，，，，，，，您也快来体验下吧！
