作为国产专业的三维CAD设计软件，，，，，，，，中望3D具有强盛的建模功效，，，，，，，，且易学易用。。。。。。无论是初学者照旧资深的产品设计师，，，，，，，，都能够快速掌握中望3D各项建模功效，，，，，，，，通过拉伸、旋转、布尔运算等差别功效的综合运用，，，，，，，，设计出知足的产品。。。。。。在本文中，，，，，，，，小编将向各人展示一款常见偏向盘的基本设计流程，，，，，，，，助你轻松掌握偏向盘的建模设计要领。。。。。。

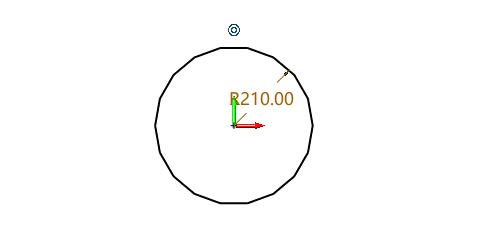

第一步：选择XY平面为绘图平面绘制一个半径为210的圆，，，，，，，，如图1所示。。。。。。


图1 绘制草图

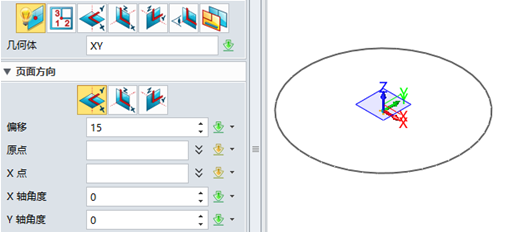

第二步：设置基准面，，，，，，，，点击基准面按钮，，，，，，，，设置XY平面向上偏移15，，，，，，，，如图2所示。。。。。。


图2 设置基准面

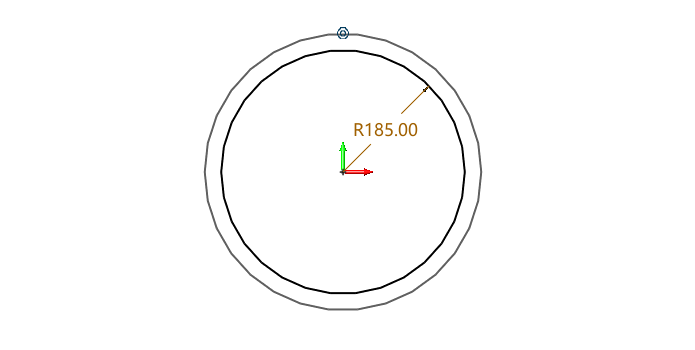

在设置基准面上绘制一个与第一步中同心半径为185的圆，，，，，，，，如图3。。。。。。


图3 绘制草图

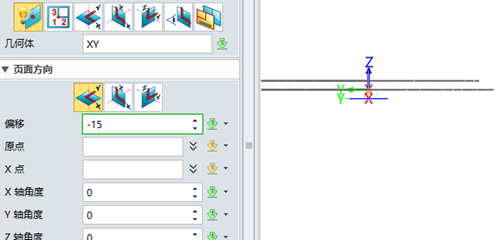

第三步：设置基准面，，，，，，，，点击基准面按钮，，，，，，，，设置XY平面向下偏移15，，，，，，，，如图4所示。。。。。。


图4 设置基准面

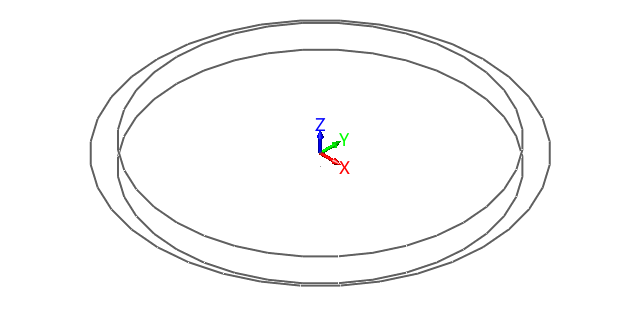

在设置基准面上绘制一个与第一步中同心半径为185的圆，，，，，，，，如图5。。。。。。


图5 绘制草图

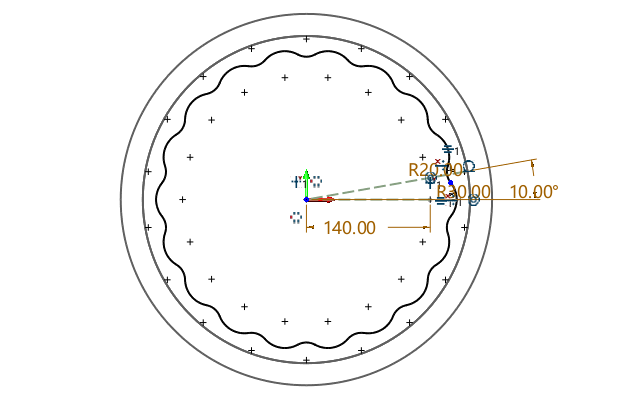

第四步：选择XY平面绘制一连相切圆�。。。。。。�，，，，，，，如图6所示。。。。。。


图6 绘制一连相切圆弧草图

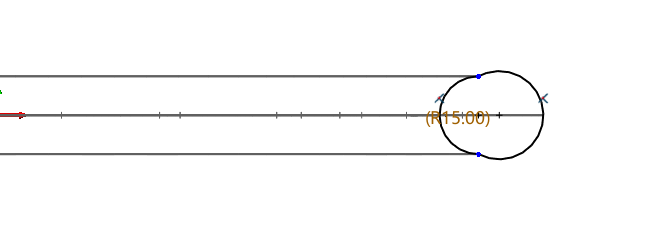

第五步：选择XZ平面为绘图平面，，，，，，，，绘制如图7所示草图，，，，，，，，使两个圆弧的圆心通过水平虚线，，，，，，，，端点与其他基准面中圆弧相交。。。。。。


图7 绘制截面相交圆弧

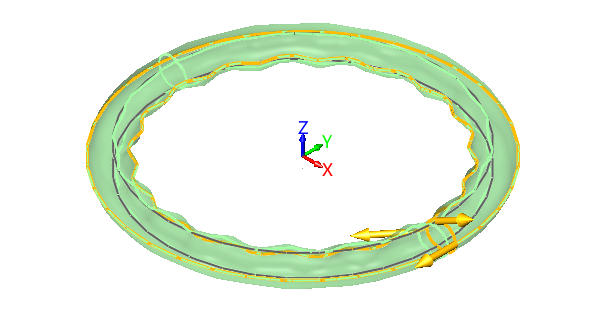

第六步：点击造型工具栏中双轨放样按钮，，，，，，，，路径1选择半径为210的圆，，，，，，，，路径2选择一连相切圆�。。。。。。�，，，，，，，轮廓选择截面相交圆�。。。。。。�，，，，，，，如图8所示。。。。。。


图8 双轨放样

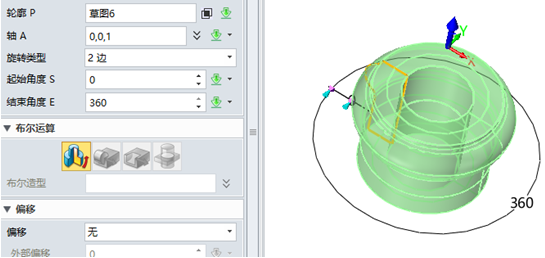

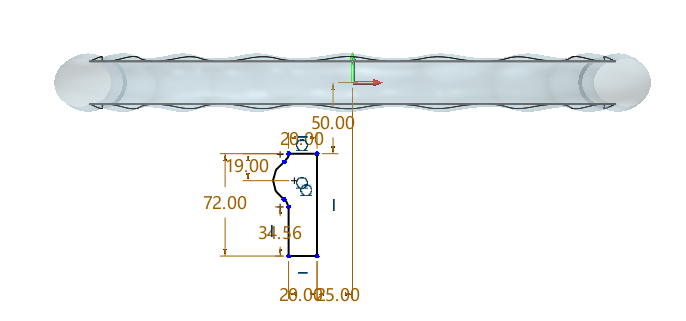

第七步：选择YZ平面绘制如图9草图，，，，，，，，并用此草图以Z轴为轴旋转实体，，，，，，，，如图10所示。。。。。。


图9 绘制草图


图10 旋转实体

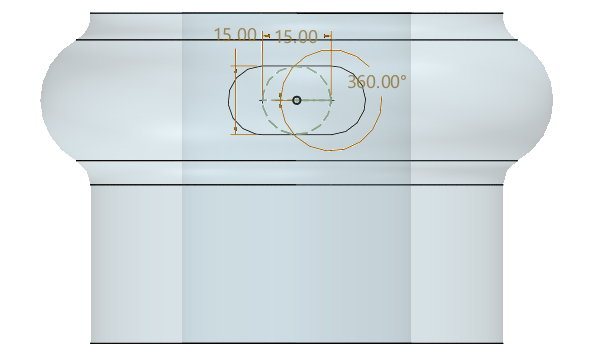

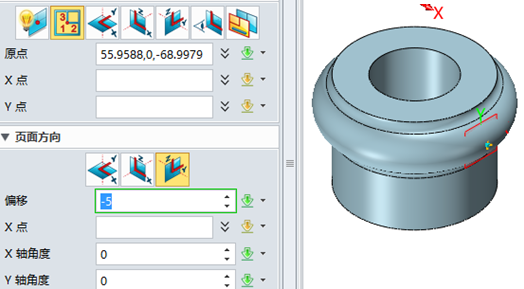

第八步：设置基准面，，，，，，，，选择如图所示原点，，，，，，，，页面偏向为ZY平面，，，，，，，，偏移为-5的基准面，，，，，，，，如图11所示。。。。。。在此基准面上绘制如图12草图。。。。。。


图11 设置基准面


图12 绘制草图

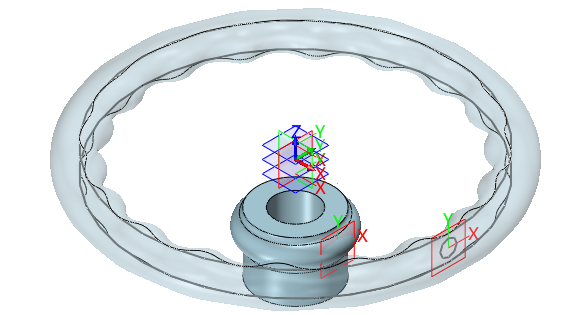

第九步：设置基准面，，，，，，，，选择如图所示设置ZY平面偏移基准面，，，，，，，，在此基准面上绘制半径为10 的圆，，，，，，，，如图13草图。。。。。。


图13 绘制草图

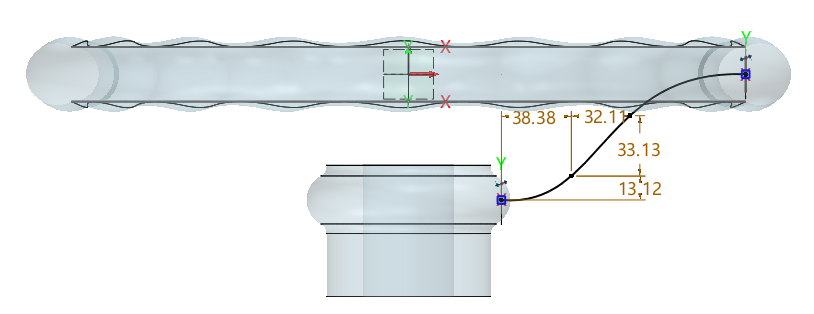

第十步：选择XZ平面绘制草图，，，，，，，，毗连办法八和办法九所绘制的草图，，，，，，，，如图14所示。。。。。。


图14 绘制草图

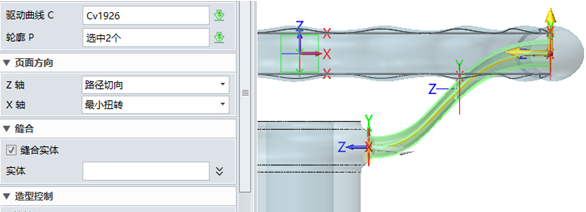

第十一步：选择驱动曲线放样按钮，，，，，，，，驱动曲线选择第十步所绘草图，，，，，，，，轮廓选择第八步和第九步中所绘草图，，，，，，，，（注重轮廓偏向）如图15所示。。。。。。


图15 驱动曲线放样

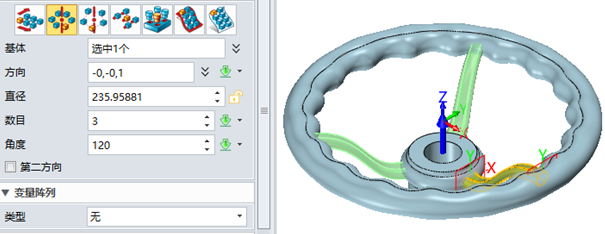

第十二步：点击特征阵列按钮，，，，，，，，基体选择办法十所绘模子，，，，，，，，偏向选择Z轴，，，，，，，，数目为3，，，，，，，，角度为120°，，，，，，，，如图16所示。。。。。。


图16 阵列辐条

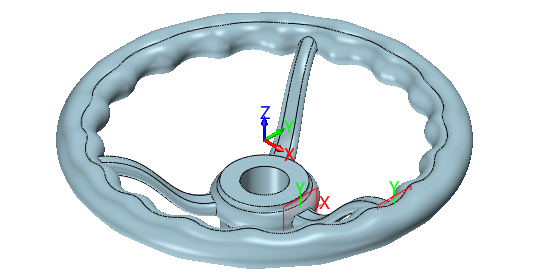

第十三步：点击组合按钮，，，，，，，，将所绘模子使用布尔加运算组合，，，，，，，，获得最后设计效果，，，，，，，，如图17。。。。。。


图17 绘制效果

完成了上述操作，，，，，，，，偏向盘设计至此完成。。。。。。在设计中，，，，，，，，通常我们会使用到“扫掠功效”和“放样功效”来建设偏向盘的波形实体和偏向盘辐条，，，，，，，，使用旋转功效来建设偏向盘的毗连胎体，，，，，，，，最后通过布尔加运算组合获得最终的制品。。。。。。经由了本实例的先容和操作学习，，，，，，，，信托各人对中望3D的相关建模功效和技巧又有了越发深入的相识。。。。。。上手简朴、操作便捷的中望3D让设计变得越发高效专业！
