本文由广州第八十七中学的彭振建先生提供



两岸同心、伉俪同心、情侣同心。。。。。。。。心与心的契合是无数种关系所追求的最高境界。。。。。。。。这次使用圆形阵列设计一对同心杯 ，， ，，，，，它是心心相连的象征 ，， ，，，，，代表两岸同心 ，， ，，，，，风雨无阻。。。。。。。。借此给祖国献礼 ，， ，，，，，祝愿祖国的明天更优美。。。。。。。。





各人可以视察上图剖析“同心杯”的结构 ，， ，，，，，发明能使用其中一个“心杯”旋转出另一个“心杯” ，， ，，，，，而“心杯”可使用草图绘制后拉伸再抽壳即可 ，， ，，，，，杯耳同样能使用草图拉伸后位置调解后切割完成。。。。。。。。整个绘制历程将一步步为各人展示 ，， ，，，，，有更好的要领请不吝指教 ，， ，，，，，谢谢。。。。。。。。

一、“心形”草图的绘制与拉伸

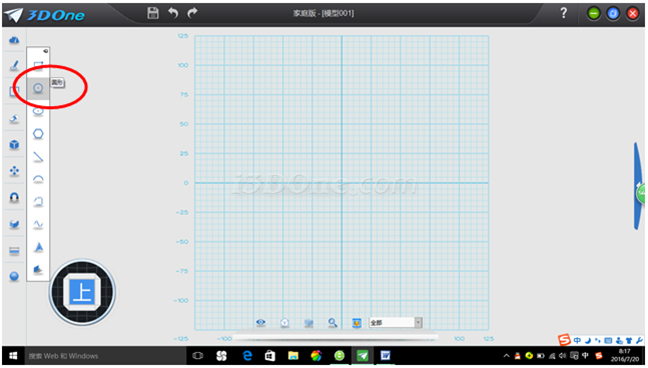

1、点击：草图绘制→圆形

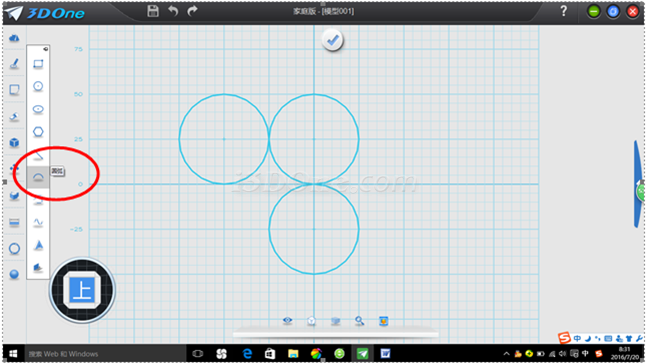

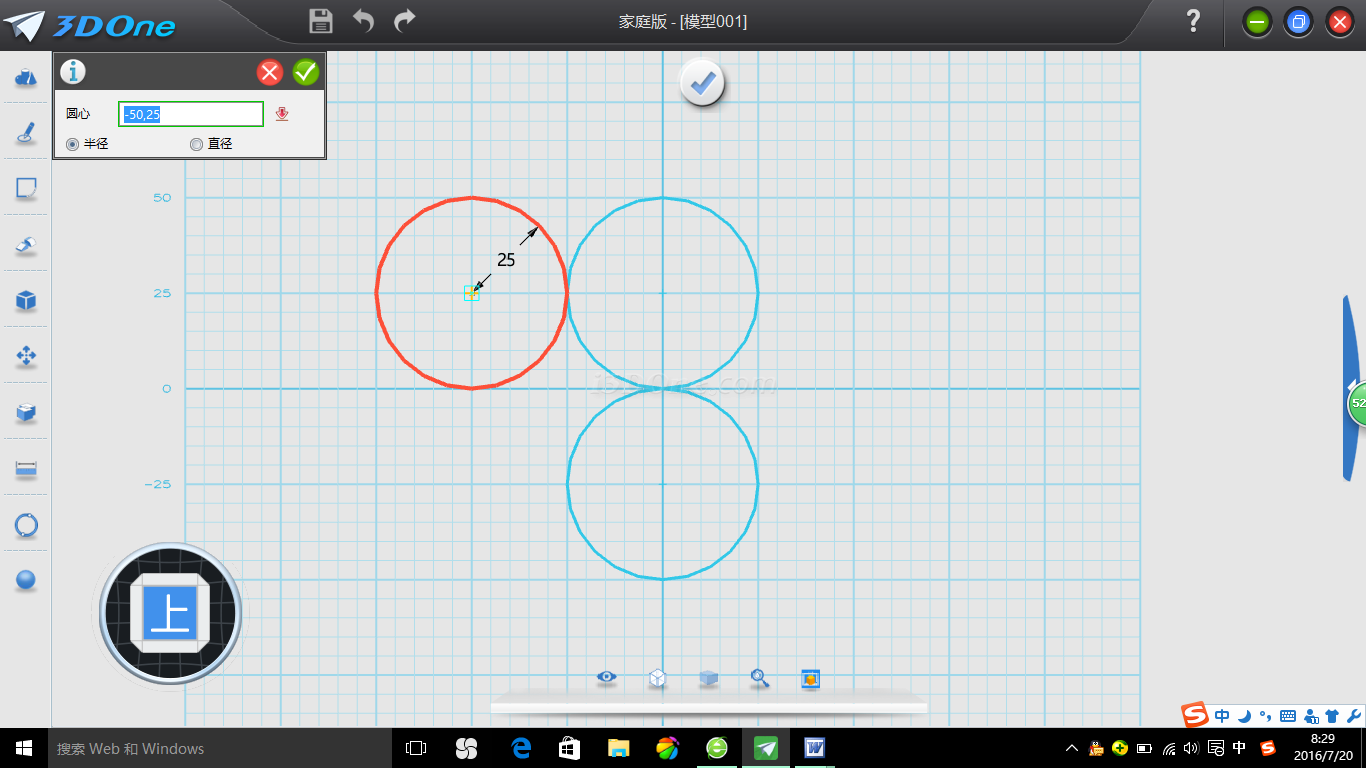

2、绘制三个圆：圆心划分是（0,25）、（0 ，， ，，，，，-25）、（-50,25） ，， ，，，，，半径为25mm

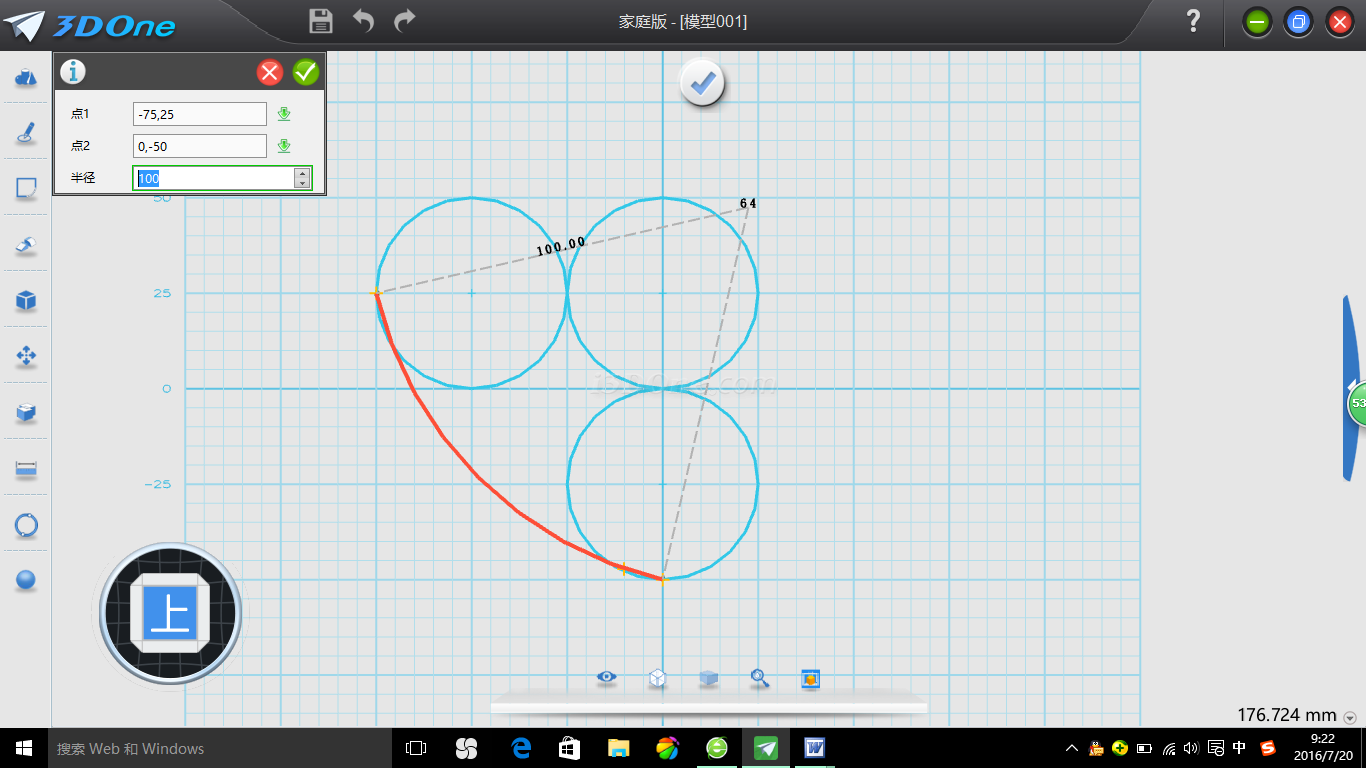

3、使用圆弧工具勾勒心房：草图绘制→圆弧 ，， ，，，，，选取点（-75,25）、（0 ，， ，，，，，-50）、半径100mm

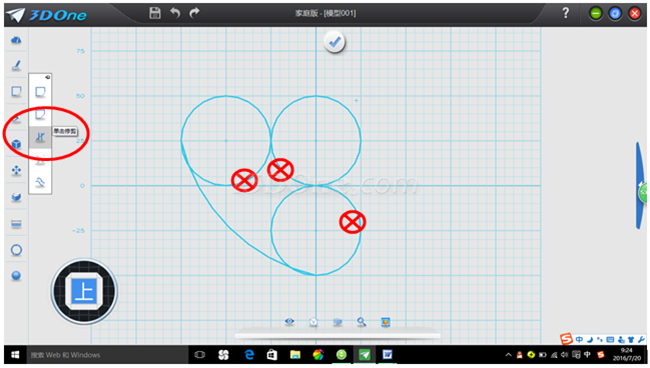

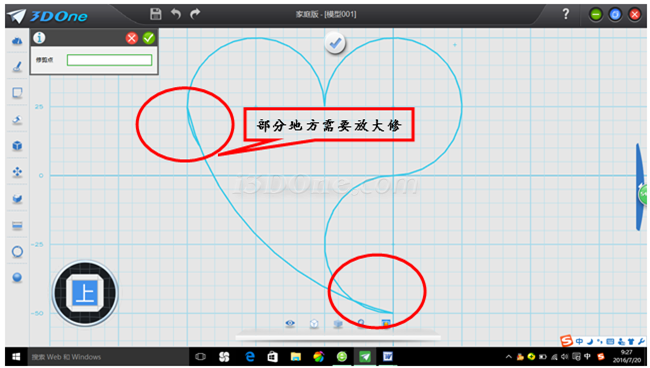

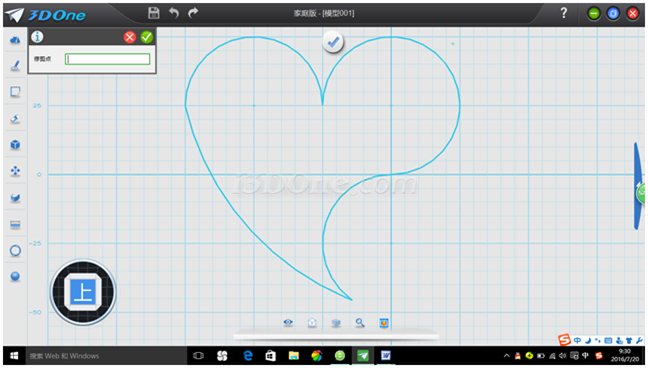

4、修剪多余曲线：草图编辑→单击修剪

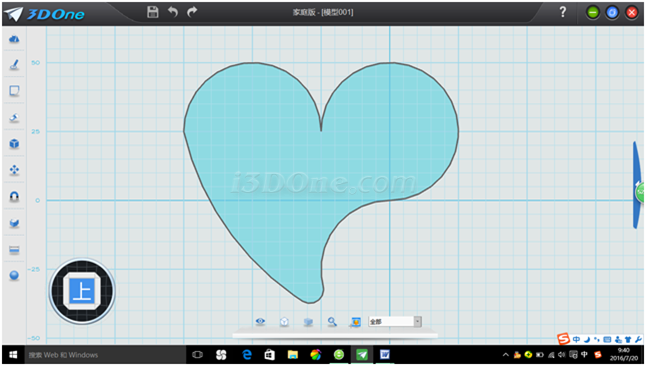

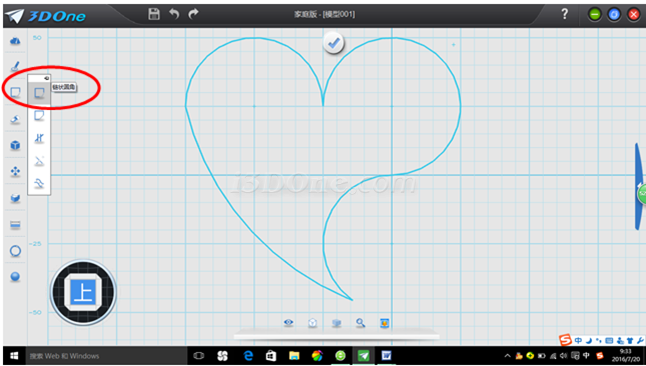

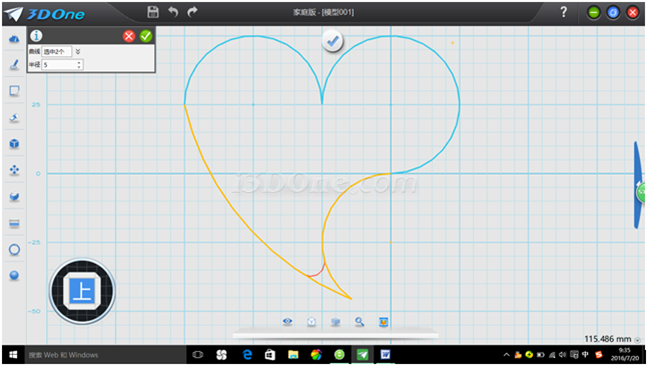

5、草图倒圆角：草图编辑→链状圆角→完成获得关闭图形

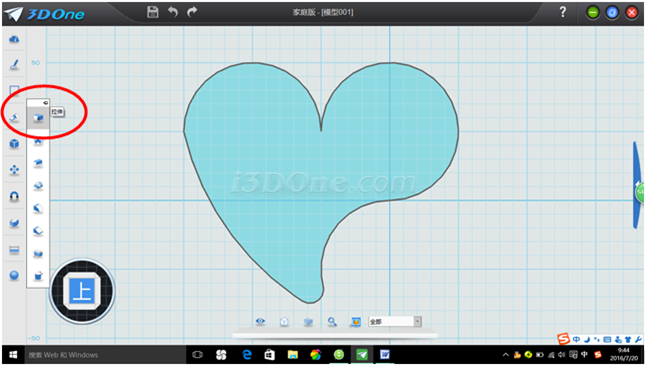

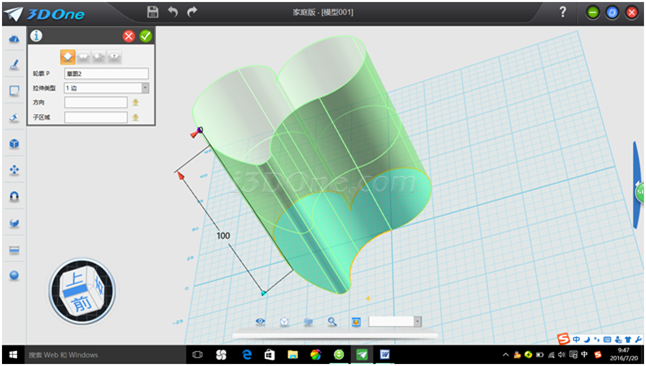

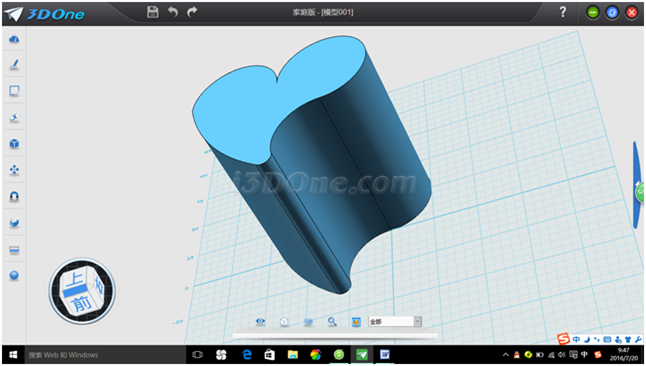

6、草图拉伸：特征造型→拉伸→100mm（凭证初中杯子直径与高度的相等关系）












二、 “心形”杯耳的绘制

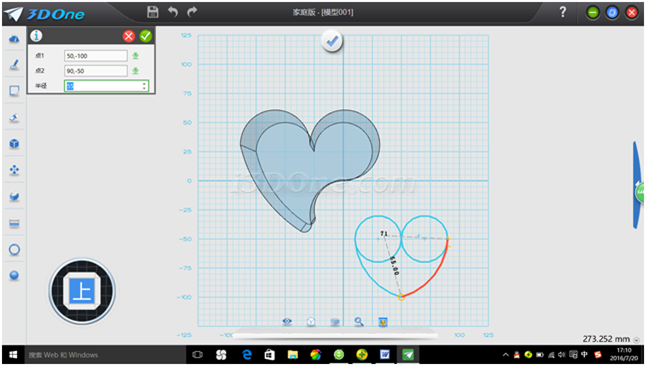

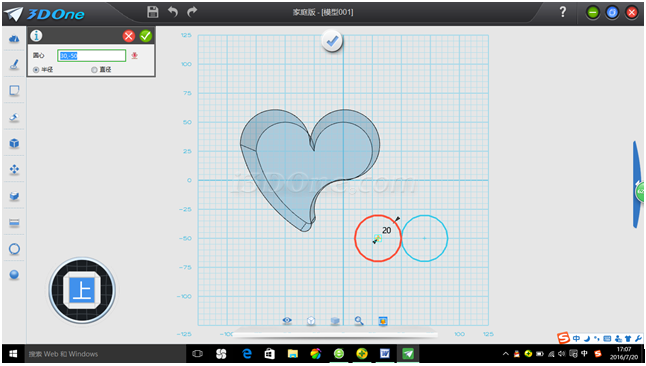

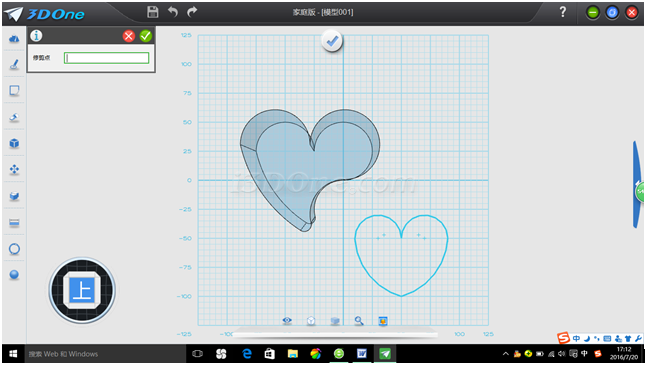

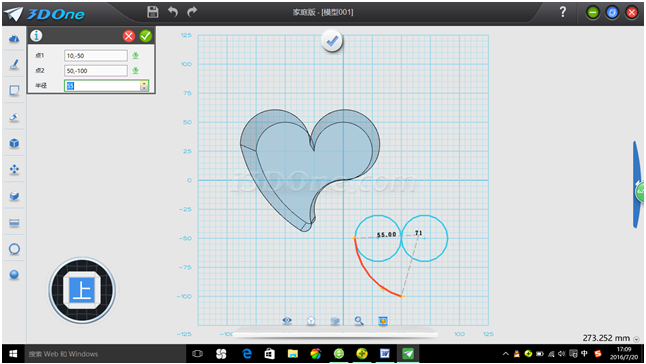

1、心形”草图绘制：绘制两个半径20mm的圆形 ，， ，，，，，按图绘制两段圆弧












2、修剪多余的曲线得下图

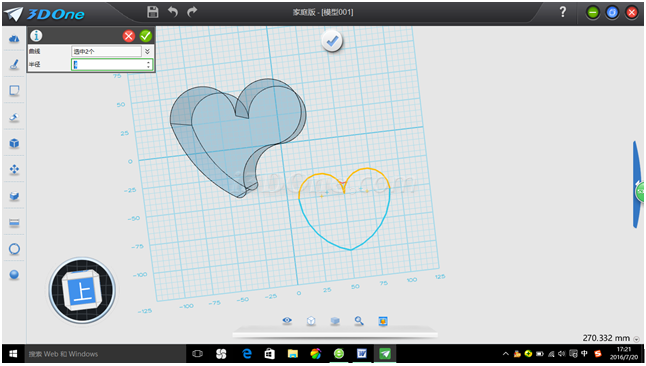

3、倒圆角：草图编辑→链状圆角（半径：4mm）

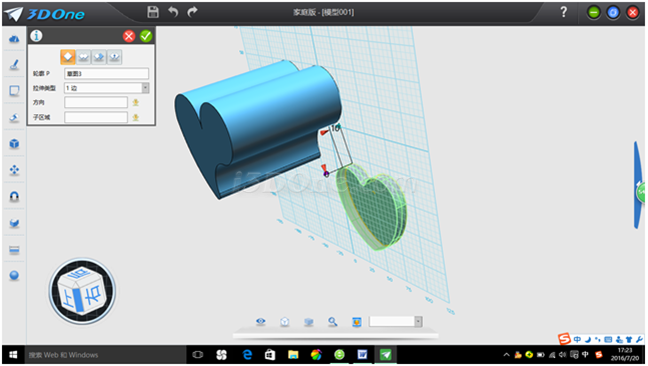

4、拉伸得实心“心形”

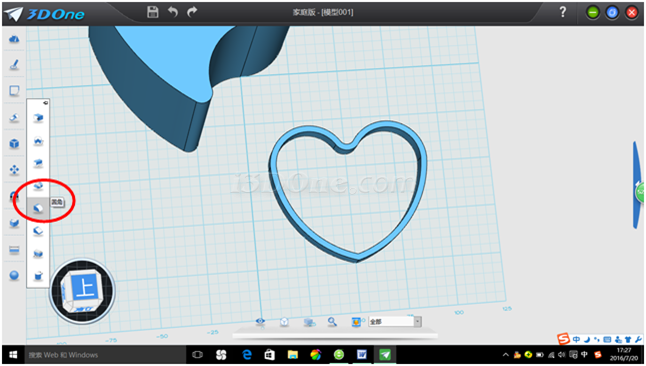

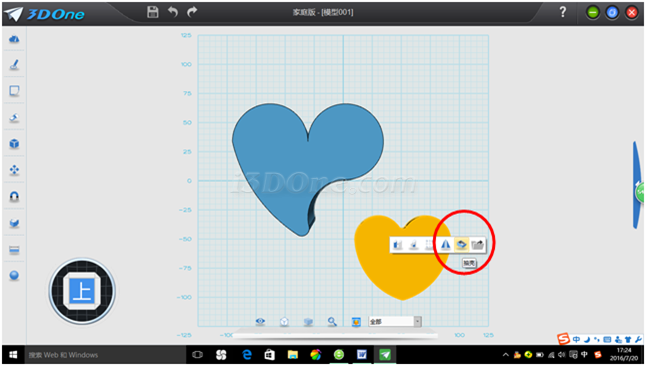

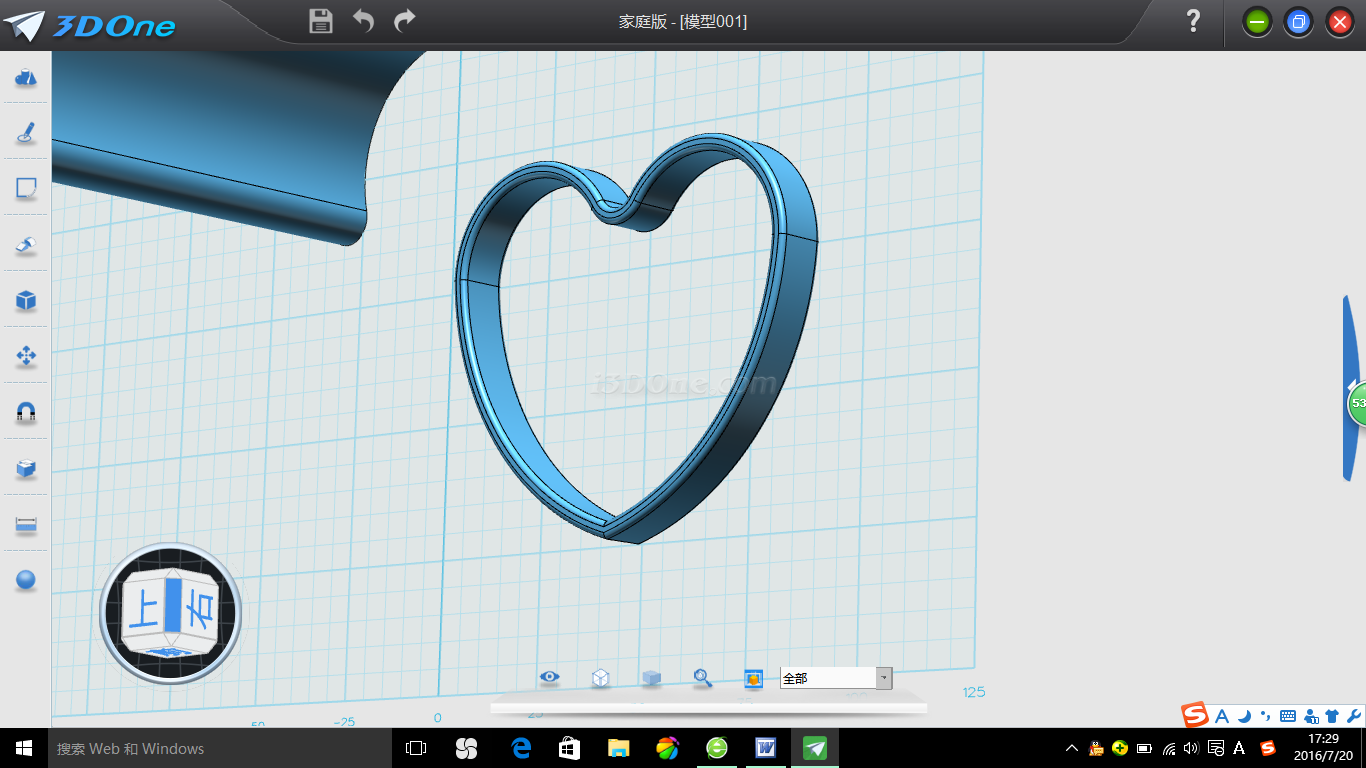

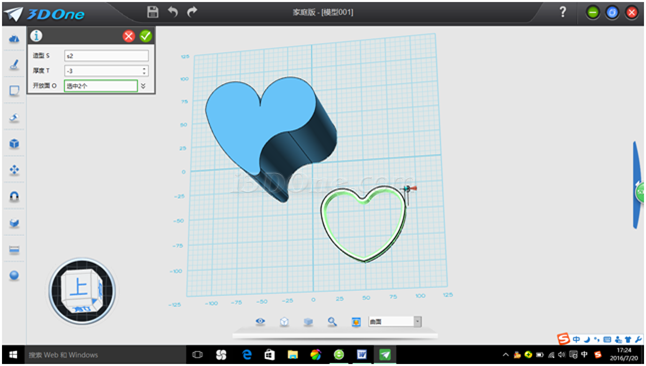

5、抽壳“心形”获得杯耳（注重选择两个开放面）

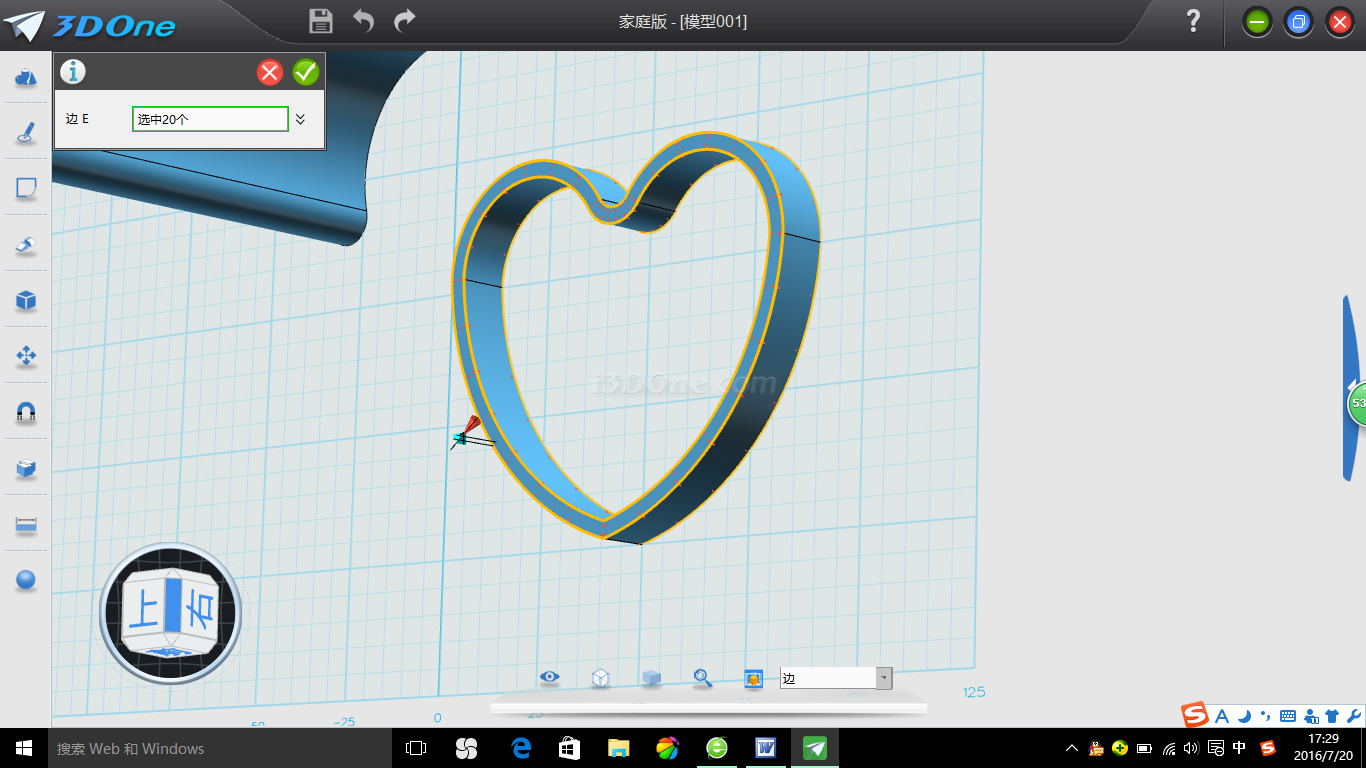

6、“心形”杯耳的圆角修饰：特征造型→圆角（1mm）
















三、“心形”杯耳的移动

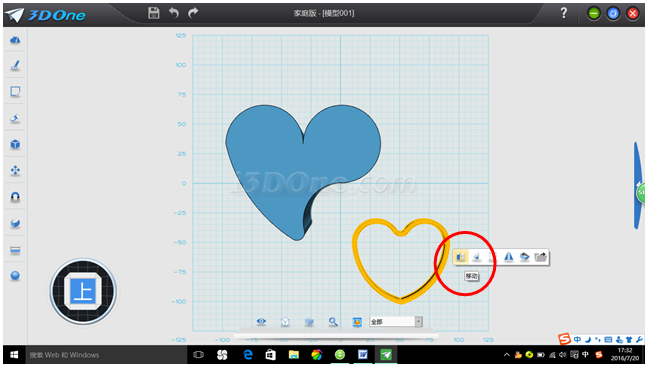

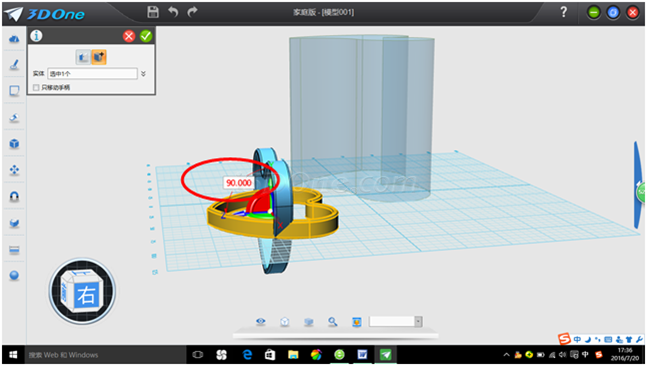

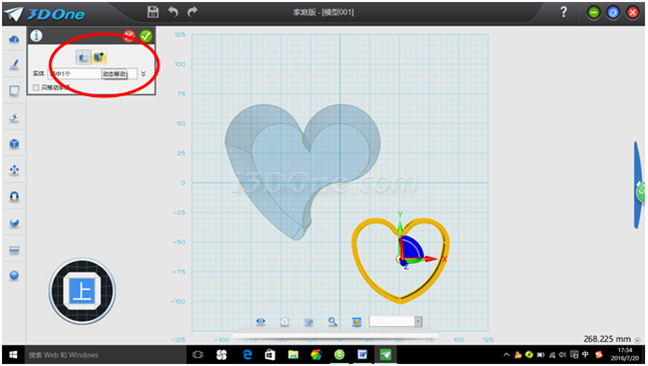

1、动态移动：YZ轴偏向旋转90°

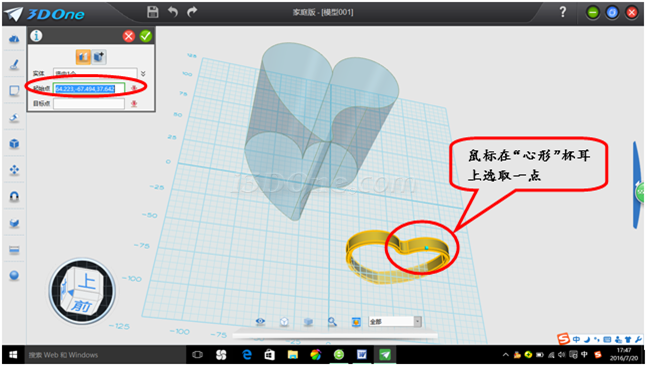

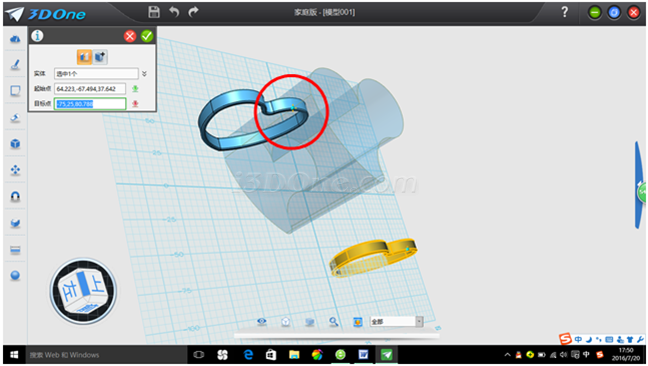

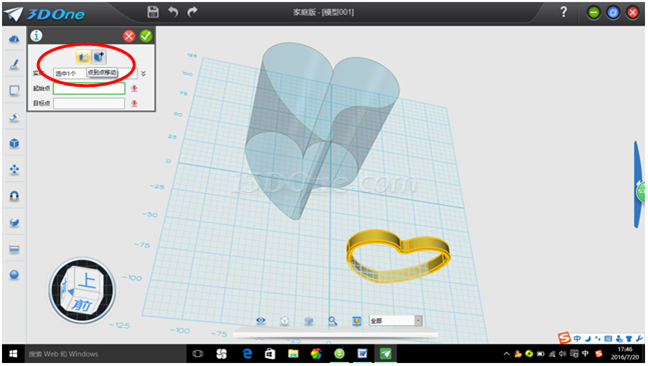

2、点到点移动将“心形”杯耳移动到杯子上

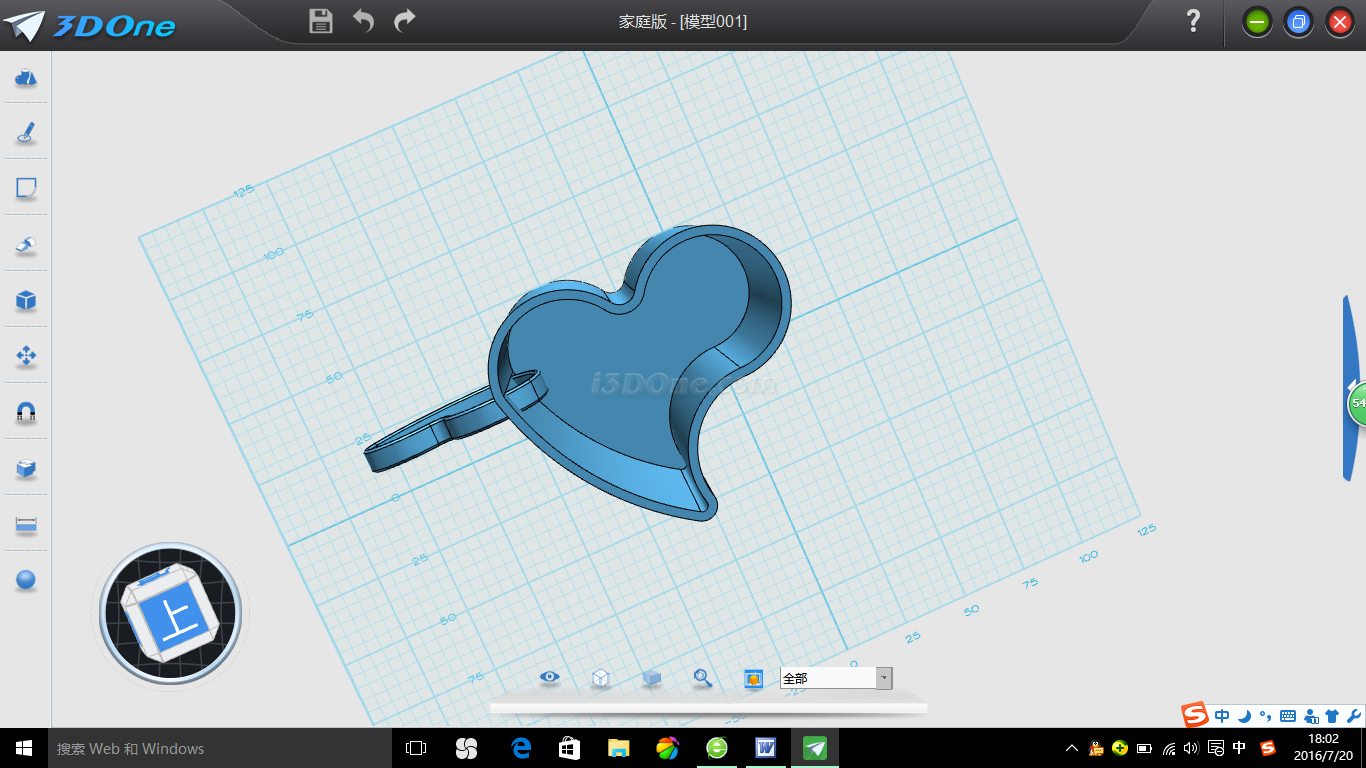

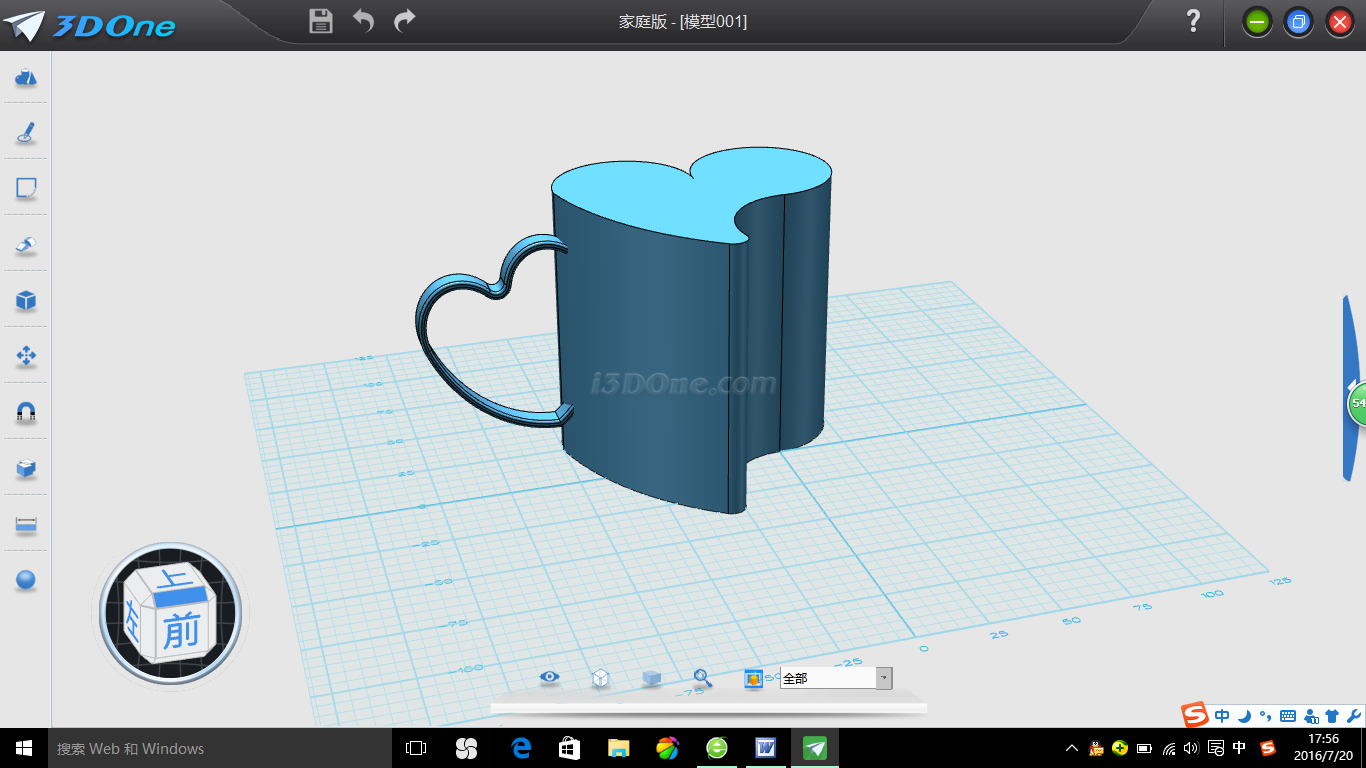

3、凭证自己的喜欢使用移动、缩放等工具对“心形”杯耳举行调解获得下图








四、“心形”杯的成型

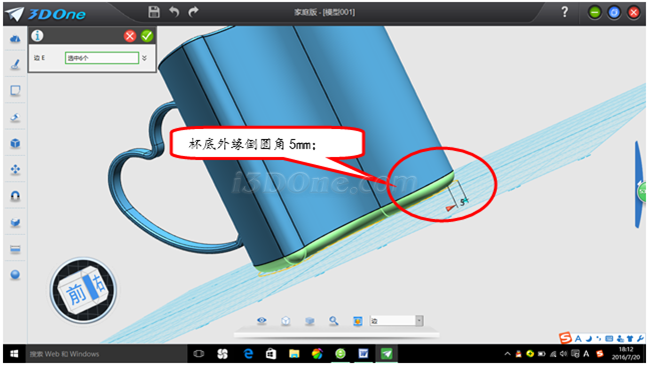

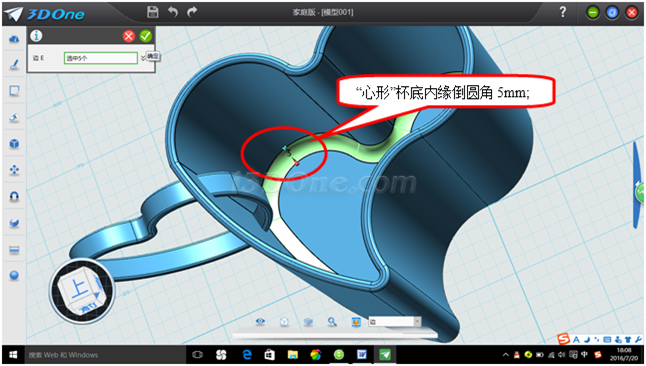

1、“心形”杯的倒圆角（5mm）

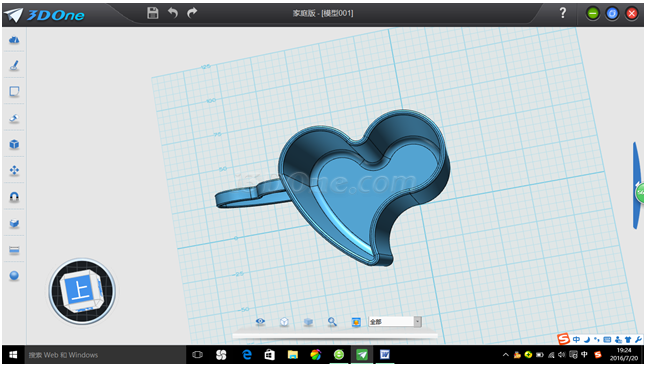

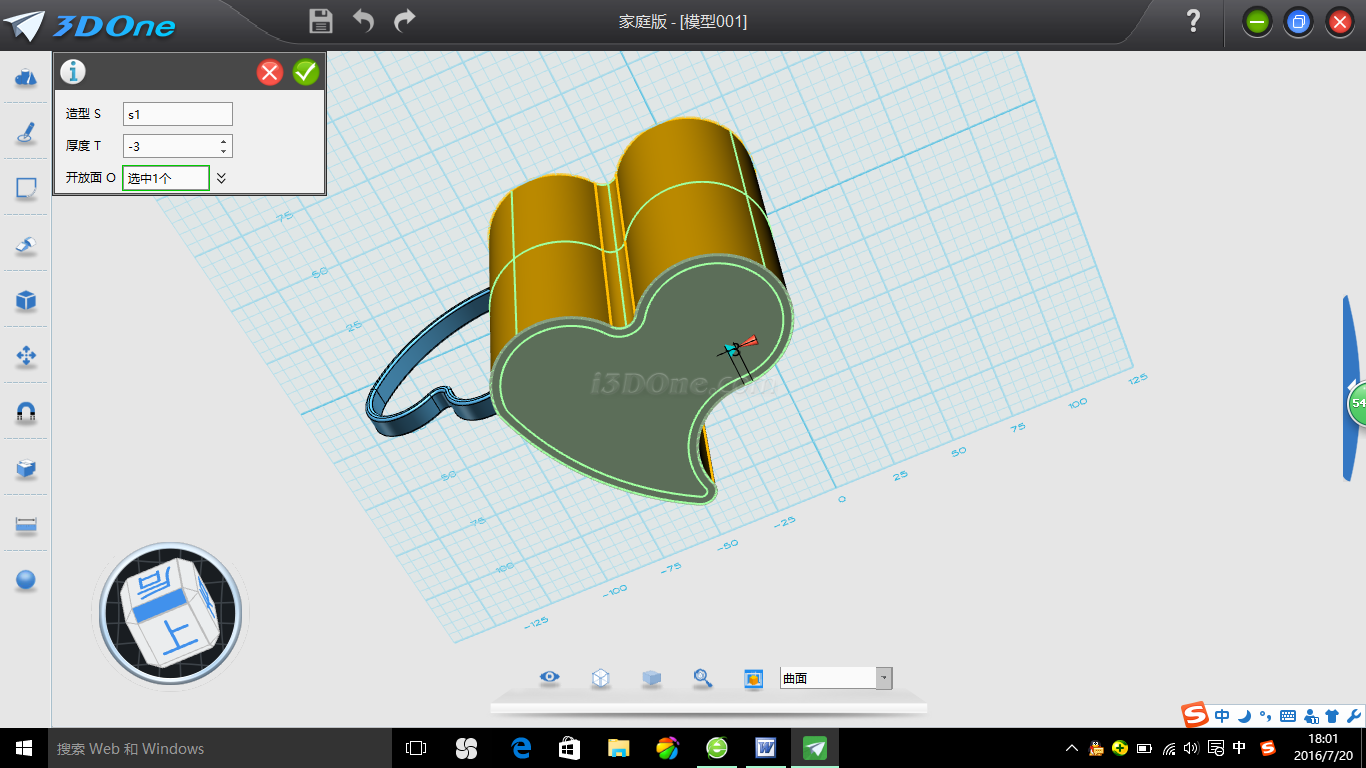

2、“心形”杯的抽壳（选择一个开放面）

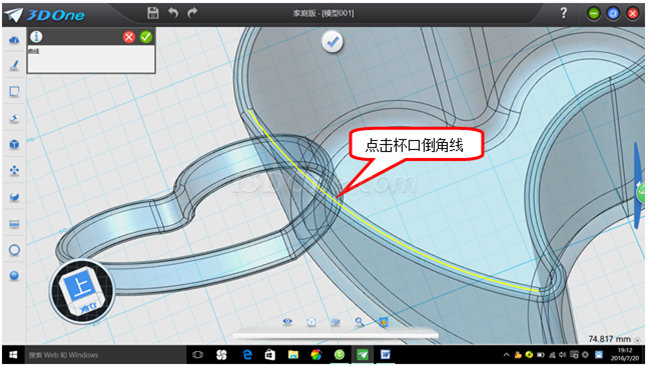

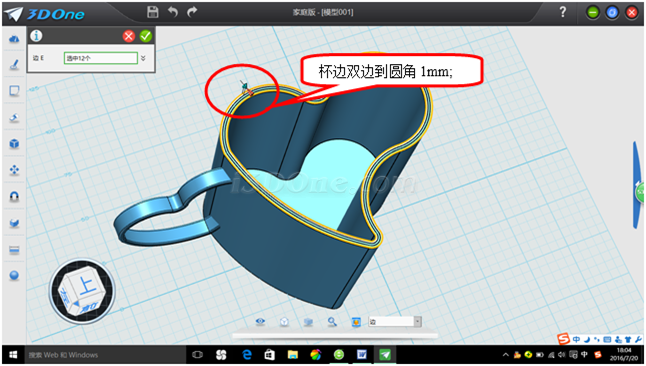

3、“心形”杯内外倒圆角修饰












五、“心形”杯耳的裁剪

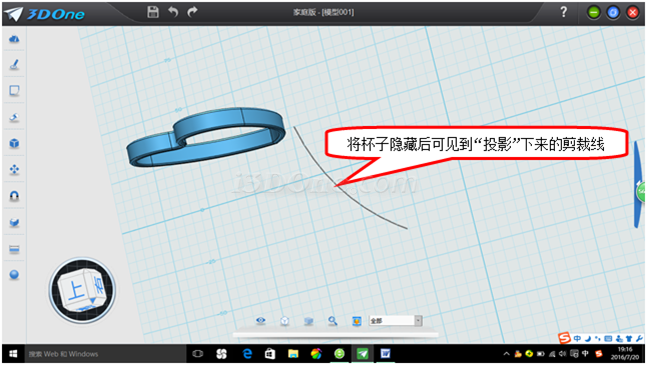

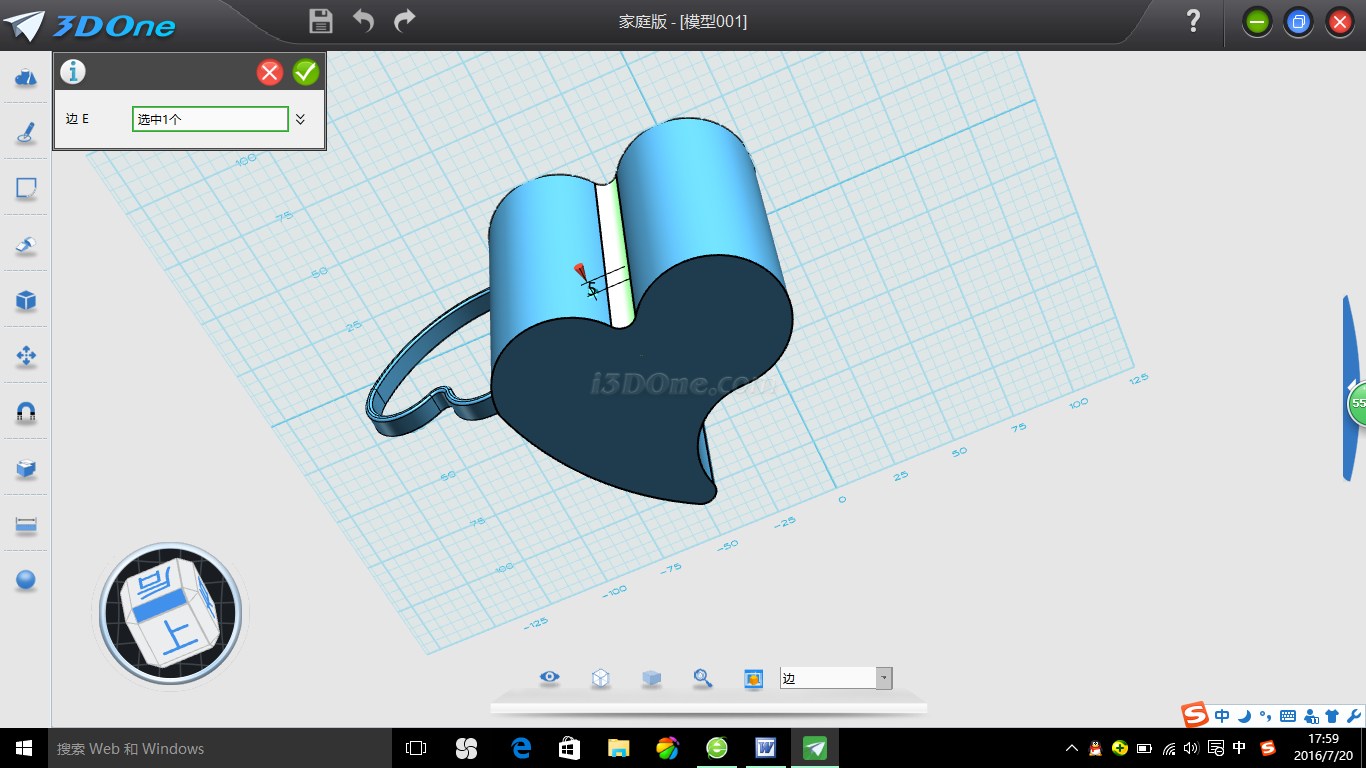

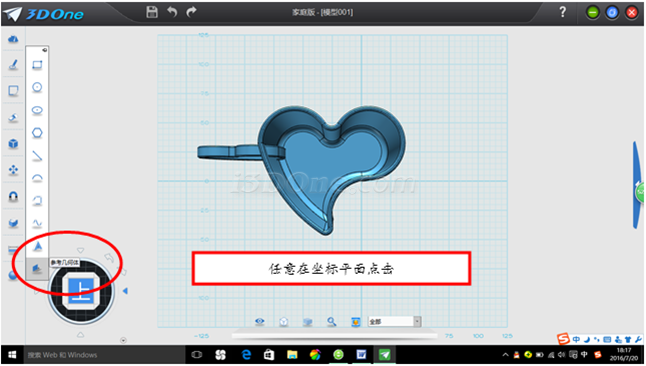

1、 剪裁线的绘制：草图绘制→参考几何体

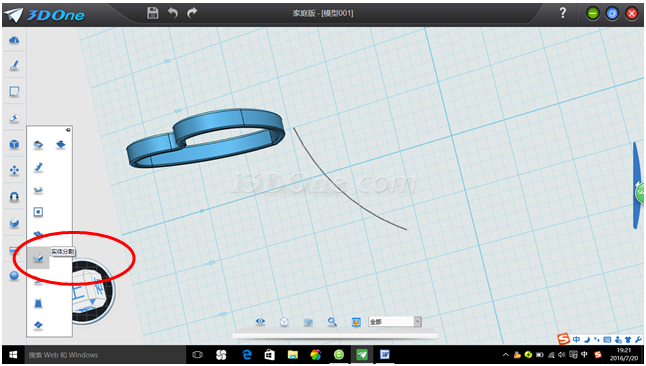

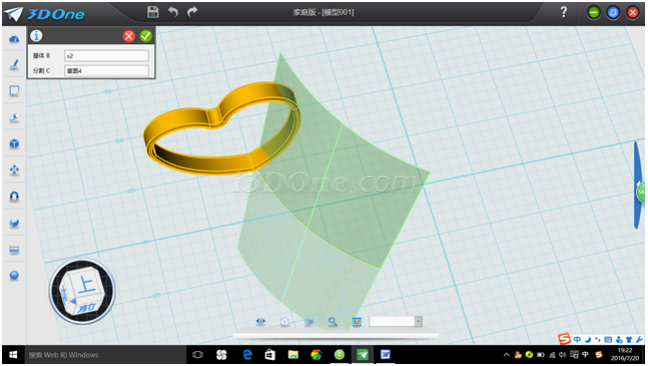

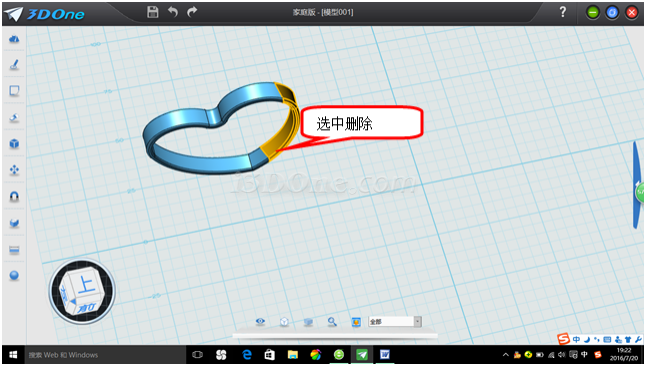

2、“心形”杯耳的支解：特殊功效→实体支解→删除















六、“同心杯”的圆形阵列

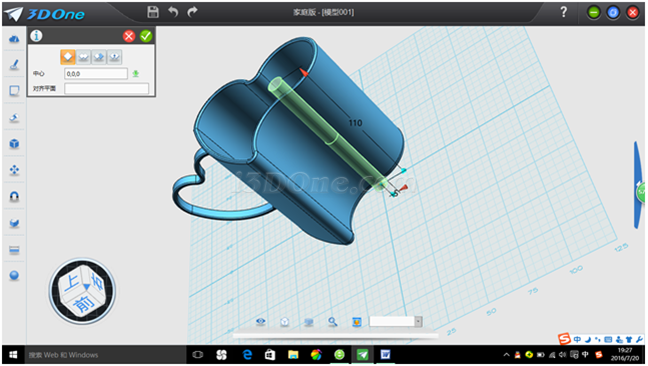

1、圆形阵列辅助圆柱：半径5mm、高度110mm、中心（0,0,0）

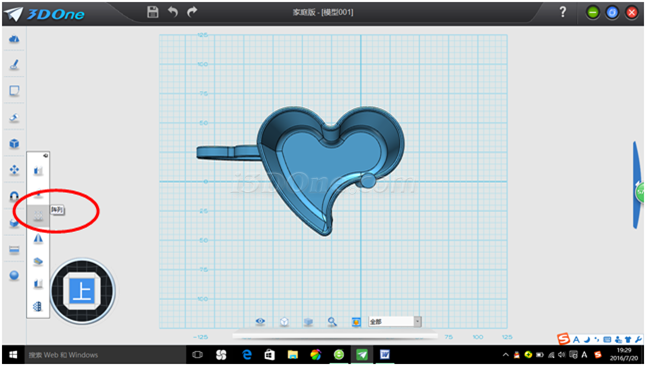

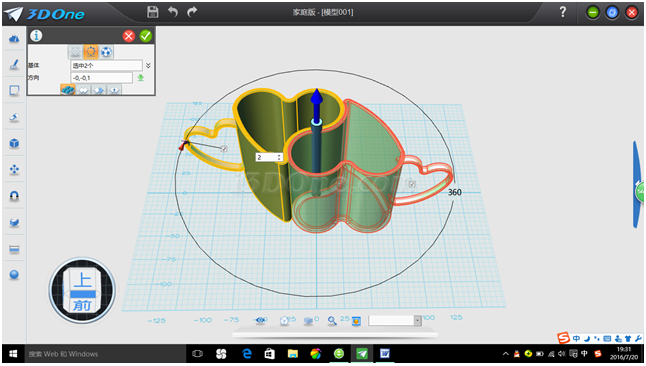

2、圆形阵列：基本编辑→阵列→圆形阵列→√→删除辅助圆柱体

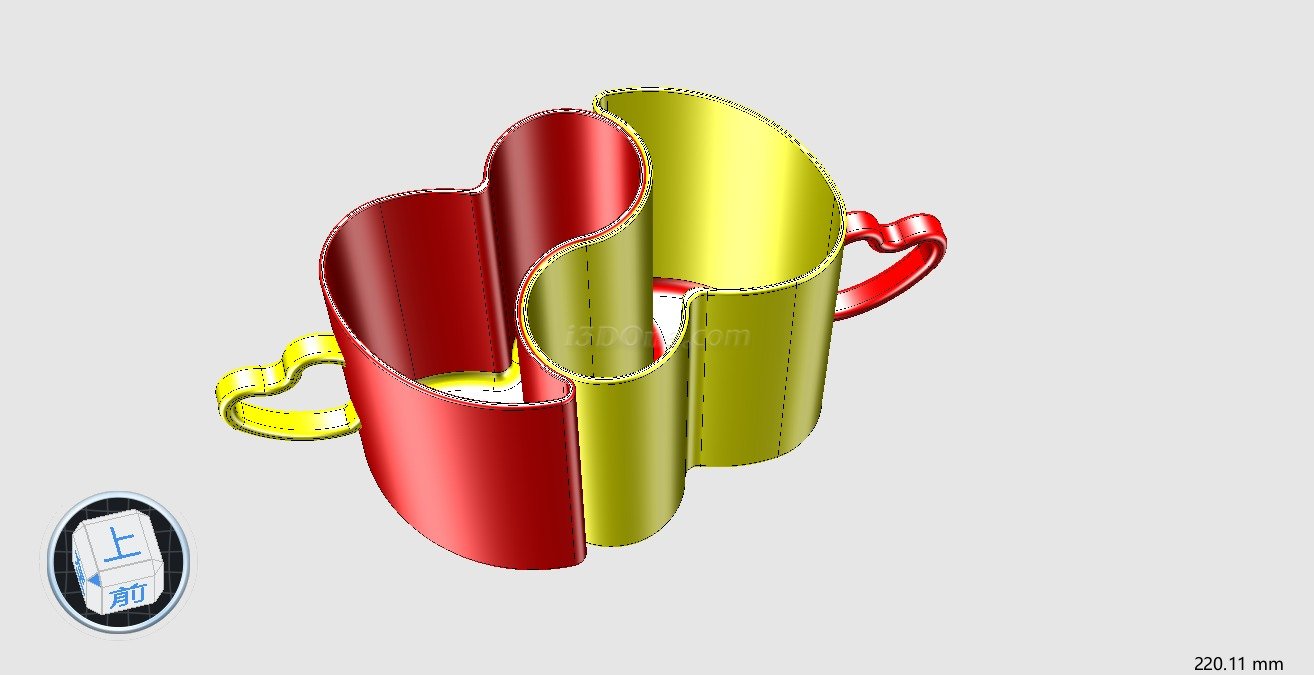

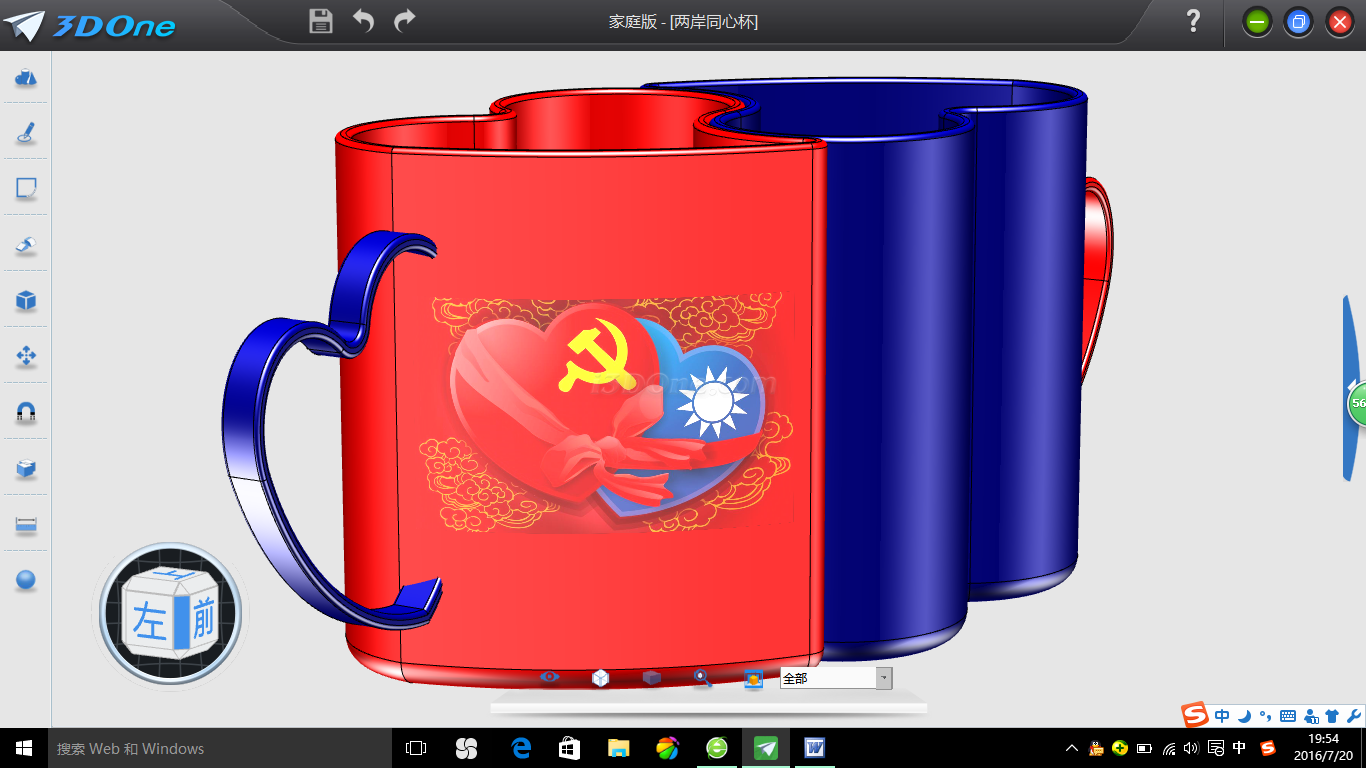

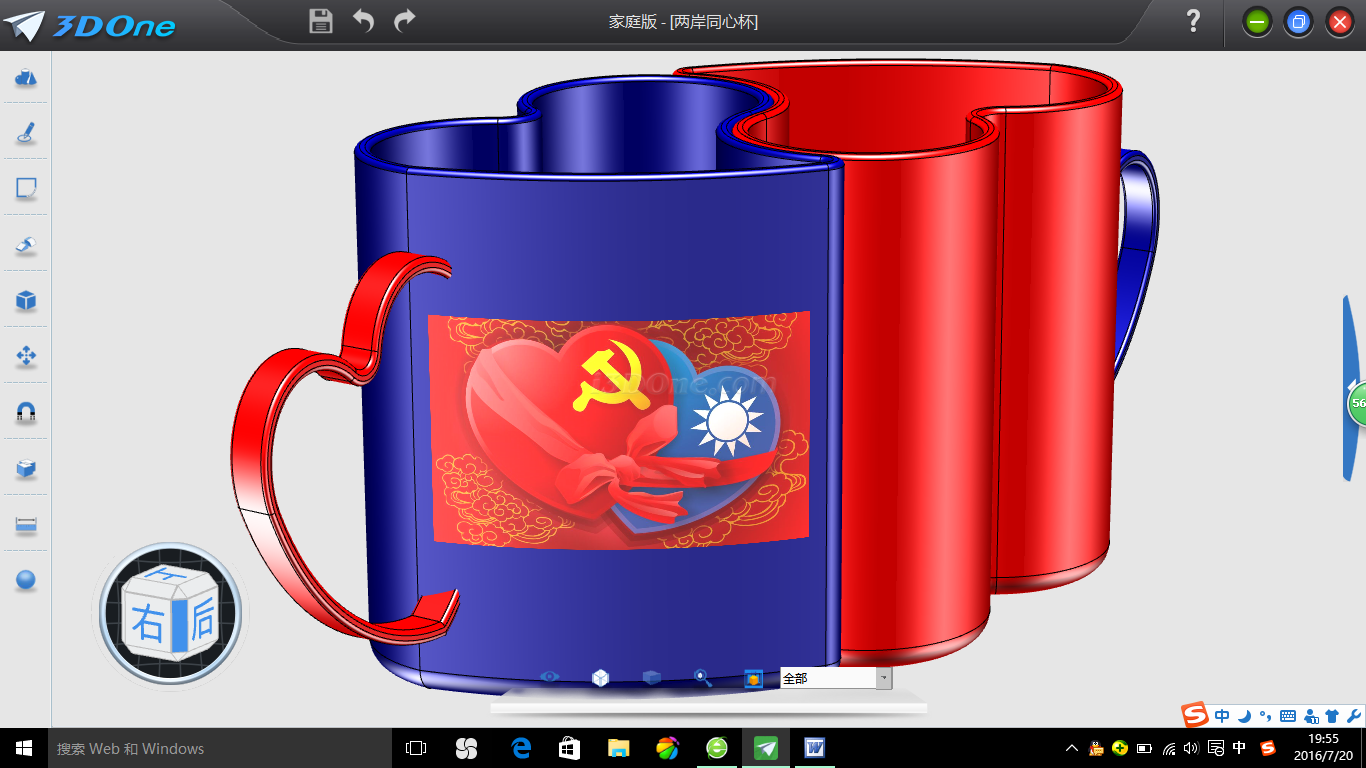

七、“同心杯”的渲染









至此 ，， ，，，，，一个装满对祖国满满爱意的同心杯制作完成。。。。。。。。若是你也有想要珍惜的人或者物 ，， ，，，，，不如下手做一份特别的礼物送给ta！
