CAD怎样绘制结构线
1.点击菜单栏【绘图】>【结构线】启动结构线绘图下令。。。。。。。
2.凭证下令行输入提醒，，，，，在下令行输入“b”，，，，，按Enter键，，，，，选中二中分选项绘制结构线。。。。。。。

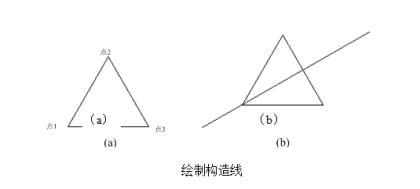

3.在绘图区选取图一图形的点1作为角极点
4.在绘图区选取图一图形的点2作为角起点
5.在绘图区选取点图一图形的3作为角的端点，，，，，按Enter键竣事。。。。。。。就会完成结构线的绘制
下令行的操作提醒如下。。。。。。。
下令: _xline 指定点或 [水平(H)/笔直(V)/角度(A)/二中分(B)/偏移(O)]: b
（选中二中分选项）
指定角的极点: （选择点1）
指定角的起点: （选择点2）
指定角的端点: （选择点3，，，，，按Enter键）
