在产品设计历程中，，，，，设计师经常需要用到同样的零部件。。。。。若是每次设计时，，，，，都要对这类零件举行重新建模设计的话，，，，，不但会加大了设计师的事情量和时间本钱，，，，，同时也容易泛起一些人为的误差，，，，，影响产品最终效果。。。。。在中望3D中，，，，，上述问题可以获得很好地解决。。。。。

中望3D是国产专业的三维CAD设计软件，，，，，可以将种种系列化零件设置成一个全参数化的标准零件，，，，，这样，，，，，设计师无需重复建模，，，，，就可以凭证差别需要直接挪用所需零件，，，，，并设置其对应的巨细尺寸，，，，，不但操作无邪，，，，，更有用提高了设计师的事情效率。。。。。

在本文中，，，，，我们将以垫圈为例，，，，，向各人展示在中望3D中怎样举行全参数化系列化标准零件的制作和相关设置，，，，，信托对各人设计提效会有极大资助的，，，，，我们一起来掌握这个技巧吧！

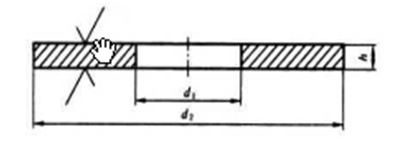

如图1所示，，，，，这是标准垫圈的尺寸，，，，，一共有三个参数。。。。。


图1 标准垫圈尺寸

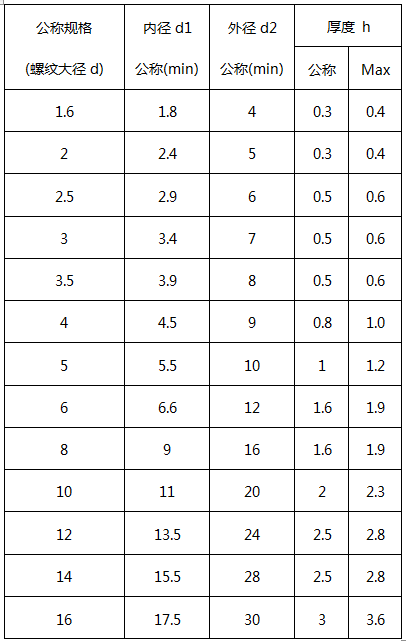

下表是垫圈系列化的尺寸，，，，，我们只选用了常用的1.6-16的规格，，，，，如图2所示。。。。。


图2 垫圈系列化规格表

下面，，，，，我们来举行详细的设置操作：

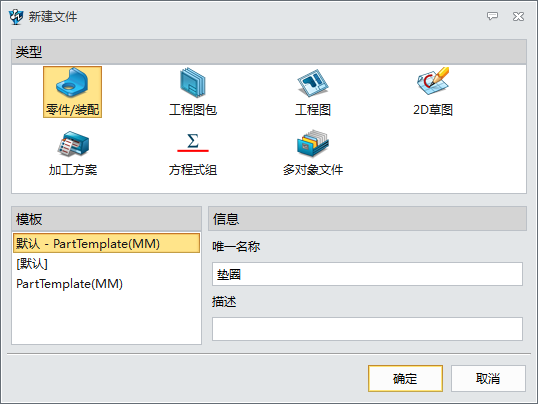

1、新建零件 新建一个名称为“垫圈”的零件，，，，，如图3所示。。。。。


图3 新建垫圈零件

2、设置参数 在插入下拉菜单下进入变量，，，，，如图4所示。。。。。


图4 下拉菜单

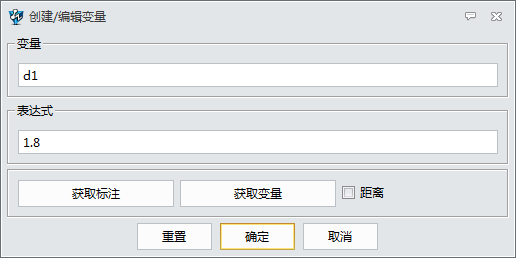

设置参数d1，，，，，付与初始值为上表的第一行数据1.8，，，，，如图5所示。。。。。


图5 建设变量

使用同样的要领插入参数d2和h，，，，，高度使用公称尺寸，，，，，完毕后在模子树区域会泛起表达式，，，，，设置的参数都在内里，，，，，如图6所示。。。。。


图6 表达式

3、拉伸建模 使用造型页面下的拉伸下令，，，，，以XY事情平面为基准进入草图，，，，，绘制如图7所示草图。。。。。


图7 草图

双击尺寸举行修改，，，，，直接输入适才设置的参数d1和d2为它们内外圆直径，，，，，如图8所示。。。。。


图8 输入标注值

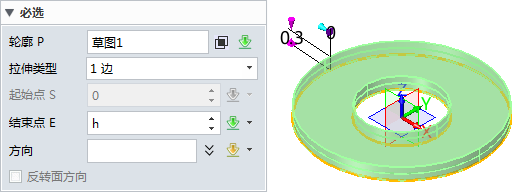

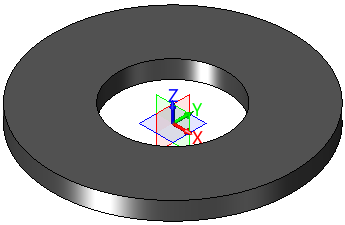

退出草图后举行拉伸，，，，，在尺寸区直接输入厚度参数h，，，，，确认完成建模，，，，，如图9所示。。。。。


图9 完成建模

4、付与材质和颜色 使用工具页面下的质料下令，，，，，拾取造型，，，，，界说质料为65Mn，，，，，密度为7.81，，，，，如图10所示。。。。。


图10 质料窗口

选择实体，，，，，付与颜色，，，，，如图11所示。。。。。


图11 付与垫圈颜色

5、运行参数设置 在属性下拉菜单下，，，，，进入零件，，，，，如图12所示。。。。。


图12 属性下拉菜单

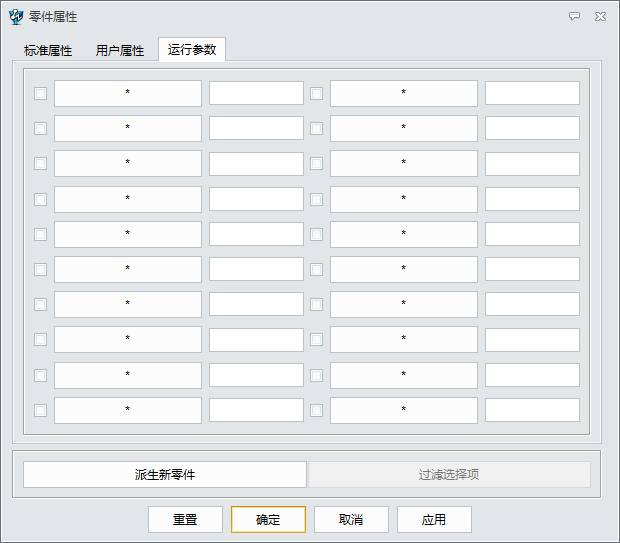

切换到如图13所示的运行参数页面。。。。。


图13 运行参数页面

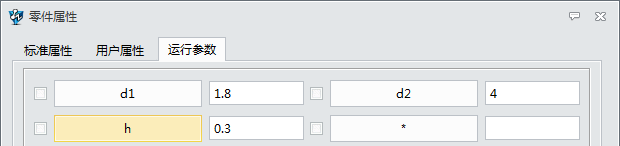

单击*号后到模子树划分选取参数d1、d2和h，，，，，参数和初始值会泛起在运行参数里，，，，，应用并确认，，，，，如图14所示。。。。。


图14 确认参数和初始值

可在人工输入尺寸后点击应用，，，，，视察模子的转变。。。。。关于一些需要经常修改的参数，，，，，可以把参数提取到运行参数里，，，，，在这里举行批量的修改，，，，，然后天生模子。。。。。

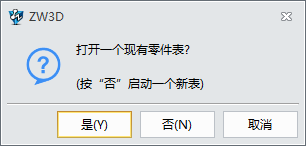

6、零件库制作 开启工具页面下的零件制表下令，，，，，会弹出如图15所示窗口询问，，，，，单击否。。。。。


图15 询问窗口

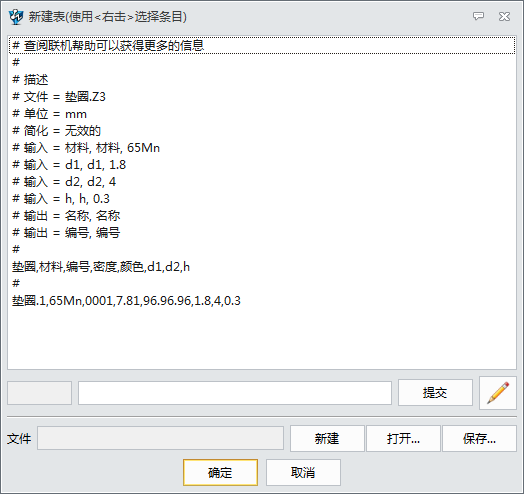

弹出编辑对话框，，，，，如图16所示。。。。。


图16 编辑对话框

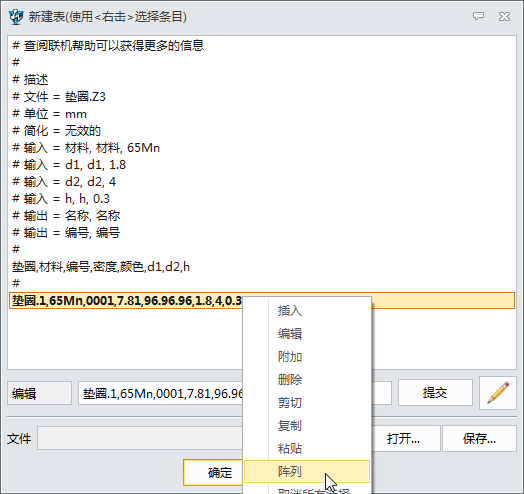

拾取最后一条信息，，，，，进入右键菜单下的阵列，，，，，如图17所示。。。。。


图17 进入阵列

输入如图18所示设置，，，，，目的是阵列13行数据。。。。。


图18 设置阵列数据

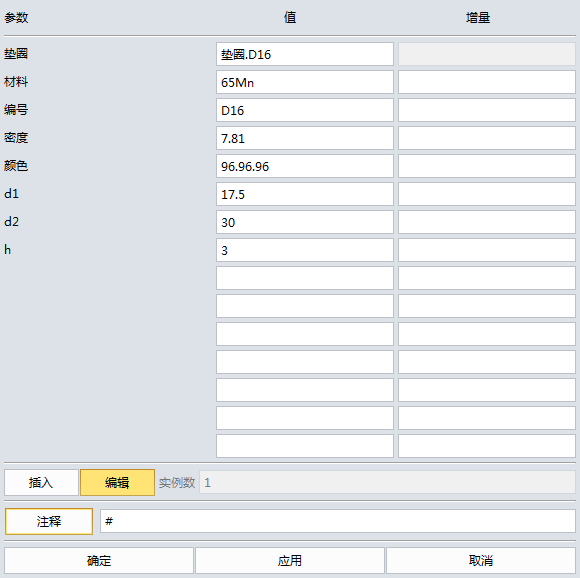

从第一列数据起关于excel表格依次编辑数据，，，，，如图19所示。。。。。


图19 编辑数据

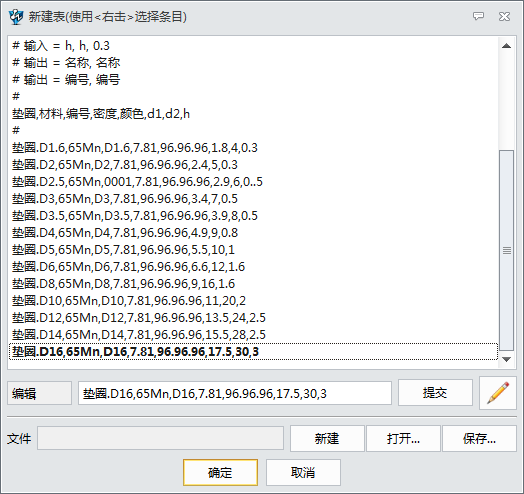

编辑完数据后点击确定，，，，，如图20所示。。。。。


图20 完成编辑

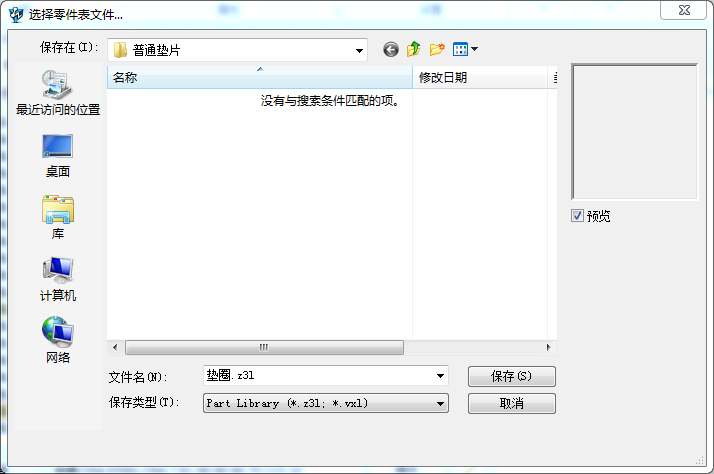

生涯零件表文件，，，，，如图21所示，，，，，我们便完成了系列化数据的输入事情。。。。。


图21 坚持零件表

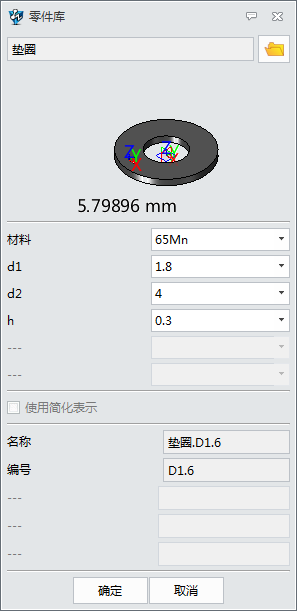

7、标准件的使用 使用工具下的零件库下令，，，，，使用浏览方法找到数据表文件翻开，，，，，即泛起如图22所示的对话框，，，，，可选取自己想要的规格后天生零件。。。。。


图22 零件库

通过上述的操作历程，，，，，设计师能直接通过运用中望3D，，，，，轻盈、快捷的举行全参数化、系列化的标准零件库的建设，，，，，设计时按需挪用和设置，，，，，不但可以免去多次重复建模的贫困，，，，，还可以确保零件的标准性。。。。。中望3D，，，，，让您的设计事情事半功倍，，，，，快来体验下吧！
