本文由北京宏志中学的刁彬斌先生提供


社区1周年来临之际，，，，，我用3DOne制作了一道特别的“鲜味菜肴”，，，，，献礼社区生日快乐！它不似空调带来的那种极致的冷冻感，，，，，而是希望咱们青少年三维创意社区，，，，，让创客之火，，，，，席卷天下，，，，，越烧越旺。 。 。 。。。。





提及这道“佳肴”，，，，，我们先来熟悉一下它的主料和辅料。 。 。 。。。。主料就是不可或缺的3DOne软件和3d打印机。 。 。 。。。。配料如下：

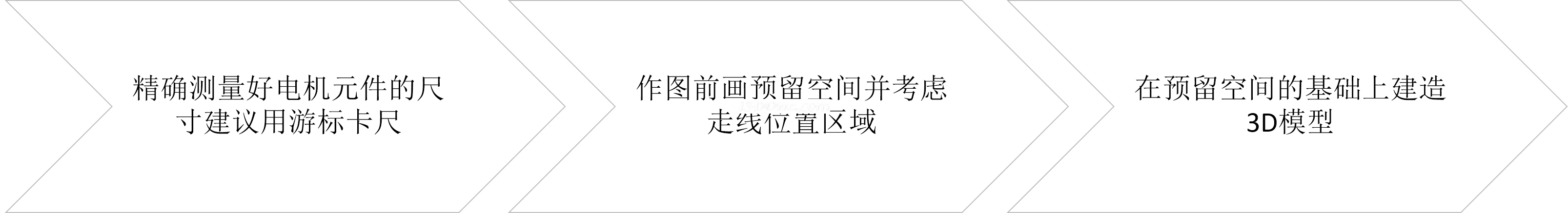

怎样做好这道“菜”呢,我的秘方可以归纳为三点:




下面我主要先容下作图的难点（敲黑板）：

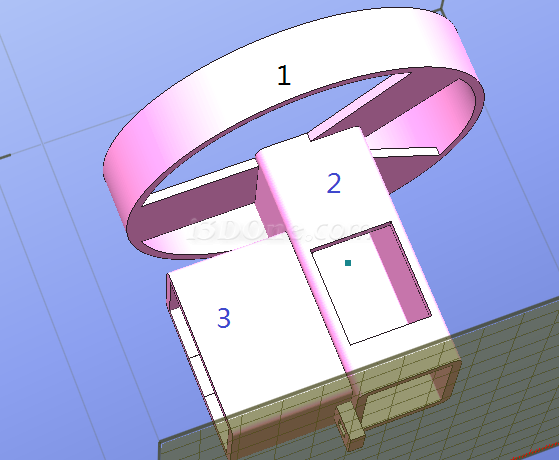

电扇主体由1扇叶罩、2电机和开关护套、3电池盒架组成，，，，，其中开关护套和电池盒架需要预先思量电机原件的预留位置问题。 。 。 。。。。




（1）绘制1的要点是以(0,0)为圆心画一个直径40mm的圆形，，，，，然后拉伸15mm，，，，，举行底部抽壳处置惩罚。 。 。 。。。。

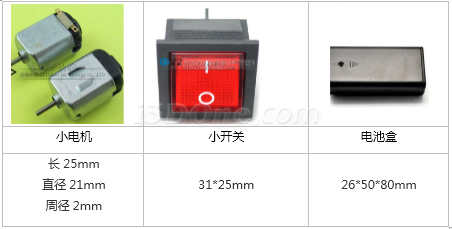

（2）绘制2时，，，，，需要较量零件的尺寸，，，，，取最大值作为预留空间的长、宽。 。 。 。。。。经较量预留矩形巨细取开关的24mm作为宽度，，，，，电机的26mm作为长度，，，，，先画预留空间。 。 。 。。。。在预留空间外绘制2部分。 。 。 。。。。又由于电池盒和手指需要留有位置，，，，，以是拉伸距离设置为70mm。 。 。 。。。。


（3）绘制3时，，，，，预留电池盒的26mm*50mm作为预留空间，，，，，绘制电池盒架子。 。 。 。。。。


（4）做完以上办法，，，，，还需要拉伸出电机座，，，，，切除电机轴的孔、开关孔、电线孔，，，，，主体就完工了。 。 。 。。。。


扇叶部分涉及的要点是轴的预留孔位要紧，，，，，不然扇叶会松动。 。 。 。。。。另外三片扇叶可以接纳镜像的方法完成。 。 。 。。。。用打印机打出零件，，，，，装置电路的时间注重别造成电池短路。 。 。 。。。。

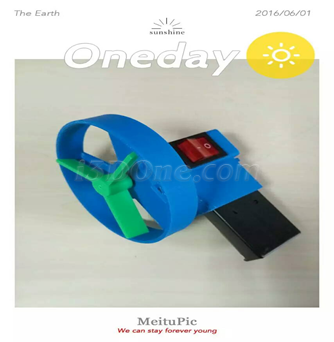

至此纯DIY的电扇就完工了，，，，，小同伴们快来一起玩耍吧。 。 。 。。。。最后，，，，，在3DOne社区建设一周年之际,祝愿社区犹如最近的天气红红火火！
