在使用3DOne的【投影曲线】下令时许多同砚与先生们都会遇到一种曲线投影失败的征象，，，，，详细来说就是在投影曲线时有些曲线没能够投影到要投影的面上，，，，，这样会导致被投影的图形是一个非关闭轮廓，，，，，进而影响到下一步的【曲线镶嵌】操作。。。 。。。


这种征象不但保存于图案的投影上，，，，，也同样保存于对文字的投影操作中。。。 。。。一次无意的时机我找到了一种解决这个问题的要领现在来与各人分享希望能够对各人有所资助。。。 。。。

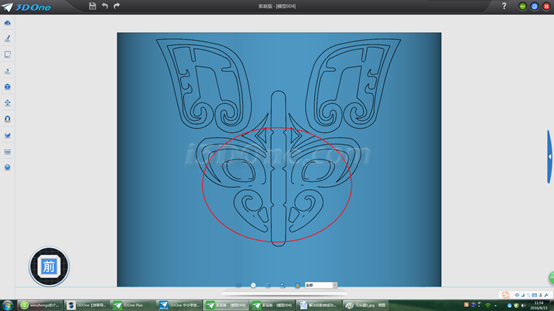

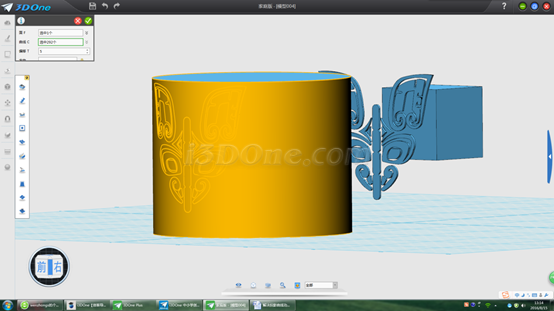

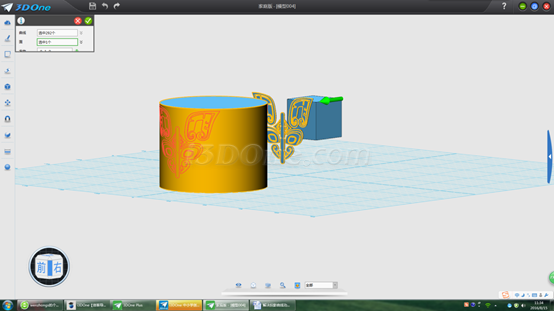

首先完成投影曲线，，，，，将圆柱型后面的饕餮纹投影到圆柱形的正面来。。。 。。。

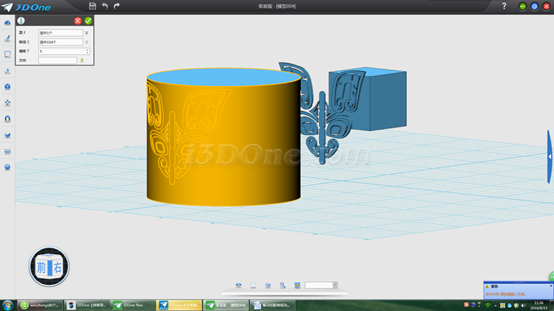

接着举行下一步的【镶嵌曲线】效果程序提醒蜕化。。。 。。。

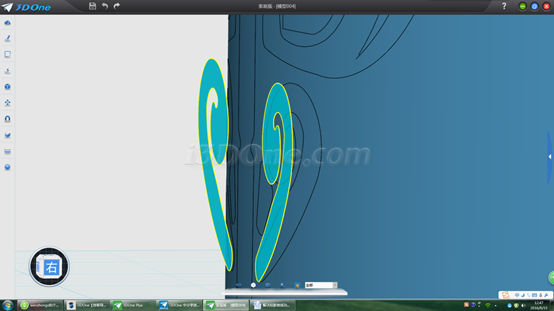

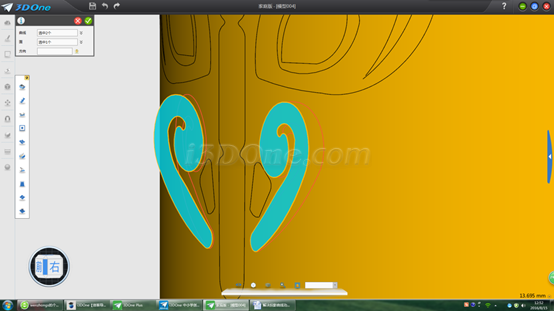

放大后可以看到投影后的曲线有断点保存，，，，，是一个非关闭轮廓。。。 。。。这就是为什么无法举行曲线镶嵌的缘故原由了。。。 。。。


知道了缘故原由，，，，，接下来就说说解决的要领：




要领分为5个办法：


1、先以圆柱的面为基准面进入草图模式。。。 。。。

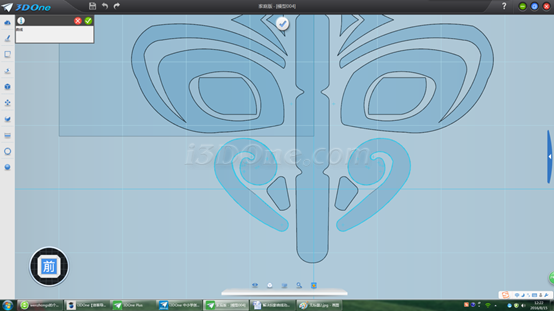

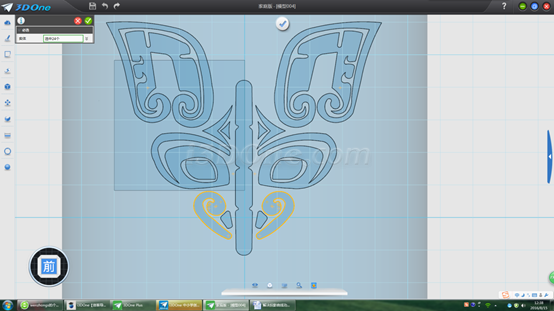

2、使用【参考几何体】下令，，，，，参考出除去投影失败的那部分曲线外的其余正常的曲线，，，，，上图中蓝色的曲线为使用【参考几何体】下令天生的新的曲线，，，，，参考完成后这一步就竣事了。。。 。。。

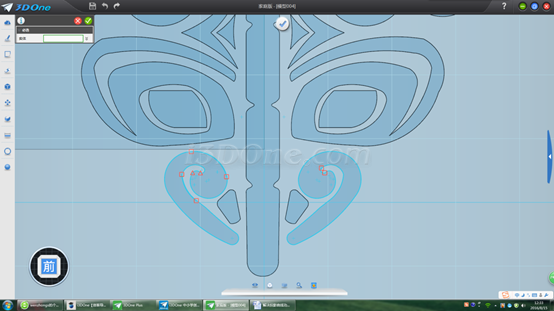

3、使用【草图绘制】下令的选项对缺失的曲线举行修补。。。 。。。

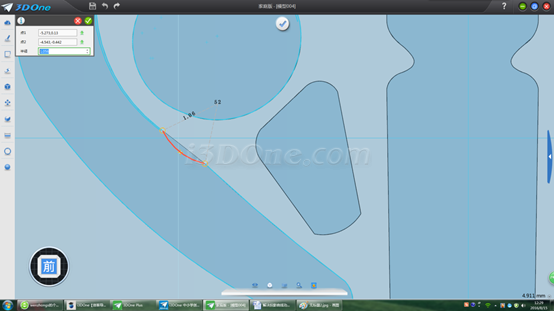

4、修补完成后使用【显示曲线联通性】下令，，，，，对使用【参考几何体】下令参考出的新的，，，，，举行修复过的曲线图形举行曲线联通性的检测，，，，，并修复检测到的问题。。。 。。。




5、完成所有修复后就可以退出草图模式了。。。 。。。

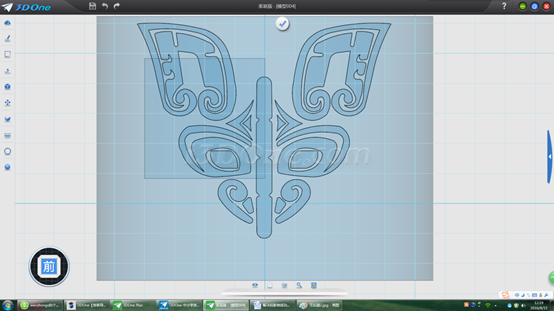

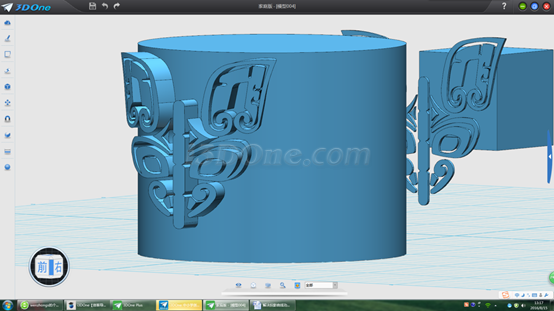

6、用通过【参考几何体】下令获得的新的关闭曲线图形，，，，，来替换原本有问题的旧的图形，，，，，对圆柱面重新举行曲线投影操作。。。 。。。在操作前记得将旧的、有问题的图形删掉。。。 。。。图中红色的线条就是重新投影后的线条了。。。 。。。点击对勾确定后就完成了对投影曲线断点的所有修复历程了。。。 。。。





7、最后一步就是凭证准确的操作要领，，，，，镶嵌曲线就可以了。。。 。。。




好了，，，，，本教程到此竣事，，，，，希望能够对遇到类似问题的列位先生同砚们能够有所资助。。。 。。。
