一、学习目的
1、相识草图的绘制、拉伸和组合编辑等工具的使用。。 。。 。。。
2、掌握旋转工具的使用，，，，，熟悉到通过旋转是三维设计造型的常用要领之一。。 。。 。。。
3、掌握“阵列”工具的使用，，，，，体会“线性阵列”与“圆形阵列”的使用技巧。。 。。 。。。
4、掌握“缩放”工具的使用，，，，，并体会其使用技巧。。 。。 。。。
5、注重剖析设计制作实体的细节，，，，，寻找有用的解决要领，，，，，一直提高自己的三维设计思绪与水平。。 。。 。。。
二、制作思绪简要剖析
果篮是艳服水果的常用物件，，，，，家庭生涯的必备物品，，，，，正值夏秋之季，，，，，是水果丰收的季节，，，，，今天我们来设计与制作一个水果篮。。 。。 。。。

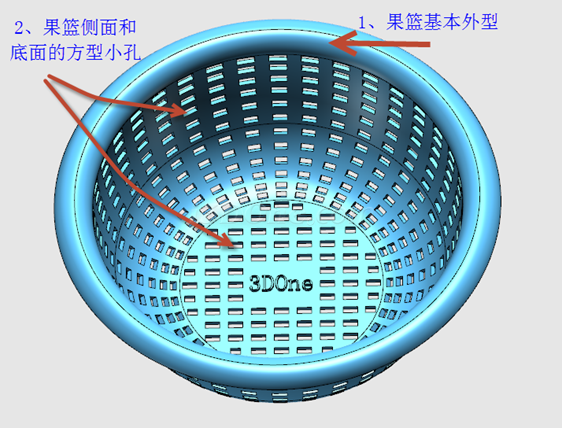

从上图来看，，，，，果篮的制作可以分为二个部分，，，，，一个是果篮基本体，，，，，另一个是果篮侧面和底面的方型小孔。。 。。 。。。我们可以通过旋转获得果篮基本体，，，，，通过运用阵列、组合编辑中的减运算获得侧面和底面的方型小孔。。 。。 。。。这里需要注重的是果篮侧面的是圆弧形，，，，，侧面方型小孔下面小，，，，，上面逐渐变大；；；；；；；；另外，，，，，底面的方型小孔受圆形的限制，，，，，其形状巨细并不完全规则。。 。。 。。。这也是制作的难点所在。。 。。 。。。
三、案例软件版本、适合学习人群：
软件版本（家庭版1.44）、3DOne中级用户。。 。。 。。。
四、制作历程
（一）果篮基本体的设计与制作

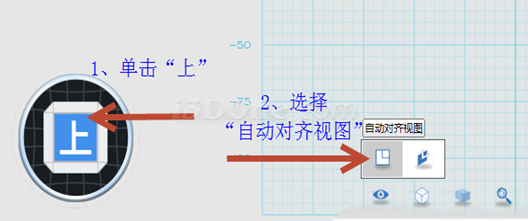

1.启动3DOne程序，，，，，在“视图导航”中选择“上”，，，，，并将鼠标指向浮动工具栏上选择“眼睛”，，，，，然后选择“自动对齐视图”。。 。。 。。。
2.选择“草图绘制”中的“直线”工具，，，，，参考下图尺寸，，，，，作如下所示草图：

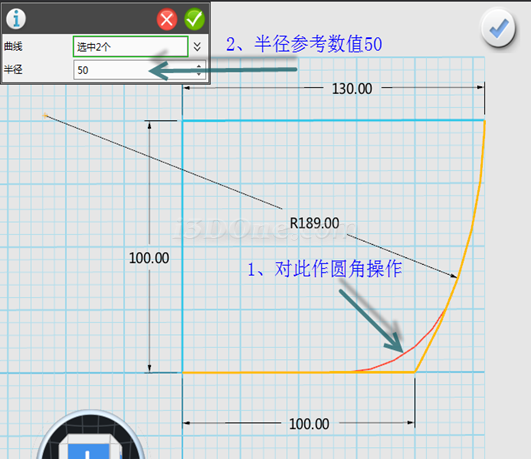

3.选择“草图编辑”中的“链状圆角”（圆角半径30），，，，，如下图所示，，，，，然后确定。。 。。 。。。

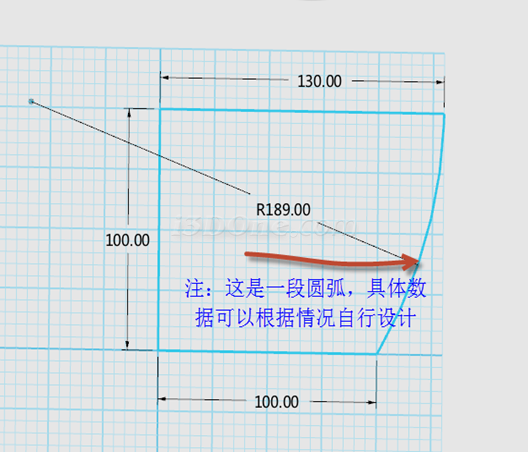

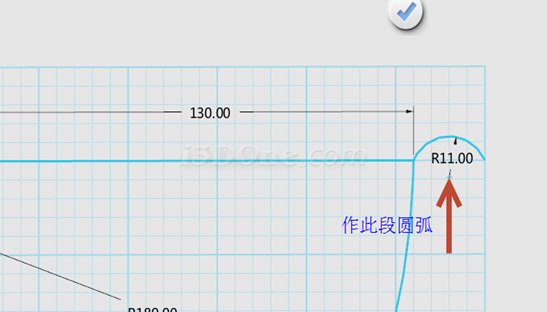

4.选择“草图绘制”中的“圆弧”，，，，，参考下图所示数据作一段圆弧，，，，，如图所示

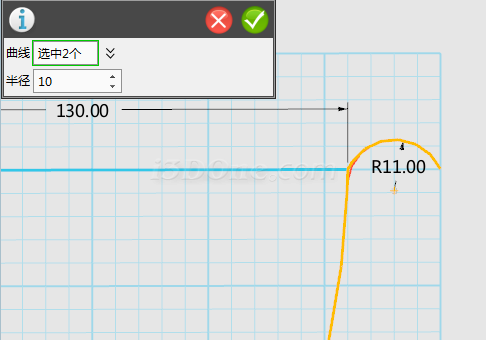

然后选择“草图编辑”中的“链状圆角”（圆角半径10），，，，，如下图所示

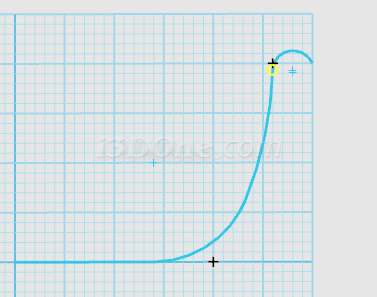

5.选择“草图编辑”中的“单击修剪”工具，，，，，剪去不需要的线段，，，，，如图所示

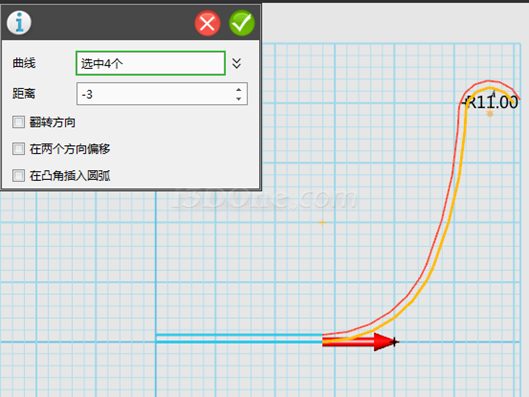

然后选择“草图编辑”中的“偏移曲线”工具，，，，，对上图曲线举行偏移操作，，，，，如图所示

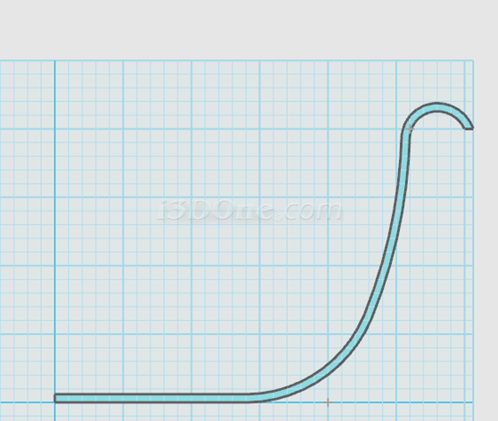

最后使用“直线”工具关闭草图，，，，，完成退却出草图，，，，，如图所示

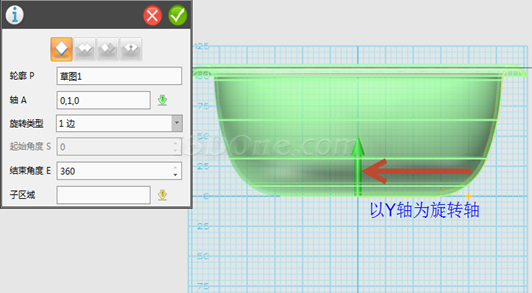

6.选择“特征造型”中的“旋转”工具，，，，，以Y轴为旋转轴，，，，，如图所示
至此，，，，，果篮的基本体的设计与制作完成。。 。。 。。。

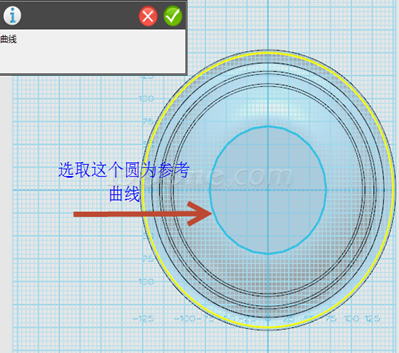

你还可以为果篮设计一个底座（选作），，，，，通过∥拷寮几何体”与“偏移曲线”的方法来完成。。 。。 。。。
（1）选取“草图绘制”中的∥拷寮几何体”工具，，，，，如图所示

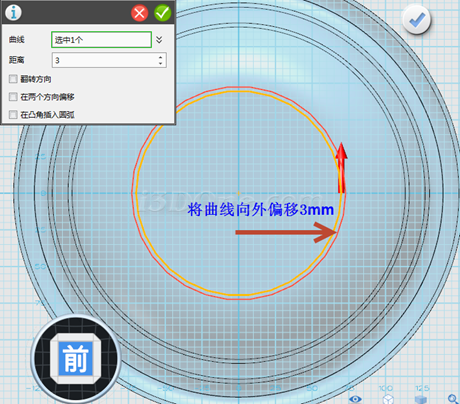

（2）选择“草图编辑”中的“偏移曲线”工具，，，，，将曲线向外偏移3mm，，，，，形成一个圆环，，，，，如图所示

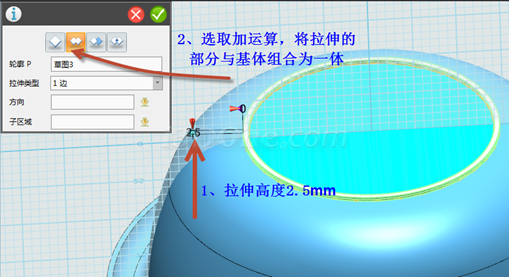

（3）选择“特征造型”中的“拉伸”工具，，，，，拉伸高度2.5mm，，，，，并选取“加运算”下令，，，，，如图所示

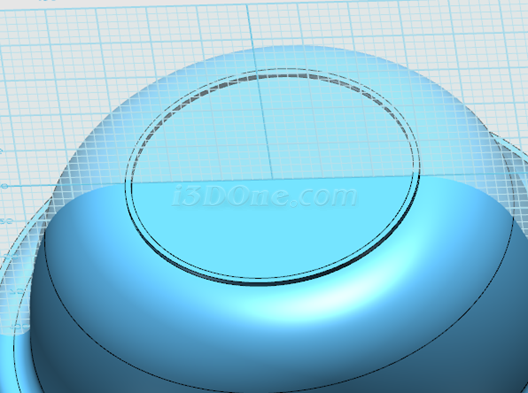

最后效果如图所示
（二）果篮侧面和底面的方型小孔设计与制作
7.首先在“视图导航”中选择“上”，，，，，并将鼠标指向浮动工具栏上选择“眼睛”，，，，，然后选择“自动对齐视图”，，，，，摆正基本体。。 。。 。。。

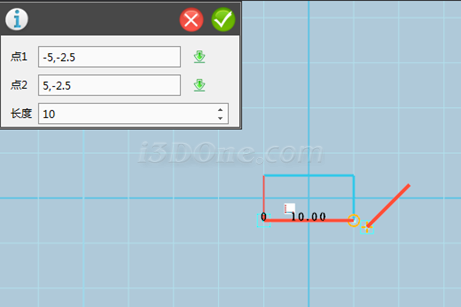

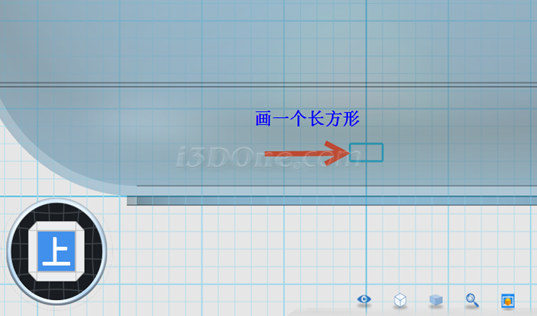

选择“草图绘制”中的“直线”工具，，，，，平面选取基准平面，，，，，在合适的位置画出一个10?5的长方形，，，，，如图所示

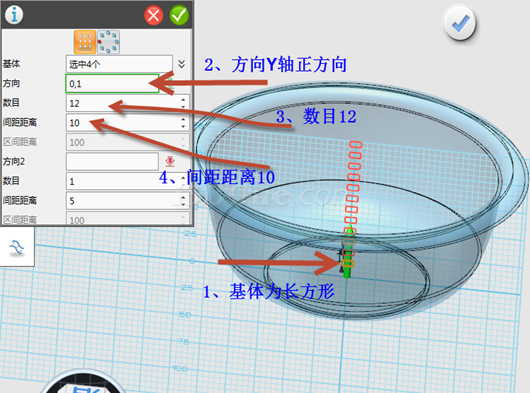

8.选择“基本编辑”中的“阵列”，，，，，基体为长方形，，，，，偏向（0，，，，，1）Y轴正偏向，，，，，数目12，，，，，间距10，，，，，如图所示

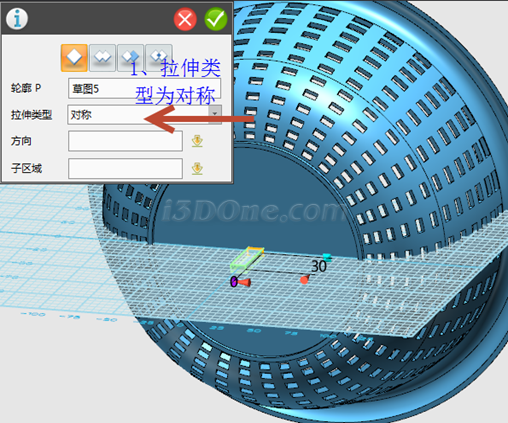

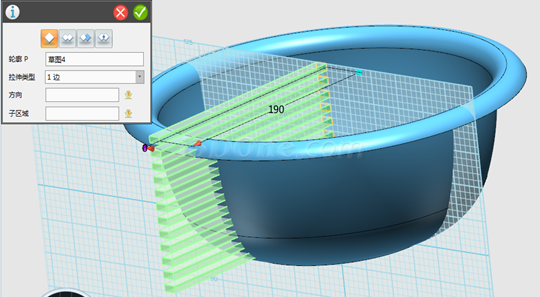

9.选择“特征造型”中的“拉伸”，，，，，将其拉伸长度适当凌驾基本体外边沿，，，，，如图所示

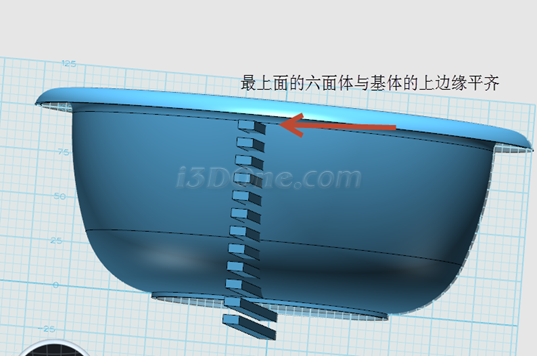

然后选择“基本编辑”中的“移动”，，，，，并选取其中的“动态移动”下令，，，，，将其向下移动适当距离，，，，，使最上面的六面体与基本体的上边沿平齐，，，，，如图所示

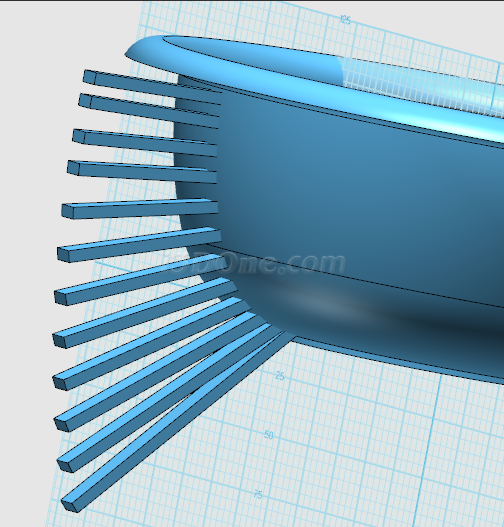

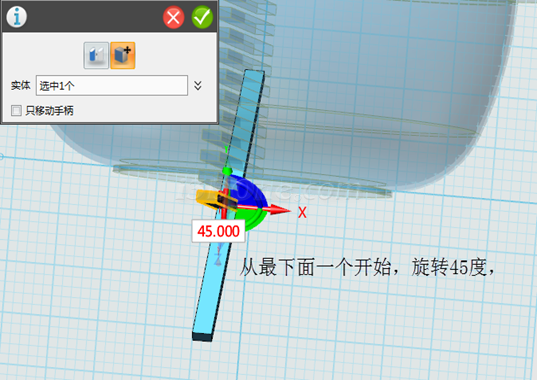

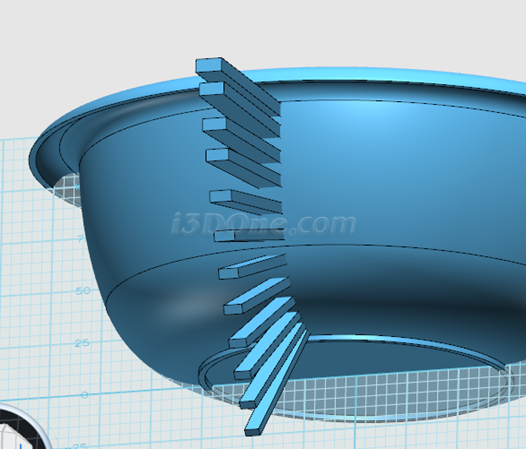

继续选择“基本编辑”中的“移动”，，，，，并选取其中的“动态移动”下令，，，，，调解每个六面体的角度，，，，，从最下面一个最先，，，，，旋转45度，，，，，依次镌汰5度，，，，，（第二个旋转40度，，，，，第三个旋转35度，，，，，直到第九个）如图所示

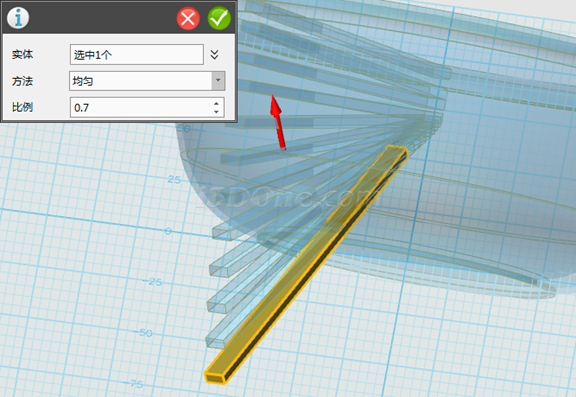

10.选择“基本编辑”中的“缩放”，，，，，从下向上举行缩放操作，，，，，最下面一个（第一个）缩放比例值为0.7，，，，，依次增添0.05（第二个为0.75，，，，，第三个为0.8），，，，，到最后一个为1.25

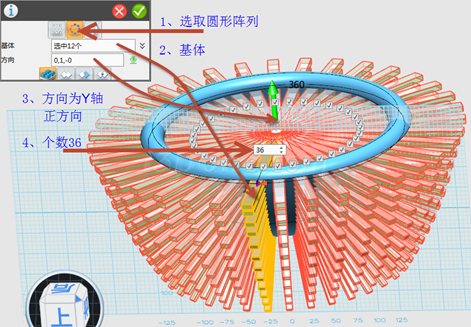

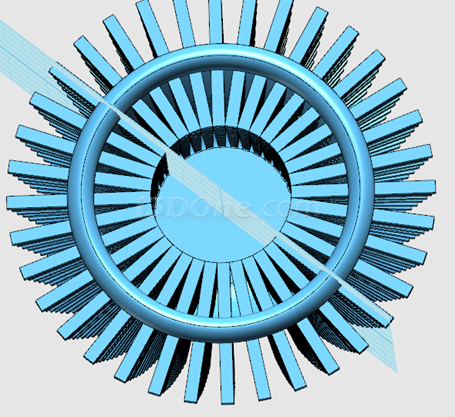

11.选择“基本编辑”中的“阵列”，，，，，并选取“圆形阵列”下令，，，，，基体为12个六面体，，，，，偏向为Y轴的正偏向，，，，，个数参考数值36，，，，，如图所示
12.将中心六面体相交部分去掉，，，，，为的是能乐成举行组合编辑操作，，，，，（在实践中发明不可直接举行组合编辑，，，，，去掉中心交织部分就OK了）

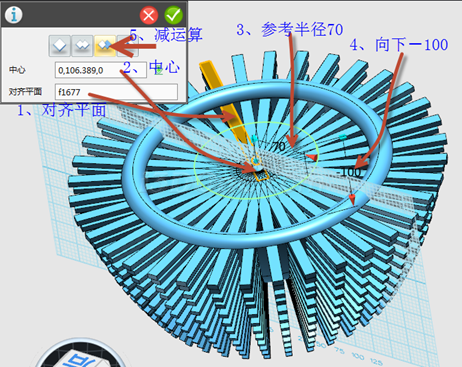

选择“基本实体”的中的“圆柱体”，，，，，参考如下数据举行操作，，，，，如图所示

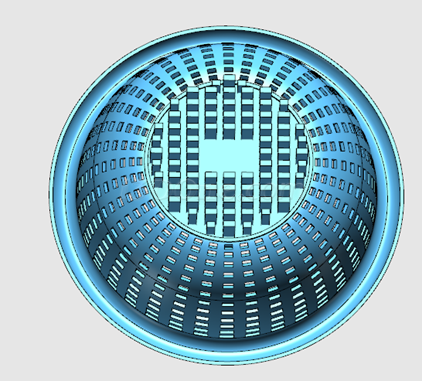

最后效果，，，，，如图所示

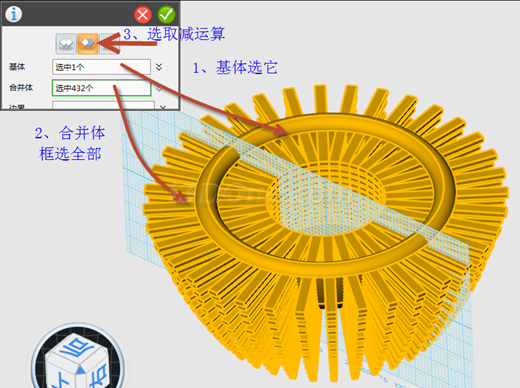

选择“组合编辑”工具，，，，，参考下图操作，，，，，如图所示

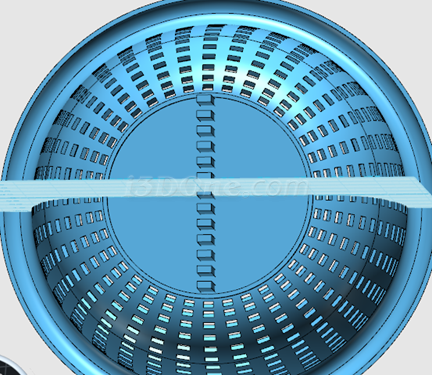

到此果篮侧面的方型小孔设计与制作完成，，，，，效果如图所示
13.下面来设计与制作果篮底面的方型小孔，，，，，首先在“视图导航”中选择“前”，，，，，并将鼠标指向浮动工具栏上选择“眼睛”，，，，，然后选择“自动对齐视图”，，，，，摆正基本体。。 。。 。。。

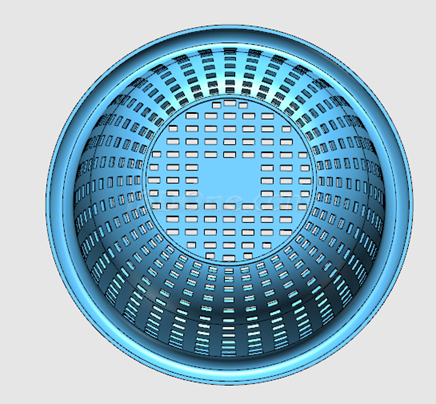

选择“草图绘制”中的“直线”工具，，，，，选择果篮底面作为草图绘制的基准平面，，，，，放大视图，，，，，作如图所示的一个长方形，，，，，完成退却出草图。。 。。 。。。
然后对草图举行“拉伸”操作，，，，，如图所示

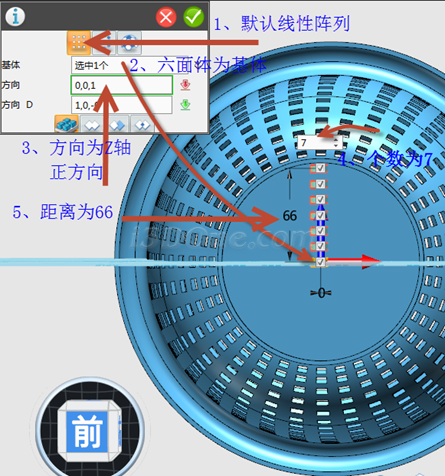

14.选择“基本编辑”中的“阵列”，，，，，选取“线性阵列”，，，，，参考下图数值举行设置，，，，，如图所示
同上，，，，，偏向为Z轴负偏向举行线性阵列，，，，，效果如图所示

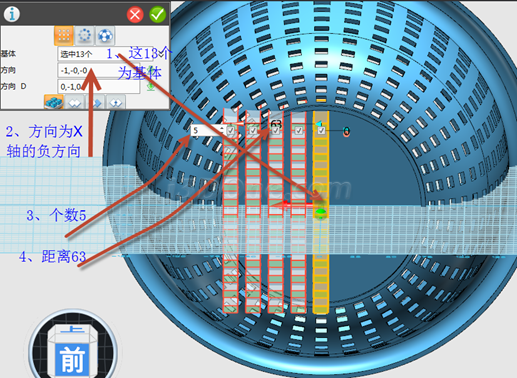

15.继续选择“基本编辑”中的“阵列”，，，，，按下图所示参数举行线性阵列，，，，，如图所示

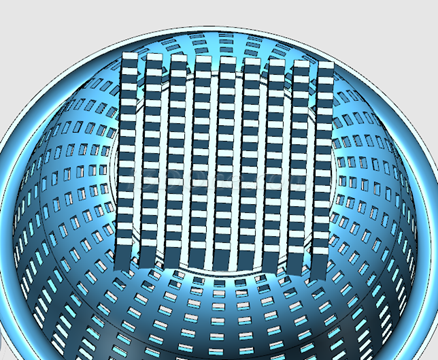

同上，，，，，偏向为X轴负偏向举行线性阵列，，，，，效果如图所示
16.凭证情形删除多余的六面体，，，，，边沿处可以适当举行绽放等调解，，，，，同时删除中心的9个六面体（也算一处小的修饰），，，，，如图所示

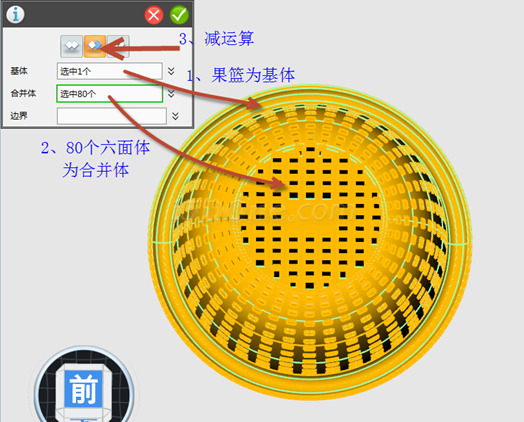

17.选择“组合编辑”工具，，，，，参考如图所示操作，，，，，如图所示
确定后，，，，，效果如图所示
（注：果篮底部的方形小孔设计与制作至此所有完成。。 。。 。。。感受不敷细腻，，，，，主要是边沿处小孔的处置惩罚还可以刷新，，，，，请学习者自行思索解决要领。。 。。 。。。）

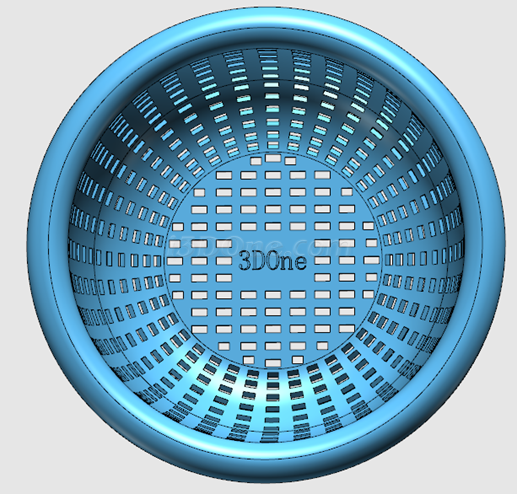

18.在果篮底面预制文字，，，，，并将其拉伸2mm，，，，，如图所示

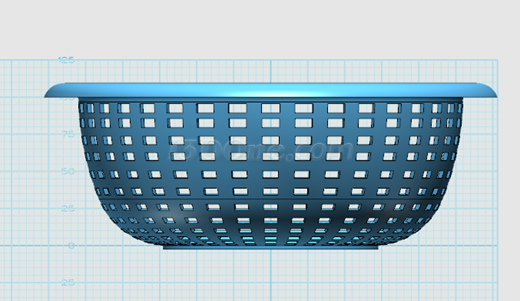

至此，，，，，果篮的设计与制作所有完成。。 。。 。。。同砚们也可以随着做一做，，，，，一起收获盛夏的果实。。 。。 。。。
