模具关于产品生产的主要性不言而喻，，，，，，，，而一套好的模具是需要模具设计师对生产工艺有深刻明确。。。。。。。同时，，，，，，，，有一套功效强盛的模具设计软件也是必不可少的。。。。。。。

模具设计需要涉及分模操作，，，，，，，，硬砍分模是现在模具行业主流的分模要领。。。。。。。中望3D作为一款专业的三维CAD设计软件，，，，，，，，其无邪的做面及实体布尔操作功效，，，，，，，，可以资助设计师在举行硬砍分模时抵达越发高效的效果。。。。。。。下面我们以一个结构部件来向各人先容中望3D是怎样实现硬砍分模操作的。。。。。。。

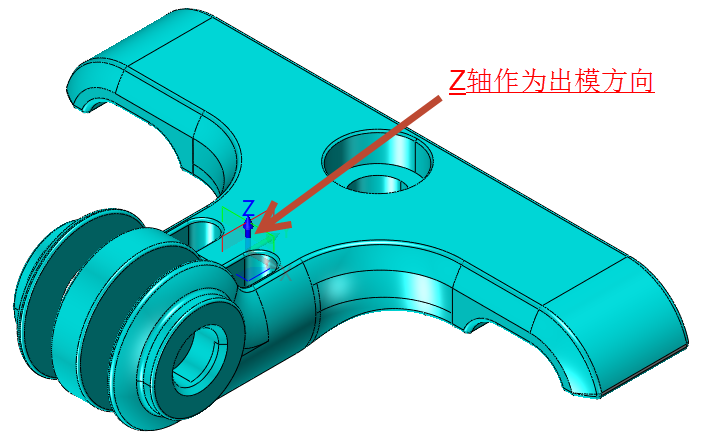

第一步：确定产品出模偏向，，，，，，，，如图1所示，，，，，，，，以Z轴偏向作为出模偏向。。。。。。。


图1 确定出摸偏向

第二步：建设主分型面。。。。。。。

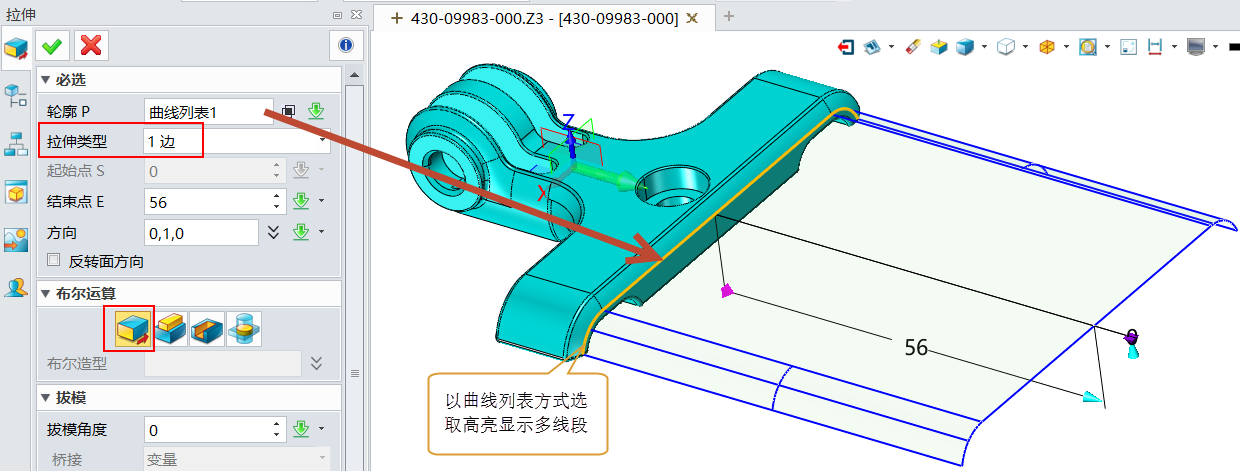

1、使用拉伸功效，，，，，，，，沿着Y偏向拉伸如图2所示曲面。。。。。。。


图2 拉伸曲面

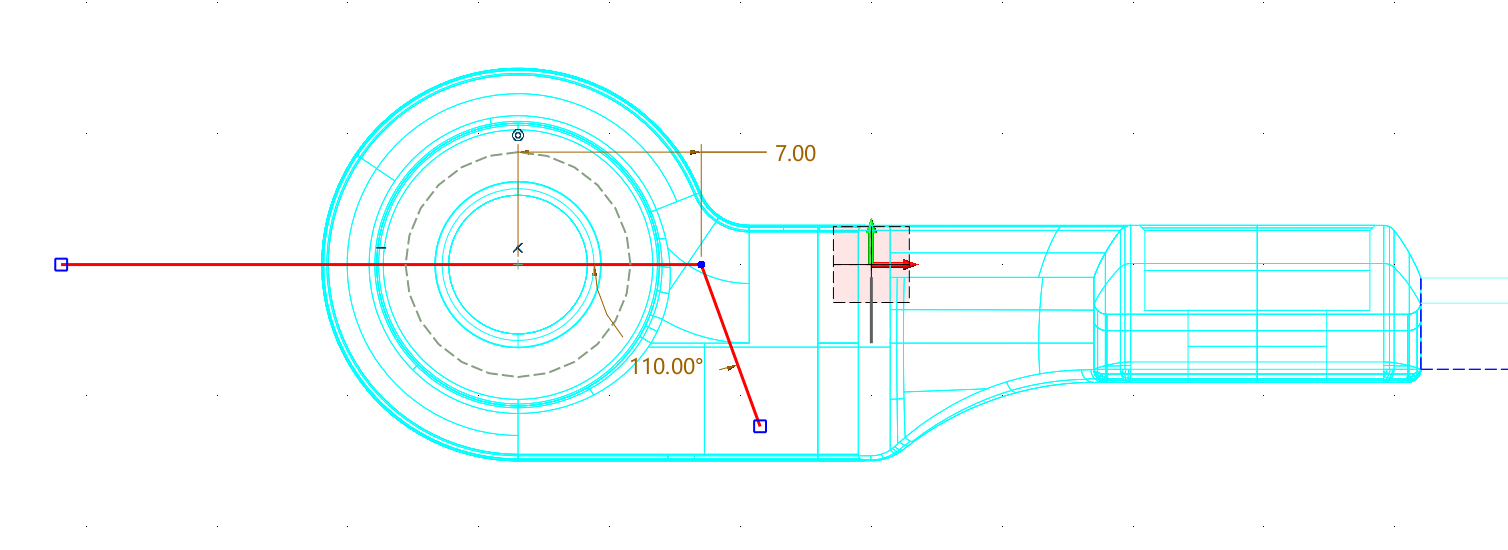

2、划分建设图3与图4所示两个草图，，，，，，，，红色线段为草图线段。。。。。。。

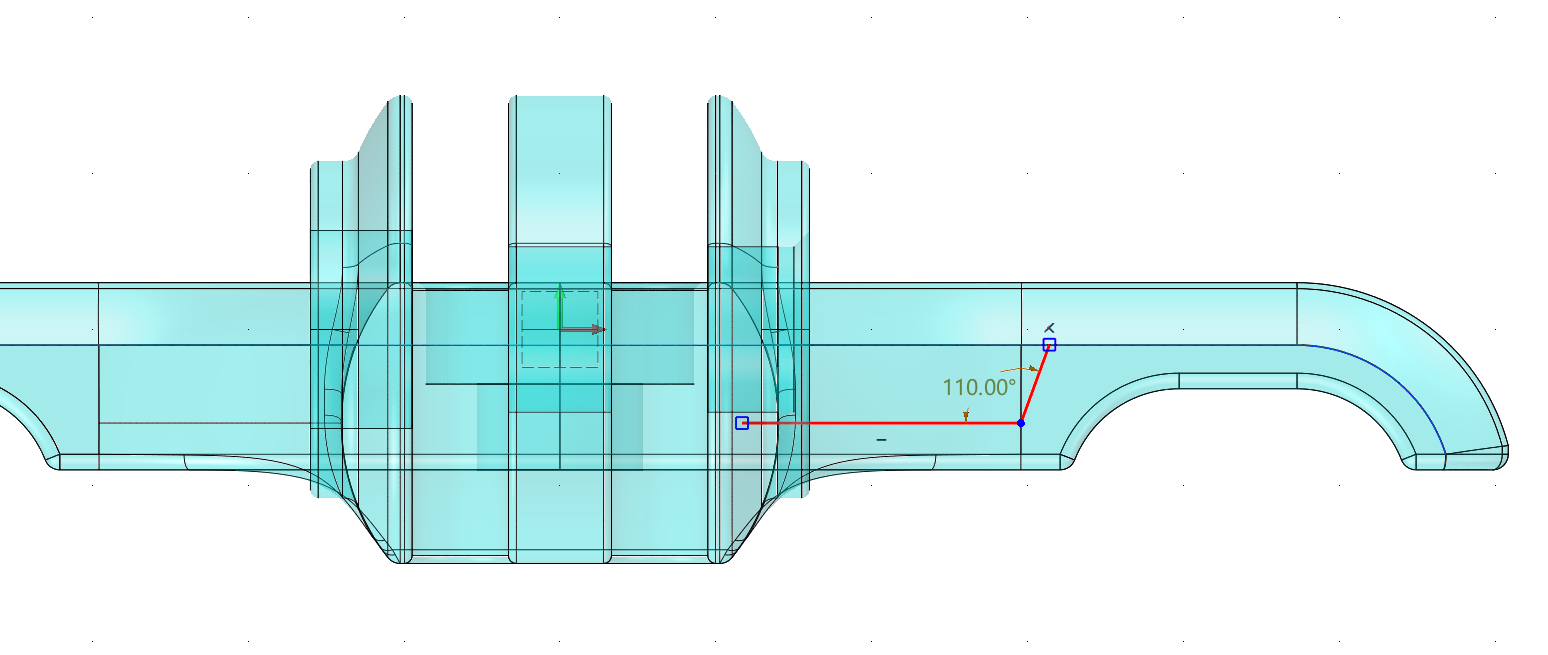

图3 草图1


图4 草图2

3、以草图1、2划分拉伸两个分型面，，，，，，，，如图5、图6所示。。。。。。。

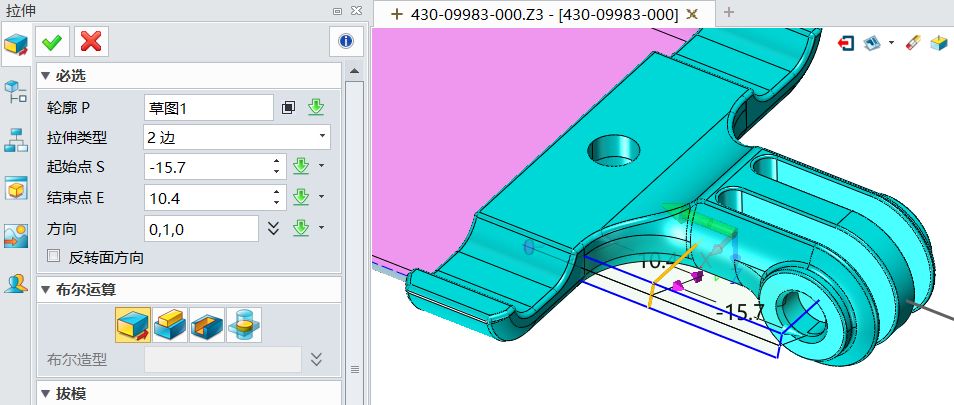

图5 草图1拉伸效果

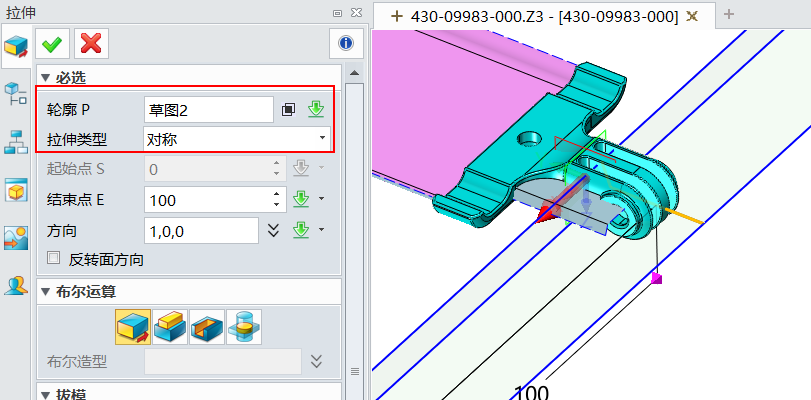

图6 草图2拉伸效果

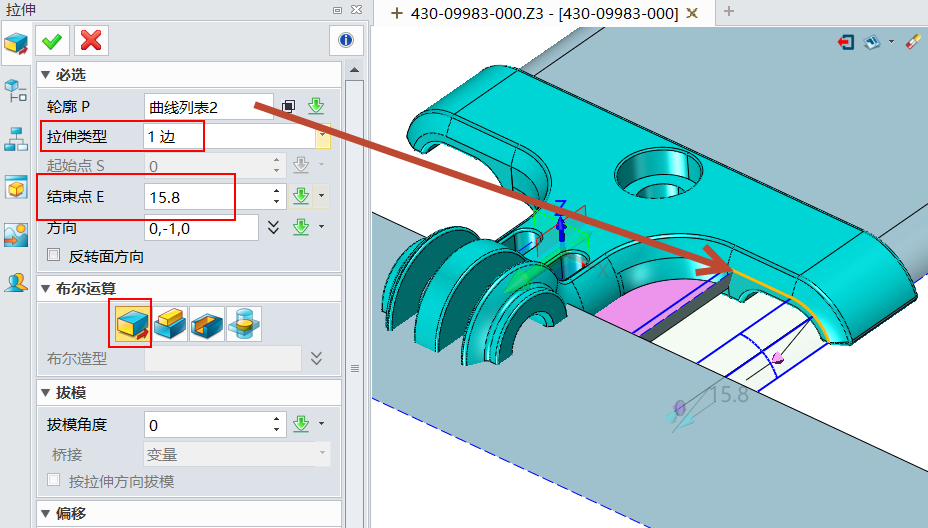

4、以曲线列表方法选取高亮线段拉伸分型面，，，，，，，，如图7所示。。。。。。。


图7 选取拉伸分型面

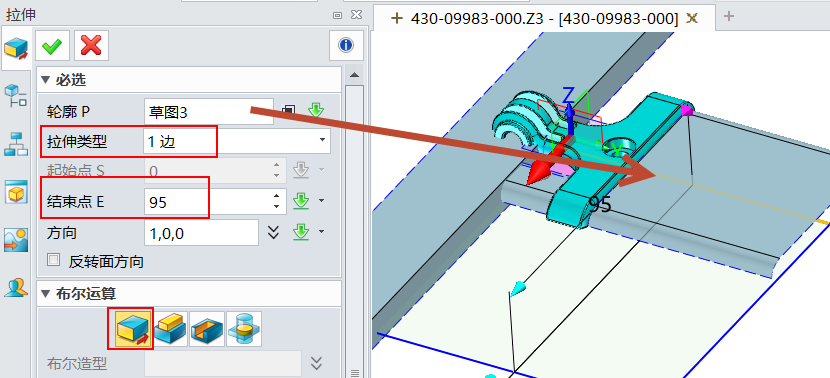

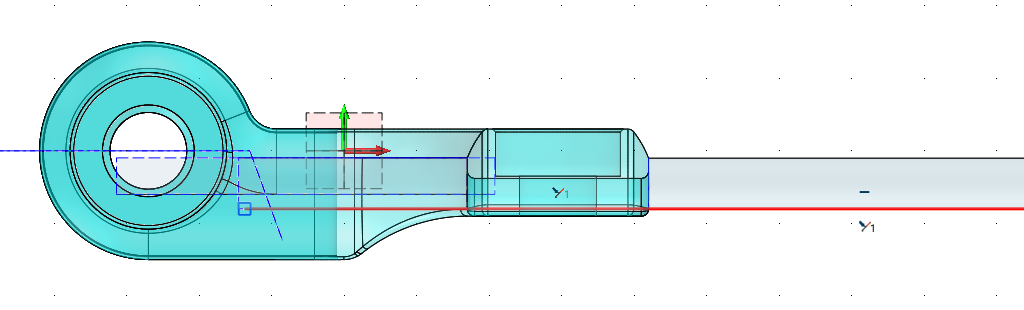

5、以图8所示草图3为拉伸工具，，，，，，，，建设分型曲面，，，，，，，，如图9所示。。。。。。。


图8 草图3


图9 草图3拉伸效果

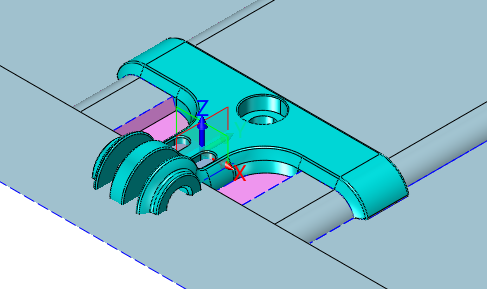

6、如图10所示修剪分型面，，，，，，，，使用曲面模浚浚�？？？榈那妗⑶咝藜艄πЩ侄陨厦娼ㄉ璧姆中兔婢傩行藜舨僮鳎�，，，，，，，图11是修剪后的效果图。。。。。。。


图10 修剪分型面

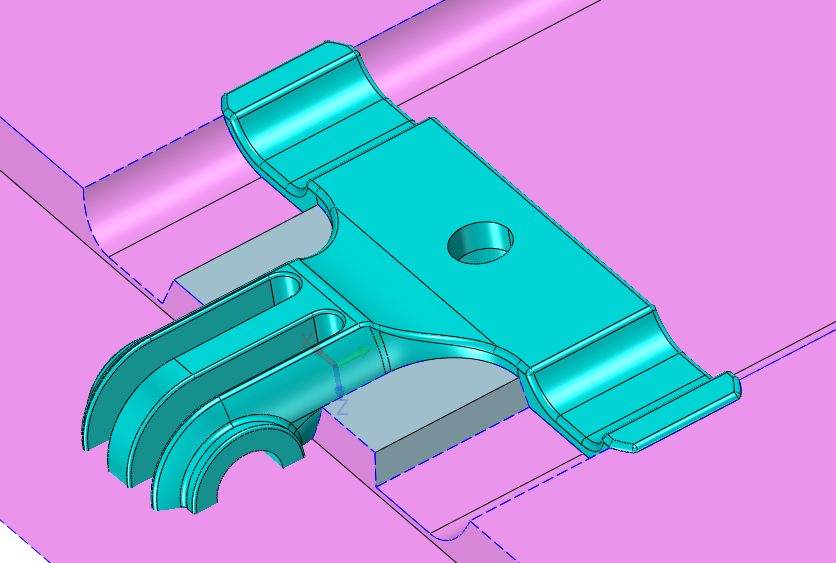

图11 修剪后效果图

第三步：划分拉伸两个圆柱体作为支解碰插穿孔使用，，，，，，，，如图12所示。。。。。。。

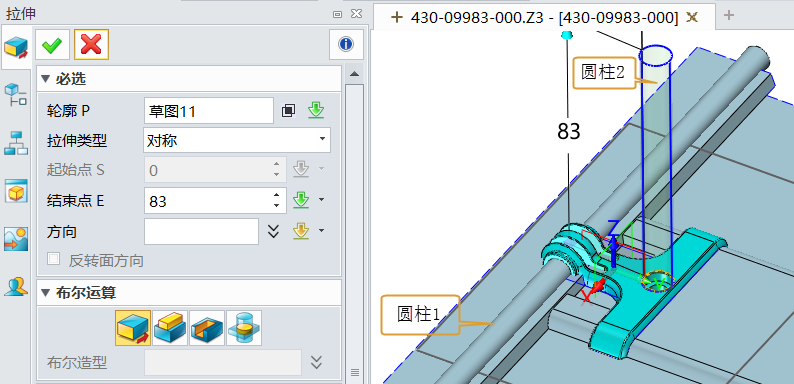

图12 拉伸圆柱体

第四步：建设分模坯料体，，，，，，，，如图13所示。。。。。。。

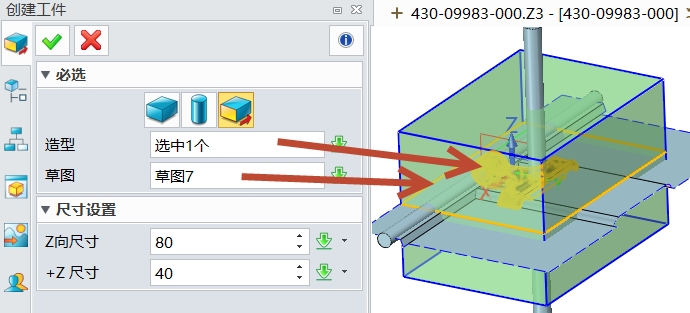

图13建设分模坯料体

第五步：使用造型模浚浚�？？？橹械摹白楹稀惫πВ�，，，，，，，使用产品对坯料举行求差操作，，，，，，，，如图14所示。。。。。。。

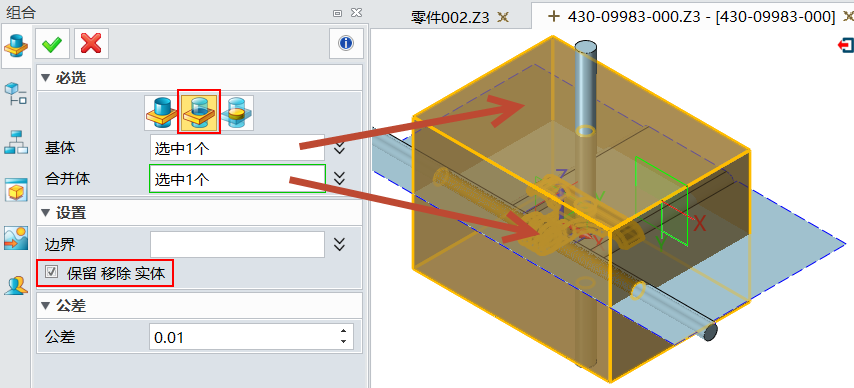

图14 求差操作

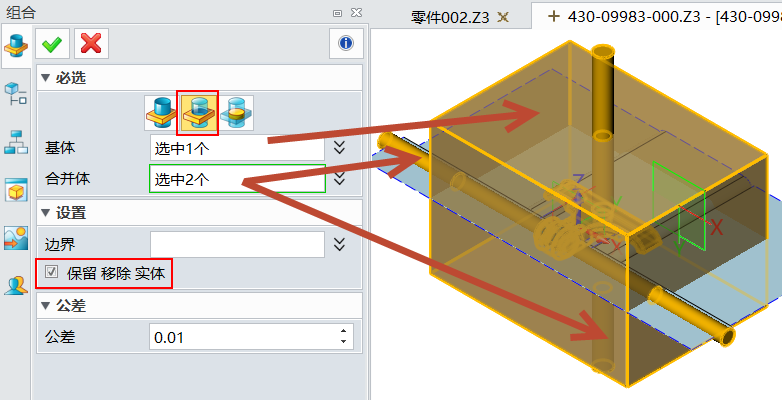

第六步：使用造型模浚浚�？？？橹械摹白楹稀惫πВ�，，，，，，，使用两圆柱体对坏料举行求差操作，，，，，，，，如图15所示。。。。。。。


图15 求差操作

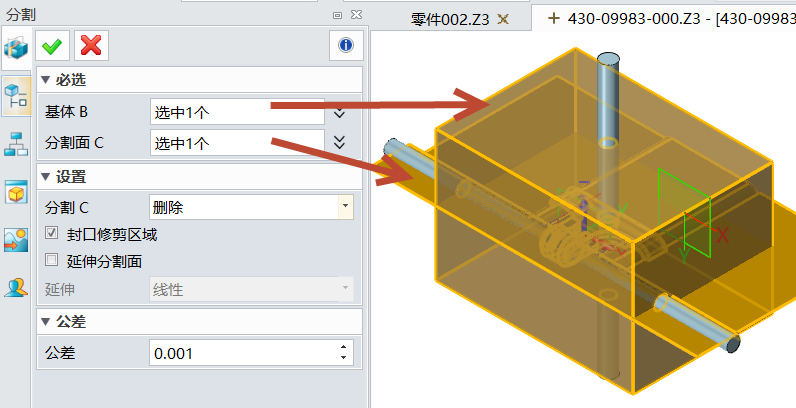

第七步：使用造型模浚浚�？？？橹械摹爸Ы狻惫πВ�，，，，，，，使用分型面临求差后的坯料举行支解操作，，，，，，，，支解后就把前后模分出来，，，，，，，，如图16所示。。。。。。。


图16 支解操作

支解后效果如图17所示，，，，，，，，最后获得前后模仁。。。。。。。

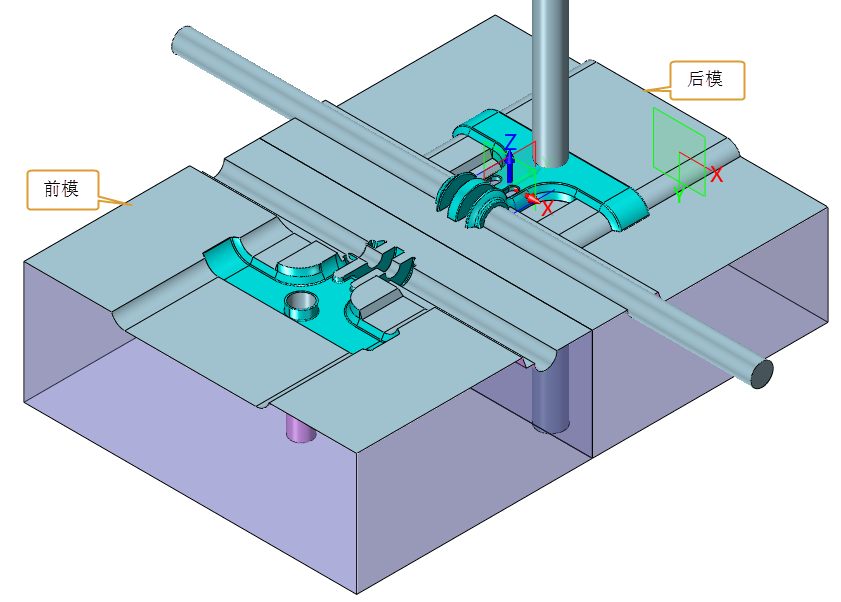

图17 支解后效果

通过上面的操作，，，，，，，，产品的分模就所有完成了。。。。。。。中望3D支持直接选取产品边作为拉伸的工具，，，，，，，，让分型面建设更无邪，，，，，，，，并且不需要像其他软件一样，，，，，，，，要把完整的前后模面抽取出来才华举行分模，，，，，，，，而只要建设好分型面后就可以使用支解功效把前后模支解出来，，，，，，，，操作很是的简朴快捷。。。。。。。中望3D是设计师高效完成模具设计的最佳利器。。。。。。。
