本文由佛山市荣山中学的赵粤平先生供稿
学习目的：
1.学会使用圆柱折弯下令
2.能够使用直线下令绘制关闭草图并拉伸
3.能够使用预制文字下令在实体上举行刻字
4.能够有创立性的设计三维实体作品
5.起源作育将生涯中的常见物品在三维设计情形中举行表达的能力
同砚们 ，，，，，，，经由上一章的学习 ，，，，，，，我们相识了三维实体设计手艺的主要功效 ，，，，，，，相识了3DOne三维设计软件的强盛功效和简朴易用的操作 ，，，，，，，并掌握了使用3DOne三维设计软件举行设计的基本能力 ，，，，，，，下面我们继续学习它其他的工具和下令 ，，，，，，，让我们进入设计小天地 ，，，，，，，一展小身手！在这一节里 ，，，，，，，我们学习台灯的设计历程和要领。。。。。。 。。

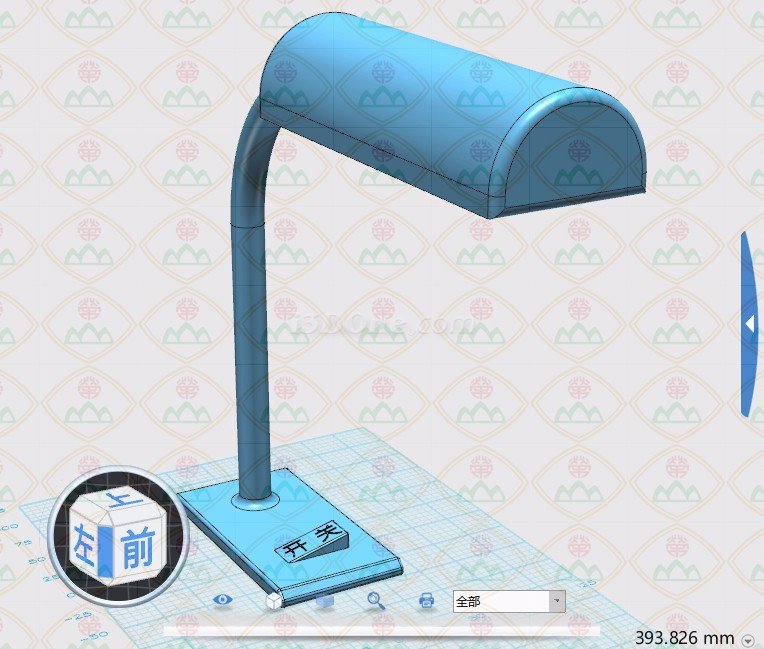

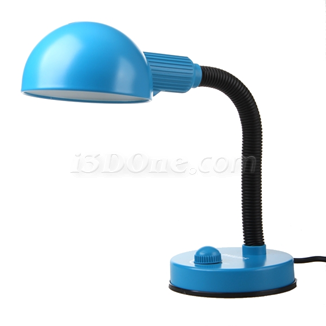

台灯一样平常是由底座、支持灯罩的灯杆、灯罩、光管等部分组成的 ，，，，，，，我们依次设计完成这几个部分 ，，，，，，，然后渲染材质 ，，，，，，，还可以刻上文字 ，，，，，，，这样一台细腻的台灯就制作完成了。。。。。。 。。
图2-1-1
一、设计历程
1.绘制台灯底座
台灯底座是个长方体 ，，，，，，，除了常用的“六面体”下令外 ，，，，，，，也可以再实验一下使用“草图绘制”中的“矩形”下令完成。。。。。。 。。

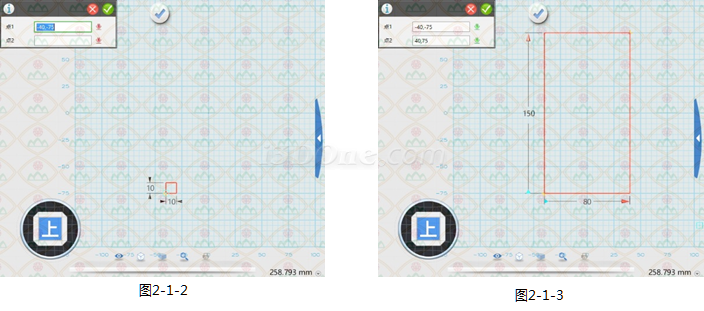

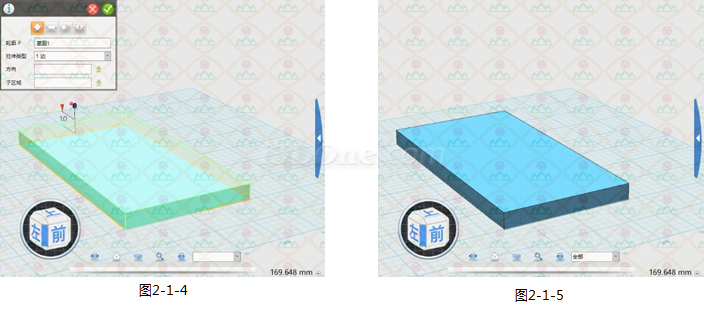

在“草图绘制”中选择“矩形” ，，，，，，，进入草图编辑模式 ，，，，，，，首先界说矩形的左下角位置（如图2-1-2） ，，，，，，，再界说右上角位置（如图2-1-3） ，，，，，，， 绘制完成退却出草图编辑模式 ，，，，，，，“拉伸” ，，，，，，，厚度“10”（如图2-1-4） ，，，，，，，绘制完成（如图2-1-5）。。。。。。 。。
2.绘制台灯直立灯杆

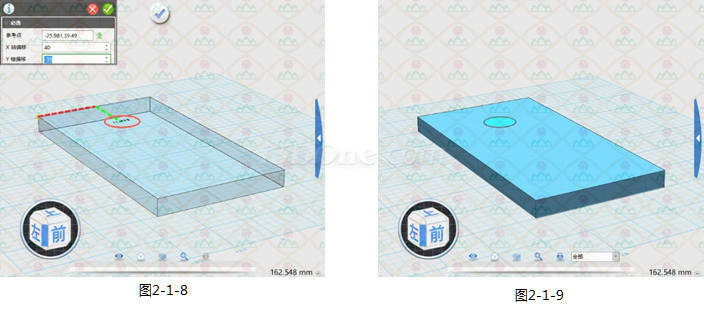

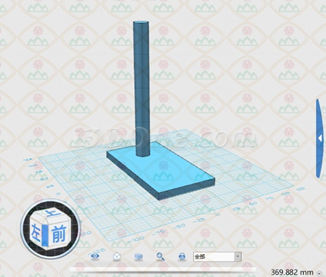

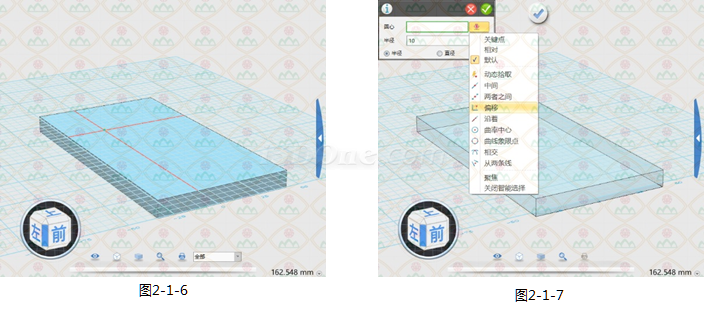

这根灯杆是建设在底座的上底面之上 ，，，，，，，在“草图绘制”中选择“圆形” ，，，，，，，在底座的上底面上恣意位置点击一下 ，，，，，，，这样就选好了是以底座的上底面为草图所在平面（如图2-1-6）。。。。。。 。。进入草图编辑模式 ，，，，，，， 灯杆是建设在上底面的中轴线上 ，，，，，，，因此先要定好圆心的位置 ，，，，，，，通过拖动鼠标的方法 ，，，，，，，难以包管圆心是在中轴线上。。。。。。 。。这次使用“偏移”的方法（如图2-1-7） ，，，，，，，以底座的一个极点为参考点 ，，，，，，，此时的偏移就是以这个参考点为坐标轴原点 ，，，，，，，底座的宽是80 ，，，，，，，因此x轴偏移量为“40” ，，，，，，，y轴的偏移量可设为“-35”（如图2-1-8 ，，，，，，，为何适才是正40 ，，，，，，，现在是负35？？？？？？ ？这是和x、y轴的正负偏向有关） ，，，，，，，圆的半径取10 ，，，，，，，绘制完毕 ，，，，，，，退出草图编辑模式（如图2-1-9）。。。。。。 。。在底座上拉伸刚画好的圆 ，，，，，，，高度180（如图2-1-10）。。。。。。 。。
图2-1-10
2.绘制台灯弯曲灯杆

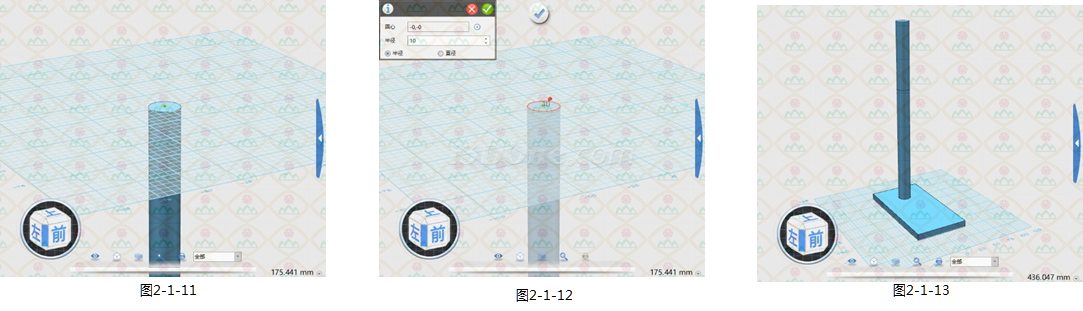

弯曲灯杆是在直立灯杆的基础上弯曲了90度。。。。。。 。。同样 ，，，，，，，在“草图绘制”中选择“圆形” ，，，，，，，在灯杆的上底面上恣意位置点击一下 ，，，，，，，选好以灯杆上底面为草图所在平面（如图2-1-11） ，，，，，，，通过“曲率中心”方法界说好圆心位置 ，，，，，，，半径同样为“10”（如图2-1-12） ，，，，，，，拉伸高度为“100”（如图2-1-13）。。。。。。 。。

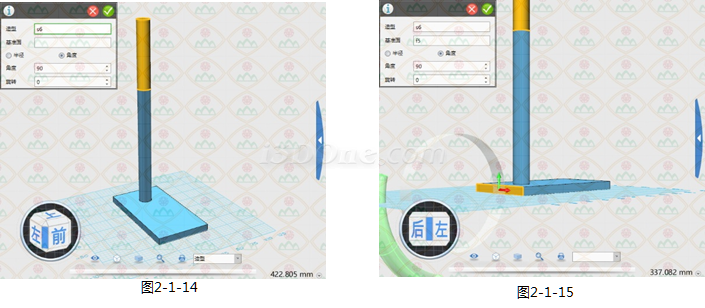

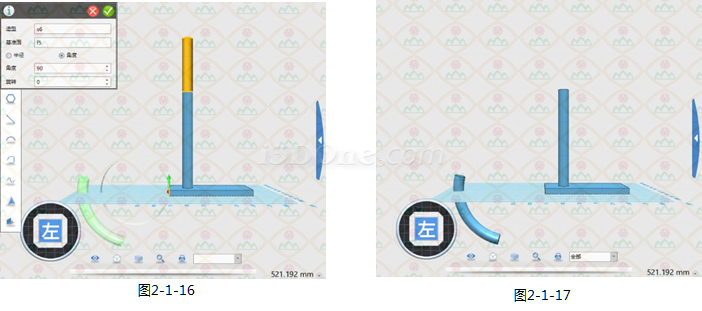

再把这根新建设的灯杆折弯。。。。。。 。。在“特殊功效”中选择“圆柱折弯” ，，，，，，，在“造型”中选择这根灯杆（如图2-1-14） ，，，，，，，在“基准面”中选择底座的后底面（如图2-1-15） ，，，，，，，使用“90”度“角度” ，，，，，，，旋转“0”度（如图2-1-16） ，，，，，，，绘制完成 ，，，，，，，效果如图2-1-17。。。。。。 。。

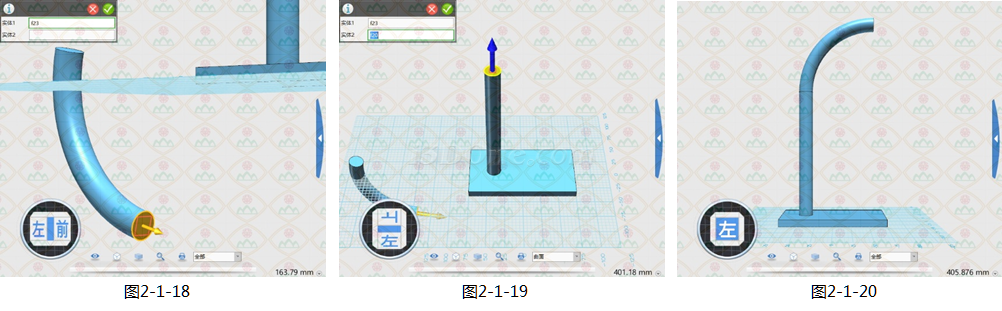

选择“自动吸附” ，，，，，，，“实体1”选择弯曲灯杆的下底面（如图2-1-18） ，，，，，，，“实体2”选择直立灯杆的上底面（如图2-1-19） ，，，，，，，完成安排 ，，，，，，，如图2-1-20。。。。。。 。。
3.绘制台灯灯罩

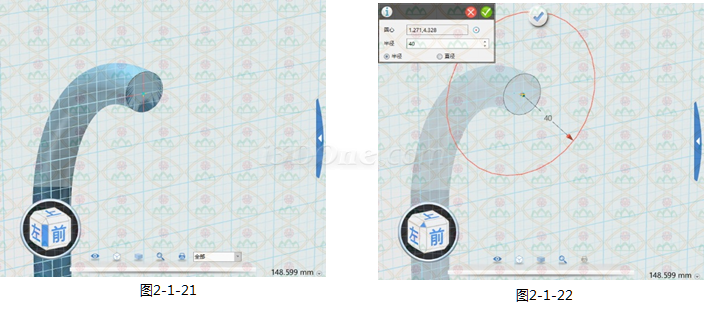

选择“草图绘制”中的“圆形” ，，，，，，，在弯曲灯杆的底面上恣意位置点击一下 ，，，，，，，选好所在平面（注重：有时若是平面欠好选择的话 ，，，，，，，可放大后再行选择 ，，，，，，，如图2-1-21） ，，，，，，，通过“曲率中心”方法界说好圆心位置 ，，，，，，，半径同样为“40”（如图2-1-22）；；；；；；；

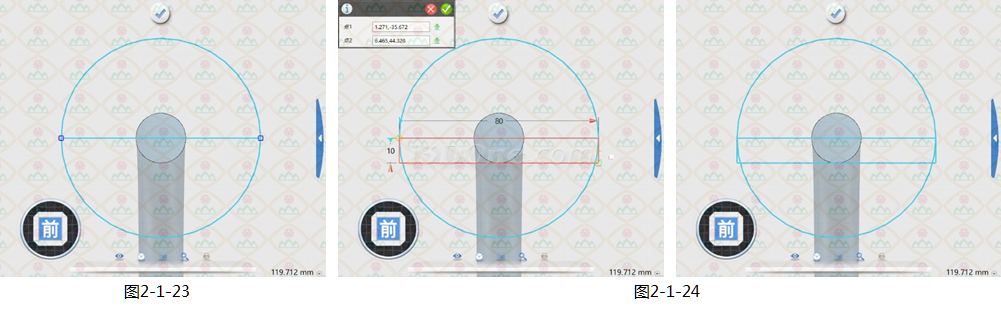

选择“草图绘制”中的“直线” ，，，，，，，绘制出一条水平直径（如图2-1-23）；；；；；；；点击“草图绘制”－“矩形”下令 ，，，，，，，以直径的左端为“点1” ，，，，，，，10×80（注重：操作时可在定好点1位置后先向右拖动鼠标 ，，，，，，，随着长度为圆的直径“80”时 ，，，，，，，再转向下方界说“点2” ，，，，，，，若是宽度很难通过拖动调解为“10”时 ，，，，，，，可以先随意拖动出一个宽度 ，，，，，，，再点击宽度数值举行修改 ，，，，，，，如图2-1-24）；；；；；；；

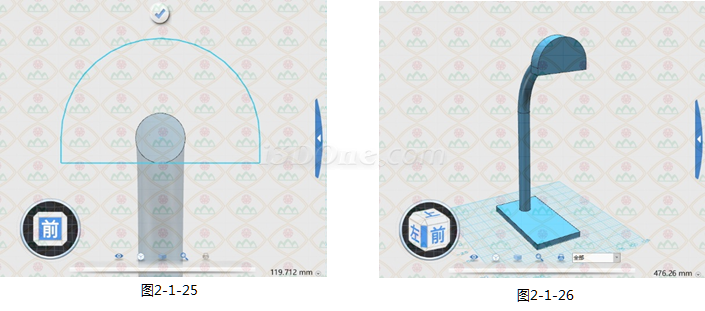

选择“草图编辑”中的“单击修剪” ，，，，，，，删除多余的线段 ，，，，，，，形成半圆＋矩形的形状（如图2-1-25）；；；；；；；“拉伸” ，，，，，，，厚度“20” ，，，，，，，灯罩左侧部分绘制完成（如图2-1-26）。。。。。。 。。

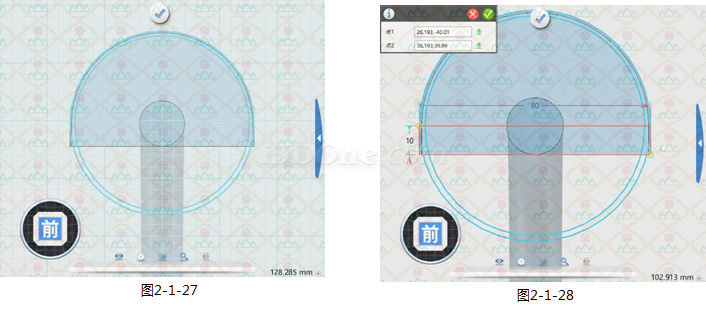

再以灯罩为平面 ，，，，，，，通过“曲率中心”方法界说好圆心位置 ，，，，，，，先绘制一个半径同样为“40” ，，，，，，，再绘制一个半径为“38”的同心圆（如图2-1-27）；；；；；；；同样地 ，，，，，，，以大圆直径的左端为“点1” ，，，，，，，绘制10×80的矩形（如图2-1-28）。。。。。。 。。

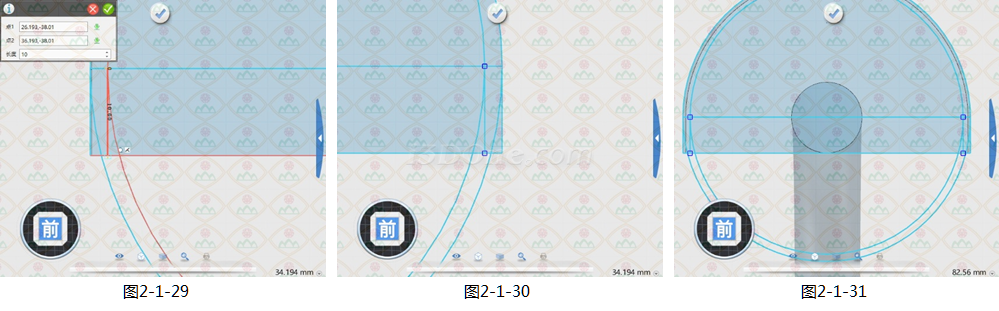

点击“草图绘制”－“直线”下令 ，，，，，，，在左端从小圆与矩形的交点起作长为10的线段 ，，，，，，，组成一个2×10的小矩形（如图2-1-29） ，，，，，，，同样地 ，，，，，，，在右端也绘制出一个2×10的小矩形（如图2-1-30）。。。。。。 。。即 ，，，，，，，在左右两头各有一个2×10的小矩形（如图2-1-31）。。。。。。 。。
点击“草图编辑”－“单击修剪”下令 ，，，，，，，把图2-1-31中多余的线段删除掉 ，，，，，，，只剩下如图2-1-32中的线段。。。。。。 。。
图2-1-32

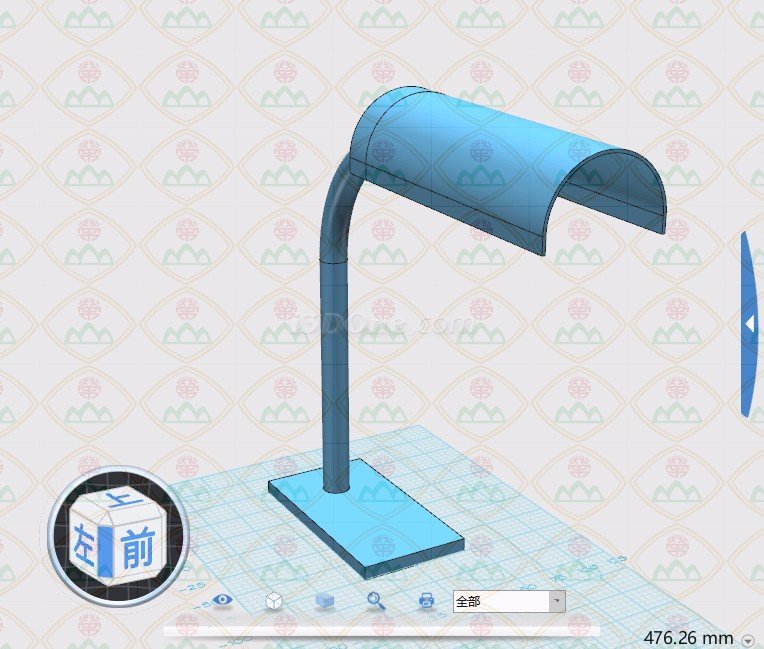

“拉伸” ，，，，，，，长度180 ，，，，，，，绘制成灯罩的中心部分 ，，，，，，，如图2-1-33。。。。。。 。。
图2-1-33

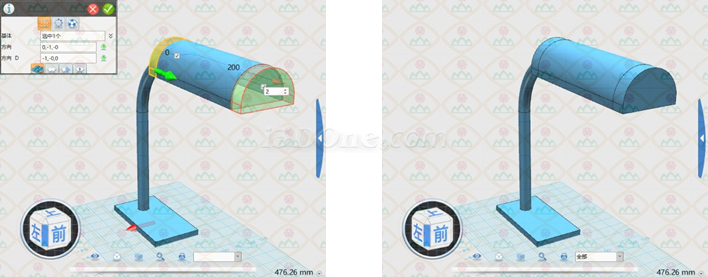

通过“阵列”下令 ，，，，，，，绘制完成灯罩的右侧部分（如图2-1-34）。。。。。。 。。
图2-1-34
4.绘制台灯灯管

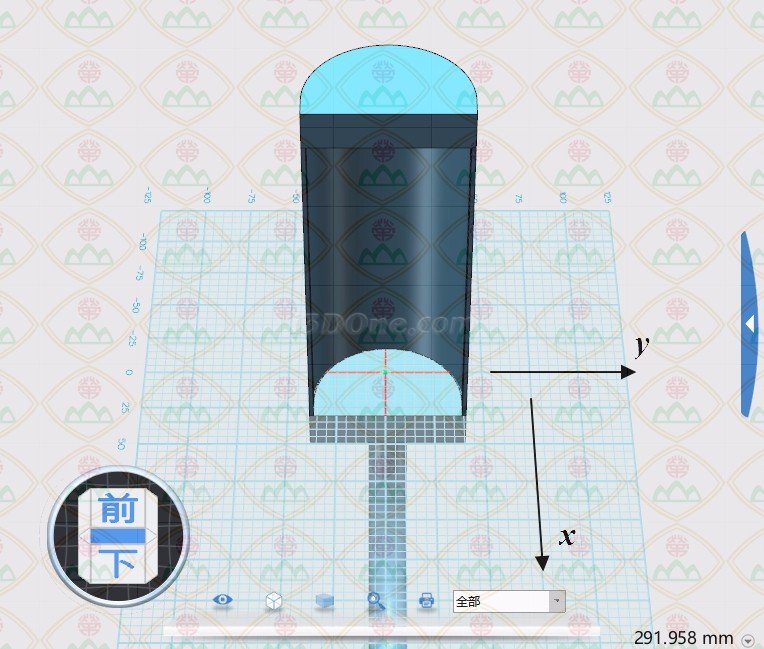

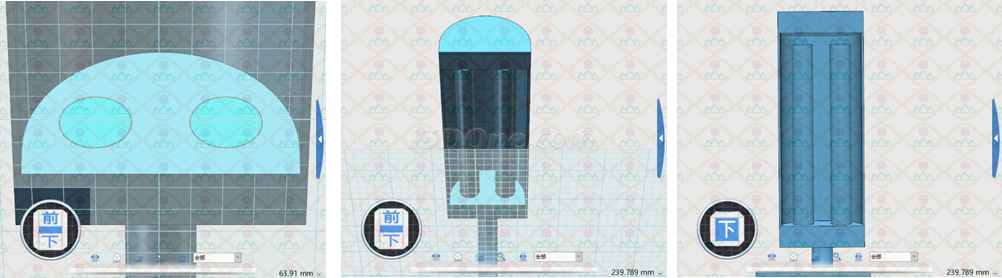

灯管是隐藏在灯罩内里的 ，，，，，，，因此需要调解适当的视角 ，，，，，，，在左侧灯罩面上绘制草图 ，，，，，，，注重：在这个草图中的x、y轴正向跟以往差别 ，，，，，，，如图2-1-35所示。。。。。。 。。
图2-1-35

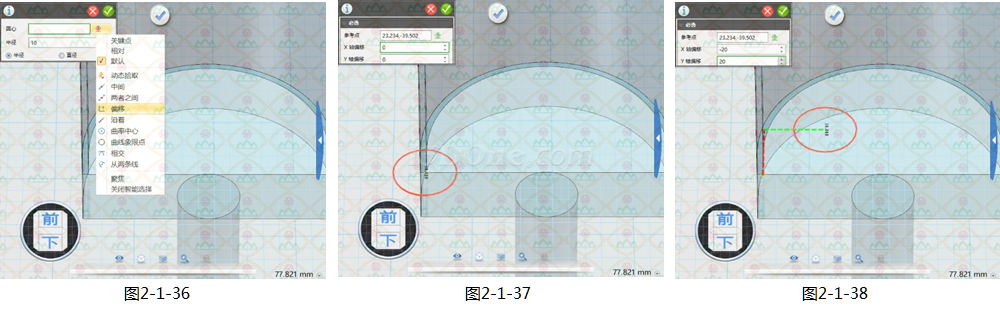

两根灯管的位置是对称的 ，，，，，，，先绘制左边的灯管 ，，，，，，，使用“偏移”方法来界说圆心位置（如图2-1-36）。。。。。。 。。∥拷寮点”选择灯罩内侧左边与截面交点（如图2-1-37） ，，，，，，，X轴偏移“-20” ，，，，，，，Y轴偏移“20”（如图2-1-38） ，，，，，，，半径“10”。。。。。。 。。

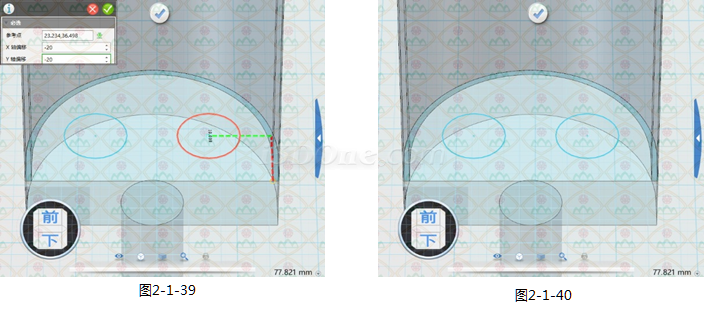

对称地 ，，，，，，，绘制右边的灯管 ，，，，，，，这时的X轴偏移“-20” ，，，，，，，Y轴偏移也是“-20”（如图2-1-39） ，，，，，，，半径“10” ，，，，，，，两根灯管绘制完毕（如图2-1-40）。。。。。。 。。
拉伸170 ，，，，，，，灯管绘制完毕。。。。。。 。。
图2-1-41
5.绘制台灯开关

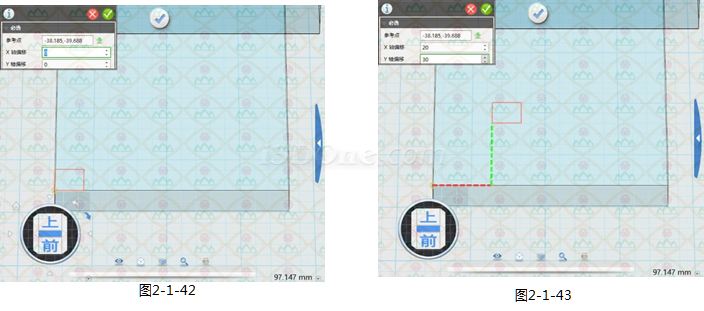

在台灯底座上绘制“矩形” ，，，，，，，通过“偏移”方法 ，，，，，，，先以左下角为∥拷寮点”（如图2-1-42） ，，，，，，，再X轴偏移“20” ，，，，，，，Y轴偏移“30”（如图2-1-43） ，，，，，，，矩形宽20、长40（如图2-1-44） ，，，，，，，拉伸10（如图2-1-45）。。。。。。 。。

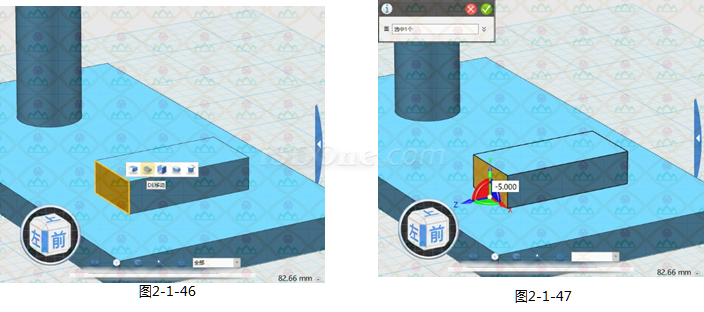

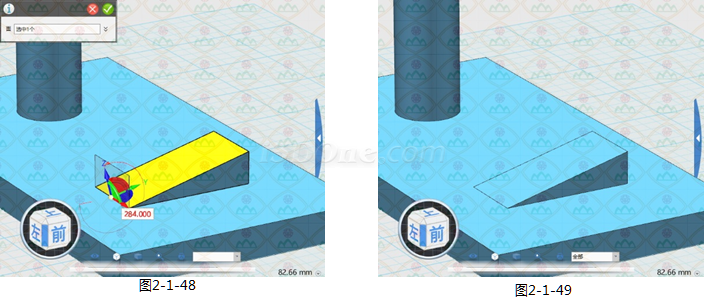

选中开关的左底面 ，，，，，，，“DE移动”下令（如图2-1-46） ，，，，，，，在Y轴上向下移动高度的一半即“-5”（如图2-1-47） ，，，，，，，绕X轴旋转“284”度（如图2-1-48） ，，，，，，，将其“削除”一半（如图2-1-49）。。。。。。 。。

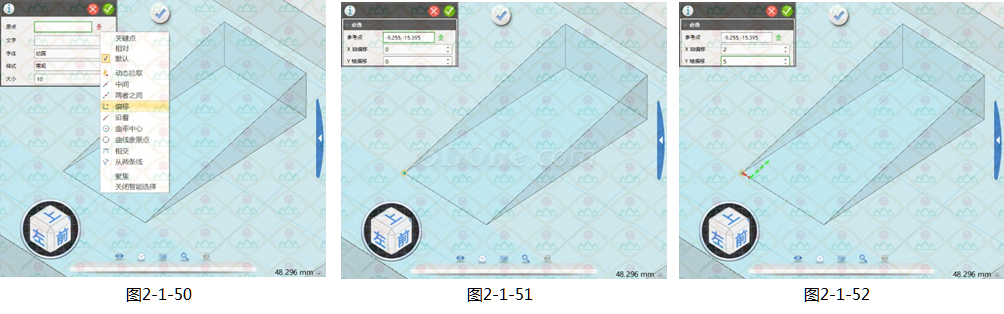

点击“草图绘制”－“预制文字” ，，，，，，，在开关的倾斜平面上建设草图平面 ，，，，，，，“原点”使用“偏移”方法（如图2-1-50） ，，，，，，，∥拷寮点”选择开关的左上角（如图2-1-51） ，，，，，，，X轴偏移“2” ，，，，，，，Y轴偏移“5”（如图2-1-52）。。。。。。 。。

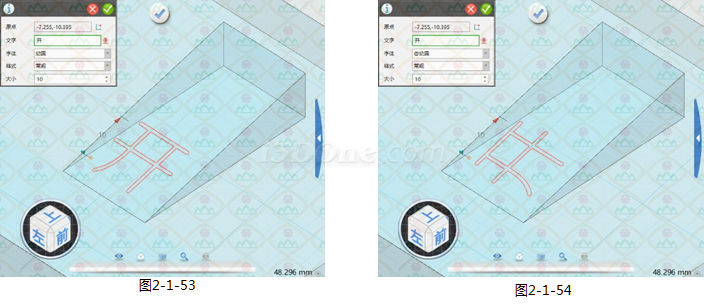

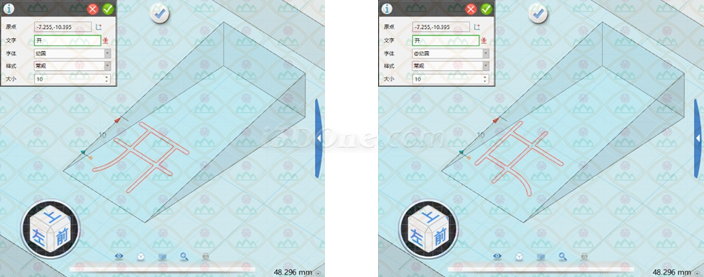

输入文字“开” ，，，，，，，此时的文字偏向与我们设想的纷歧样（如图2-1-53） ，，，，，，，修改字体为“@幼圆” ，，，，，，，文字偏向左转90度（如图2-1-54） ，，，，，，，巨细为“10”。。。。。。 。。
类似地 ，，，，，，，输入“关”字 ，，，，，，，由于文字巨细为10 ，，，，，，，边距为5 ，，，，，，，因此X轴仍偏移“2” ，，，，，，，Y轴偏移量为“5＋10＝15” ，，，，，，，偏向相反 ，，，，，，，为“-15”（如图2-1-55）。。。。。。 。。
图2-1-55

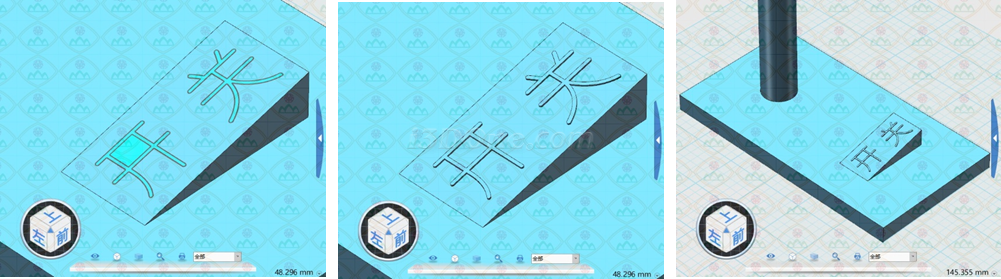

拉伸 ，，，，，，，不可太厚 ，，，，，，，“0.3”左右即可（如图2-1-56）。。。。。。 。。
图2-1-56
6.美化

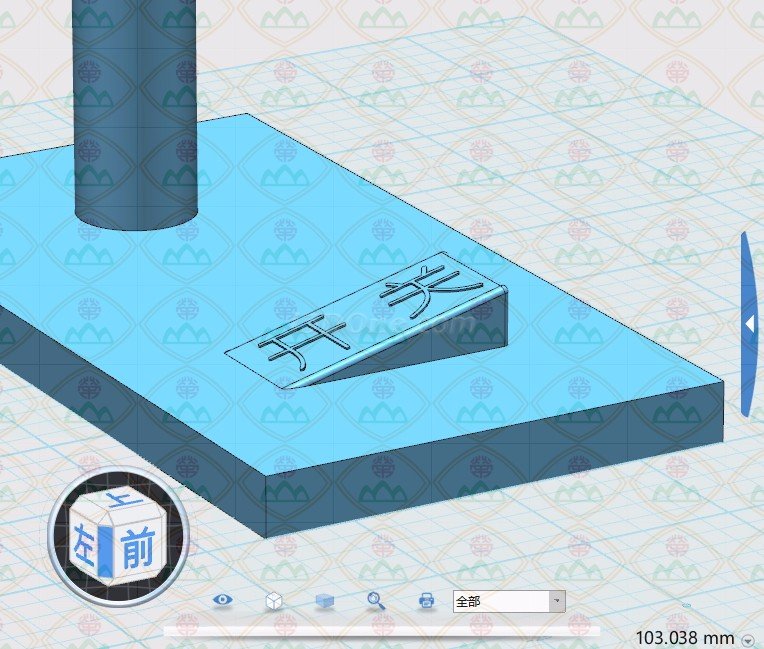

将开关各边设置圆角 ，，，，，，，规模“1” ，，，，，，，如图2-1-57。。。。。。 。。
图2-1-57

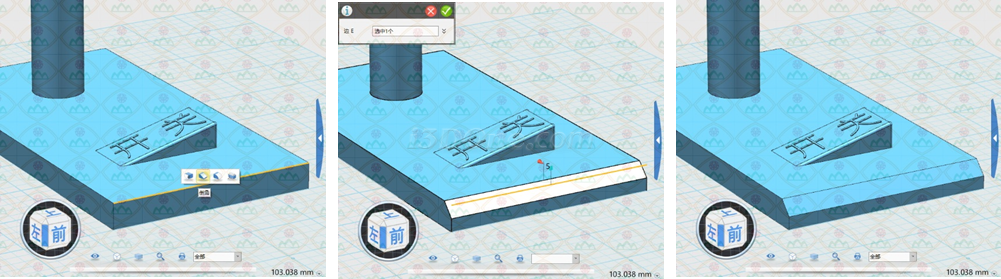

台灯底座 ，，，，，，，选中棱 ，，，，，，，点击“倒角” ，，，，，，，如图2-1-58。。。。。。 。。
图2-1-58

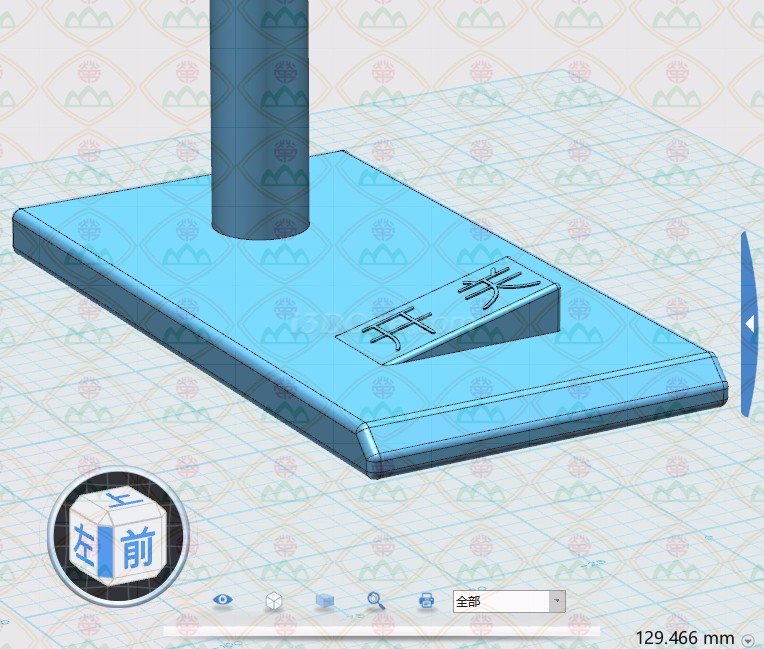

为台灯底座的各条边设置圆角 ，，，，，，，规模“2”（如图2-1-59）。。。。。。 。。
图2-1-59

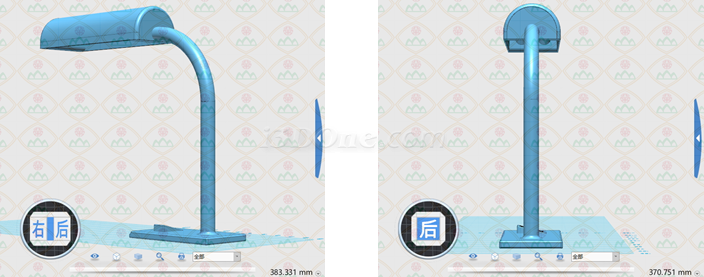

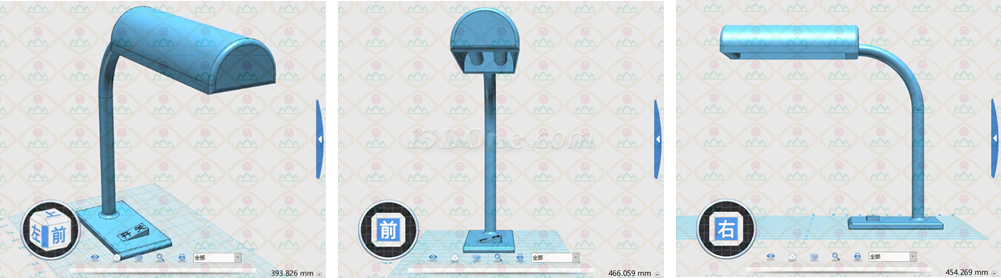

再为台灯的其它各个部件设置圆角 ，，，，，，，如图2-1-60。。。。。。 。。
图2-1-60
至此 ，，，，，，，台灯绘制完毕。。。。。。 。。
二、小拓展
1.在这次绘制历程中 ，，，，，，，我们都是使用草图编辑再拉伸的方法完成 ，，，，，，，制作出来的效果跟以前使用基本实体（六面体、圆柱体）是一样的 ，，，，，，，请同砚们实验一下使用实体来制作。。。。。。 。。

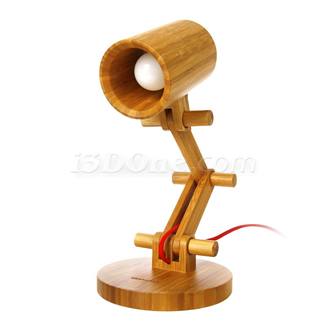

2.随着生涯水平的一直提高 ，，，，，，，产品的极大富厚 ，，，，，，，台灯的造型也变得越来越富厚 ，，，，，，，越来越雅观 ，，，，，，，请同砚们试着把自己的台灯设计处置惩罚 ，，，，，，，并实验着把台灯举行修改、雅观和完善。。。。。。 。。
