本文由佛山市荣山中学的赵粤平先生供稿


学习目的：


1.熟练使用草图相关绘制工具

2.学会使用“旋转”下令结构三维实体的要领

4.学会使用“浮雕”贴图功效

3.学会使用“扭曲”下令修改实体



在这一节里，，，，，，，，我们学习旋转类实体的设计方法，，，，，，，，通过这种要领，，，，，，，，我们能将一个关闭的二维草图，，，，，，，，沿着指定的轴举行旋转，，，，，，，，进而天生三维实体，，，，，，，，下面我们学习怎样用这种要领设计出一个漂亮的花瓶。。。。。。


一、设计历程


1.画出花瓶整体轮廓

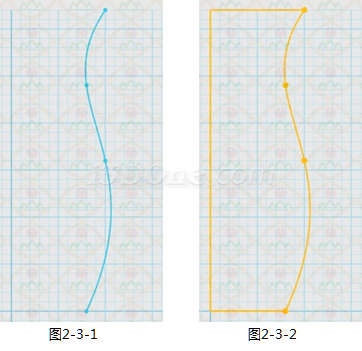

在“草图绘制”中选择“通过点绘制曲线”，，，，，，，，可以通过输入坐标来确定四个拐点（也可以通过鼠标点击）：（40, 0）、（50, 80）、（40, 120）、（50, 160），，，，，，，，按鼠标中键确定，，，，，，，，获得如图2-3-1所示曲线；； ； ；；；；；使用“直线”，，，，，，，，将曲线毗连成如图2-3-2所示关闭图形。。。。。。

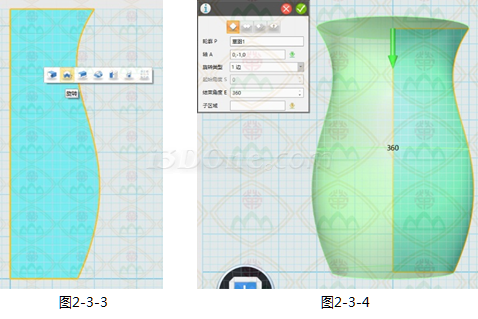

2.确定之后，，，，，，，，退出草图编辑模式，，，，，，，，选中花瓶轮廓，，，，，，，，在快捷菜单中选择“旋转”04-02.jpg（如图2-3-3），，，，，，，，按图2-3-4的设置作出花瓶整体轮廓（如图2-3-5）。。。。。。





图2-3-5

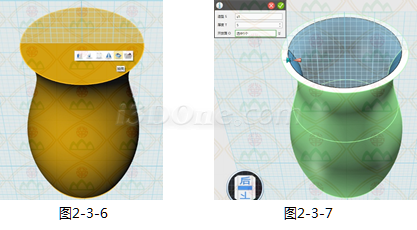

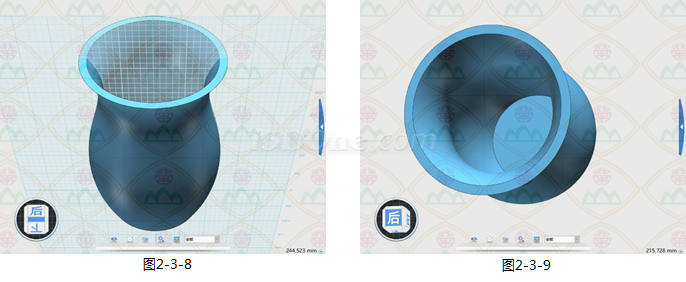

3.现在做出来的是一个“实心”的花瓶，，，，，，，，需要把它“挖空”。。。。。。选中整个花瓶，，，，，，，，在快捷菜单中选择“抽壳”（如图2-3-6）；； ； ；；；；；厚度为“5”，，，，，，，，开放面选中上外貌（如图2-3-7），，，，，，，，即可获得所要花瓶（如图2-3-8）。。。。。。为利便视察，，，，，，，，通过“显示/隐藏”中的“隐藏网格”来“删除”网格（如图2-3-9）。。。。。。







4.装饰瓶身，，，，，，，，给花瓶身贴上图片


在“特殊功效”中选择“浮雕”05-04.jpg，，，，，，，，在“面”中选择花瓶的外外貌，，，，，，，，“最大偏移”为“0”。。。。。。负数，，，，，，，，向实体内部凹陷；； ； ；；；；；正数，，，，，，，，向实体外部凸出；； ； ；；；；；0，，，，，，，，实体外貌。。。。。。

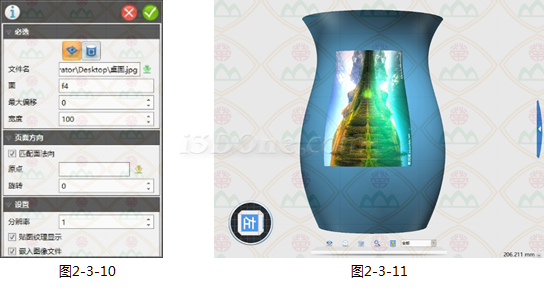

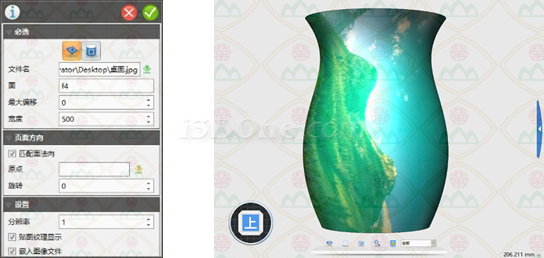

适当调解“宽度”值（如图2-3-10），，，，，，，，数值太小�。。。。。�，，，，，，，就无法贴满整个瓶身（如图2-3-11），，，，，，，，数值太大，，，，，，，，又无法显示整张图片（如图2-3-12）。。。。。。





图2-3-12



原点留空，，，，，，，，则是以瓶身侧面中心为贴图的中心点。。。。。。

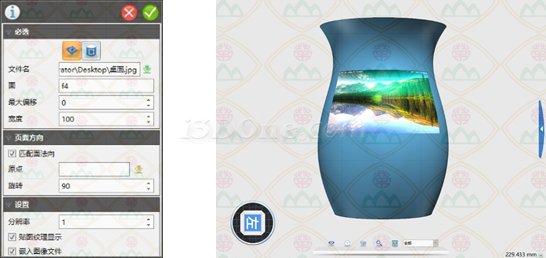

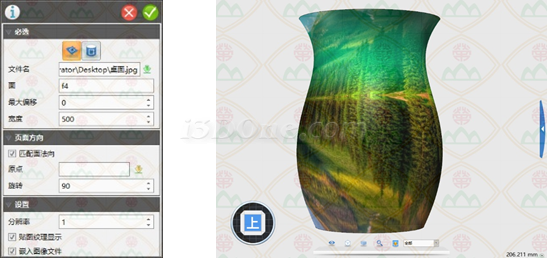

凭证情形，，，，，，，，是否需要将图片“旋转”一个角度（如图2-3-13）。。。。。。



图2-3-13


“区分率”为“1”，，，，，，，，勾选“贴图纹理显示”和“嵌入图像文件”（如图2-3-14）。。。。。。




图2-3-14


5.扭曲花瓶瓶身

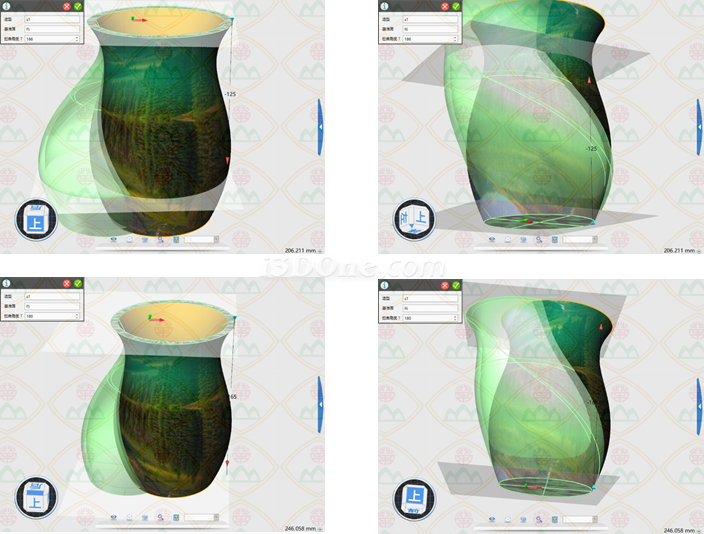

在“特殊功效”中选择“扭曲”05-02.jpg，，，，，，，，“造型”选择整个花瓶，，，，，，，，“基准面”可选上外貌，，，，，，，，也可选下底面，，，，，，，，适当调解扭曲的规模（即哪些部分举行扭曲）和“扭曲角度”，，，，，，，，设置如图2-3-15所示。。。。。。




图2-3-15

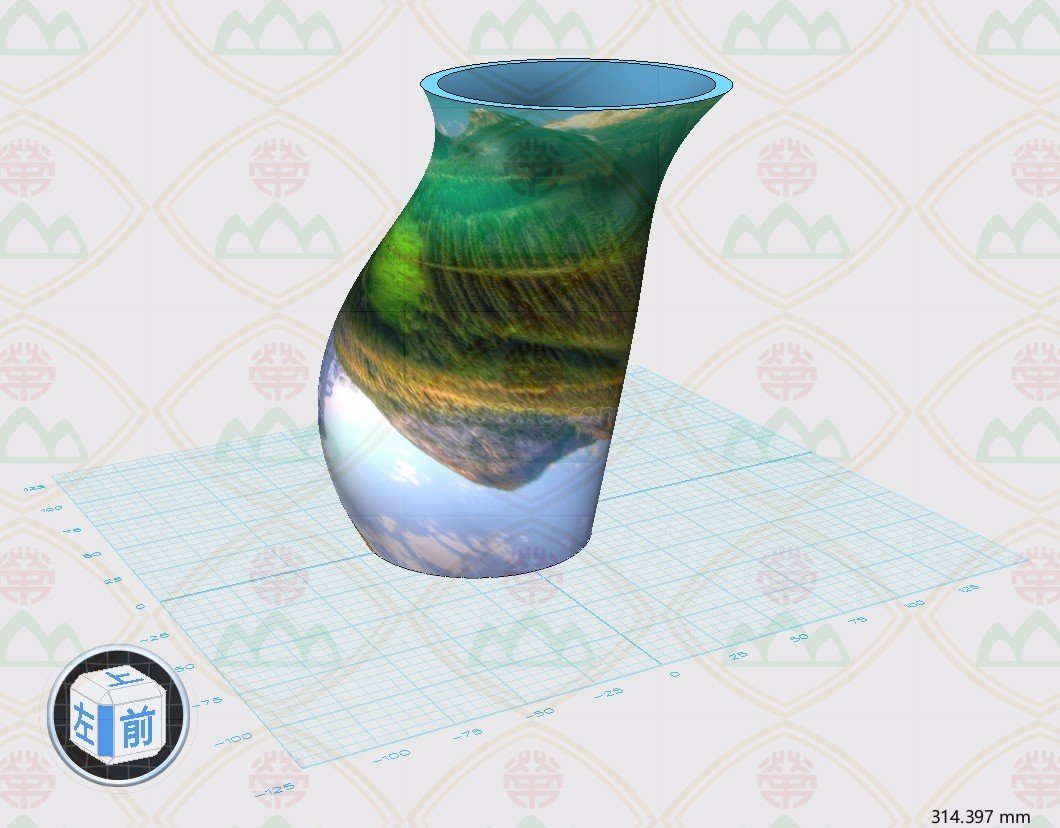

确定之后就可获得最终的花瓶模子，，，，，，，，如图2-3-16。。。。。。



图2-3-16


二、小拓展


像羽觞、矿泉水瓶等旋转体都可以使用本节花瓶的要领举行制作，，，，，，，，同砚们可以使用旋转这种要领试着设计这些作品。。。。。。
