在上篇的塑胶椅实例教程文章中，，，，，我们向各人先容了使用三维CAD软件中望3D举行塑胶椅凳面的设计操作，，，，，其中，，，，，我们大宗运用到了曲面功效，，，，，充分体验到中望3D曲面建模功效的无邪和高效。。。。。。。在下篇的教程中，，，，，我们继续为各人解说塑胶椅凳脚的详细建模操作，，，，，信托经由学习，，，，，各人对中望3D的建模功效会有越发深入的相识和体验。。。。。。。

下面，，，，，我们来看看凳脚的详细设计办法。。。。。。。

第一步：点建设

XY事情平面偏移-230建设一个新的辅助事情平面，，，，，如图1所示。。。。。。。


图1 建设新辅助事情平面

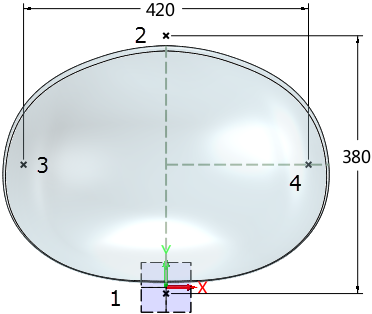

在新事情平面上建设4个可见点，，，，，接下来以下图2中泛起的数字顺序，，，，，举行凳脚的建模。。。。。。。


图2 建设可见点

第二步：四凳脚建设

1、凳脚1。。。。。。。

在图2的点1位置建设半径为8mm的球体，，，，，如图3所示。。。。。。。


图3 球体建设

把上面建设的事情平面举行偏移6mm，，，，，隐藏上一步事情平面，，，，，如图4所示。。。。。。。


图4 偏移事情平面

用图4的事情平面切除球体上外貌，，，，，如图5所示。。。。。。。


图5 切除球体外貌

旋转球体沿YZ事情平面-20°度，，，，，旋转基点为绘制球体的草图点，，，，，如图6所示。。。。。。。


图6 旋转球体-20°

在球体的切割平面上绘制半径为R10mm的圆形，，，，，如图7所示。。。。。。。


图7 绘制圆形

2、凳脚2。。。。。。。

在图2中的点2位置建设半径为8mm的球体，，，，，如图8所示。。。。。。。


图8 在点2建设球体

用切除凳脚1球体的事情平面切除点2球体上外貌，，，，，如图9所示。。。。。。。


图9 切除点2球体外貌

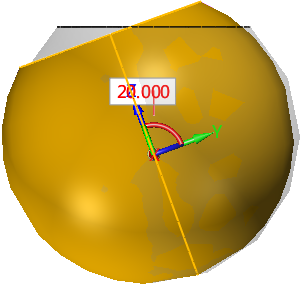

旋转球体沿YZ事情平面20°，，，，，旋转基点为绘制球体的草图点，，，，，如图10所示。。。。。。。


图10 旋转球体20°

在球体的切割平面上绘制半径为R10mm的圆形，，，，，如图11所示。。。。。。。


图11 切割平面上绘制圆

3、凳脚3。。。。。。。

在图2中的点3位置建设半径为8mm的球体，，，，，如图12所示。。。。。。。


图12 点3建设球体

用切除凳脚1球体的事情平面切除点2球体上外貌，，，，，如图13所示。。。。。。。


图13 切除点2球体上外貌

旋转球体沿YZ事情平面25°，，，，，旋转基点为绘制球体的草图点，，，，，如图14所示。。。。。。。


图14 旋转球体25°

在球体的切割平面上绘制半径为R10mm的圆形，，，，，如图15所示。。。。。。。退出草图后隐藏切割球体的事情平面。。。。。。。


图15 圆形绘制

4、凳脚4。。。。。。。

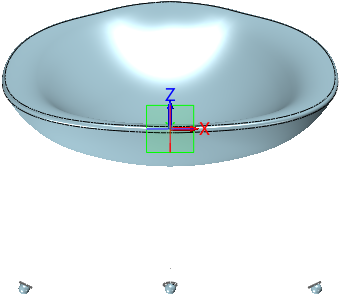

使用镜像，，，，，把左侧的球体和草图沿YZ事情平面举行镜像到右侧，，，，，如图16所示。。。。。。。


图16 镜像球体

5、凳脚建模。。。。。。。

使用拉伸下令把含有R10mm圆的草图举行拉伸到凳面，，，，，和凳面举行布尔加运算，，，，，拔模角度为2°，，，，，如图17所示。。。。。。。


图17 拉伸圆草图

继续使用拉伸操尴尬刁难另外三个含有R10mm圆的草图举行拉伸，，，，，如图18所示。。。。。。。


图18 重复拉伸操作

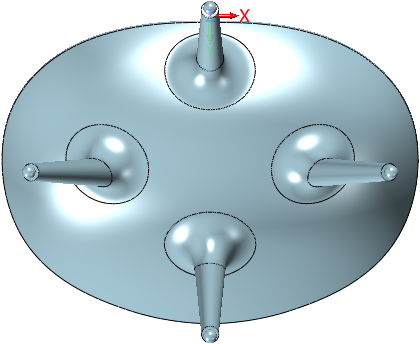

对底部凳脚和凳面相交处的边沿举行R40mm的倒角，，，，，如图19所示。。。。。。。


图19 倒角

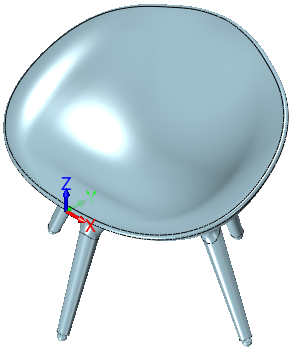

完成后的造型如图20所示。。。。。。。


图20 未上色造型

第三步：上色

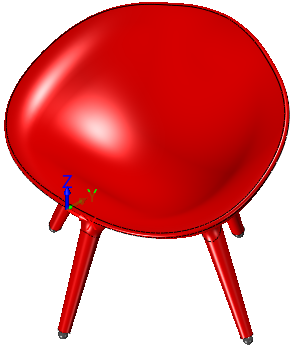

修改颜色，，，，，完成凳子造型，，，，，如图21所示。。。。。。。


图21 最终完成造型

完成上色操作后，，，，，我们就完成了整个塑胶凳的设计。。。。。。。通过这个实例教程的学习，，，，，信托各人对中望3D曲面、拉伸、镜面等功效都有了进一步的相识，，，，，而熟练掌握这些功效的综合运用，，，，，对设计师开展产品建模设计事情是有很是大的资助的。。。。。。。中望3D，，，，，功效强盛，，，，，易学易用，，，，，是设计师建模设计的高效选择。。。。。。。
