本文由佛山市荣山中学的赵粤平先生供稿
学习目的：
1.学会设盘算为重大的三维实体，，，，，，，增强三维立体感
2.学会使用“扫掠”下令
3.学会使用“镜像”下令
4.熟练掌握实体各面的“DE移动”
5.熟练掌握草图绘制
6.熟练掌握布尔运算
7.熟练掌握“阵列”下令

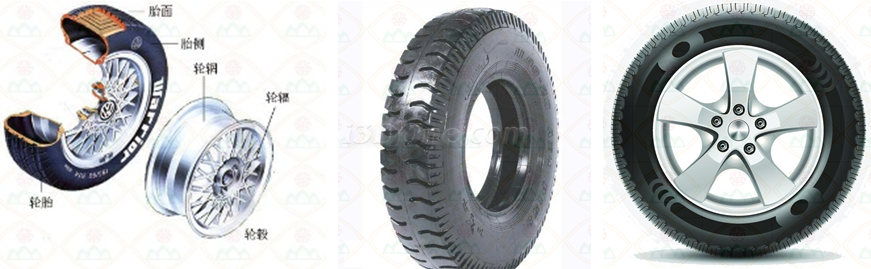

汽车，，，，，，，是我们一样平常生涯中的一种常见交通工具，，，，，，，与23411永利生涯亲近相关。。。。。在这节课中，，，，，，，我们学习绘制一个汽车车轮。。。。。作为汽车的主要组成部分之一的车轮，，，，，，，是由轮胎和轮毂（gǔ）两部分组成的，，，，，，，而轮毂又由轮辋（wǎng）和轮辐两部分组成（如图1-6-1）。。。。。轮胎最早时是由木头或铁制造的，，，，，，，厥后生长为实心硬橡胶车轮，，，，，，，19世纪中期充气轮胎降生，，，，，，，20世纪30年月米其林制造了第一个无内胎轮胎，，，，，，，40年月发明了举世著名的子午线轮胎。。。。。轮胎的生长是履历了一个漫长的历程，，，，，，，不知有几多代人为之支付了艰辛的劳动并施展了高明的智慧。。。。。
图 1-6-1
1.轮胎主体

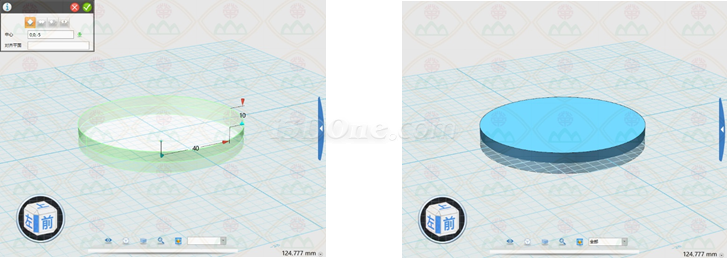

在“基本实体”
中选择“圆柱体”
，，，，，，，把“点”定在（0, 0, -5），，，，，，，半径40，，，，，，，高度10，，，，，，，如图1-6-2。。。。。思索一下，，，，，，，为什么不是定位在（0, 0, 0）呢 ？？？？？
图1-6-2

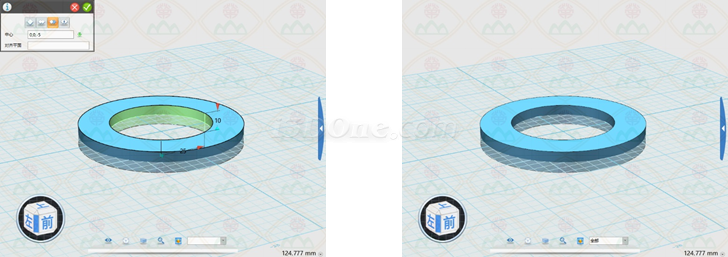

仍是选择“圆柱体”，，，，，，，“点”定在（0, 0, -5），，，，，，，半径25，，，，，，，高度10，，，，，，，“减运算”，，，，，，，获得一个圆环柱体，，，，，，，如图1-6-3。。。。。
图1-6-3

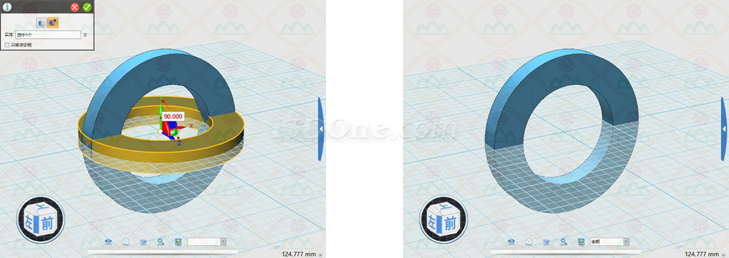

选中这个圆环柱体，，，，，，，“移动”
－“动态移动”
，，，，，，，绕X轴转动90度，，，，，，，直立起来，，，，，，，如图1-6-4。。。。。
图1-6-4
2.胎面花纹
胎面就是轮胎着地的地方，，，，，，，上面有许多花纹，，，，，，，这些花纹有三着述用：提升抓地力、降低噪音和增添排水性。。。。。
我们来绘制最基本的横向花纹，，，，，，，关于胎面上的这些横向花纹，，，，，，，接纳“抠”的方法来完成。。。。。
在“基本实体”中选择“六面体”

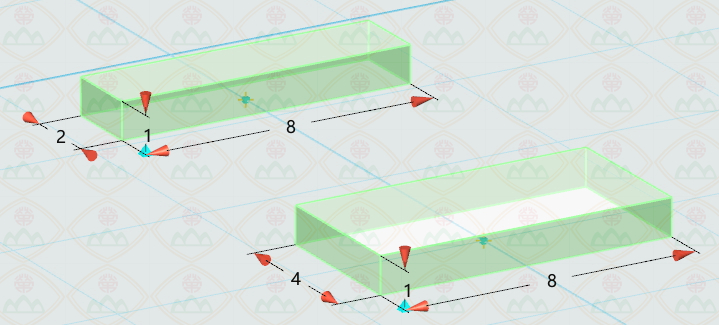

，，，，，，，在恣意位置划分绘制出两个尺寸划分为2×8×1、4×8×1的六面体，，，，，，，如图1-6-5。。。。。
图1-6-5

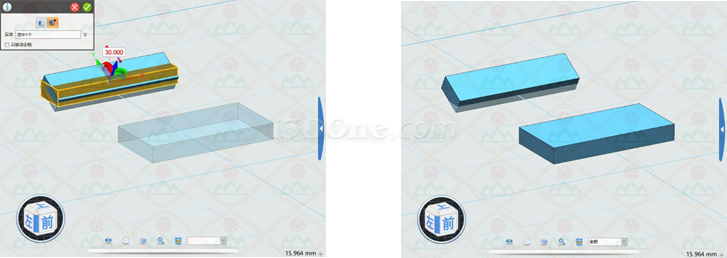

选中小的六面体，，，，，，，“移动”－“动态移动”，，，，，，，绕X轴转动30度，，，，，，，如图1-6-6。。。。。
图1-6-6

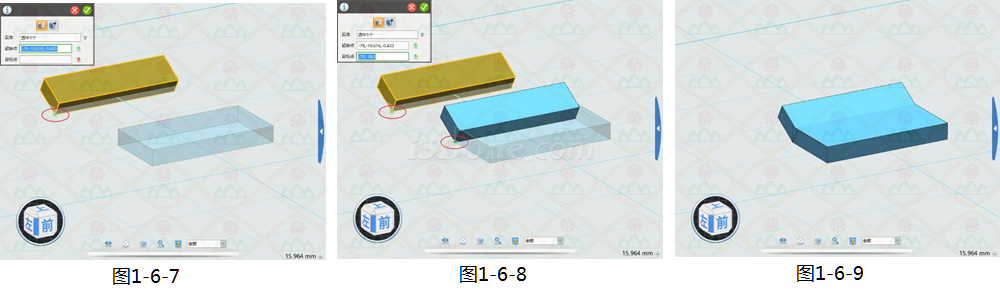

选中小的六面体，，，，，，，“移动”－“点到点移动”，，，，，，，“起始点”选择右下角极点（如图1-6-7），，，，，，，“目的点”选择大六面体的左下角极点 （如图1-6-8），，，，，，，确定后如图1-6-9。。。。。

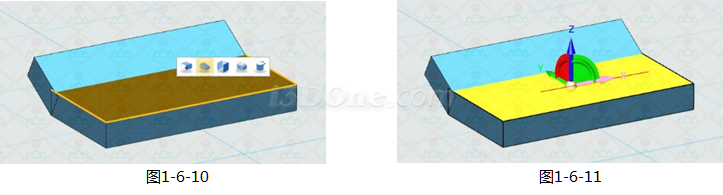

选中大六面体的上外貌，，，，，，，在快捷菜单中选择“DE移动”

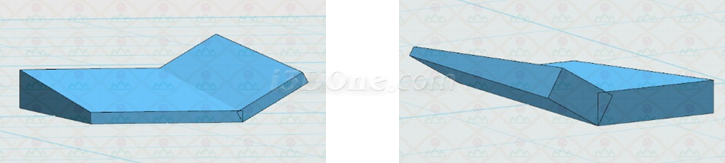

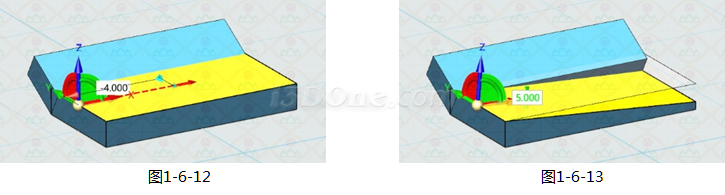

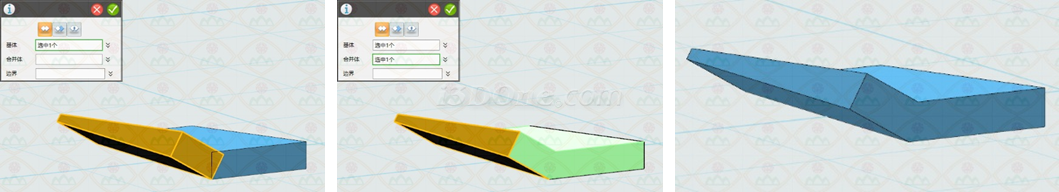

（如图1-6-10），，，，，，，选中X轴（如图1-6-11），，，，，，，在X轴偏向上向左拖动－4（如图1-6-12）（注重：这里是选中X轴），，，，，，，绕Y轴转动5度（如图1-6-13）。。。。。同样地，，，，，，，在小六面体的上外貌也是一样操作，，，，，，，完成后如图1-6-14。。。。。
图1-6-14
选择“组合编辑”
，，，，，，，把这两个六面体合并为一个实体，，，，，，，如图1-6-15。。。。。
图1-6-15

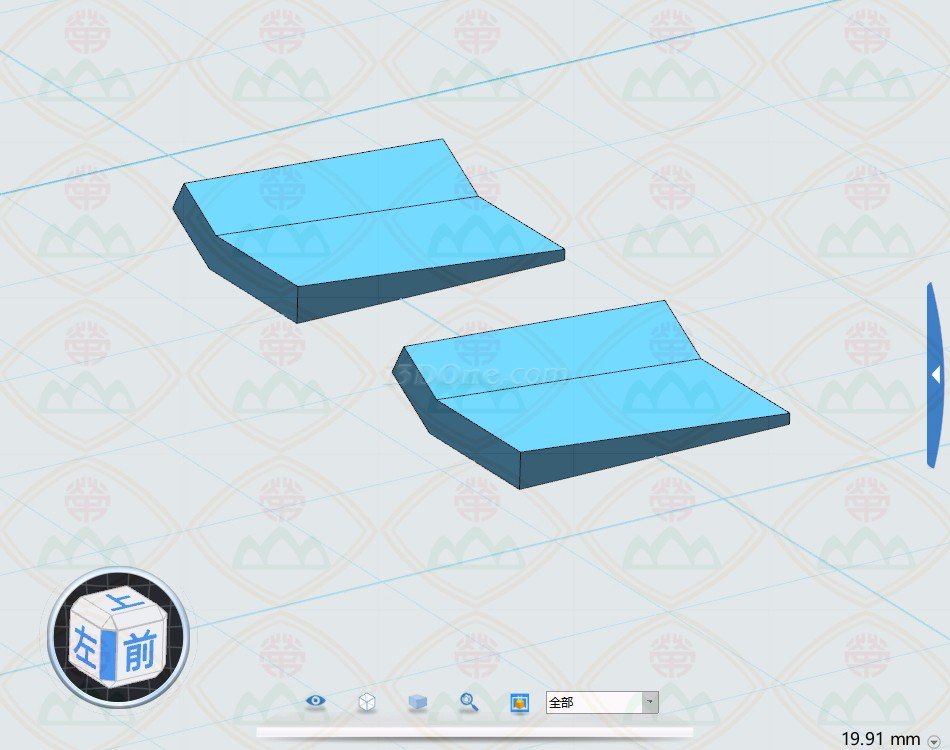

按住ctrl键拖动这个实体，，，，，，，可以复制出一个相同的实体，，，，，，，如图1-6-16。。。。。
图1-6-16

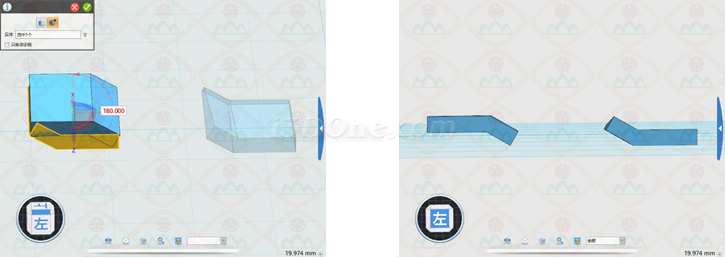

选中新获得的实体，，，，，，，“动态移动”，，，，，，，绕X轴转动180度，，，，，，，如图1-6-17。。。。。
图1-6-17

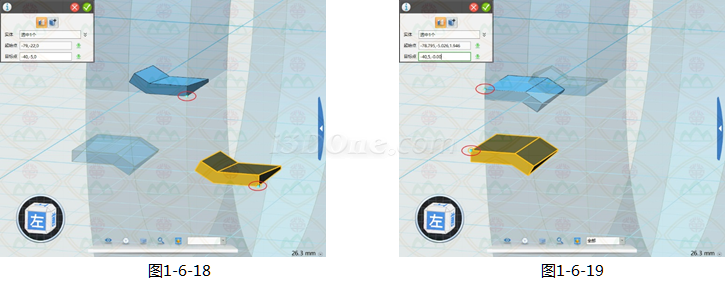

选中第一个建设的实体，，，，，，，“点到点移动”，，，，，，，“起始点”为右下角极点，，，，，，，“目的点”为圆环柱体外圆与xy轴平面的交点（如图1-6-18）。。。。。类似地，，，，，，，把第二个建设的实体也“点到点移动”到圆环柱体外圆与xy轴平面的交点，，，，，，，只是这个点是在圆环柱体的另一侧（如图1-6-19）。。。。。

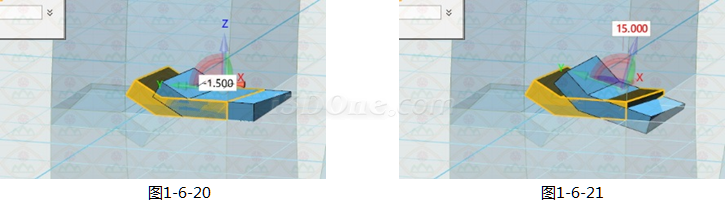

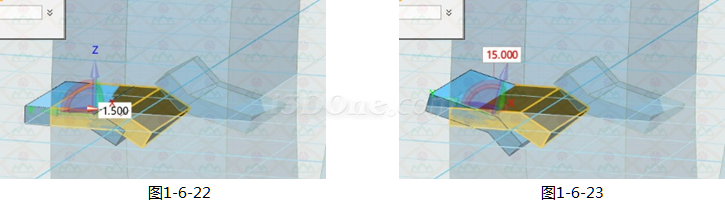

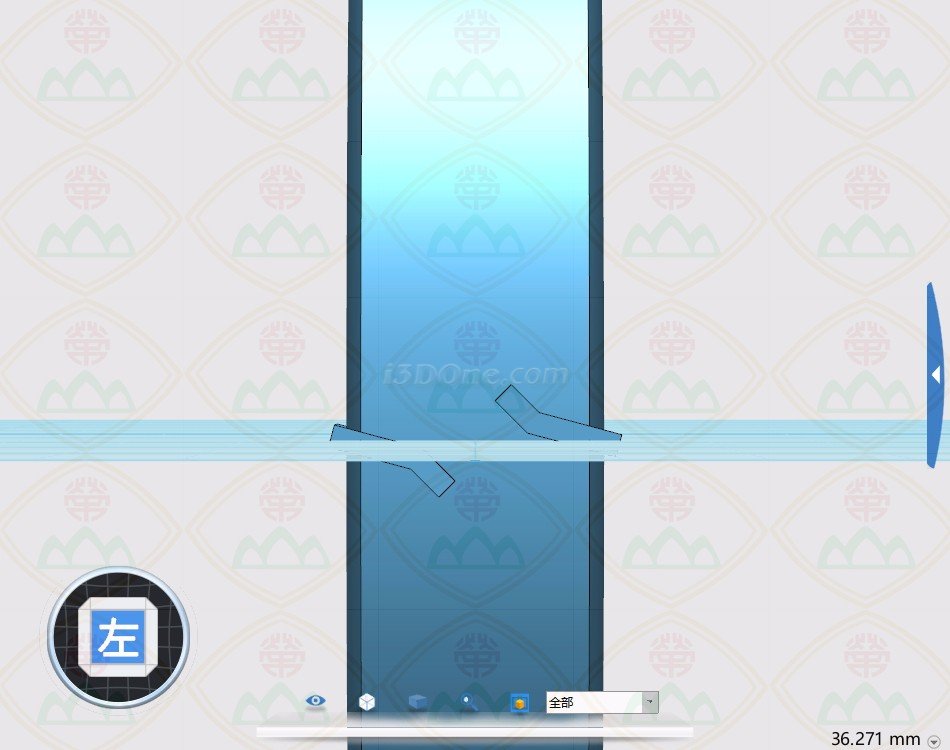

选中第一个建设的实体，，，，，，，“动态移动”，，，，，，，在Y轴偏向上移动-1.5（如图1-6-20），，，，，，，绕X轴转动15度（如图1-6-21）。。。。。类似地，，，，，，，第二个建设的实体，，，，，，，“动态移动”，，，，，，，在Y轴偏向上移动1.5（如图1-6-22），，，，，，，绕X轴转动15度（如图1-6-23）。。。。。

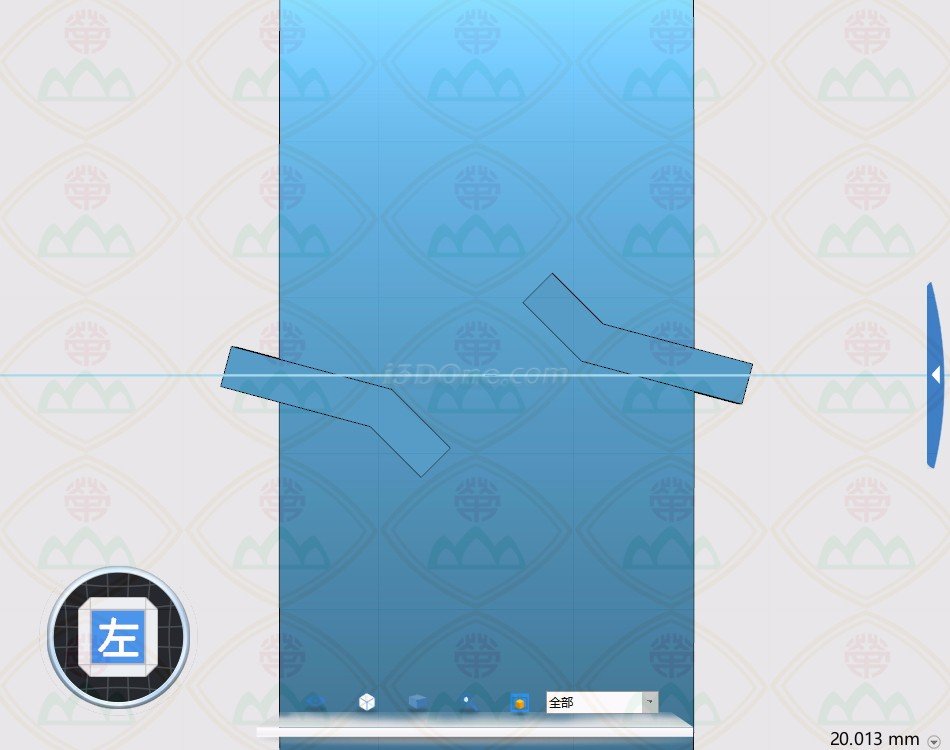

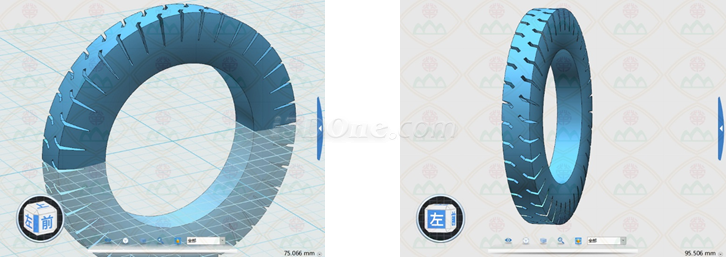

移动完成后，，，，，，，两实体将会在圆环柱体外凸出一部分，，，，，，，如图1-6-24。。。。。
图1-6-24
3.绘制胎侧
由于这些花纹除了是在胎面上，，，，，，，也位于胎侧上。。。。。胎侧带有一定的弧度，，，，，，，选择“草图绘制”
中的“圆弧”

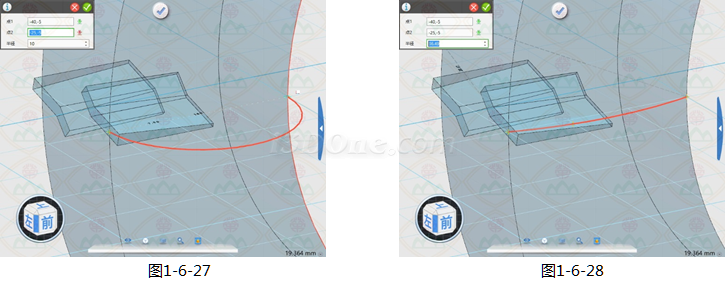

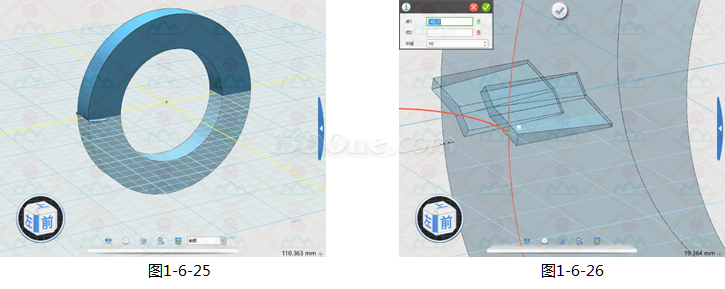

，，，，，，，在xy轴平面原点单击一下确定草图平面的中心点位置（如图1-6-25），，，，，，，“点1”为圆环柱体外圆与xy轴平面的交点，，，，，，，坐标为（-40, -5）（如图1-6-26），，，，，，，“点2”为圆环柱体同侧内圆与xy轴平面的交点，，，，，，，坐标为（-25, -5）（如图1-6-27），，，，，，，调解适当的尺寸为半径（如图1-6-28）。。。。。如作甚之适当 ？？？？？不要凌驾前面所做六面体凸出的部分即可。。。。。

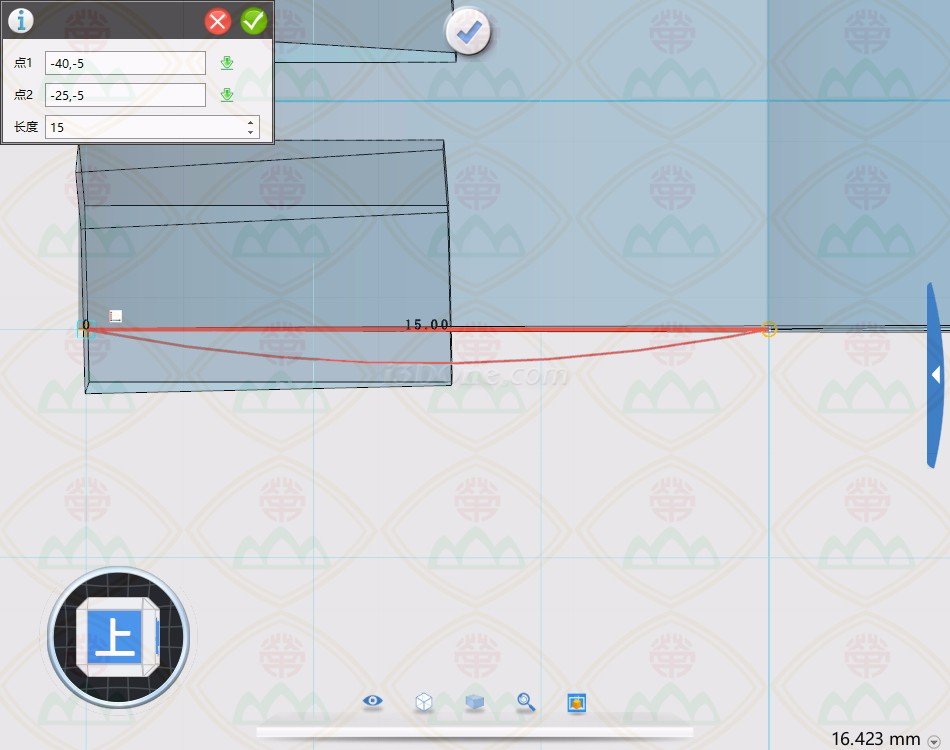

选择“草图绘制”中的“直线”，，，，，，，把适才的“点1”和“点2”毗连起来，，，，，，，如图1-6-29。。。。。
图1-6-29
点击“完成”

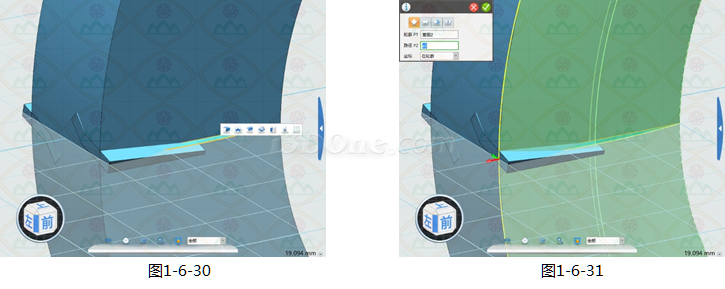

按钮，，，，，，，退出草图编辑模式。。。。。选中刚刚绘制好的草图，，，，，，，在快捷菜单中选择“扫掠”
（如图1-6-30），，，，，，，“路径 P2”选择圆环柱体的外圆（如图1-6-31），，，，，，，“确定”

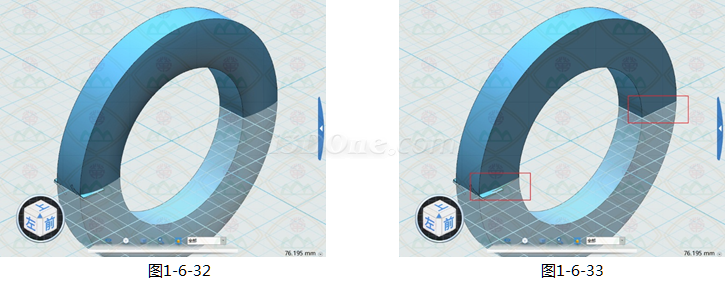

后即可获得弧形的胎侧（如图1-6-32），，，，，，，注重视察红框处的相交区域形状，，，，，，，再与之前的图形较量（如图1-6-33）。。。。。

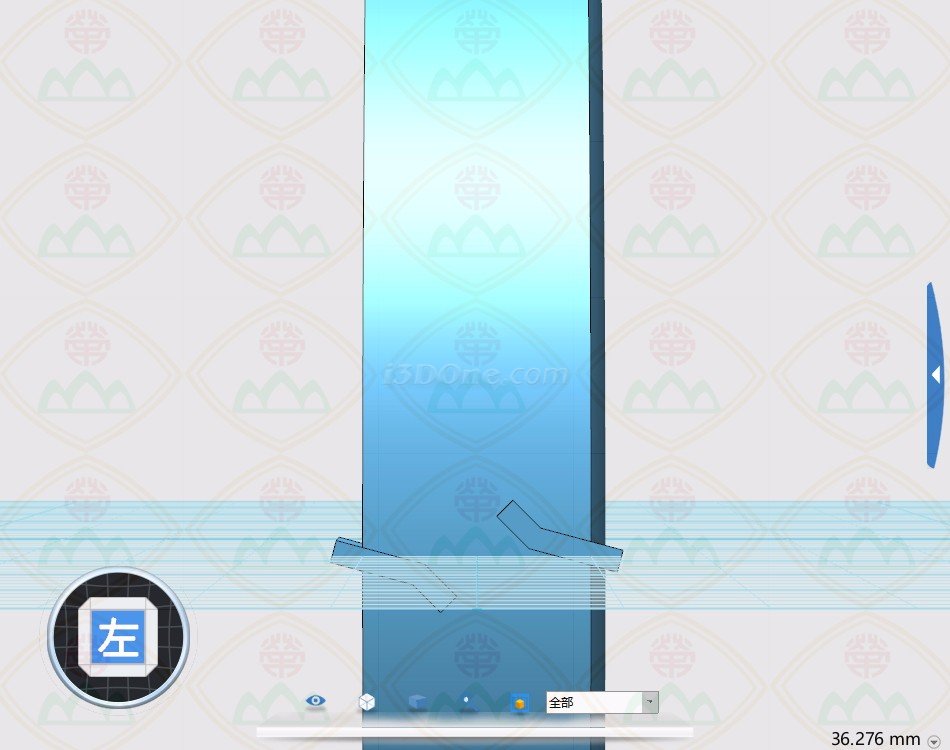

调解一下视察的视角，，，，，，，再为这个圆环柱体的左边也加上带有圆弧的胎侧（如图1-6-34）。。。。� ？？？？？梢允褂酶崭铡安萃急嗉钡姆椒ǎ�，，，，，，只是要注重左边的胎侧弧度要和右边的相同，，，，，，，那就是只要“圆弧”的“半径”相同即可。。。。。
图1-6-34
现在，，，，，，，我们再学习使用另外一种要领为圆环柱体的左边加上跟右边一样的胎侧。。。。。各人都照过镜子吧，，，，，，，如图1-6-35，，，，，，，在镜子里看到的图像是不是就跟镜子前的是一模一样的呢 ？？？？？在3DOne里就有一个类似照镜子这样的功效：镜像。。。。。
图1-6-35

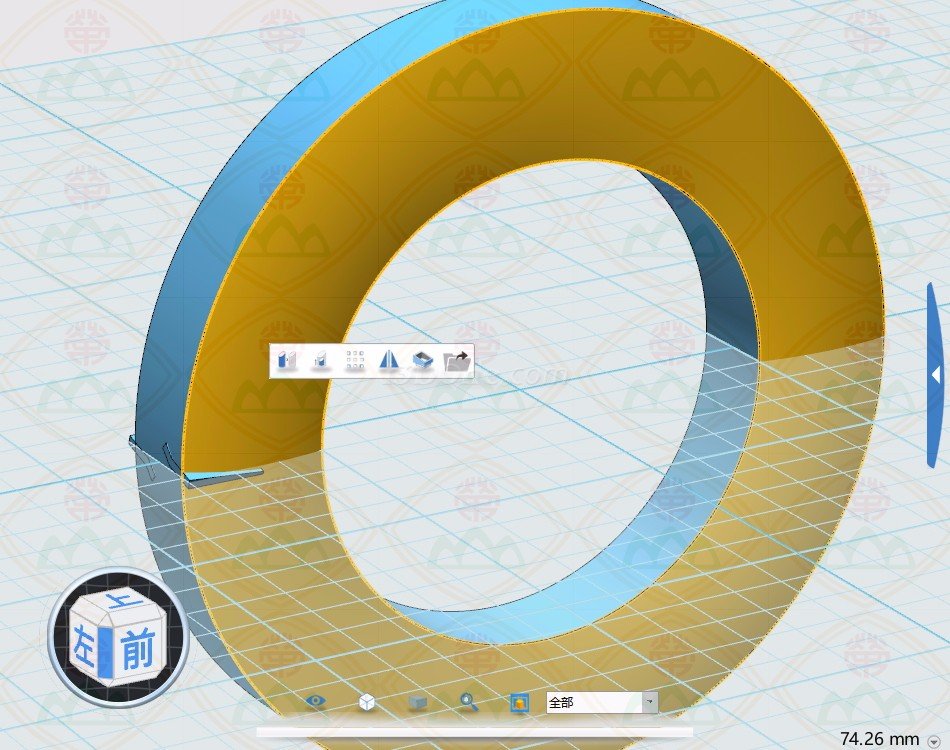

选中右边的胎侧，，，，，，，在快捷菜单中选择“镜像”
，，，，，，，如图1-6-36。。。。。
图1-6-36

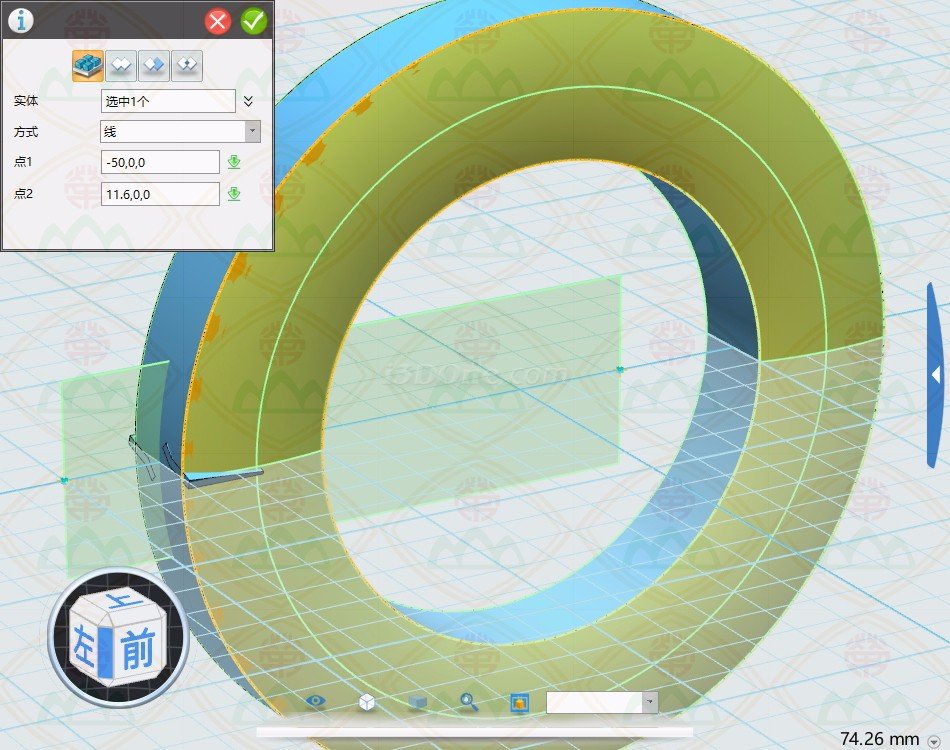

“方法”选择“线”，，，，，，，“点1”选择x轴上恣意一点，，，，，，，“点2”也选择x轴上恣意一点，，，，，，，那就会建设一面笔直xy轴平面，，，，，，，且直立在x轴上的“镜子”，，，，，，，如图1-6-37中的绿色区域。。。。。
图1-6-37
“确定”后，，，，，，，圆环柱体左边的胎侧也就绘制完成，，，，，，，如图1-6-38。。。。。
图1-6-38

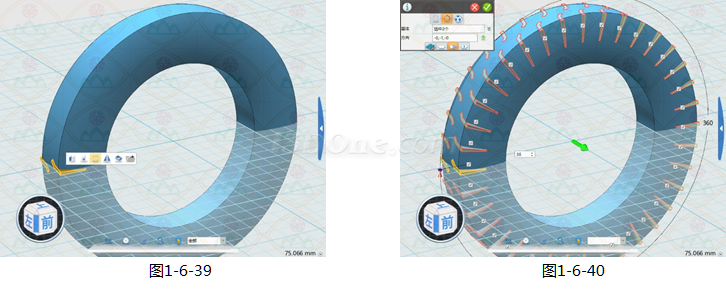

同时选中之前建设好的两个实体，，，，，，，在快捷菜单中选择“阵列”
（如图1-6-39）。。。。。阵列方法为“圆形”，，，，，，，“偏向”为圆环柱体的中心，，，，，，，修改适当的数目，，，，，，，例如36个，，，，，，，“移除选中实体”（即减运算），，，，，，，如图1-6-40。。。。。“确定”，，，，，，，如图1-6-41。。。。。
图1-6-41
4.修饰胎面
到现在，，，，，，，轮胎的大致形状已经出来了。。。。。只是，，，，，，，现在的胎面照旧水平的，，，，，，，平时我们见到的轮胎胎面也一样平常带会一些弧度，，，，，，，因此还需要再修饰一下。。。。。
选择“基本实体”中的“球体”

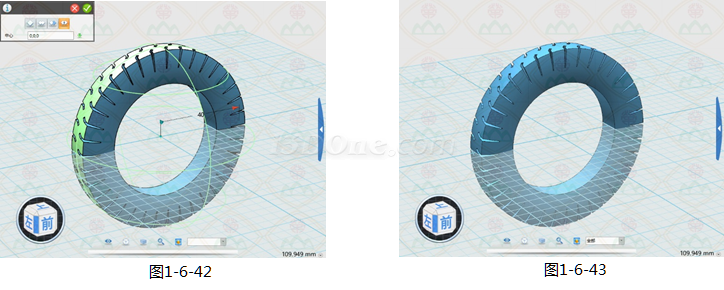

，，，，，，，“中心”为（0, 0, 0），，，，，，，半径为“40”，，，，，，，“交运算”，，，，，，，如图1-6-42。。。。。“确定”，，，，，，，如图1-6-43。。。。。
5.绘制轮毂
轮毂是由轮辋和轮辐两部分组成，，，，，，，轮辋一样平常都贴着轮胎，，，，，，，因此只要绘制轮辐也就可以了。。。。。

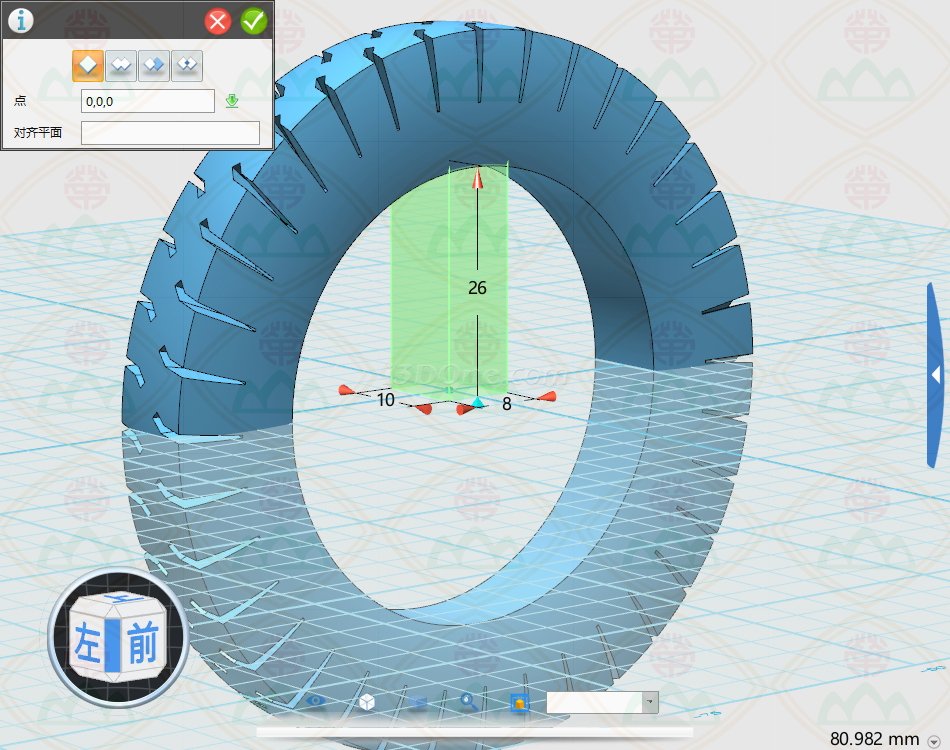

在（0, 0, 0）的“中心”，，，，，，，绘制一个10×8×26的六面体，，，，，，，如图1-6-44。。。。。
图1-6-44

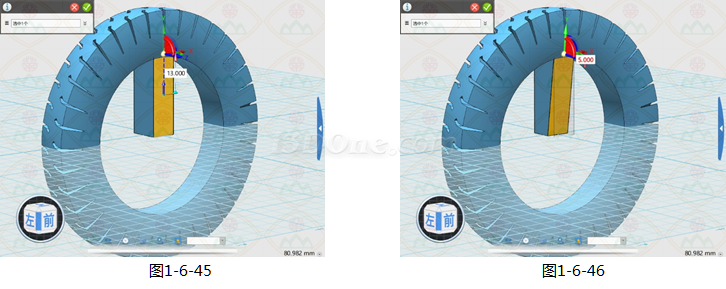

选中六面体的前外貌，，，，，，，“DE移动”，，，，，，，在Y轴偏向上向上移动13（如图1-6-45），，，，，，，绕X轴转动5度（如图1-6-46）。。。。。

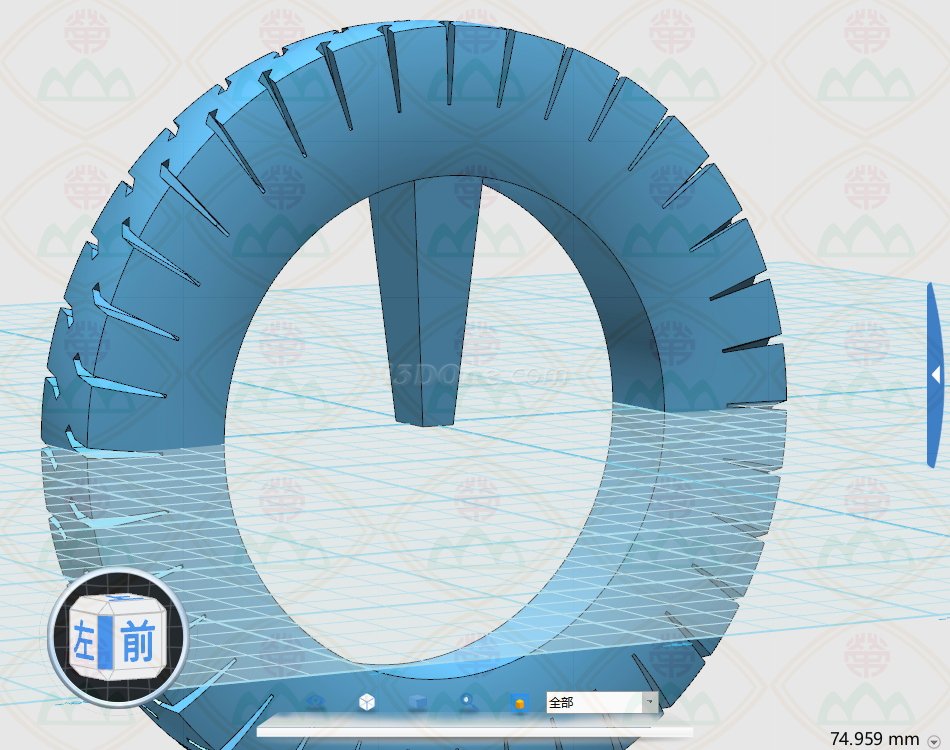

在六面体的左、后、右等三个外貌上也做类似的“DE移动”，，，，，，，获得如图1-6-47。。。。。
图1-6-47

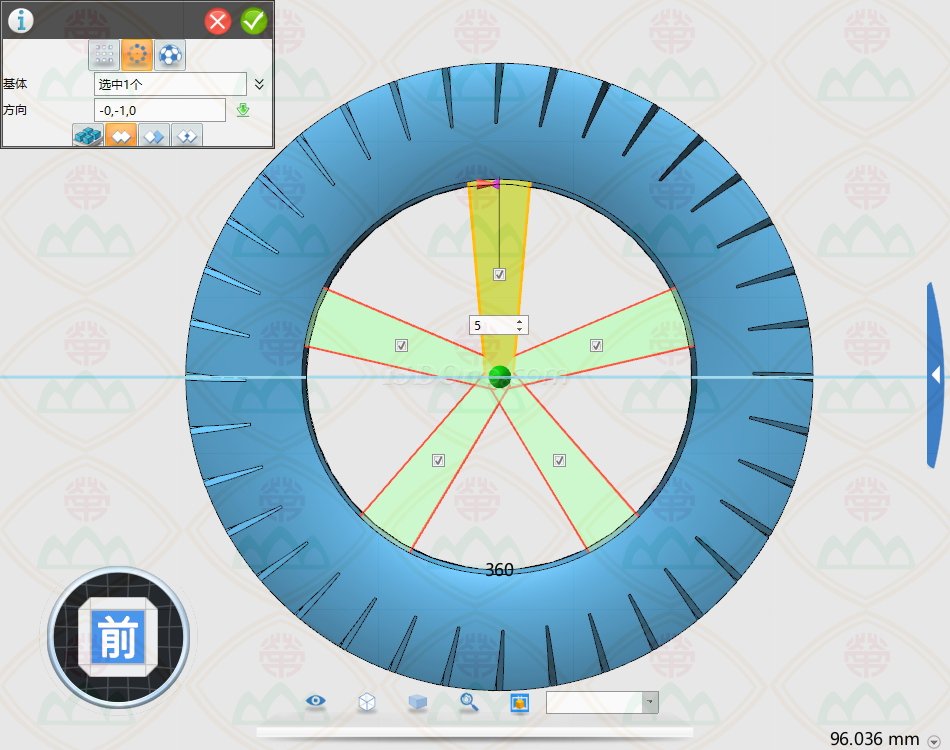

选中这个上大下小的六面体，，，，，，，在快捷菜单中选择“阵列”，，，，，，，方法为“圆形”，，，，，，，“偏向”为圆环柱体的中心，，，，，，，修改适当的数目，，，，，，，例如5个，，，，，，，“添加选中实体”（即加运算），，，，，，，如图1-6-48。。。。。
图1-6-48

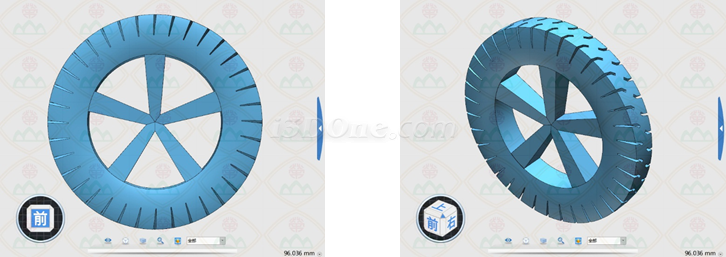

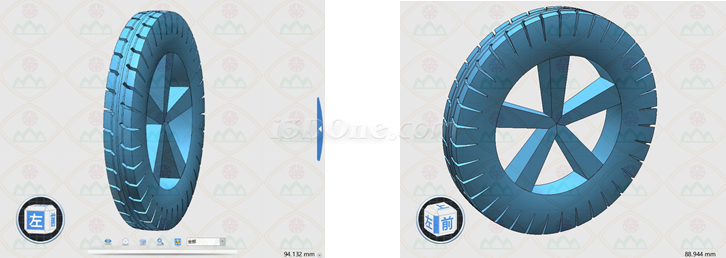

“确定”后，，，，，，，车轮即绘制完毕，，，，，，，如图1-6-49。。。。。
图1-6-49
思索：现在已经学习了怎样在胎面上绘制横向的花纹，，，，，，，若是还要在胎面上再加上几条纵向沟槽，，，，，，，又该怎样操作 ？？？？？如图1-6-50。。。。。
图1-6-50
提醒：
A.选择“基本实体”中的“圆环体”

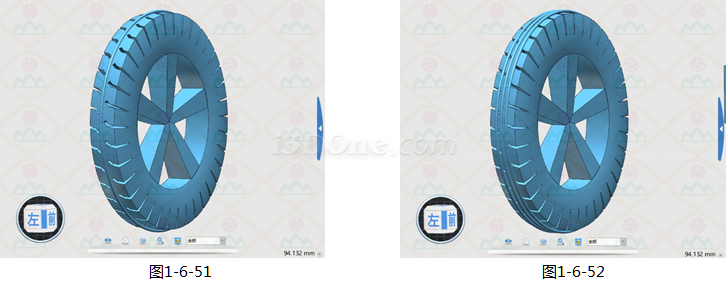

，，，，，，，“中心”在（0, 0, 0），，，，，，，大圆半径41，，，，，，，小圆半径0.55，，，，，，，而“对齐平面”则需要借助一个六面体做辅助面（如图1-6-51）；；；；；；
B.通过“阵列”获得另外两个圆环体（如图1-6-52）；；；；；；
C.以轮胎作为“基体”，，，，，，，三个圆环体为“合并体”，，，，，，，举行“组合编辑”的“减运算”。。。。。

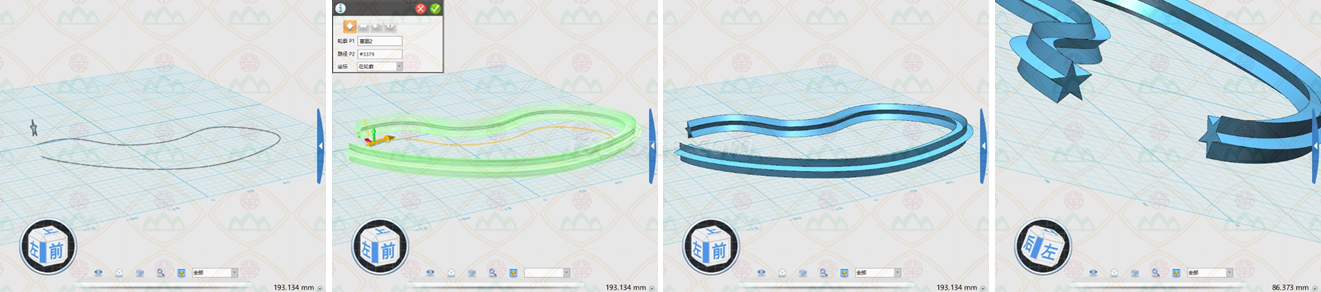

另外：再通过“扫掠”的一个例子，，，，，，，各人就可以明确“扫掠”是要实现什么效果了吧（如图1-6-53）。。。。。
图1-6-53
另外：我们再来看看“镜像”下令。。。。。之前已经说了，，，，，，，“镜像”下令就像照镜子，，，，，，，可以对称地获得响应的实体。。。。。
在“镜像”下令中有两种方法，，，，，，，一种是“线”，，，，，，，另外一种是“平面”（如图1-6-54）。。。。。
图1-6-54
关于“线”，，，，，，，它指的是两个平面相交所形成的直线，，，，，，，这两个平面其中一个是xy轴平面，，，，，，，另一个是与xy轴平面笔直的平面，，，，，，，也就是在“镜像”中的“镜子”。。。。。这条相交直线通过“点1”和“点2”在xy轴平面的坐标。。。。。

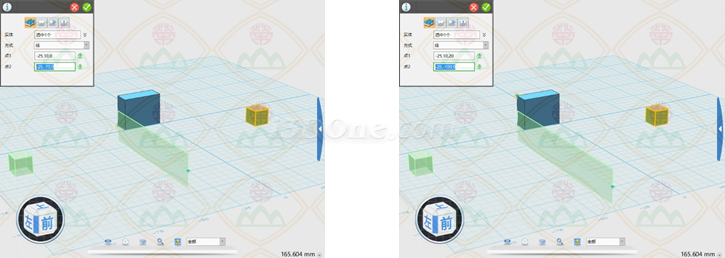

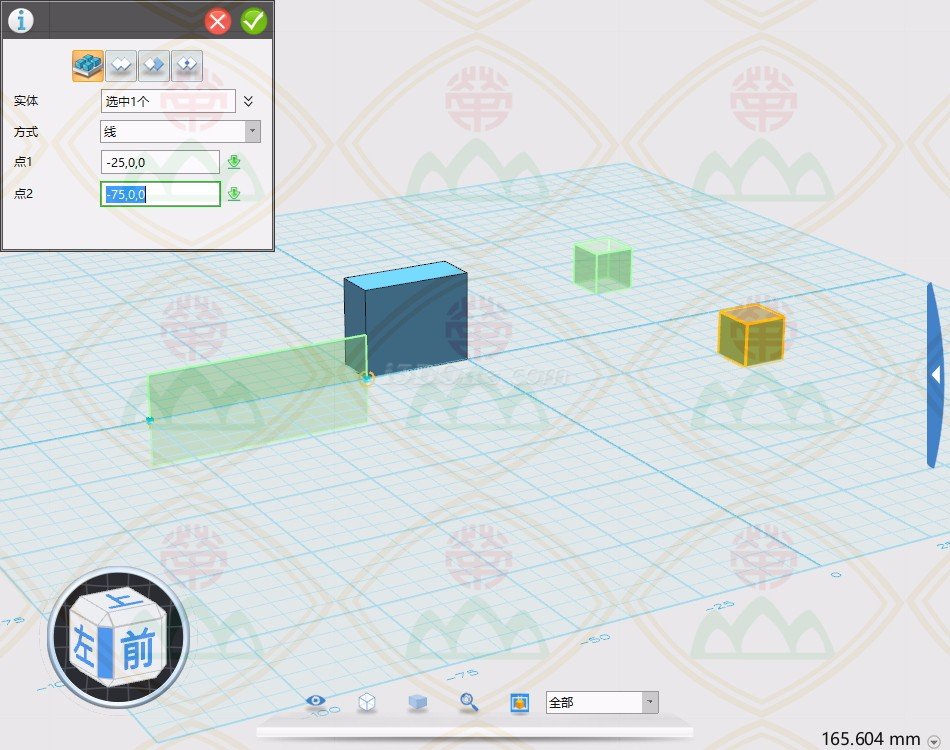

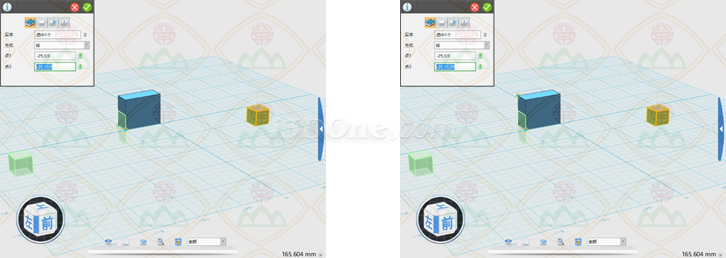

在图1-6-55中的各图中，，，，，，，虽然“点1”和“点2”不尽相同，，，，，，，但所获得的“镜面”都相同，，，，，，，因此“镜像”后获得立方体都一样。。。。。
图1-6-55

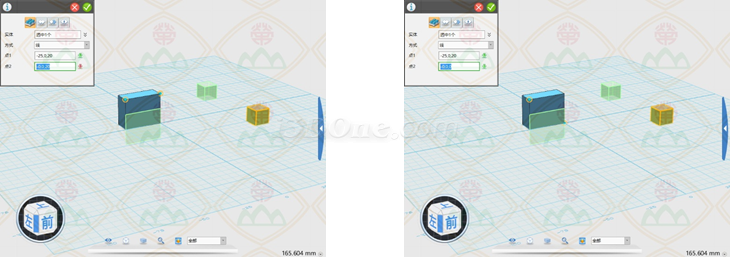

类似地，，，，，，，在图1-6-56中的各图中，，，，，，，所获得的“镜面”都相同，，，，，，，因此“镜像”后获得立方体都一样。。。。。
图1-6-56

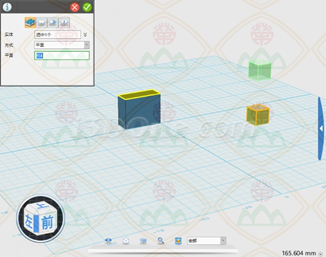

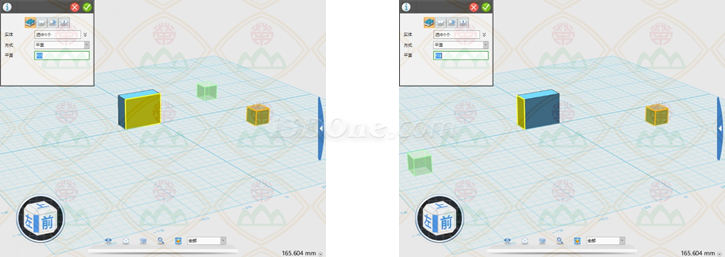

关于“平面”，，，，，，，就是指定“镜面”。。。。。在图1-6-57的各图中，，，，，，，当“平面”指定的是长方体差别的外貌时，，，，，，，获得的立方体就纷歧样。。。。。
图1-6-57

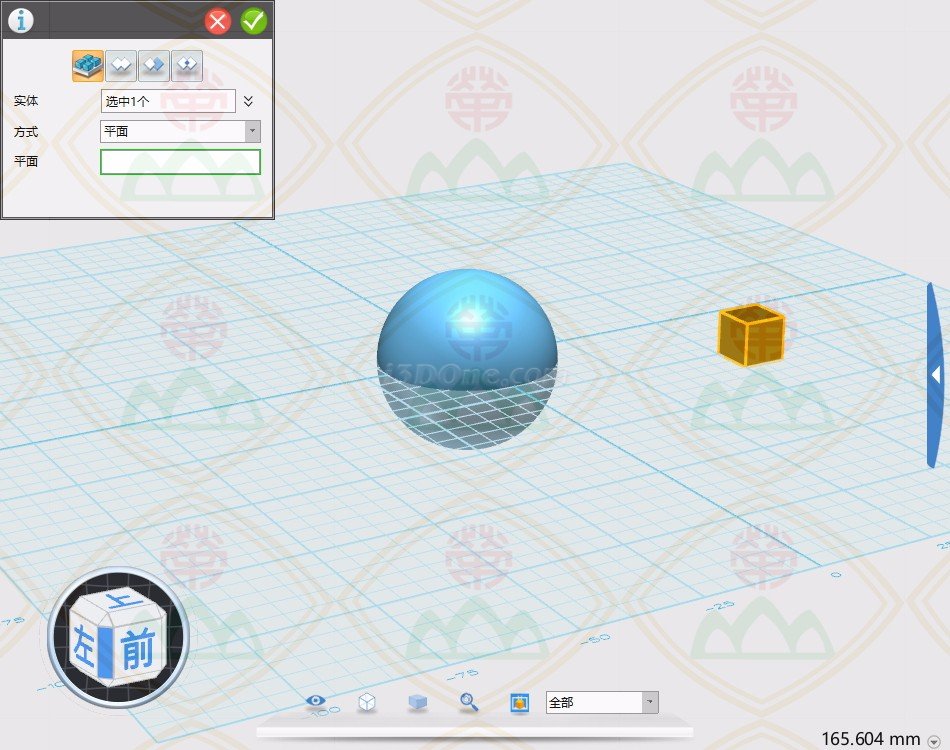

但若是指定的面不是“平面”时，，，，，，，则无法使用“镜像”下令。。。。。如图1-6-58中，，，，，，，就无法以球体的外貌作为“镜面”。。。。。
图1-6-58

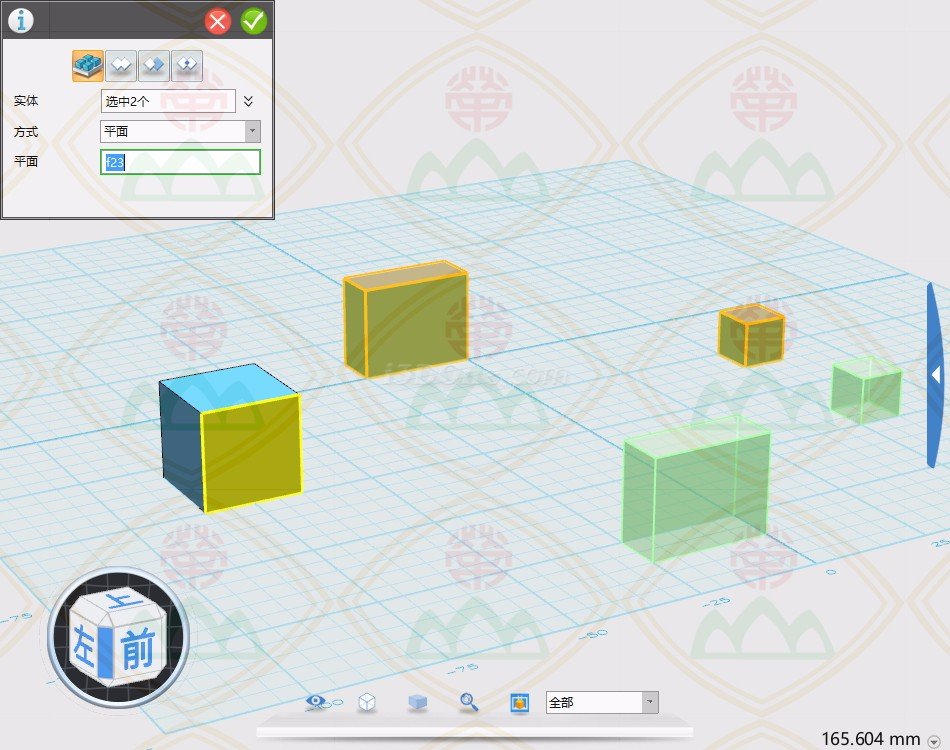

虽然，，，，，，，是可以同时指定多个实体举行“镜像”下令，，，，，，，如图1-6-59。。。。。
图1-6-59
