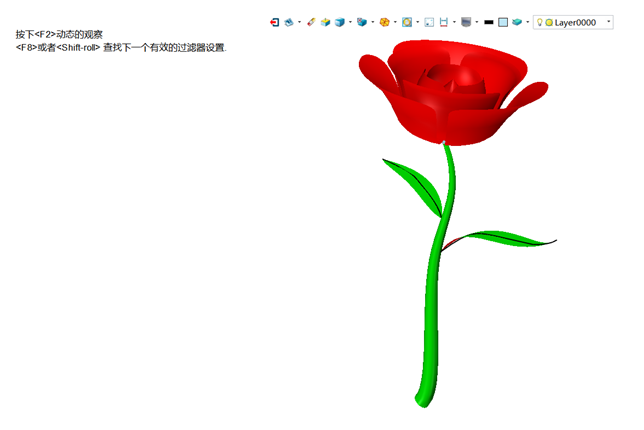

玫瑰花设计是三维设计软件一个很是典范的案例，，， ，， ，由于在绘制历程中需要应用到样条线、曲线修建等功效，，， ，， ，对软件的功效和设计师的操作能力都是一定的磨练。。。。。。中望3D强盛的混淆建模功效，，， ，， ，能资助设计师快速处置惩罚好设计历程中的种种细节操作，，， ，， ，下面我们通过完成这个玫瑰花设计的典范案例（图1），，， ，， ，看看使用中望3D是怎样操作的。。。。。。


图1 玫瑰花案例

第一步：草图绘制

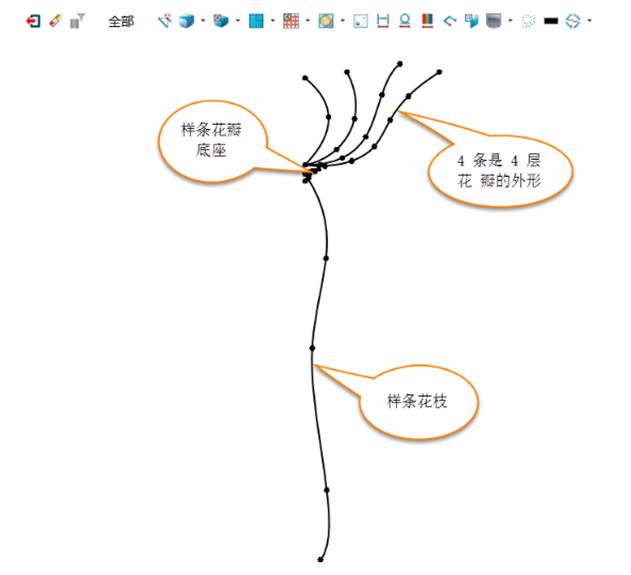

使用“点绘制曲线”功效绘制如图2所示的草图：四条曲线即是花瓣的四层，，， ，， ，由于第一层花瓣未放，，， ，， ，以是最内侧花瓣绘制时要求起点和终点在一条竖直线内，，， ，， ，其余可凭证设计者意图设计，，， ，， ，注重坚持整个图形比例协调。。。。。。


图2 玫瑰花卉图

第二步：花瓣和底座绘制

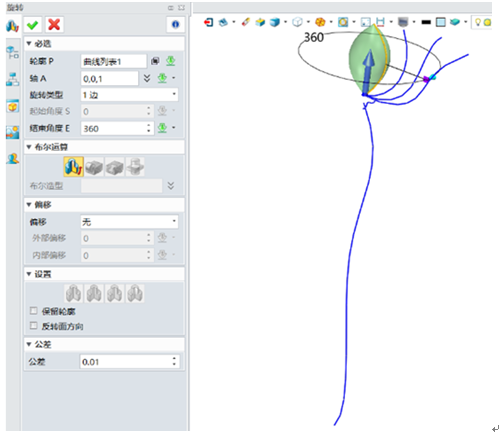

选择“造型”模�？？？？？？？橹械摹靶惫πВ�， ，， ，选择第一层花瓣，，， ，， ，轴线是Z轴，，， ，， ，旋转360°，，， ，， ，如图3所示，，， ，， ，点击确定。。。。。。


图3 旋转第一层花瓣

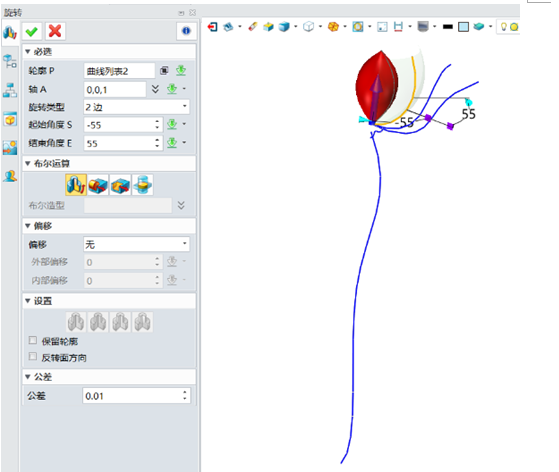

接着旋转第二层花瓣，，， ，， ，选择第二条曲线，，， ，， ，起始角-55°，，， ，， ，终止角55°，，， ，， ，如图4所示，，， ，， ，点击确定；；；；；


图4 旋转第二层花瓣

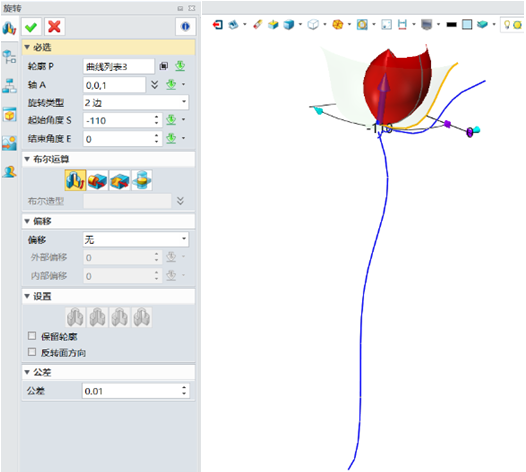

第三层花瓣旋转曲线后，，， ，， ，起始角-110 °，，， ，， ，终止角 0 °，，， ，， ，如图5所示。。。。。。


图5 旋转第三层花瓣

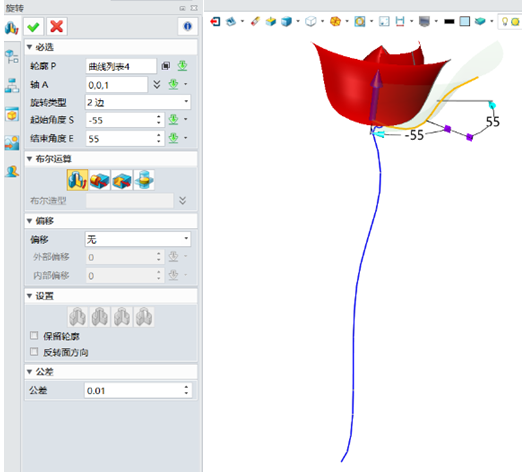

最后一层，，， ，， ，旋转最外面的曲线，，， ，， ，角度设置于第二层相同，，， ，， ，如图6所示。。。。。。


图6 旋转最后一层花瓣

第三步：花瓣裁剪

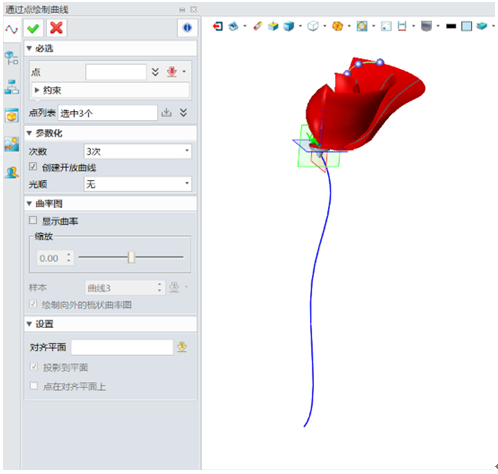

以上绘制的三个花瓣边角锐利，，， ，， ，不切合花朵特征，，， ，， ，需要举行修剪。。。。。。选择“线框”模�？？？？？？？橹械摹暗慊嬷魄摺惫πВ�， ，， ，在花瓣曲面上绘制一条圆弧�。。。。。�， ，， ，通过三个驱动点控制，，， ，， ，起点和终点划分在花瓣的两条边线上，，， ，， ，中点在花瓣曲面上，，， ，， ，如图7所示。。。。。。


图7 花瓣曲面绘制圆弧

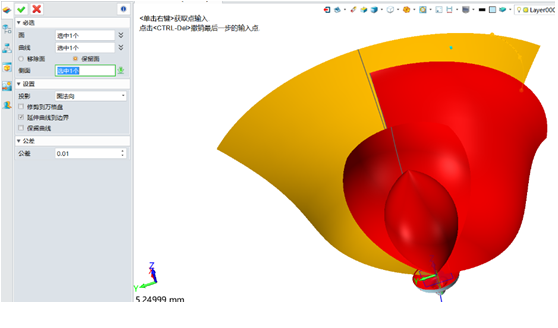

选择“曲面”模�？？？？？？？橹械摹扒咝藜簟惫πВ�， ，， ，选择花瓣为面，，， ，， ，绘制的圆弧为曲线，，， ，， ，曲线内侧花瓣为侧面，，， ，， ，点击确定完成曲线修剪，，， ，， ，如图8所示。。。。。。接纳相同的要领修剪其余的花瓣圆角，，， ，， ，此处也可一次曲线圆弧中做六条，，， ，， ，裁剪片体也可以在一次下令中点击确定来完成三个花瓣的修剪。。。。。。


图8 曲线修剪花瓣

第四步：花朵绘制

选择“造型”模�？？？？？？？橹械摹罢罅小毕铝睿�， ，， ，完成花朵制作。。。。。。工具为三瓣已经修剪圆角的花瓣，，， ，， ，轴线是 Z轴，，， ，， ，数目为3，，， ，， ，角度为120度，，， ，， ，其余默认，，， ，， ，如图9所示。。。。。。


图9 花朵绘制

第五步：花枝绘制

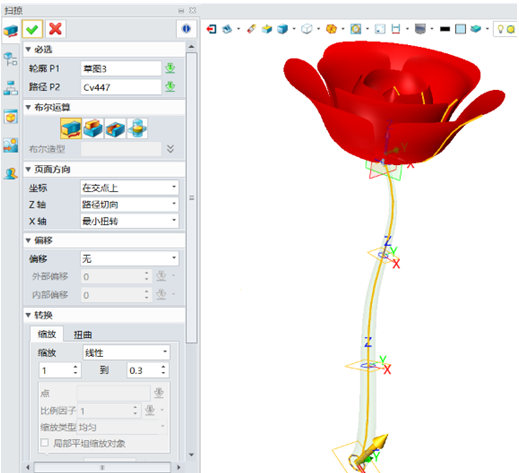

选择“造型”模�？？？？？？？橹械摹吧印毕铝睿�， ，， ，完成花枝制作。。。。。。轮廓工具为绘制好的圆形草图，，， ，， ，路径为花枝曲线，，， ，， ，缩放比例为线性1：0.3，，， ，， ，其余默认，，， ，， ，点击确定完成花枝造型，，， ，， ，如图10所示。。。。。。


图10 花枝绘制

第六步：花叶绘制

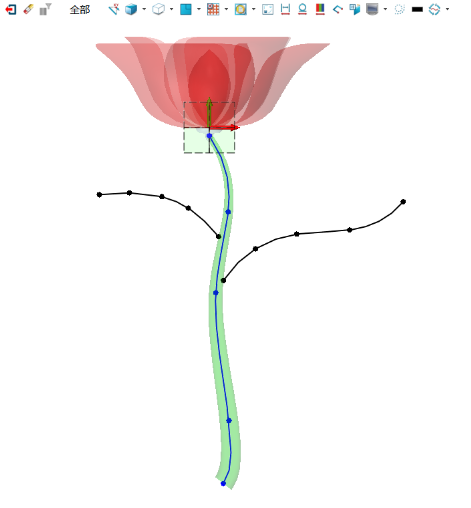

从花叶侧面看，，， ，， ，沿着叶柄是弯曲的，，， ，， ，从正面看花叶有一定的形状，，， ，， ，因此需要建设一个拉伸的弯曲曲面，，， ，， ，再裁剪出花叶的形状。。。。。。首先在通过花朵轴线的平面绘制上，，， ，， ，建设草图如图11所示的两个样条线；；；；；


图11 建设花叶样条线

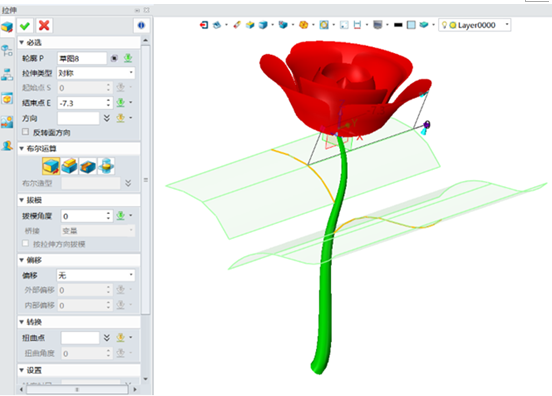

接着用“造型”模�？？？？？？？橹械摹袄臁毕铝罱ㄉ枥烨妫�， ，， ，如图12；；；；；


图12 建设拉伸曲面

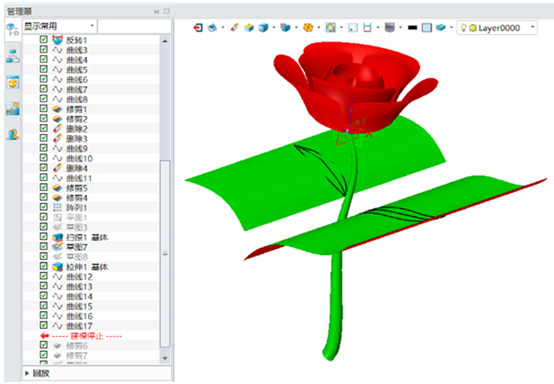

然后使用“线框”模�？？？？？？？橹械摹暗慊嬷魄摺毕铝钤诶烨嫔匣嬷埔镀男巫矗�， ，， ，如图13所示；；；；；


图13 绘制叶片形状

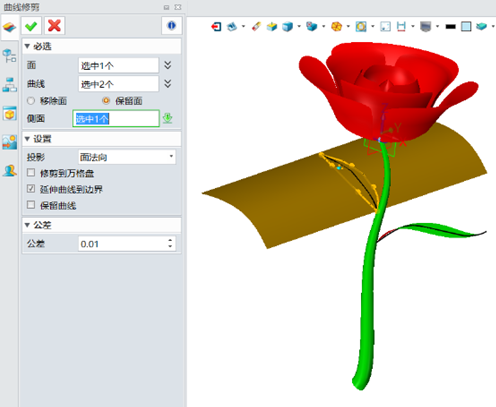

最后使用“曲面”模�？？？？？？？橹械摹扒咝藜簟毕铝罹傩行藜艋竦萌缤�14所示的花叶。。。。。。




图14 修剪获得花叶

上过上述几个办法的操作，，， ，， ，我们就完成了玫瑰花的设计了。。。。。。虽然，，， ，， ，除了玫瑰花之外，，， ，， ，各人也可以通过转变花瓣和花叶的形状，，， ，， ，设计出其他差别的花朵，，， ，， ，只要能熟悉掌握相关操作下令，，， ，， ，随着自己的设计思绪，，， ，， ，就能通过中望3D设计出更多雅观特别的产品，，， ，， ，各人快来试试吧！
