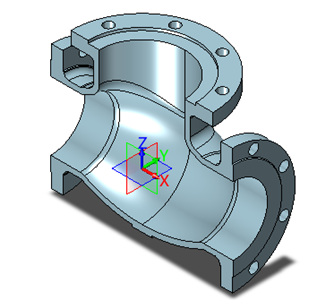

在上篇教程文章中，，，，，，我们已经完成了阀体的大部分操作了（图1），，，，，，本篇文章将继续对阀体的设计举行先容。。。。。


图1 阀体的部分

下面，，，，，，我们将在图1的基础上继续完善阀体的设计操作。。。。。

第一步：绘制草图

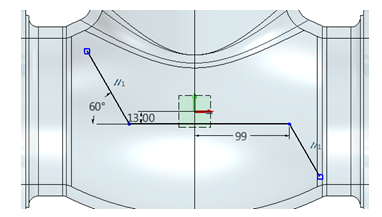

在XZ事情平面上绘制草图，，，，，，并举行约束，，，，，，如图2所示。。。。。


图2 绘制草图

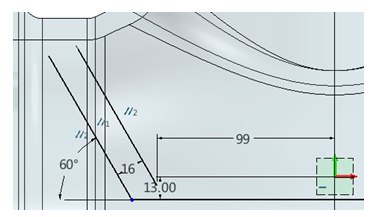

偏移16mm，，，，，，举行约束，，，，，，如图3所示。。。。。


图3 偏移并约束

继续偏移16mm，，，，，，举行约束，，，，，，如图4所示。。。。。

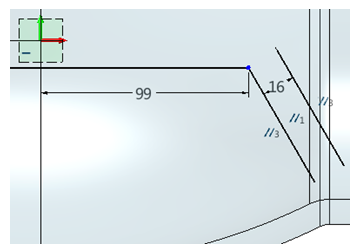

图4 偏移并约束

偏移26mm尺寸，，，，，，举行约束，，，，，，如图5所示。。。。。

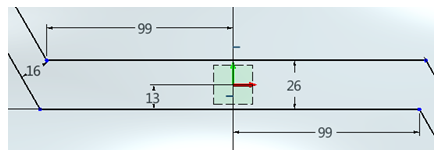

 图5 偏移并约束

第二步：参考

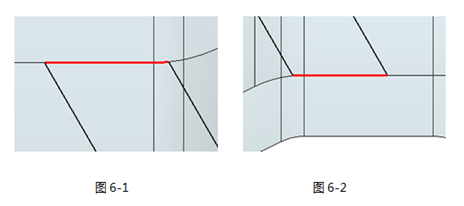

参照图6，，，，，，使用参考提取曲线，，，，，，举行约束，，，，，，退出草图。。。。。


 图6 参考

第三步：提取曲面

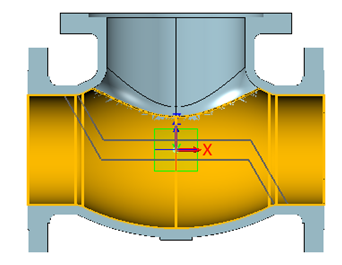

使用“曲面”页面下的“偏移”下令，，，，，，偏移距离为0，，，，，，提取图7示曲面。。。。。


 图7 提取曲面

第四步：缝合

隐藏实体，，，，，，使用“修复”页面下的“缝合”下令把抽取的面缝合为一张面，，，，，，如图8所示。。。。。

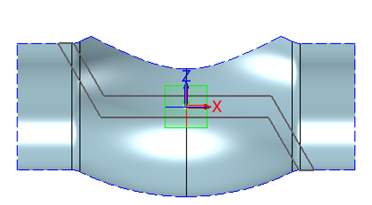

 图8 缝合

第五步：拉伸

使用“造型”页面下的“拉伸”下令，，，，，，对前面建设的草图举行拉伸，，，，，，要穿过曲面，，，，，，如图9所示。。。。。

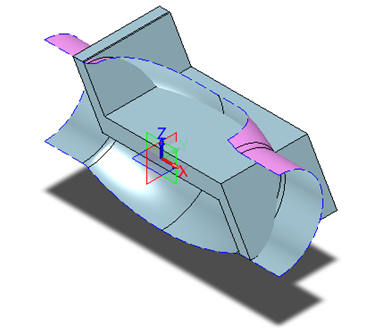

 图9 拉伸

第六步：修剪

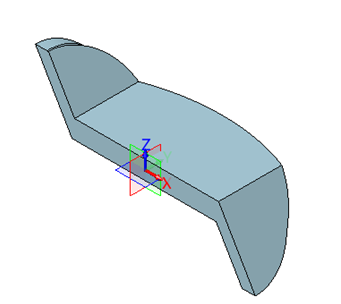

使用“造型”页面下的“修剪”下令，，，，，，通过缝合曲面临拉伸实体举行修剪，，，，，，获得下图10造型。。。。。


 图10 修剪

第七步：布尔运算

显示实体后，，，，，，使用“造型”页面下的“组合”下令，，，，，，举行布尔加运算，，，，，，如图11所示。。。。。




 图11 布尔运算

第八步：倒圆角

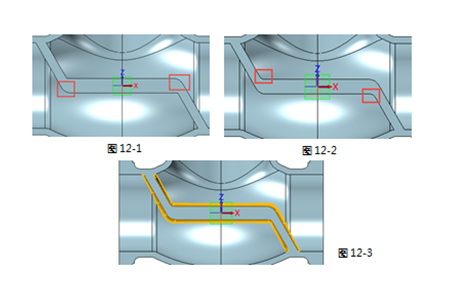

对图12所示位置划分举行倒20mm、10mm、5mm的圆角。。。。。


 图12 倒圆角

第九步：绘制草图

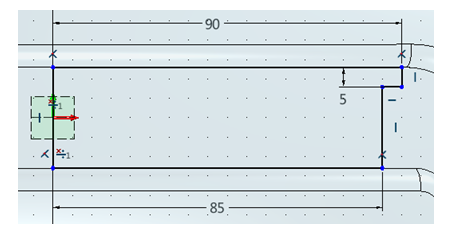

在XZ事情平面上绘制草图（图13）。。。。。


 图13 绘制草图

第十步：旋转

切除 使用“造型”页面下的“旋转”下令，，，，，，举行旋转切除，，，，，，如图14所示。。。。。

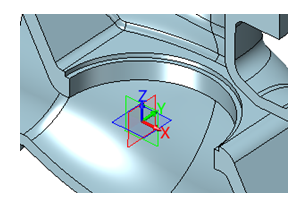

 图14 旋转切除

第十一步：镜像

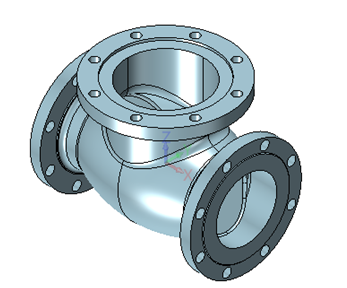

使用“造型”页面下的“镜像”下令，，，，，，以XZ事人情平为镜像平面举行镜像操作，，，，，，如图15所示。。。。。


 图15 镜像

第十二步：视觉样式

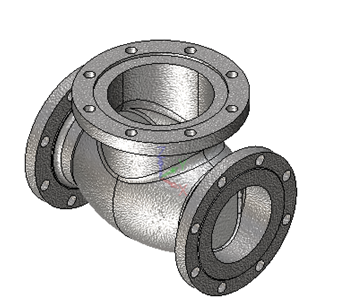

使用“视觉”样式页面下的“金属（铸造）”视觉样式，，，，，，对零件举行视觉样式的添加（图16）。。。。。


 图16 金属（铸造）视觉样式

使用“视觉”样式页面下的“铬”视觉样式，，，，，，对零件的接触面和孔面添加视觉样式，，，，，，如图17所示。。。。。

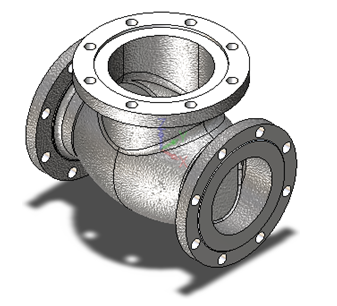

 图17 “铬”视觉样式

第十三步：建设草图

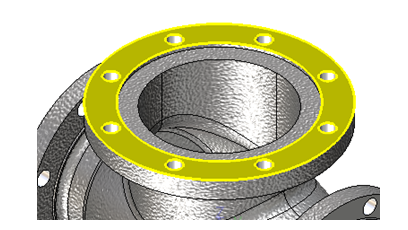

在高亮外貌建设如图18所示草图。。。。。


 图18 建设草图

在图19所示象限绘制两条相互笔直的曲线。。。。。

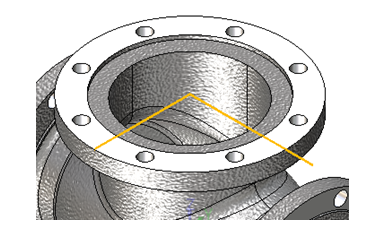

 图19 绘制草图

第十四步：命名剖面曲线

使用“线框”页面下的“命名剖面曲线”下令，，，，，，拾取上一步的草图建设命名剖面曲线（图20），，，，，，命名为“Valve”。。。。。

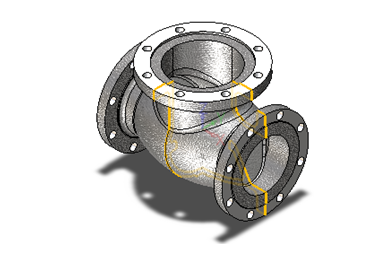

 图20 命名

第十五步：质料

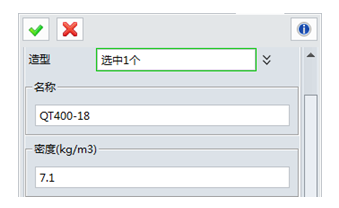

在属性下拉菜单下进入质料下令设置质料，，，，，，设置质料为“QT400-18”，，，，，，密度为“7.1”，，，，，，如图21所示。。。。。


 图21 质料设置

到此，，，，，，本实例中的阀体就所有完成建模了，，，，，，希望各人通过本篇实例的操作学习，，，，，，熟练掌握建模的相关操作下令。。。。。在下篇文章中，，，，，，我们再针对出具工程图的操作跟各人做详细的先容。。。。。
