在制造型企业中，，，，，除了设计部之外，，，，，诸如质检部、营业部等其他部分在事情历程中也需要使用三维CAD软件举行查图看图，，，，，而在这个历程中，，，，，软件在审查零件属性的功效方面直接影响到了工程师们的事情效率，，，，，特殊是关于非设计部分的审查者，，，，，信息周全、操作便捷的零件属性审查功效，，，，，可以资助他们快速掌握产品信息。 。。 。。。。新宣布的中望3D2017版进一步强化了审查零件属性方面的功效，，，，，本篇文章将向各人先容新版本中该功效的情形。 。。 。。。。

中望3D2017版在“零件属性”里增添了一个物理属性，，，，，把零件质料、尺寸规格、面积、质量等信息统一起来，，，，，让使用者一目了然。 。。 。。。。

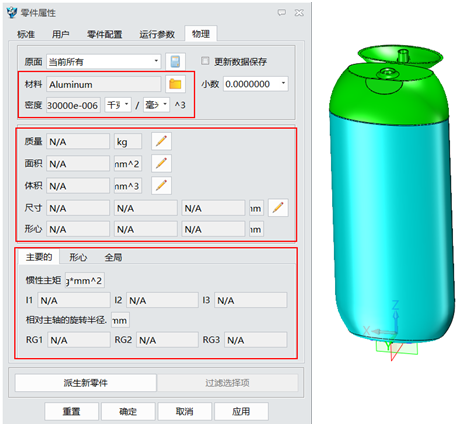

使用时，，，，，我们可以通过“下拉菜单属性-零件属性-物理选项”这个路径挪用出该功效。 。。 。。。。如图1所示，，，，，在“物理”选项中，，，，，我们能够清晰地获取质料、密度、面积、体积等详细信息。 。。 。。。。


图1 零件属性中的物理选项界面

在丈量前一样平常需要先指定丈量规模，，，，，可在“原面”选项下拉，，，，，有4种差别的盘算规模，，，，，如图2所示。 。。 。。。。


图2 盘算规模选项

● 目今所有：盘算目今工具包括的所有工具，，，，，且所有工具以保存于目今工具的状态盘算。 。。 。。。。

● 所有原工具：盘算目今工具包括的所有工具，，，，，但所有工具以其原始实例的信息或状态，，，，，非在目今工具的实例状态盘算。 。。 。。。。

● 仅目今零件：盘算目今工具包括的所有组件里类型为零件的工具，，，，，且各工具以其在目今工具的状态盘算，，，，，工具类型为装配的组件，，，，，将不包括在盘算规模内。 。。 。。。。

● 仅原零件：类似于“仅目今零件”，，，，，盘算目今工具包括的所有组件里类型为零件的工具，，，，，但各工具以其原始工具的信息或状态盘算，，，，，工具类型为装配的组件 ，，，，，将不包括在盘算规模内。 。。 。。。。

这样，，，，，工程师就可以凭证产品属性及盘算要求选择对应的选项。 。。 。。。。

选择完盘算规模后，，，，，可以指定零件质料属性来确定密度大�。 。。 。。。。�，，，，如图3所示。 。。 。。。。


图3 指定质料确定密度

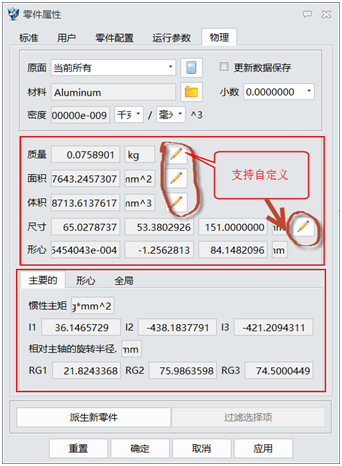

设定完质料后，，，，，点选更新按钮，，，，，如图4所示，，，，，更新后就能自动算出常用的质量、面积、体积、尺寸、形心等常用几何数据，，，，，让工程师一次操作就能实现大都据的丈量，，，，，很是便捷高效。 。。 。。。。


图4 更新后多项数据一目了然

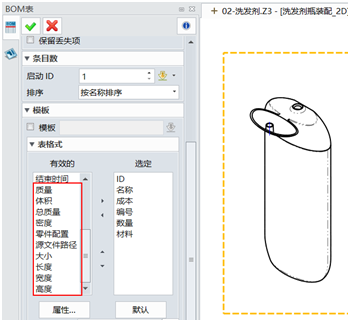

除此之外，，，，，更新后所获得的这些丈量数据也可以被应用到BOM表上，，，，，利便挪用，，，，，如图5、图6所示。 。。 。。。。


图5 BOM表设置


图6 BOM批注细

经由了本文的先容，，，，，信托各人对中望3D2017版新的物理丈量功效都有了更周全的相识，，，，，无论你是三维软件的应用能手，，，，，照旧仅用于查图看图的新手，，，，，在中望 3D2017版的支持下，，，，，都能便捷高效地盘问到产品的质量、面积、体积、尺寸、形心等常用数据，，，，，切实提高事情效率。 。。 。。。。
