图层在二维CAD中的作用是对差别线型、线宽、标注、打印等举行整理归类，，，，，，，，而在三维CAD中，，，，，，，，只有小部分三维CAD软件是具有图层这个看法的，，，，，，，，有助于设计师在模具等设计中对差别零件举行整理归类，，，，，，，，使设计事情更快捷更利便。。。。。中望3D也具有图层功效，，，，，，，，本篇文章中，，，，，，，，小编将为各人就中望3D图层使用历程中的一些问题举行说明。。。。。

1、中望3D翻开二维CAD后是否可以保存原先的图层设置

如下图1、图2所示，，，，，，，，中望3D翻开二维CAD后，，，，，，，，可以完整保存原先的图层设置，，，，，，，，对线型，，，，，，，，线宽，，，，，，，，标注中分类整理。。。。。

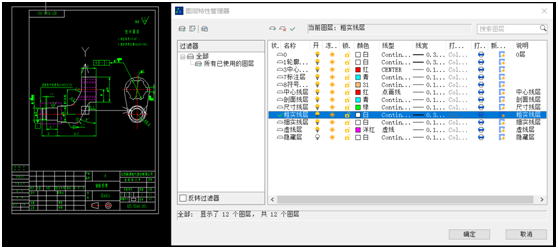

图1 二维CAD的图层

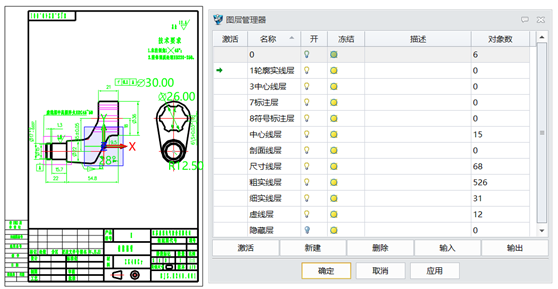

图2 中望3D读取后的图层信息

2、中望3D翻开UG(.prt)文件后，，，，，，，，能否保存原先的图层设置

中望3D翻开UG(.prt)文件后，，，，，，，，图层数目名称和图层内的实体、曲面、线条都会保存，，，，，，，，如图3、图4所示。。。。。

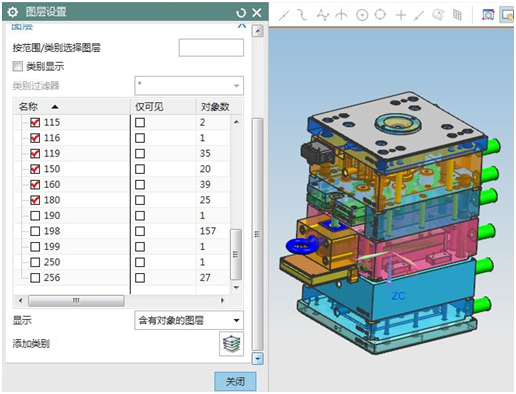

图3 UG的图层设置

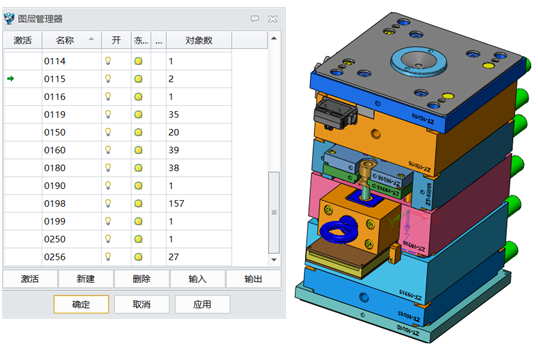

图4 中望3D读取后图层信息

若是在UG软件中隐藏了部分图层或实体曲面，，，，，，，，需在中望3D导入或翻开设置中，，，，，，，，勾选“隐藏实体和抑制组件”，，，，，，，，才华显示所有图形，，，，，，，，如图5所示。。。。。

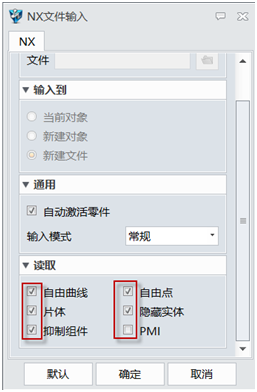

图5 导入设置选项

3、中望3D怎样盘问模子（实体，，，，，，，，曲面，，，，，，，，线条）图层位置

鼠标点选模子，，，，，，，，图层治理器会自动显示图层的位置，，，，，，，，如图6所示。。。。。

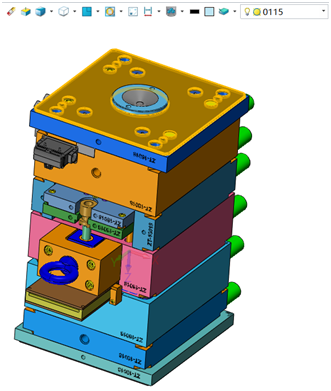

图6 图层盘问

4、中望3D怎样把模子（实体，，，，，，，，曲面，，，，，，，，线条）移动到图层

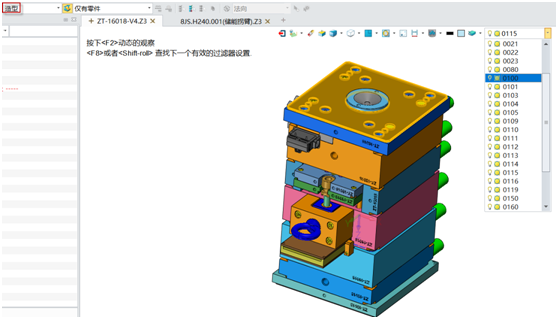

在过滤器是“造型”的状态下，，，，，，，，鼠标点选模子（实体，，，，，，，，曲面，，，，，，，，线条）再选择移动后的图层即可，，，，，，，，如图7所示。。。。。


图7 图层移动

5、中望3D怎样实现复制图层内所有模子

先用“复制”下令复制模子，，，，，，，，再把复制后模子移动图层，，，，，，，，如图8所示。。。。。

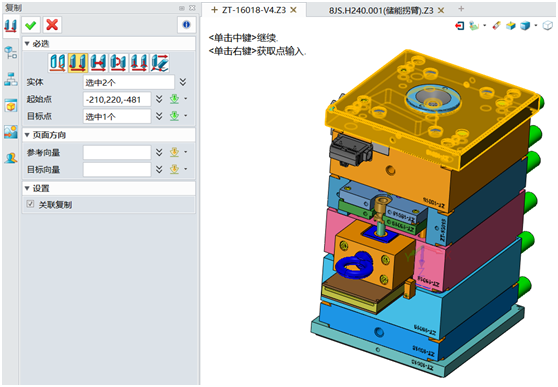

图8 图层复制

6、图层的其它操作

新建图层，，，，，，，，直接点击“新建”输入图层名称，，，，，，，，图层名称支持中文数字和字母；；；；；；；；

激活图层，，，，，，，，双击图层就可激活图层，，，，，，，，所有的模子默认生涯在激活图层内；；；；；；；；

删除图层，，，，，，，，如图9所示，，，，，，，，不可删除激活图层和有工具的图层，，，，，，，，需移动没有工具后才华删除。。。。。

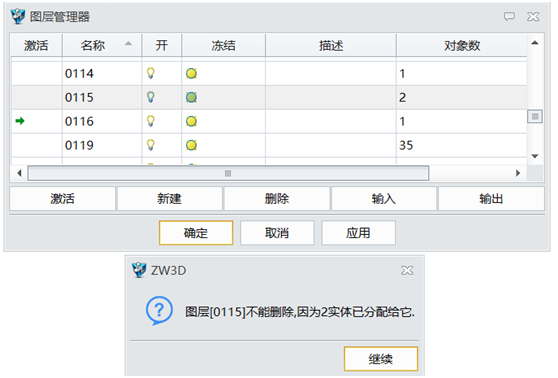

图9 删除图层

本文对中望3D图层在使用历程中一些常见问题的处置惩罚技巧举行了先容，，，，，，，，信托能资助列位设计师在后续的设计事情中抵达越发便捷、利便的效果。。。。。
