产品的设计开发， ，，，，，一样平常经由看法设计、参数化设计和详细设计三个阶段， ，，，，，这种历程称为自顶向下设计。。 。。。。。其中， ，，，，，通过草图模子举行自顶向下设计， ，，，，，是一个最基础的设计要领。。 。。。。。在本篇文章中， ，，，，，我们将通过一个双人沙发设计案例， ，，，，，来相识中望3D怎么通过草图模子， ，，，，，来举行自顶向下设计。。 。。。。。

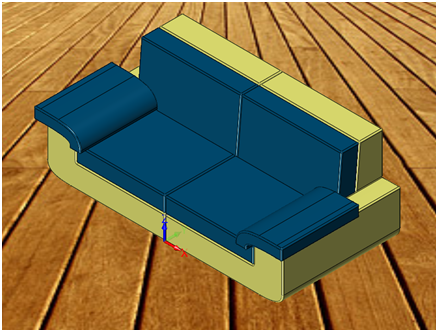

下图1即是本次要完成设计的沙发造型。。 。。。。。


图1 沙发

下面我们来看看详细操作办法：

第一步：草图绘制

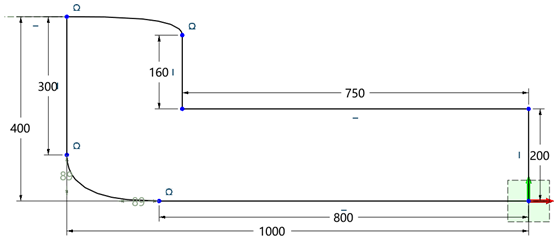

新建名称为“sofa”的文件， ，，，，，在XZ事情平面上绘制图2所示的沙发底座草图。。 。。。。。


图2 沙发底座草图

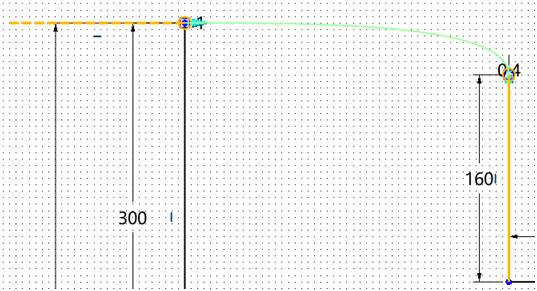

扶手位置使用“毗连”下令举行建设， ，，，，，相关设置可参考图3， ，，，，，图4为建设效果。。 。。。。。

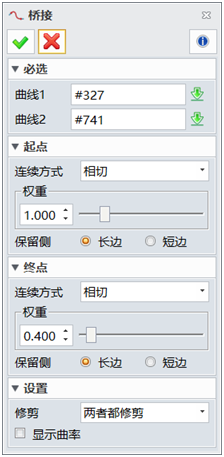

图3 “毗连”设置


图4 扶手位置

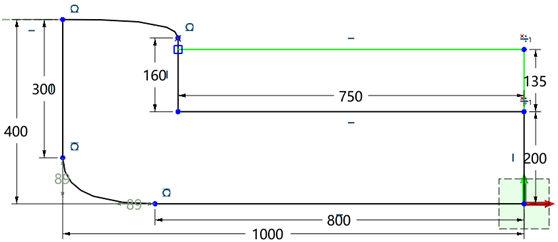

使用“绿色”绘制沙发“坐垫”部分草图， ，，，，，如图5所示。。 。。。。。


图5 坐垫草图

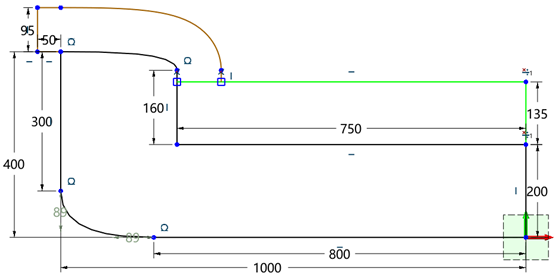

使用“咖啡色”绘制“扶手”部分草图， ，，，，，如图6所示。。 。。。。。


图6 扶手草图

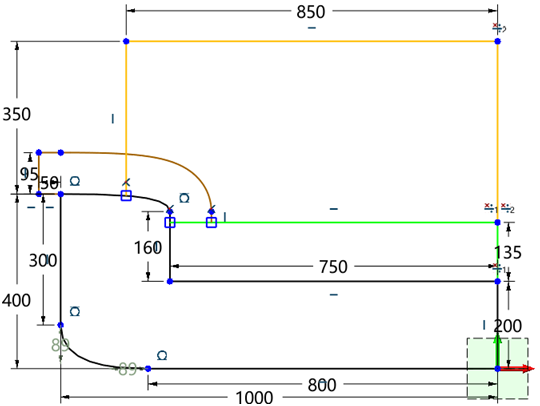

使用“橙色”绘制“靠背”部分草图， ，，，，，如图7所示， ，，，，，到此步的草图作为草图1， ，，，，，后面我们会继续用到。。 。。。。。


图7 靠背草图

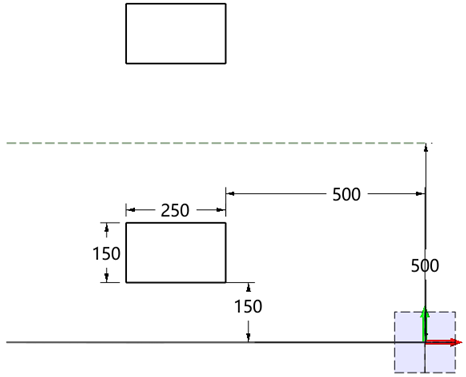

最后， ，，，，，在XY事情平面上绘制图8所示的沙发底座草图， ，，，，，该部分草图作为草图2。。 。。。。。


图8 沙发底座草图

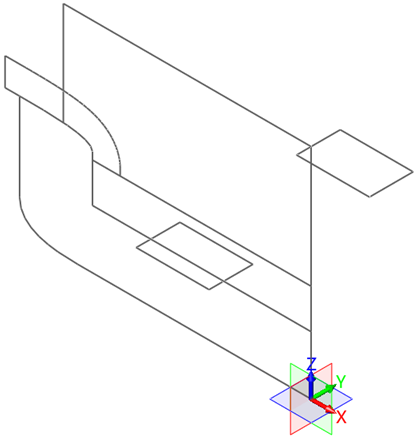

图9就是整个沙发设计的草图绘制效果。。 。。。。。


图9 沙发草图效果

第二步：建模

使用草图1， ，，，，，首先拉伸出底座部分， ，，，，，如图10所示。。 。。。。。

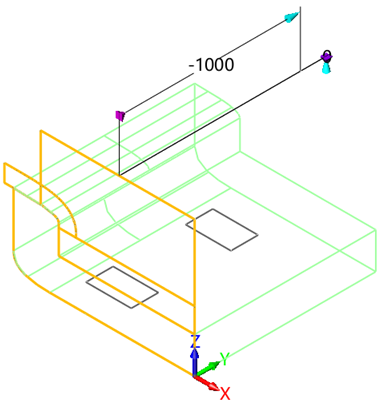

图10 拉伸底座

继续使用草图1， ，，，，，拉伸出靠背部分， ，，，，，如图11所示。。 。。。。。

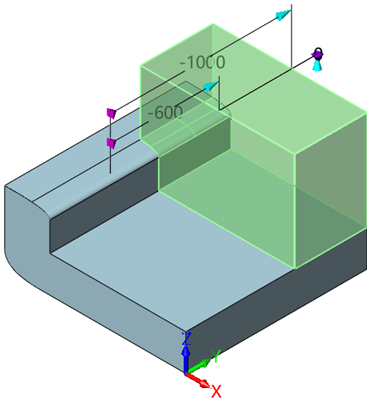

图11 拉伸靠背

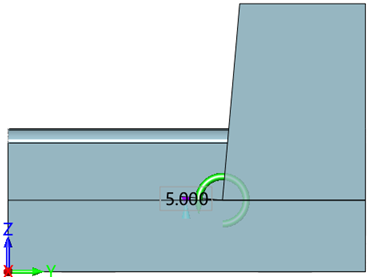

使用“直接建模”的要领， ，，，，，对靠背面举行5°的拔模操作， ，，，，，如图12所示。。 。。。。。


图12 拔模

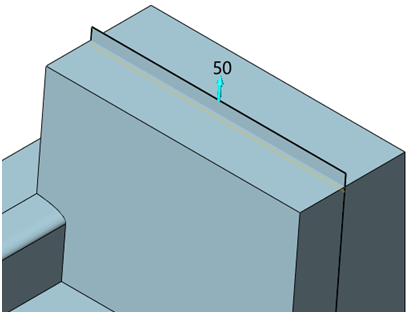

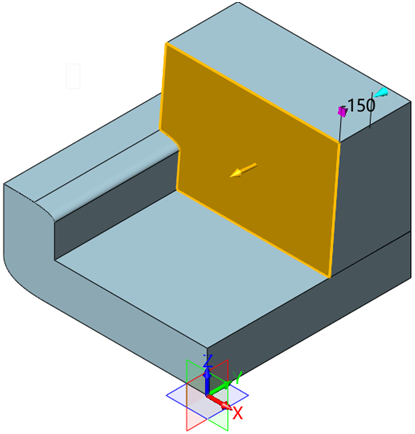

使用“面偏移”要领， ，，，，，建设辅助面， ，，，，，偏移距离为“150mm”， ，，，，，如图13所示。。 。。。。。


图13 面偏移

使用“面延伸”要领， ，，，，，让辅助面伸出实体， ，，，，，如图14所示。。 。。。。。


图14 面延伸

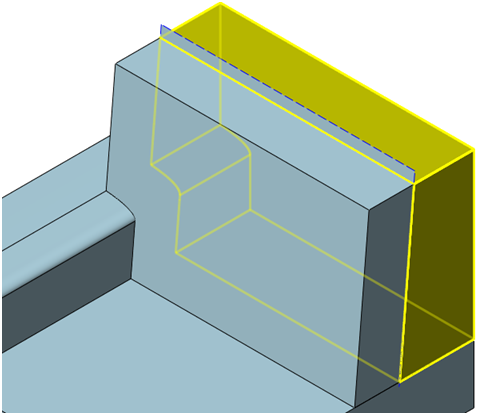

使用前面建设的辅助曲面临靠背实体举行“实体支解”， ，，，，，如图15所示。。 。。。。。


图15 实体支解

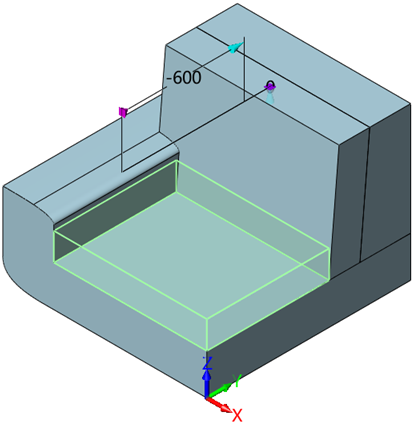

使用草图1， ，，，，，拉伸出坐垫部分， ，，，，，如图16所示。。 。。。。。


图16 拉伸坐垫

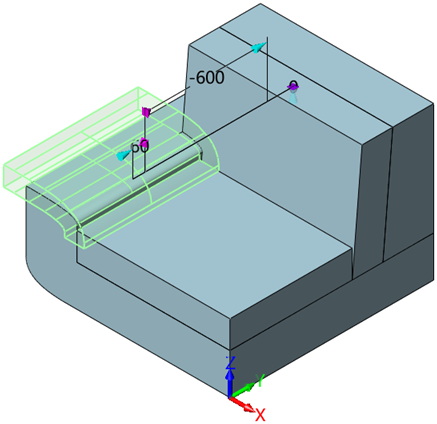

使用草图1， ，，，，，拉伸出扶手部分， ，，，，，如图17所示。。 。。。。。


图17 拉伸扶手

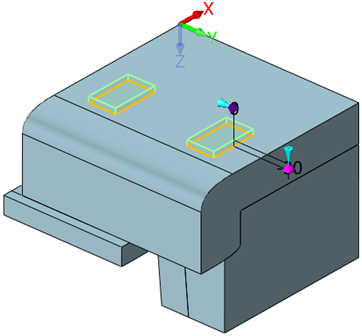

使用草图2， ，，，，，拉伸出脚垫部分， ，，，，，如图18所示。。 。。。。。


图18 拉伸脚垫

“镜像”所有造型， ，，，，，如图19所示， ，，，，，然后选择所有边， ，，，，，举行“10mm”的倒圆角操作， ，，，，，即可得出图20中最终的设计效果。。 。。。。。

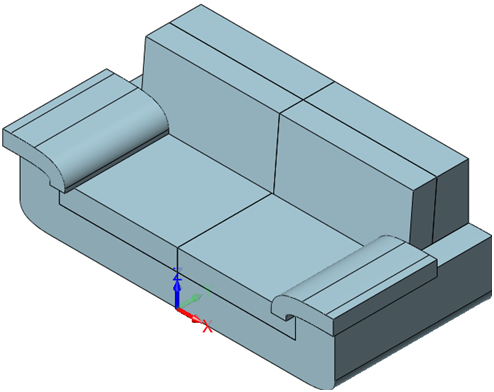

图19 镜像效果


图20 沙发设计效果

第三步：后期处置惩罚

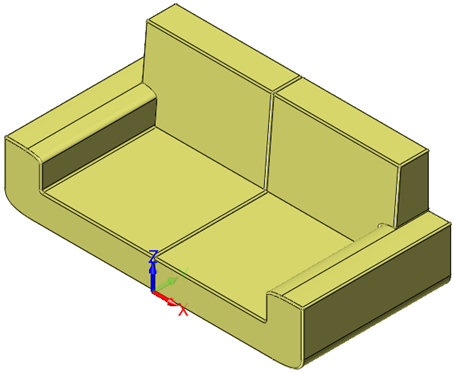

隐藏不需要的工具， ，，，，，对沙发的底座， ，，，，，即下图21所示的实体举行颜色设置， ，，，，，各人可以凭证喜欢， ，，，，，调配差别的颜色。。 。。。。。


图21 底座调色

调完底座颜色后， ，，，，，调出沙发的其他部分， ，，，，，隐藏底座等不需要的工具， ，，，，，再次举行颜色设置， ，，，，，如图22所示， ，，，，，然后显示所有实体。。 。。。。。

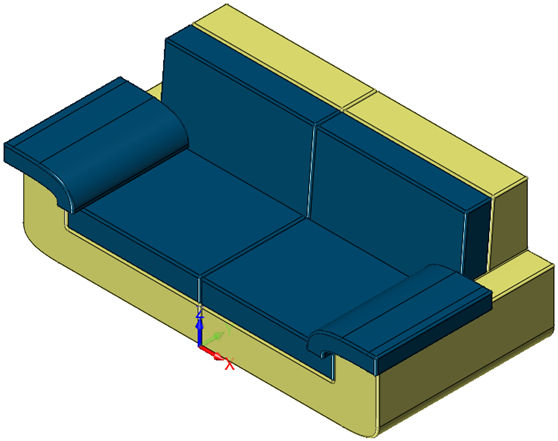

图22 坐垫靠背扶手调色

虽然， ，，，，，若是你喜欢纯色的沙发， ，，，，，也可以直接对整个沙发实体举行单色调配。。 。。。。。

最后， ，，，，，我们使用“提取造型”下令， ，，，，，依次提取造型为零件（图23）， ，，，，，图24为提取完毕后的装配结构情形。。 。。。。。


图23 提取造型


图24 装配结构

经由了上述的操作， ，，，，，我们就完成了这个沙发的建模设计了， ，，，，，很是的轻盈高效。。 。。。。。信托通过这个案例的先容， ，，，，，各人也掌握了自顶向下的设计要领了， ，，，，，有兴趣的朋侪可以继续团结这个设计思绪， ，，，，，举行其他心仪的产品的设计哦， ，，，，，对各人掌握三维建模很有资助的！
