在本次的实例教程中， ，，，，笔者将以汽车钣金件的料带（图1）结构设计作为解说实例， ，，，，这是完成级进模设计的焦点设计使命。。。。。本教程中， ，，，，我们将分为排料设计和料带设计2大部分举行， ，，，，本篇我们先来看看排料设计的详细操作吧。。。。。

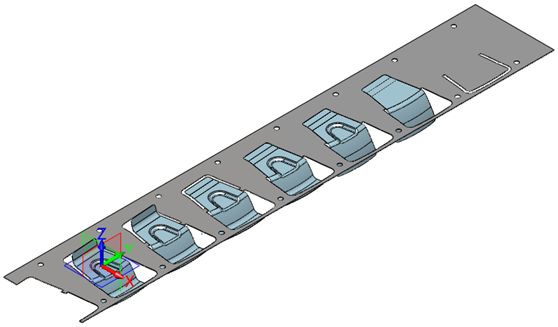

图1 汽车钣金件料带

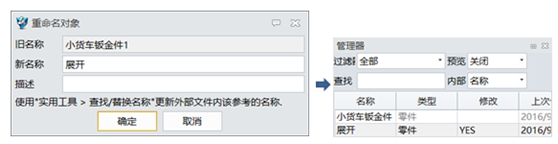

第一步， ，，，，复制黏贴小货车钣金件， ，，，，然后重命名为“睁开”， ，，，，翻开“睁开”零件（图2）。。。。。


图2 “睁开”零件

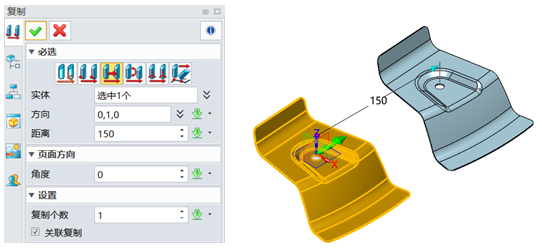

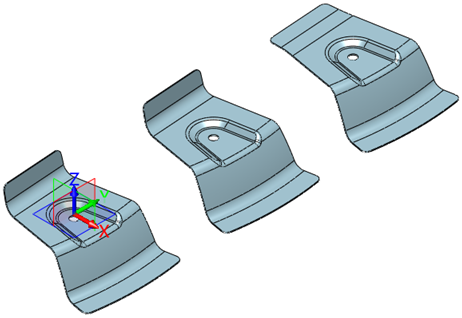

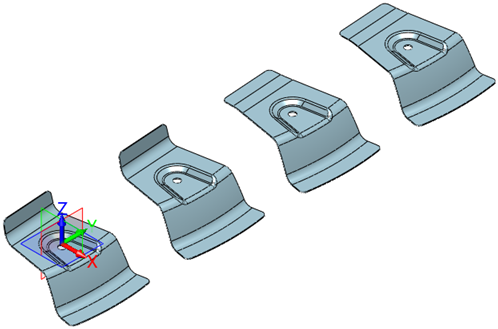

第二步， ，，，，沿Y轴偏向复制零件， ，，，，距离为150mm， ，，，，如图3所示。。。。。


图3 复制零件

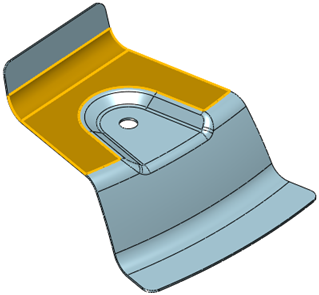

第三步， ，，，，使用FTI下的“线性睁开”， ，，，，拾取下图4水平面为牢靠面， ，，，，圆弧面为折弯面。。。。。复选添加一个新的成型状态， ，，，，偏向为Y偏向， ，，，，距离为150mm， ，，，，线性睁开后效果如下图5所示 。。。。。


图4 拾取


图5 线性睁开后效果

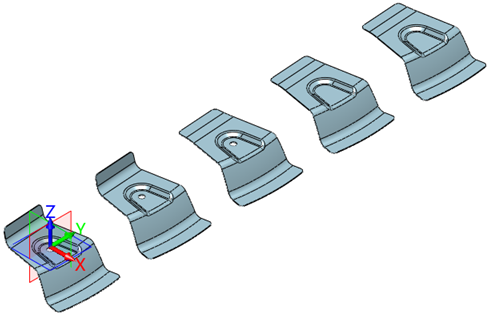

第四步， ，，，，沿Y轴偏向复制下一个零件， ，，，，距离为150mm， ，，，，如图6所示。。。。。


图6 复制零件

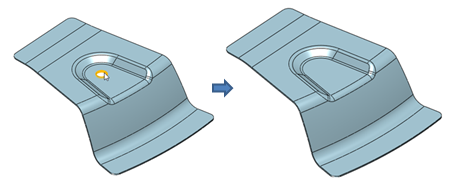

第五步， ，，，，拾取圆孔的面， ，，，，扑面举行简化操作， ，，，，如图7所示。。。。。


图7 简化操作

第六步， ，，，，继续沿Y轴偏向复制零件， ，，，，距离为150mm， ，，，，如图8所示。。。。。


图8 复制零件

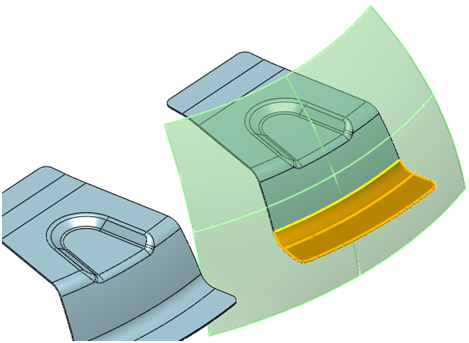

第七步， ，，，，使用FTI下的“支持面”功效， ，，，，拾取下图9中高亮面为折弯面， ，，，，高亮边为牢靠边， ，，，，图10即是建设的支持面。。。。。


图9 使用支持面功效


图10 所建的支持面

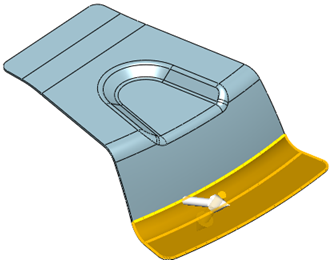

第八步， ，，，，使用FTI下的“高级睁开”功效， ，，，，拾取上步建设的支持面作为本次操作的支持面， ，，，，拾取下图11高亮面为睁开面， ，，，，高亮边为牢靠边， ，，，，冲压偏向为面法向， ，，，，厚度偏置为向内， ，，，，级进类型为折弯。。。。。


图11 高级睁开

操作完毕后隐藏支持面， ，，，，如图12所示。。。。。


图12 隐藏支持面

第九步， ，，，，沿Y轴偏向复制下一个零件， ，，，，距离为150mm， ，，，，如图13所示。。。。。


图13 复制零件

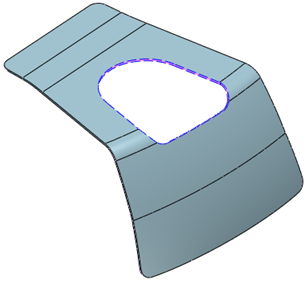

第十步， ，，，，删除拉伸成型部分的曲面， ，，，，如图14所示。。。。。


图14 删除曲面

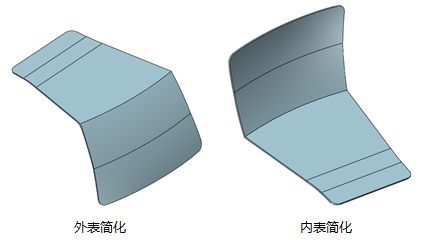

第十一步， ，，，，划分对外表和内表的两个倒圆圆弧面举行简化操作， ，，，，如图15所示。。。。。


图15 简化操作

第十二步， ，，，，删除钣金件的面， ，，，，只保存-Z偏向的底面， ，，，，如图16所示。。。。。


图16 删除操作

第十三步， ，，，，对曲面举行9mm的倒圆角操作， ，，，，如图17所示。。。。。


图17 倒圆角

第十四步， ，，，，对曲面举行抽壳， ，，，，厚度为-1mm， ，，，，如图18所示。。。。。


图18 抽壳

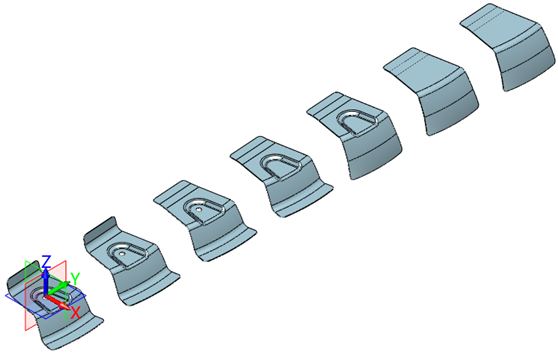

第十五步， ，，，，沿Y轴偏向复制下一个零件， ，，，，距离为150mm， ，，，，如图19所示。。。。。


图19 复制零件

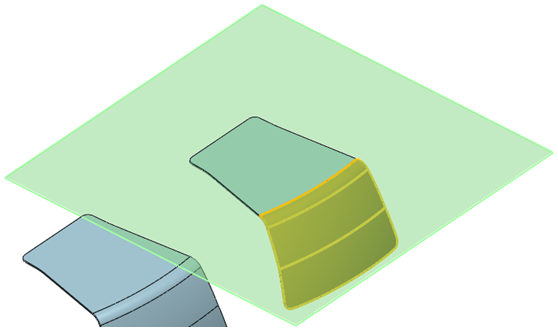

第十六步， ，，，，使用FTI下的“支持面”功效， ，，，，拾取下图20高亮面为折弯面， ，，，，高亮边为牢靠边， ，，，，建设如图21所示的支持面。。。。。


图20 拾取


图21 支持面

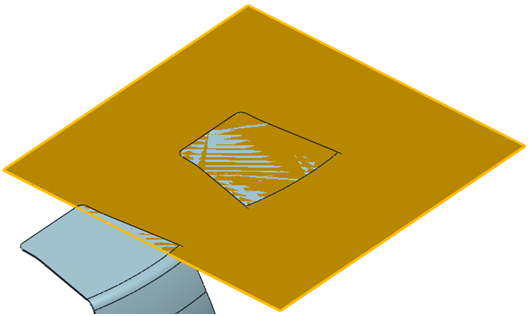

使用FTI下的高级睁开， ，，，，先拾取下图22矩形面为支持面， ，，，，然后隐藏。。。。。

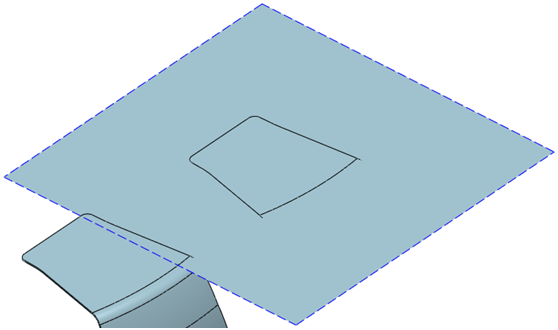

图22 拾取

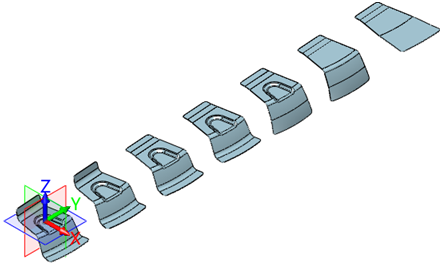

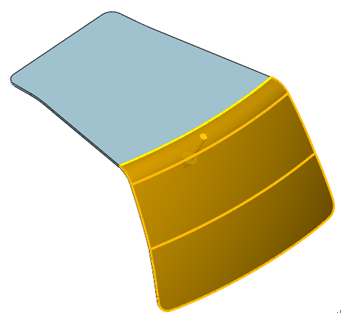

再拾取下图23的三个高亮面为睁开面， ，，，，高亮边为牢靠边， ，，，，确认后完成睁开操作， ，，，，整体视图如图24所示。。。。。


图23 拾取


图24 睁开后整体效果

到此， ，，，，我们已经完成了排料设计的操作了， ，，，，在下篇教程中， ，，，，我们将继续举行料带设计的操作先容。。。。。
