钣金是制造型企业常用的零件之一，，，，，，基于产品的造型和功效实现的需要，，，，，，钣金件往往泛起出种种各样的形态，，，，，，从简朴到重大，，，，，，种类繁多。 。。 。。。。。如图1所示，，，，，，这是一款小货车上的钣金件，，，，，，该零件包括了较为简朴的直线折弯和冲孔，，，，，，也包括了曲面折弯工艺和拉伸工艺，，，，，，看似简朴，，，，，，但现实上在设计的操作上，，，，，，却也具有一定的难度，，，，，，对设计师来说有一定挑战性。 。。 。。。。。

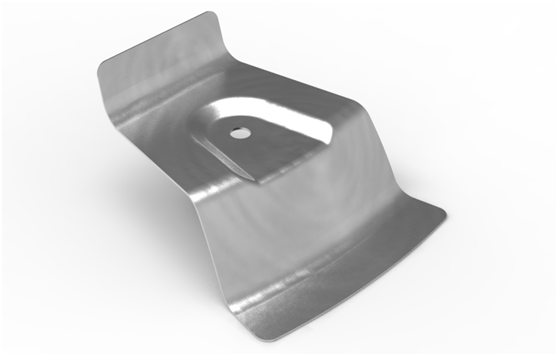

图1 小货车上的钣金零件

在本次的实例教程中，，，，，，我们将一起来学习怎样使用中望3D完成这个钣金件的设计。 。。 。。。。。下面，，，，，，我们一起来看看详细的操作办法：

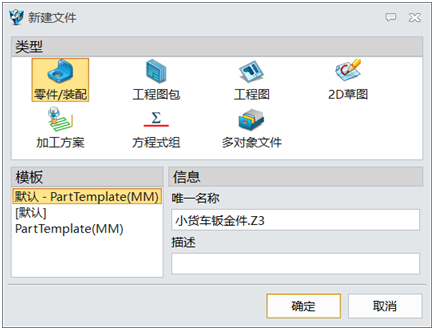

第一步：新建一个名称为“小货车钣金件”的零件文件，，，，，，如图2所示。 。。 。。。。。


图2 新建零件文件

第二步：在XZ事情平面上依次绘制如图3草图，，，，，，完成草图绘制退却出草图。 。。 。。。。。

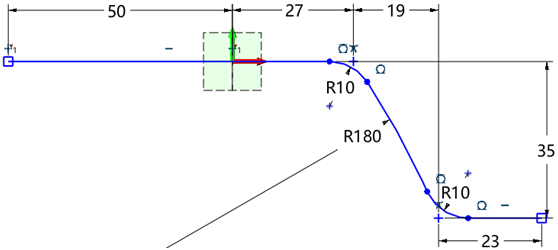

图3 绘制草图

第三步：草图旋转偏移处置惩罚。 。。 。。。。。

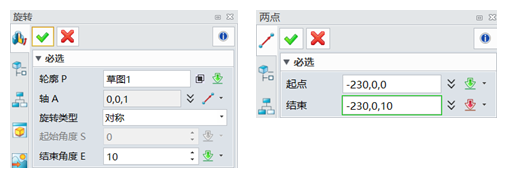

对上步草图举行“旋转”，，，，，，旋转类型为“对称”，，，，，，结算角度为10°，，，，，，然后旋转轴使用两点来确认，，，，，，坐标为“-230,0,0”和“-230,0,10”，，，，，，这两步操作的设置可参考图4。 。。 。。。。。


图4 设置参考

接着，，，，，，内部偏移1mm，，，，，，完成后如下图5所示。 。。 。。。。。

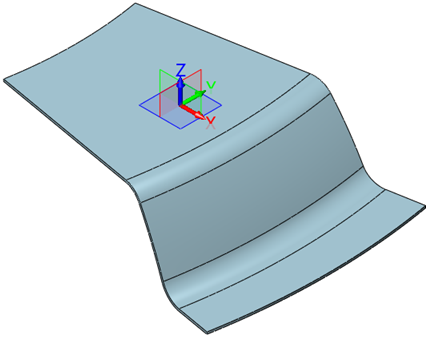

图5 旋转偏移后的效果

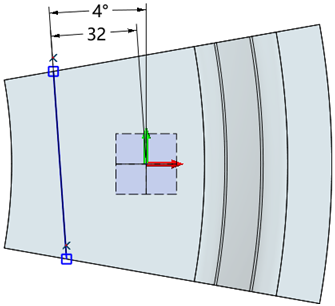

第四步：在XY事情平面上绘制如图6所示草图。 。。 。。。。。


图6 绘制草图

第五步：对图6的草图举行“拉伸切除”，，，，，，效果如图7所示。 。。 。。。。。

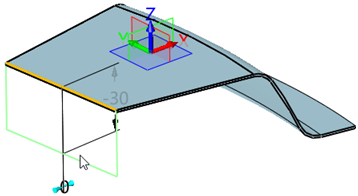

图7 拉伸切除效果

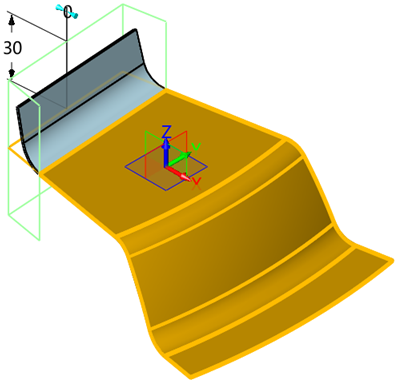

第六步：使用“全凸缘”，，，，，，如图8所示。 。。 。。。。。

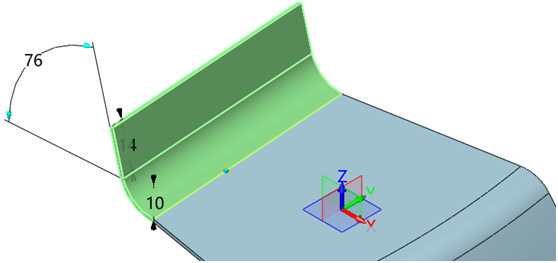

图8 全凸缘操作效果

第七步：在XY事情平面上绘制如图9的草图。 。。 。。。。。

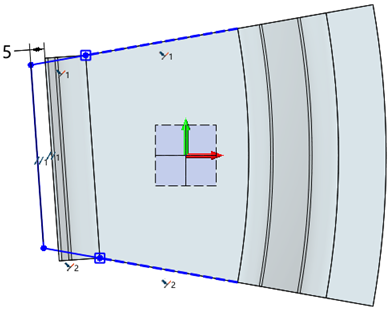

图9 绘制草图

第八步：对图9的草图举行“拉伸切除”，，，，，，效果如图10所示。 。。 。。。。。


图10 拉伸切除效果

第九步：对4个角举行5mm的倒圆角，，，，，，如图11所示。 。。 。。。。。

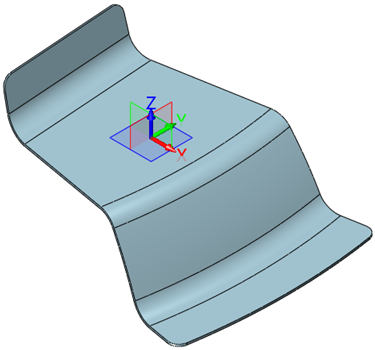

图11 倒圆角

第十步：在XY事情平面上绘制如图12所示的草图。 。。 。。。。。

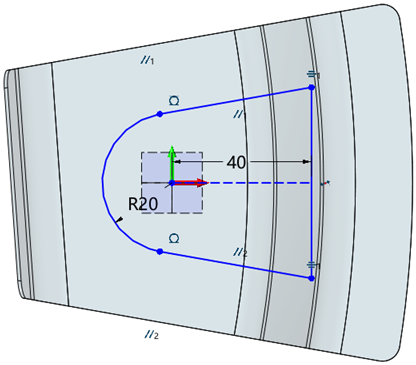

图12 绘制草图

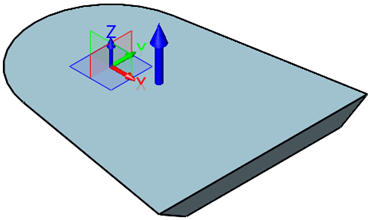

第十一步：对图12的草图举行“拉伸”成实体，，，，，，厚度为向下4mm，，，，，，如图13所示。 。。 。。。。。

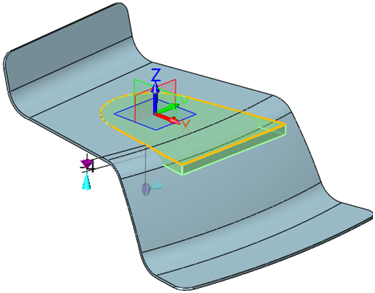

图13 拉伸成实体

第十二步：隐藏实体1（图14），，，，，，然后对实体2举行60°的拔模，，，，，，偏向为Z轴，，，，，，只有圆弧竖直面和它相邻的竖直面举行拔模，，，，，，如图15所示。 。。 。。。。。

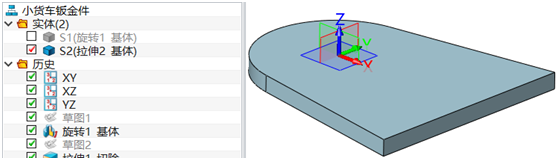

图14 隐藏实体1


图15 拔模

第十三步：对实体2底部举行3mm的倒圆角，，，，，，对第十步中的草图举行二次拉伸，，，，，，如图16所示。 。。 。。。。。

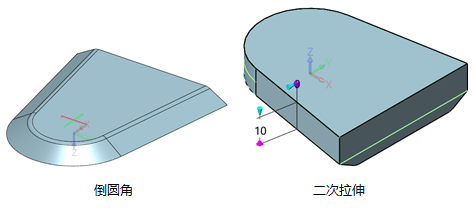

图16 倒圆角及拉伸

第十四步：使用“冲压”功效，，，，，，拾取下图17的钣金件为“基体”，，，，，，第十三步中建设的造型为“冲压体”。 。。 。。。。。

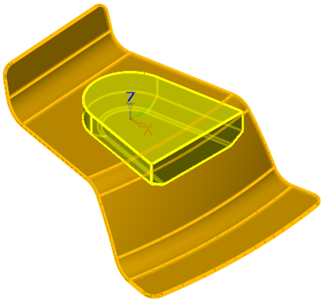

图17 钣金基体

下图18背后部位的三个面为“界线”，，，，，，应用操作后，，，，，，建设出下图19的成型特征。 。。 。。。。。

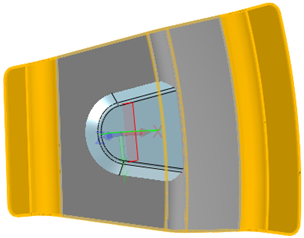

图18 背后部位

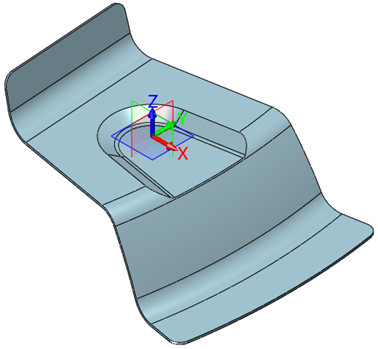

图19 成型特征

第十五步：倒圆角，，，，，，如图20所示。 。。 。。。。。

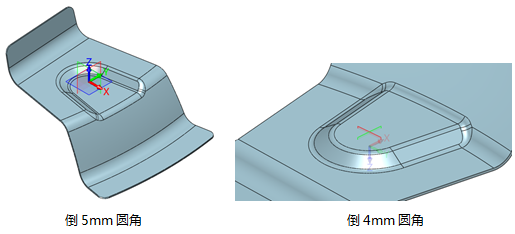

图20 倒圆角

第十六步：在原点打8mm的通孔，，，，，，如图21所示，，，，，，然退却出零件，，，，，，这样，，，，，，这个小货车钣金件的设计就完成了。 。。 。。。。。

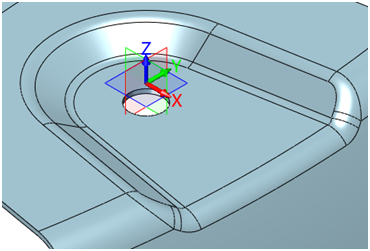

图21 打孔

经由上述的办法，，，，，，示例中的小货车钣金件就完成了。 。。 。。。。。

中望3D 2017版的钣金功效有全新的升级和刷新，，，，，，新版本的钣金�？？？？？�，，，，，，支持种种重大钣金件的快速高效设计，，，，，，轻松实现弹性变形和塑性变形展示，，，，，，为钣金件的加工和模具设计节约时间和开发本钱，，，，，，你也快来体验下吧！
