在上篇的实例教程中，，，，，， ，我们学习了排料设计的详细操作，，，，，， ，接下来，，，，，， ，笔者将继续上篇中的实例，，，，，， ，向各人先容料带设计的详细操作，，，，，， ，下面，，，，，， ，我们来看看详细的操作办法：

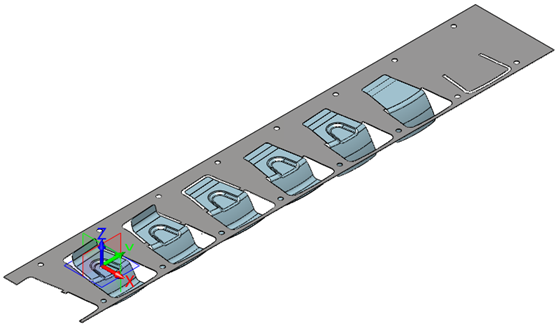

图1 汽车钣金件料带

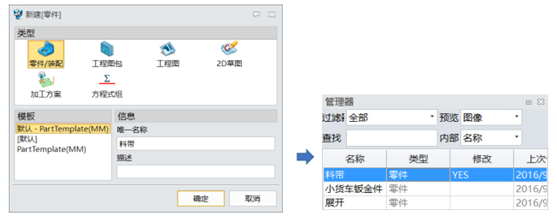

第一步，，，，，， ，在上篇排料设计操作完成的基础上，，，，，， ，新建一个名称为料带的零件，，，，，， ，如图2所示。。。。。。。。


图2 新建零件

第二步，，，，，， ，使用外部零件功效，，，，，， ，引用睁开零件，，，，，， ，位置为0坐标，，，，，， ，历史为“关联复制到此零件”，，，，，， ，如图3所示。。。。。。。。


图3 睁开零件

第三步，，，，，， ，在XY事情平面上绘制草图，，，，，， ，并设置草图定位（图4），，，，，， ，进入草图（图5）。。。。。。。。


图4 绘制草图


图5 草图

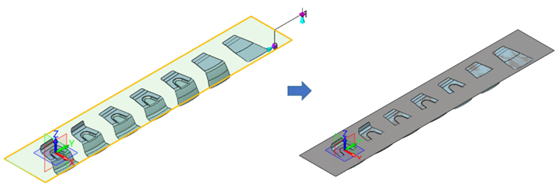

第四步，，，，，， ，退出草图举行拉伸，，，，，， ，厚度是-Z偏向1mm，，，，，， ，并给料带付与金属材质，，，，，， ，如图6所示。。。。。。。。


图6 草图拉伸、设置材质

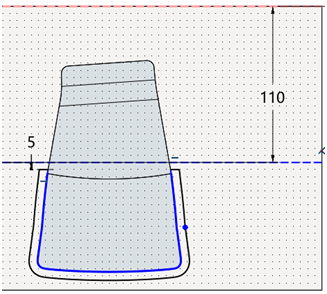

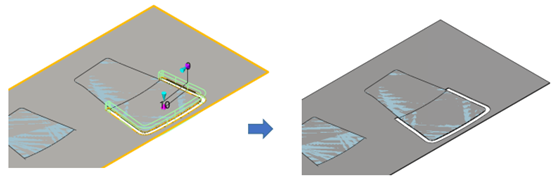

第五步，，，，，， ，在料带上外貌绘制草图，，，，，， ，提取零件轮廓偏移6mm，，，，，， ，关闭草图退却出草图，，，，，， ，如图7所示。。。。。。。。


图7 提取零件轮廓

第六步，，，，，， ，拉伸切除料带，，，，，， ，如图8所示。。。。。。。。


图8 拉伸切除料带

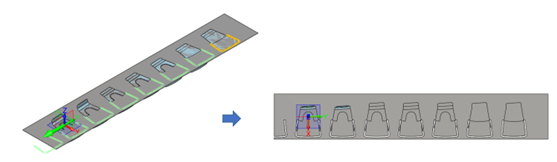

第七步，，，，，， ，阵列切除特征，，，，，， ，阵列数目为8个，，，，，， ，间距为150mm，，，，，， ，和料带举行布尔运算，，，，，， ，如图9所示。。。。。。。。


图9 阵列切除特征

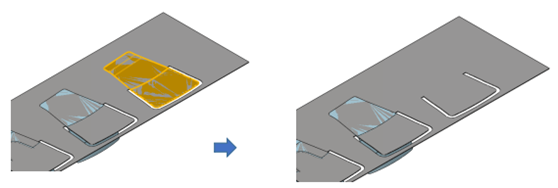

第八步，，，，，， ，隐藏图10左边标黄色造型，，，，，， ，获得最终隐藏效果。。。。。。。。


图10 隐藏造型

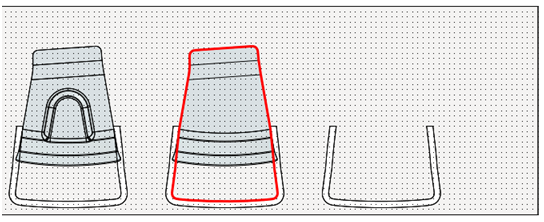

第九步，，，，，， ，在料带上外貌上绘制草图，，，，，， ，提取第二工序的外轮廓退却出草图，，，，，， ，如图11所示。。。。。。。。


图11 提取外轮廓

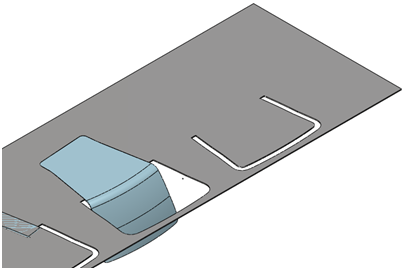

第十步，，，，，， ，切除料带，，，，，， ，如图12所示。。。。。。。。


图12 切除料带

第十一步，，，，，， ，阵列切除特征，，，，，， ，阵列数目为7个，，，，，， ，间距为150mm，，，，，， ，和料带举行布尔运算，，，，，， ，如图13所示。。。。。。。。


图13 阵列切除特征

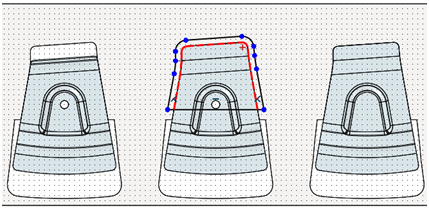

第十二步，，，，，， ，再次在料带上外貌上绘制草图，，，，，， ，提取零件轮廓偏移6mm，，，，，， ，关闭草图退却出草图，，，，，， ，如图14所示。。。。。。。。


图14 提取零件轮廓

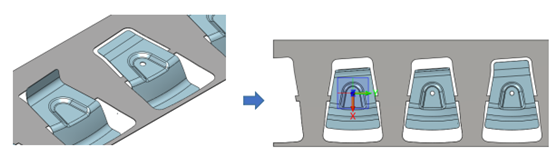

第十三步，，，，，， ，继续对草图举行拉伸切除，，，，，， ，并举行阵列切除特征，，，，，， ，阵列数目为4个，，，，，， ，间距为150mm，，，，，， ，和料带举行布尔运算，，，，，， ，如图15所示。。。。。。。。


图15 草图拉伸切除、阵列切除特征

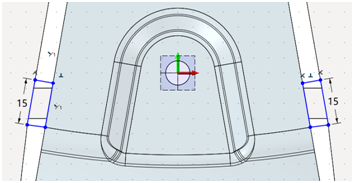

第十四步，，，，，， ，在料带上外貌最后一个工位上绘制下图草图，，，，，， ，关闭草图退却出草图，，，，，， ，如图16所示。。。。。。。。


图16 草图绘制

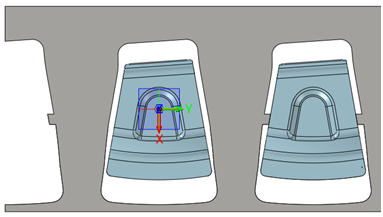

第十五步，，，，，， ，对草图举行拉伸切除，，，，，， ，如图17所示。。。。。。。。


图17 草图拉伸切除

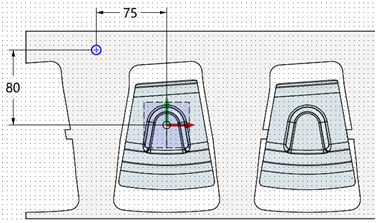

第十六步，，，，，， ，在料带上外貌上绘制下图草图，，，，，， ，圆形半径为5mm，，，，，， ，绘制完毕退却出草图，，，，，， ，如图18所示。。。。。。。。


图18 草图绘制

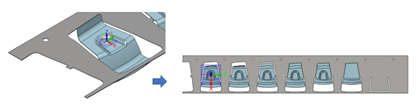

第十七步，，，，，， ，对圆形草图举行拉伸切除，，，，，， ，并举行阵列切除特征，，，，，， ，阵列数目为8个，，，，，， ，间距为150mm，，，，，， ，和料带举行布尔运算，，，，，， ，如图19所示。。。。。。。。


图19 草图拉伸切除、阵列切除特征

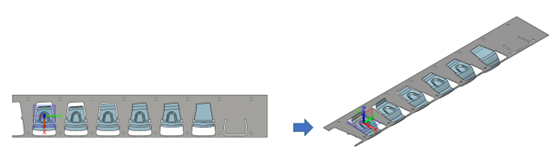

第十八步，，，，，， ，镜像孔特征，，，，，， ，料带设计完成，，，，，， ，如图20所示。。。。。。。。


图20 镜像孔特征

至此，，，，，， ，汽车钣金件的料带结构设计就完成了。。。。。。。。通过本实例教程的学习，，，，，， ，信托各人都能很好地掌握级进模设计的相关操作要点，，，，，， ，更好地完成其他相关的设计事情。。。。。。。。
