制造型企业在钣金零件和装配出工程图（平面图）时，，，，，经常�；；；；；；；嵊龅秸庋奈侍猓喝砑局せ抵仆荚砟铣鐾嫉姆椒ǎ�，，，，会显示消隐线、折边切线等，，，，，而这些线却会影响到工程图的识图效果，，，，，特殊是当这些线条数目许多时，，，，，还会让图纸看起来较量缭乱。。。。。若是我们要在CAD软件中通过手动操作来删除这些不需要的线条，，，，，虽然可以抵达画面精练的效果，，，，，可是操作起来的话会较量繁琐，，，，，特殊是在图形较量重大或是装配零件较多时，，，，，带来的删除事情量也是很是大的。。。。。在本篇文章中，，，，，小编将以钣金工程图为例，，，，，向各人分享中望3D的一个适用技巧，，，，，解决上述的线条显示问题。。。。。

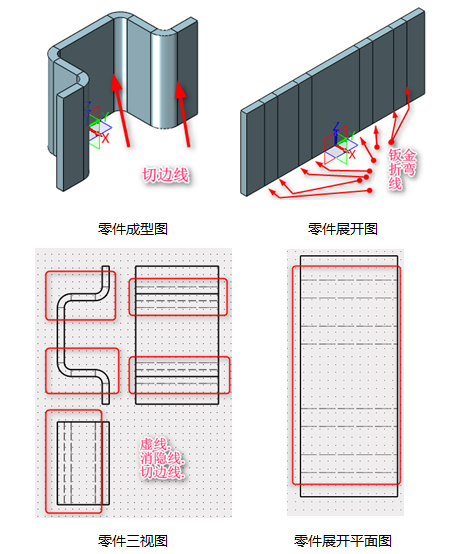

如下图1的零件所示，，，，，这些线条在钣金生产图纸中会影响视觉效果，，，，，在大型的装配工程图和重大的钣金件工程图中，，，，，也会严重影响了车间工人识图的效果。。。。。


图1 零件效果图

因此，，，，，工程师们就需要把一些不需要用到的线条，，，，，通过处置惩罚，，，，，让其在工程图中不要显示出来。。。。。下面为各人先容中望3D适用的解决要领：

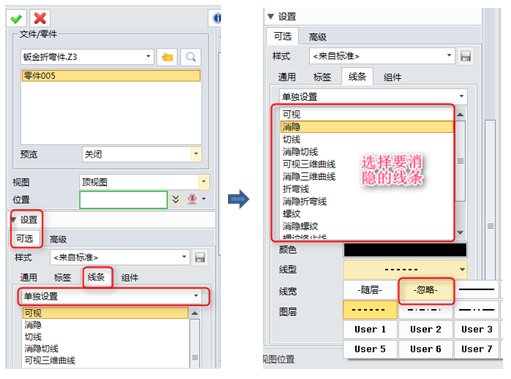

在工程图插入视图时，，，，，在菜单的“设置”选项中选择“线条”-“单独设置”，，，，，然后选摘要消除的线条类型，，，，，最后选择“忽略”，，，，，操作可参照图2所示的指引。。。。。另外，，，，，在视图属性里也可以实现这样的设置功效。。。。。


图2 插入视图的设置

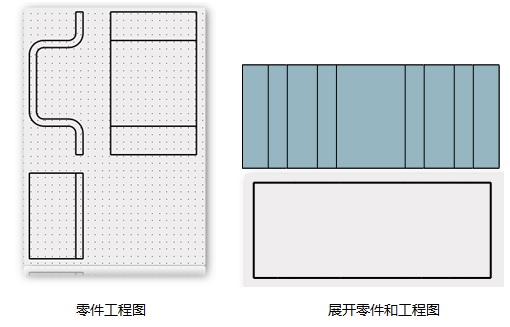

如图3所示，，，，，这就是设置后的样式效果，，，，，显着比图1要精练、清晰得多。。。。。


图3 设置后的效果

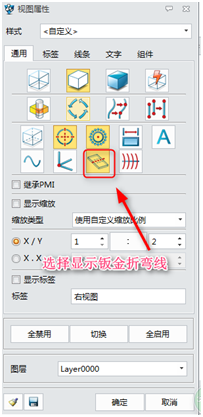

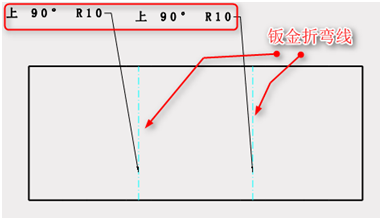

若是需要显示钣金折弯线条时，，，，，我们可以在“视图属性”里做出如下图4的选择，，，，，即会泛起钣金折弯线了，，，，，效果如图5所示。。。。。


图4 视图属性


图5 钣金折弯线效果图

凭证以上的操作，，，，，我们就可以解决一些工程图线条显示的问题，，，，，凭证需要举行消隐或者显示设置，，，，，确保最终的显示效果精练、清晰。。。。。掌握了本文先容的适用技巧，，，，，您也可以凭证这样的要领去设置其它一些类似的属性特征哦，，，，，快来试试看吧！
