CAD绘制一个酒架的办法要领
在使用CAD时想要设计一款酒架，，，，，我们应该怎样设计呢？？ ？？？今天给各人分享一下CAD绘制酒架的操作要领，，，，，详细如下：
1、首先翻开CAD软件，，，，，在CAD上画一个框（快捷键REC），，，，，然后在屏幕上随意点一个点。。。。 。。。再点击键盘“D”，，，，，填写尺寸，，，，，例如1000*500。。。。 。。。

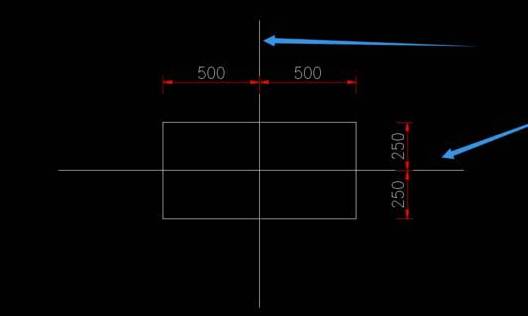

2、接着从框中心，，，，，画中心线。。。。 。。。如下图所示：

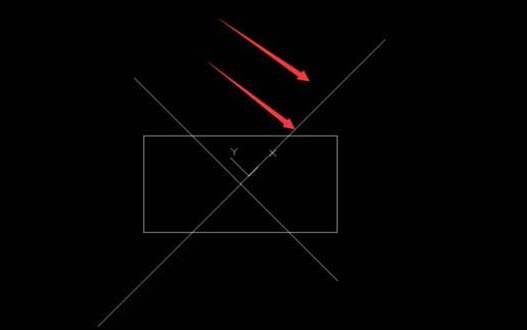

3、然后将两条中心线，，，，，以交接点，，，，，旋转（快捷键RO）45°。。。。 。。。

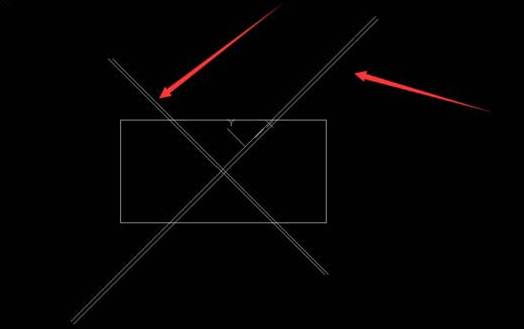

4、由于涉及酒架板件的厚度，，，，，这里以18mm板材厚度为例。。。。 。。。然后修改“治理用户坐标”，，，，，快捷键ucs。。。。 。。。在模子内里，，，，，点解恣意一条斜线，，，，，点击两处差别位置（统一斜线上），，，，，再点击上方恣意一个位置。。。。 。。。确定“治理用户坐标”完成，，，，，如下图所示：

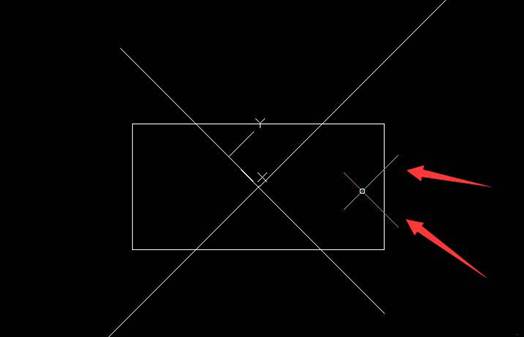

5、然后将其中一条线“移动”（快捷键m）9mm，，，，，再“复制”（快捷键CO）18mm。。。。 。。。如下图所示：

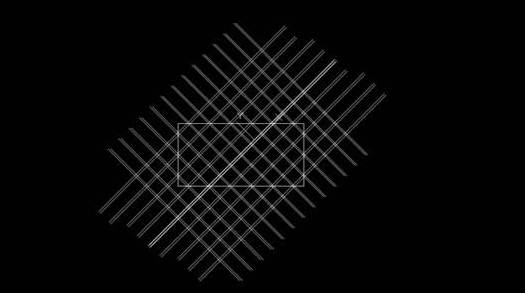

6、然后左边的斜线也一样复制，，，，，将线（以内空为100*100）复制整个框内。。。。 。。。如下图。。。。 。。。在复制线时，，，，，鼠标“治理用户坐标”依旧要坚持45°角。。。。 。。。复制数据填写118。。。。 。。。

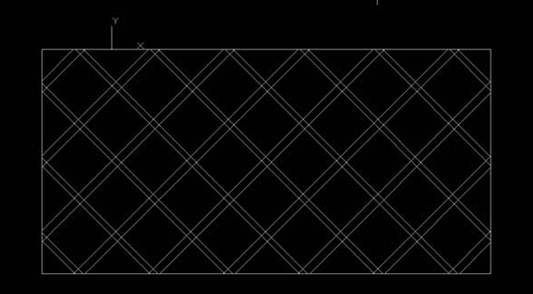

7、接下来将周围多余的线，，，，，剪切(快捷键为TR)掉。。。。 。。。
这样的操作后酒架就绘制完成了，，，，，各人可以参考操作着手训练一下，，，，，希望对各人有所资助。。。。 。。。
