实体分模是现在模具行业常用的分模要领 ，，， ，，，，在本篇文章中 ，，， ，，，，小编将以图1中的干衣机的零件模具设计为例 ，，， ，，，，向各人分享自己在使用中望3D举行实体分模时的事情流程操作心得。。。 。 。

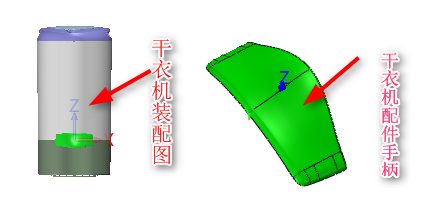

图1 干衣机零件

【分型前准备】

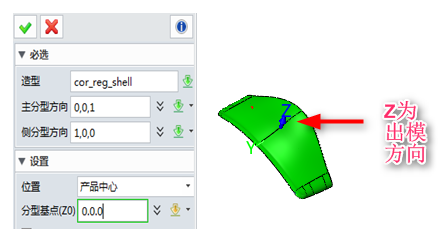

首先 ，，， ，，，，我们需要对产品举行定位 ，，， ，，，，由于一样平常产品在最初的状态很难切合分模的现实要求 ，，， ，，，，通过使用中望3D的“定位”功效 ，，， ，，，，我们可以快速地让产品定位确定出模偏向（图2）。。。 。 。


图2 产品定位

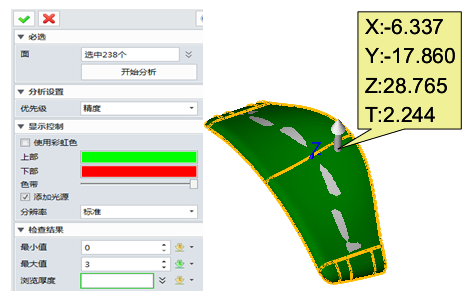

第二步 ，，， ，，，，就是举行拔模分拆面视察 ，，， ，，，，看看产品出模是否有倒扣位置；；； ； ；然后对产品举行厚度剖析（图3） ，，， ，，，，通过移动鼠标 ，，， ，，，，在产品的差别位置显示生产品的厚度 ，，， ，，，，看产品是否会因过厚而缩水 ，，， ，，，，影响产品外观；；； ； ；


图3 厚度剖析

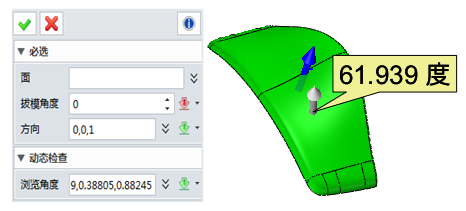

再举行检查拔模 ，，， ，，，，也是通过移动鼠标在产品的差别位置来显示生产品差别的角度 ，，， ，，，，从而剖析是否合适出模角度 ，，， ，，，，如图4所示。。。 。 。


图4 检查拔模角度

通过使用中望3D在模具�？？？？？？橹械摹岸ㄎ弧薄ⅰ鞍文！薄ⅰ昂穸绕饰觥薄ⅰ凹觳榘文！钡裙π� ，，， ，，，，能够资助设计师快速做好分模的前期准备事情 ，，， ，，，，提高效率 ，，， ，，，，从而缩短整个模具设计的周期。。。 。 。

【分型设计】

通过“区域”功效来盘算产品 ，，， ，，，，快速界说出型芯和型腔。。。 。 。然后举行“补孔”操作 ，，， ，，，，把一些开放区域做成片面。。。 。 。中望3D的“补孔”下令很是适用 ，，， ，，，，能够快速实现补片面的效果。。。 。 。

再用“疏散”功效 ，，， ，，，，建设区域造型体疏散型芯和型腔生因素型线 ，，， ，，，，通太过型线从而建设分型面。。。 。 。用“拆模”功效来修剪模板到型芯和型腔的分型面 ，，， ，，，，最后获得前后模仁（图5 ）。。。 。 。然后举行拆镶件 ，，， ，，，，滑块和斜顶 ，，， ，，，，再凭证事情中的需要调入响应标准件（图6）。。。 。 。

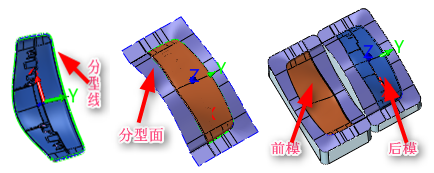

图5 分型线、分型面、前后模示例

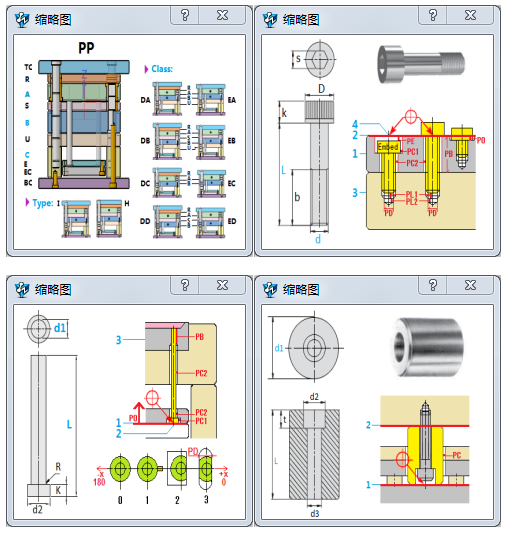

图6 模具标准件库示例

中望3D是一款国产专业的三维设计软件 ，，， ，，，，操作起来易学易用 ，，， ，，，，其模具�？？？？？？槟茏手杓剖Ω咝У赝瓿筛飨钅＞呱杓剖虑椋涸谀＞呱杓魄捌谧急甘虑橹卸ㄎ弧⒑穸绕饰龊桶文＝嵌鹊饶苋蒙杓剖焖俣阅＞呱杓撇肪傩衅饰觯�；； ； ；而区域、补孔、疏散等功效则能让设计师在分型设计中快速生因素型线 ，，， ，，，，建设型面；；； ； ；除此之外 ，，， ，，，，中望3D的模具标准件库功效也是很是适用的 ，，， ，，，，除了有龙记模架外 ，，， ，，，，尚有州差别供应商、差别类型和规格的模架 ，，， ，，，，以及其他标准件如顶针、司筒、撑头、中托司、滑块、小拉杆和螺钉等 ，，， ，，，，设计师都可以凭证事情需要调入使用。。。 。 。
