混淆建模，， ，，，，，是三维建模设计中较量高效的一种建模方法。。。。。。。。本次课程我们将通过向各人先容玩具飞机的钣金设计历程，， ，，，，，来资助各人掌握中望3D钣金设计的技巧，， ，，，，，以及历程中 对曲面、直接建模、布尔运算等多种建模方法的应用。。。。。。。。
本课程将分成上、下两节举行学习，， ，，，，，现在，， ，，，，，我们先来一起学习上半节设计课程吧。。。。。。。。
第一步，， ，，，，，新建一个名称为飞机的零件，， ，，，，，并生涯文件，， ，，，，，命名为“Plane”。。。。。。。。

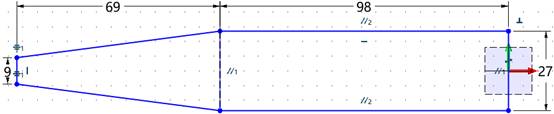

第二步，， ，，，，，使用钣金页面下的草图，， ，，，，，在XY事情平面上建设草图1，， ，，，，，如图1所示。。。。。。。。
图1 绘制草图-1

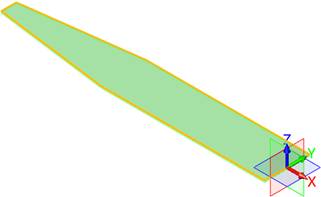

第三步，， ，，，，，使用拉伸平板对上步草图举行拉伸，， ，，，，，料厚为反向1mm，， ，，，，，如图2所示。。。。。。。。
图2 草图拉伸

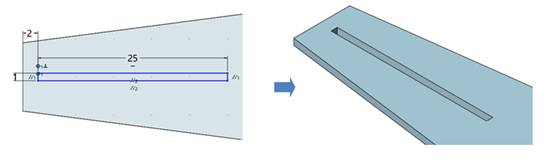

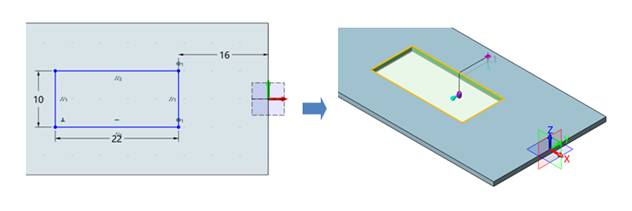

第四步，， ，，，，，在钣金上外貌建设草图2，， ，，，，，并拾取草图2举行拉伸切除，， ，，，，，如图3所示。。。。。。。。
图3 草图拉伸切除-1
第五步，， ，，，，，在钣金上外貌建设草图3，， ，，，，，并拾取草图3举行拉伸切除，， ，，，，，如图4所示。。。。。。。。
图4 草图拉伸切除-2

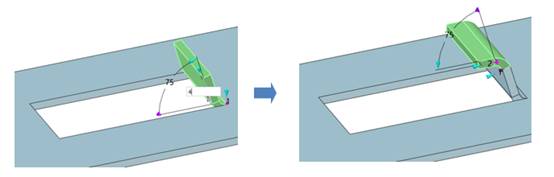

第六步，， ，，，，，使用全凸缘，， ，，，，，拾取上步矩形切口的边，， ，，，，，折弯半径为1mm，， ，，，，，往下折弯75°，， ，，，，，长度为4mm ；；；；；；；；再此使用使用全凸缘，， ，，，，，拾取上步折弯边，， ，，，，，折弯半径为1mm，， ，，，，，角度为75°，， ，，，，，长度 为2mm，， ，，，，，效果如图5所示。。。。。。。。
图5 全凸缘操作-1

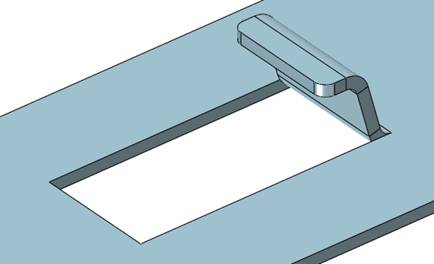

第七步，， ，，，，，使用圆角，， ，，，，，倒圆角半径为1mm，， ，，，，，拾取边，， ，，，，，如图6所示。。。。。。。。
图6 倒圆角操作-1

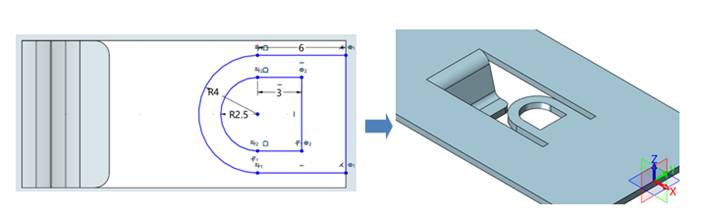

第八步，， ，，，，，在钣金上外貌建设下面草图，， ，，，，，并使用拉伸平板对此草图举行拉伸，， ，，，，，与基体合并，， ，，，，，料厚为反向为1mm，， ，，，，，如图7所示。。。。。。。。
图7 建设草图、基体合并

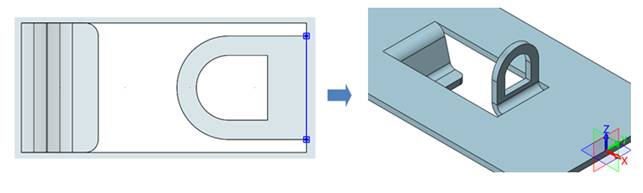

第九步，， ，，，，，在钣金上外貌建设下面草图，， ，，，，，绘制直线，， ，，，，，退出草图后使用沿线折叠，， ，，，，，折弯线在内侧，， ，，，，，角度为90°，， ，，，，，折弯半径1mm，， ，，，，，如图8所示。。。。。。。。
图8 建设直线草图、沿线折叠

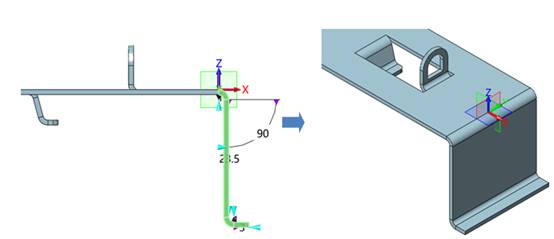

第十步，， ，，，，，使用全凸缘，， ，，，，，使用S折弯，， ，，，，，半径为1mm，， ，，，，，长度为3mm，， ，，，，，高度类型为长度，， ，，，，，长度为23.5mm，， ，，，，，完成后如图9右所示。。。。。。。。
图9 全凸缘操作-2

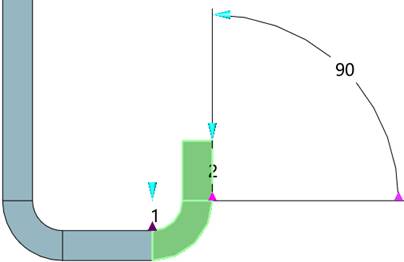

第十一步，， ，，，，，再次使用全凸缘，， ，，，，，拾取边并反转凸缘，， ，，，，，使用简朴折弯，， ，，，，，半径为1mm，， ，，，，，长度为2mm，， ，，，，，如图10所示。。。。。。。。
图10 全凸缘操作-3

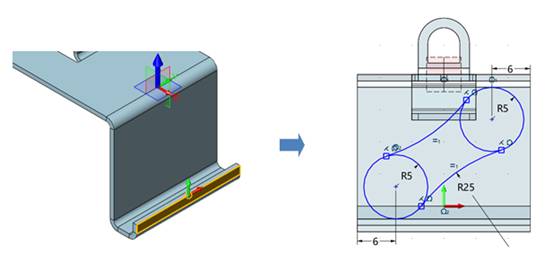

第十二步，， ，，，，，在图11左图钣金面上建设草图，， ，，，，，偏向为Z轴正偏向，， ，，，，，原点在边沿中心 ；；；；；；；；草图绘制设置参考图11右图所示。。。。。。。。
图11 建设草图-1
第十三步，， ，，，，，对上步草图举行拉伸，， ，，，，，拾取草图，， ，，，，，拉伸类型为1边，， ，，，，，竣事点到目的点，， ，，，，，拾取目的点，， ，，，，，举行布尔运算，， ，，，，，如图12所示。。。。。。。。
图12 草图拉伸设置-1

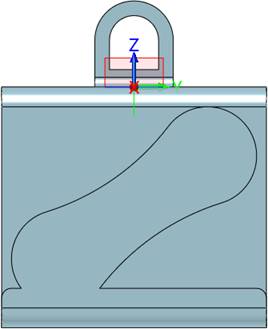

第十四步，， ，，，，，拾取边，， ，，，，，倒圆角为1mm，， ，，，，，如图13所示。。。。。。。。
图13 倒圆角操作-2

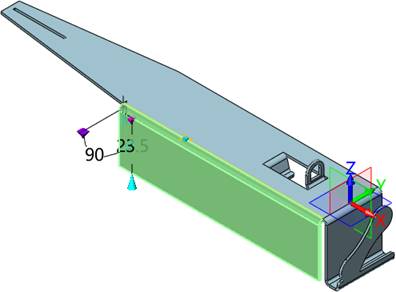

第十五步，， ，，，，，使用全凸缘，， ，，，，，拾取对称双方同时折弯，， ，，，，，长度为23.5mm，， ，，，，，如图14所示。。。。。。。。
图14 全凸缘操作-4

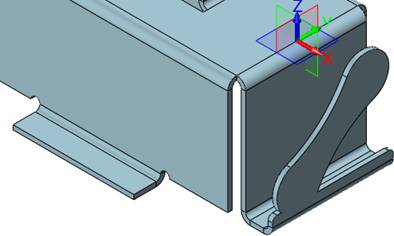

第十六步，， ，，，，，使用局部凸缘，， ，，，，，宽度类型为起始-宽度，， ，，，，，起始距离为15mm，， ，，，，，宽度为27mm，， ，，，，，折弯半径为1mm，， ，，，，，圆形止裂槽直径为2mm，， ，，，，，直线段的出差为非0的恣意值（这里是使用的是 5mm），， ，，，，，如图15所示。。。。。。。。
图15 局部凸缘操作

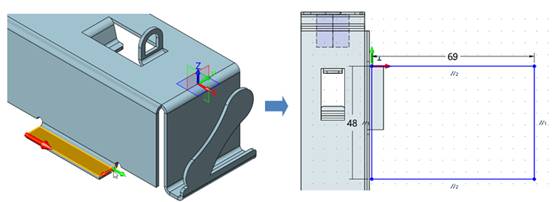

第十七步，， ，，，，，在图16左图位置建设草图，， ，，，，，使用该图的Z偏向和原点位置 ；；；；；；；；草图绘制设置参考图16右图所示。。。。。。。。
图16 建设草图-2

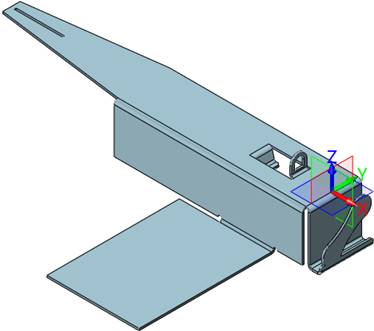

第十八步，， ，，，，，对上步草图举行拉伸平板，， ，，，，，如图17所示。。。。。。。。
图17 草图拉伸设置-2

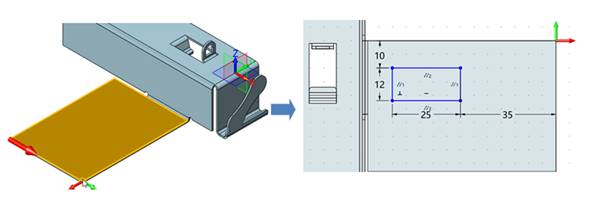

第十九步，， ，，，，，在图18左图位置建设草图，， ，，，，，使用该图的Z偏向和原点位置 ；；；；；；；；草图绘制设置参考图18右图所示。。。。。。。。
图18 建设草图-3

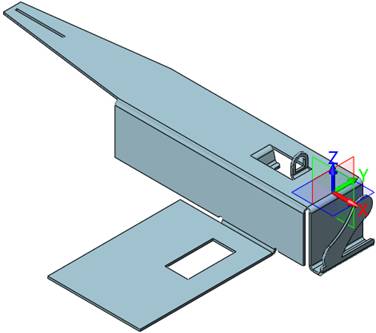

第二十步，， ，，，，，对上步草图举行拉伸切除，， ，，，，，如图19所示。。。。。。。。
图19 草图拉伸设置-3

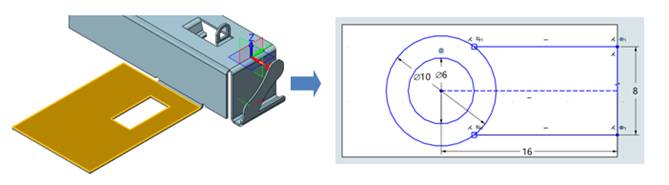

第二十一步，， ，，，，，在图20左图位置建设草图，， ，，，，，草图绘制设置参考图20右图所示。。。。。。。。
图20 建设草图-4

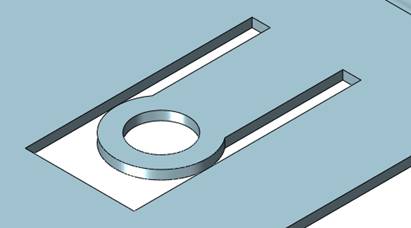

第二十二步，， ，，，，，对上步草图举行拉伸切除，， ，，，，，如图21所示。。。。。。。。
图21 草图拉伸设置-4

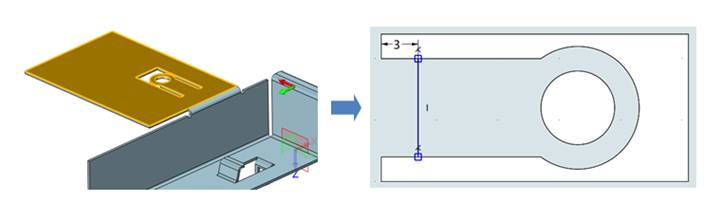

第二十三步，， ，，，，，在图22左图位置外貌建设草图，， ，，，，，绘制一条直线，， ，，，，，如图22所示。。。。。。。。
图22 建设草图-5

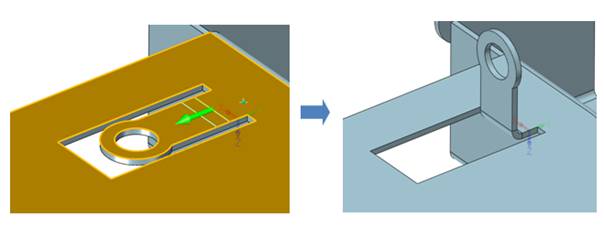

第二十四步，， ，，，，，在上步草图上使用沿线折叠，， ，，，，，注重折叠偏向，， ，，，，，如图23所示。。。。。。。。
图23 沿线折叠

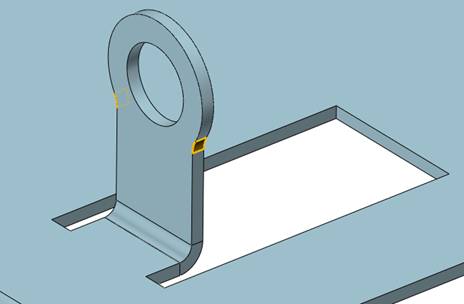

第二十五步，， ，，，，，拾取边，， ，，，，，倒圆角为2mm，， ，，，，，如图24所示。。。。。。。。
图24 倒圆角操作-3

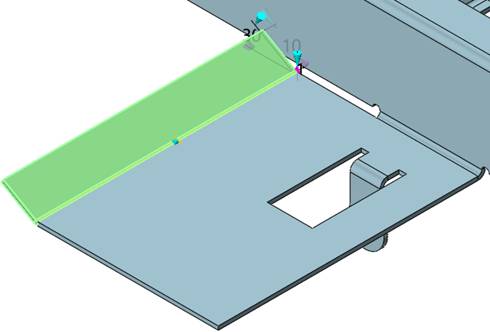

第二十六步，， ，，，，，使用全凸缘，， ，，，，，折弯半径为3mm，， ，，，，，角度为30°，， ，，，，，长度为10mm，， ，，，，，如图25所示。。。。。。。。
图25 全凸缘操作-5

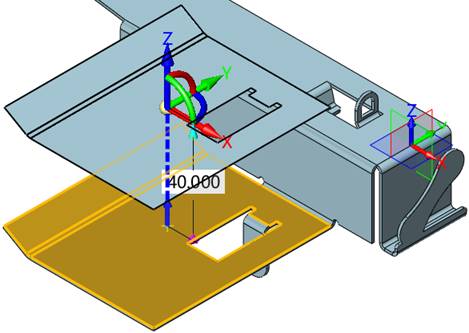

第二十七步，， ，，，，，复制图26的三个钣金面。。。。。。。。
图26 复制钣金面

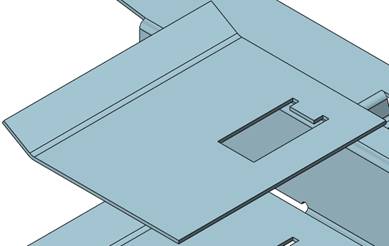

第二十八步，， ，，，，，使用抽壳，， ，，，，，厚度设置为-1mm，， ，，，，，如图27所示。。。。。。。。
图27 抽壳操作

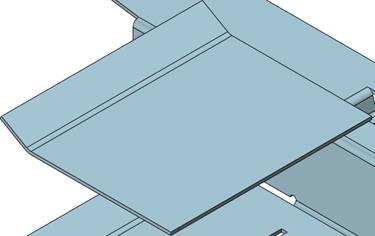

第二十九步，， ，，，，，拾取中心部分的面举行简化，， ，，，，，如图28所示。。。。。。。。
图28 简化

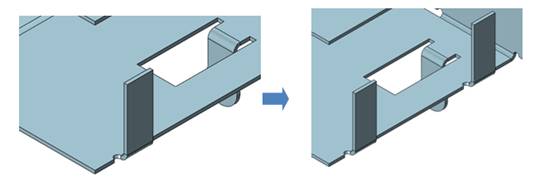

第三十步，， ，，，，，划分使用局部凸缘，， ，，，，，宽度类型为起始-宽度，， ，，，，，起始距离为8mm，， ，，，，，宽度为8mm，， ，，，，，内部高度为20mm，， ，，，，，止裂槽直径为2mm，， ，，，，，在两头依次建设两个局部凸缘，， ，，，，，如图29所示。。。。。。。。
图29 建设局部凸缘-1

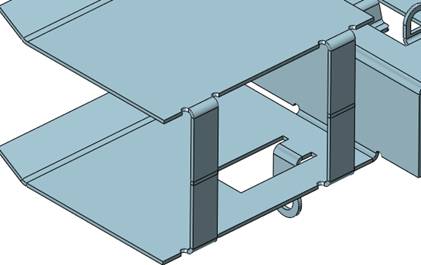

第三十一步，， ，，，，，使用上步一样的参数，， ，，，，，在图30所示位置的钣金边沿再建设两个局部凸缘 ，， ，，，，，如图30所示。。。。。。。。
图30 建设局部凸缘-2
第三十二步，， ，，，，，使用组合，， ，，，，，对上面机翼举行布尔运算，， ，，，，，和其它部分形成一个整体，， ，，，，，如图31所示。。。。。。。。

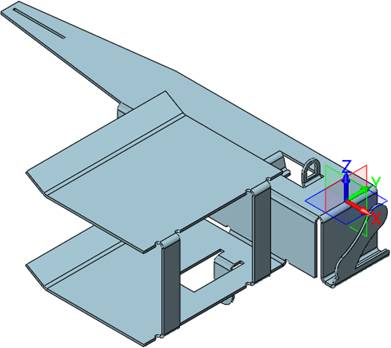

图31 整体组合

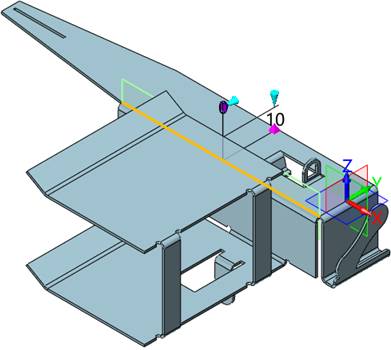

第三十三步，， ，，，，，使用拉伸，， ，，，，，轮廓为图32的边，， ，，，，，对称拉伸10mm。。。。。。。。
图32 对称拉伸

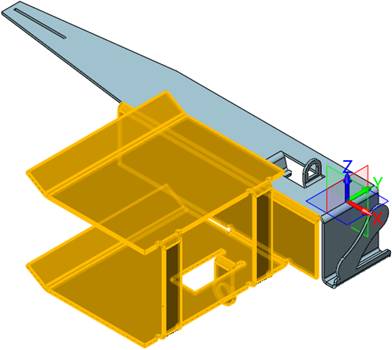

第三十四步，， ，，，，，使用支解，， ，，，，，以上步的曲面做为支解面，， ，，，，，把机翼部分造型支解开，， ，，，，，如图33所示。。。。。。。。
图33 支解造型

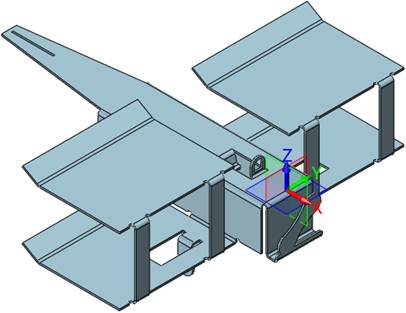

第三十五步，， ，，，，，对机翼举行镜像，， ，，，，，然后和机身举行布尔运算，， ，，，，，如图34所示。。。。。。。。
图34 镜像操作
到此，， ，，，，，这个典范的混淆建模钣金上半节设计课程就完成了，， ，，，，，在下节教程中，， ，，，，，我们将继续举行钣金飞机设计下半节课程的操作先容。。。。。。。。
马上下载中望3D2017版，， ，，，，，体验智能设计，， ，，，，，让创意无极限：http://www.zw3d.com.cn/product-58-1.html
Z3是什么名堂文件：http://www.zw3d.com.cn/blog/201503131763.html
