混淆建模，，，，，，，，是三维建模设计中较量高效的一种建模方法。 。。。。。在上节课程中我们完成玩具飞机的上半节设计课程，，，，，，，，接下来继续向各人先容此混淆建模钣金设计的下半节课程，，，，，，，，以资助各人进一步掌握中望3D的更多建模技巧。 。。。。。别的，，，，，，，，在本次课程中，，，，，，，，我们还能学习操作怎样在一张工程图里同时泛起三维图和睁开图。 。。。。。

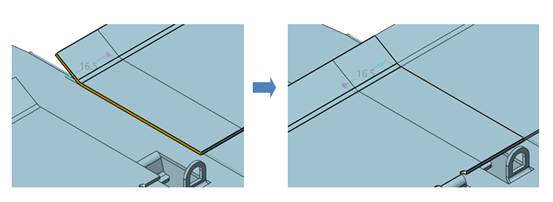

第一步，，，，，，，，在上节课程完成的基础上，，，，，，，，使用偏移，，，，，，，，对图1面偏移16.5mm后，，，，，，，，继续使用偏移，，，，，，，，偏移16.5mm，，，，，，，，让双方0 误差对接，，，，，，，，如图1所示。 。。。。。
图1 偏移操作

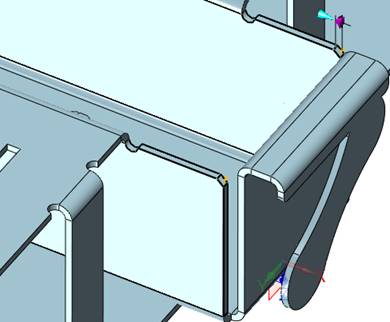

第二步，，，，，，，，在图2此位置举行1mm的倒角，，，，，，，，如图2所示。 。。。。。
图2 倒角操作-1

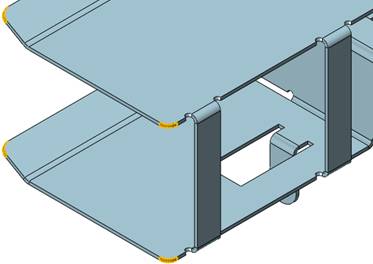

第三步，，，，，，，，对图3的八个角，，，，，，，，含对称面的角举行3mm的倒圆，，，，，，，，如图3所示。 。。。。。
图3 倒圆角操作-1

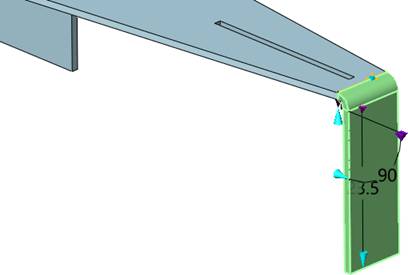

第四步，，，，，，，，使用全凸缘，，，，，，，，长度类型为腹板长度，，，，，，，，长度为23.5mm，，，，，，，，正好和机身底部高度一致，，，，，，，，如图4所示。 。。。。。
图4 全凸缘操作-1

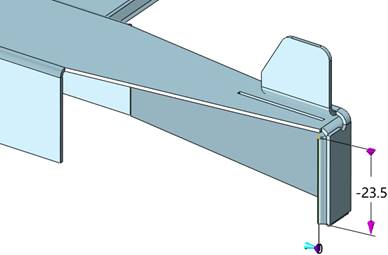

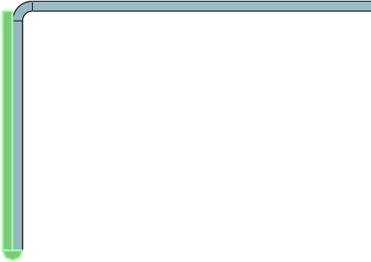

第五步，，，，，，，，使用褶弯凸缘，，，，，，，，长度设置为24.5mm，，，，，，，，如图5所示。 。。。。。
图5 褶弯凸缘操作

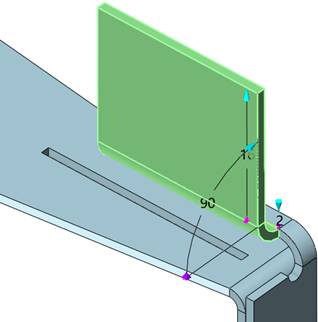

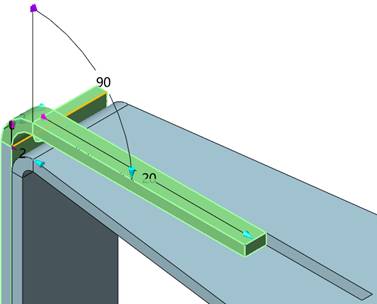

第六步，，，，，，，，使用局部凸缘，，，，，，，，宽度类型为起始-宽度，，，，，，，，起始距离为0mm，，，，，，，，宽度为2mm，，，，，，，，半径为2mm，，，，，，，，长度为20mm，，，，，，，，长圆形止裂槽尺寸为2mm，，，，，，，，如图6所示。 。。。。。
图6 局部凸缘操作

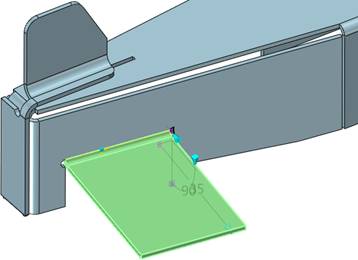

第七步，，，，，，，，使用全凸缘，，，，，，，，半径设置为2mm，，，，，，，，长度16mm，，，，，，，，如图七所示。 。。。。。
图7 全凸缘操作-2

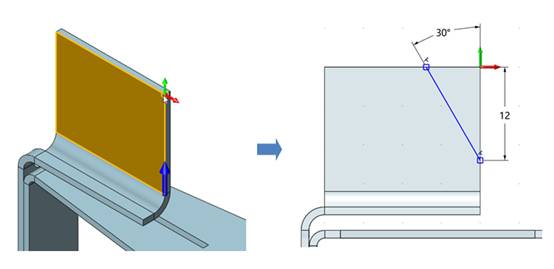

第八步，，，，，，，，在图8左图位置建设草图，，，，，，，，草图绘制设置参考图8右图所示。 。。。。。
图8 建设草图-1
第九步，，，，，，，，对上步草图举行拉伸，，，，，，，，切除不需要的部分，，，，，，，，如图9所示。 。。。。。
图9 拉伸切除-1

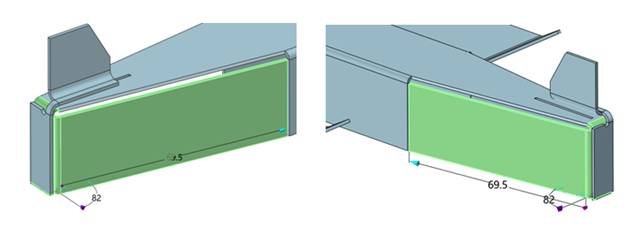

第十步，，，，，，，，使用全凸缘，，，，，，，，位置是质料外侧，，，，，，，，折弯半径为1mm，，，，，，，，角度为82°，，，，，，，，长度类型为腹板长度，，，，，，，，尺寸为69.5mm，，，，，，，，止裂槽为长圆形，，，，，，，，值为2mm，，，，，，，，划分在左右两侧位置建设一个全凸缘，，，，，，，，如图10所示。 。。。。。
图10 全凸缘操作-3
第十一步，，，，，，，，使用拉伸切除折弯半径外的部分，，，，，，，，如图11所示。 。。。。。
图11 拉伸切除-2

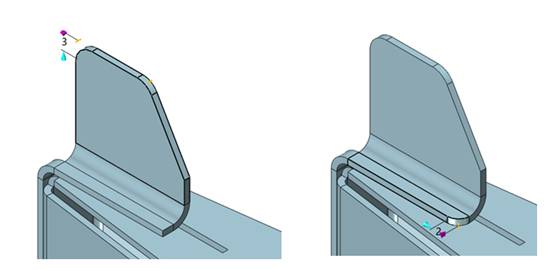

第十二步，，，，，，，，划分对以下位置举行3mm、2mm倒圆角操作，，，，，，，，如图12所示。 。。。。。
图12 倒圆角操作-2

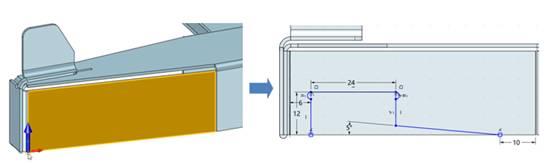

第十三步，，，，，，，，在图13左图位置建设草图，，，，，，，，草图绘制设置参考图13右图所示。 。。。。。
图13 建设草图-2

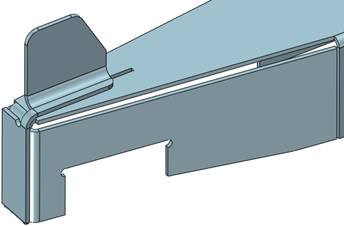

第十四步，，，，，，，，对上步草图使用拉伸切除，，，，，，，，如图14所示。 。。。。。
图14 拉伸切除-3
第十五步，，，，，，，，使用全凸缘，，，，，，，，折弯半径为1mm，，，，，，，，角度为90°，，，，，，，，长度为35mm，，，，，，，，如图15所示。 。。。。。
图15 全凸缘操作-4

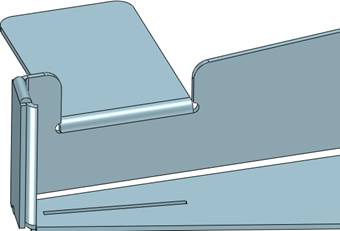

第十六步，，，，，，，，对图16的4个位置举行倒3mm的圆角。 。。。。。
图16 倒圆角操作-2

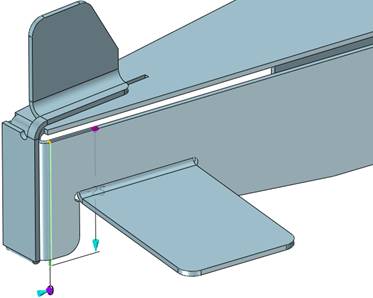

第十七步，，，，，，，，使用拉伸建设曲面，，，，，，，，如图17所示。 。。。。。
图17 建设曲面

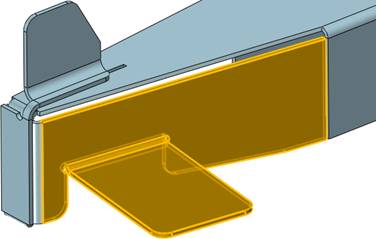

第十八步，，，，，，，，使用上步建设的曲面临实体举行支解，，，，，，，，如图18所示。 。。。。。
图18 实体支解

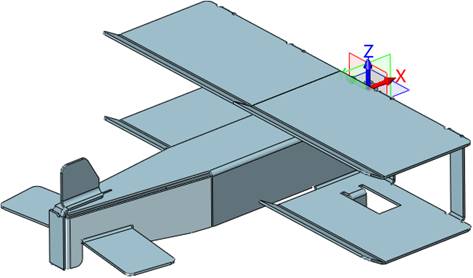

第十九步，，，，，，，，对上步支解出的实体举行镜像，，，，，，，，并和原实体举行合并，，，，，，，，完成钣金建模，，，，，，，，如图19所示。 。。。。。
图19 镜像操作
第二十步，，，，，，，，纪录状态，，，，，，，，重命名为三维，，，，，，，，如图20所示。 。。。。。
图20 重命名

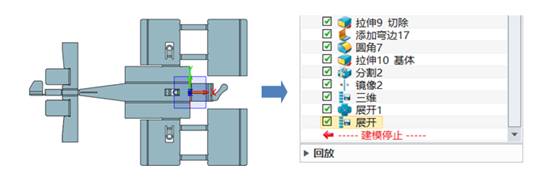

第二十一步，，，，，，，，使用睁开，，，，，，，，手动拾取图21左图右侧机翼部分的折弯面，，，，，，，，并纪录状态，，，，，，，，重命名为睁开，，，，，，，，如图21所示。 。。。。。
图21 拾取折弯面

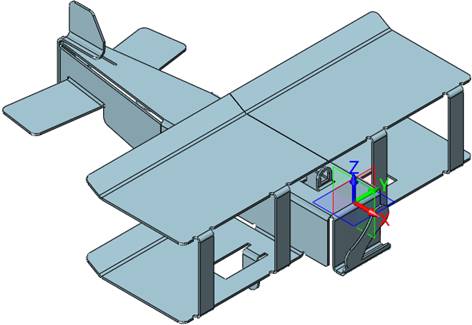

第二十二步，，，，，，，，使用折叠，，，，，，，，把钣金件重新举行折叠，，，，，，，，如图22所示。 。。。。。
图22 折叠钣金面

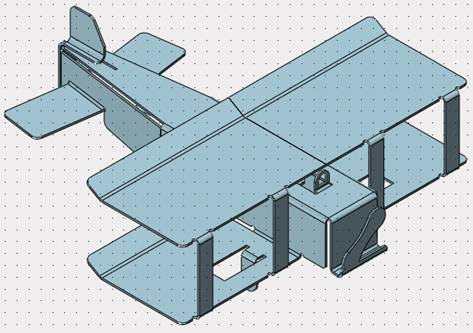

第二十三步，，，，，，，，在右键菜单里进入2D工程图，，，，，，，，使用纪录的三维状态视图，，，，，，，，举行等轴测视图投影，，，，，，，，如图23所示。 。。。。。
图23 等轴测视图投影

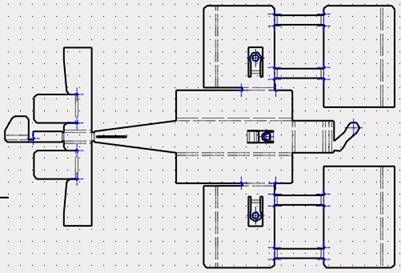

第二十四步，，，，，，，，使用纪录的睁开状态视图，，，，，，，，举行顶视图视图投影，，，，，，，，如图24所示。 。。。。。
图24 顶视图视图投影

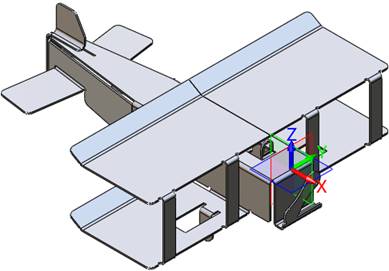

第二十五步，，，，，，，，添加金属铬材质，，，，，，，，使模子有更靠近不锈钢材质的色彩，，，，，，，，如图25所示。 。。。。。
图25 添加金属铬材质

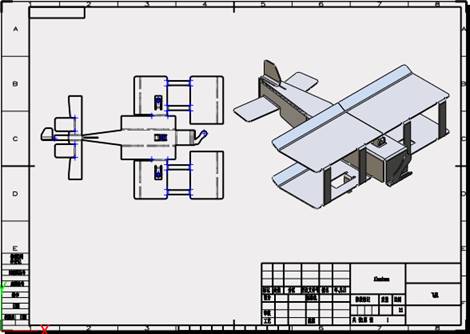

第二十六步，，，，，，，，返回到2D工程图里，，，，，，，，等轴测着色会随之更新显示效果，，，，，，，，如图26所示。 。。。。。
图26 更新显示着色

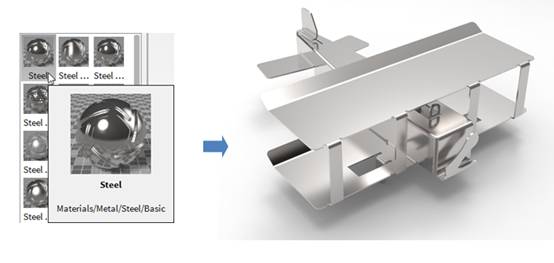

第二十七步，，，，，，，，返回到三维情形，，，，，，，，进入KeyShot，，，，，，，，添加不锈钢材质，，，，，，，，完成渲染，，，，，，，，如图27所示。 。。。。。
图27 渲染操作
到此，，，，，，，，钣金飞机这个典范的混淆建模钣金设计课程就完成了。 。。。。。
中望3D作为一款专业高效的国产三维CAD设计软件，，，，，，，，具有强盛的混淆建模功效，，，，，，，，因此能资助设计工程师越发无邪地完成日益重大的外型设计，，，，，，，，提高事情效率。 。。。。。
马上下载中望3D2017版，，，，，，，，体验智能设计，，，，，，，，让创意无极限：http://www.zw3d.com.cn/product-58-1.html
Z3是什么名堂文件：http://www.zw3d.com.cn/blog/201503131763.html
