足球建模是一个很是典范的三维建模案例， ，，，， ，建模要领各有千秋。。。。。。本课程的使命是使用中望3D举行足球建模， ，，，， ，希望通过本课程可以资助各人对中望3D软件举行进一步的学习和相识。。。。。。
第一步， ，，，， ，新建一个名称为足球的文件。。。。。。

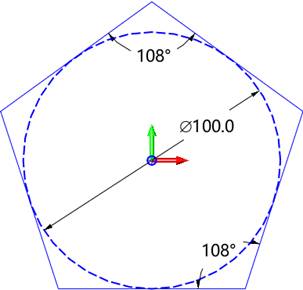

第二步， ，，，， ，使用草图工具， ，，，， ，在XY事情平面上， ，，，， ，使用子草图绘制五边形草图， ，，，， ，如图1所示。。。。。。
图1 绘制五边形草图

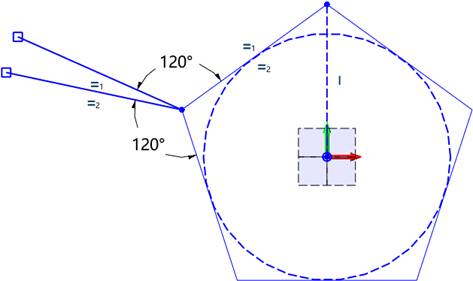

第三步， ，，，， ，退出子草图， ，，，， ，使用直线绘制两条和五边形等长的直线， ，，，， ，举行等长约束、角度标记以及水平约束后， ，，，， ，得图2。。。。。。
图2 举行约束以及角度标记

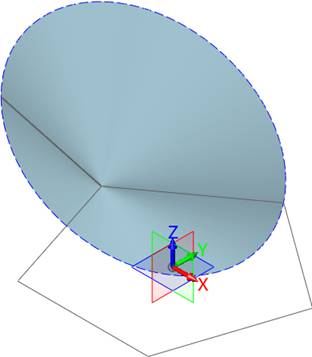

第四步， ，，，， ，退出草图， ，，，， ，使用旋转， ，，，， ，过滤器切换至曲线， ，，，， ，使用上步草图的线， ，，，， ，建设图3曲面。。。。。。
图3 建设曲面-1

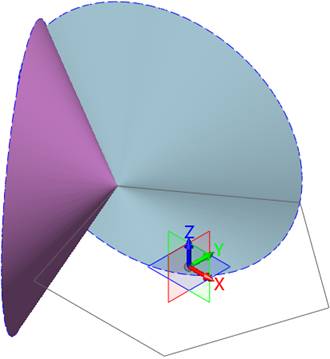

第五步， ，，，， ，使用旋转， ，，，， ，使用上步草图的线， ，，，， ，建设图4曲面。。。。。。
图4 建设曲面-2

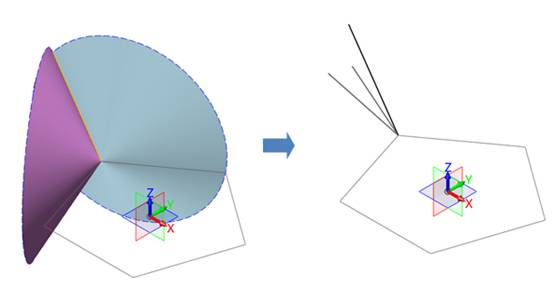

第六步， ，，，， ，使用相交曲线， ，，，， ，提取两旋转曲面相交所爆发的曲线后， ，，，， ，隐藏曲面， ，，，， ，如图5所示。。。。。。
图5 提取相交曲线

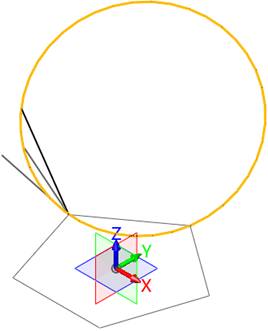

第七步， ，，，， ，使用三点绘圆， ，，，， ，建设空间圆， ，，，， ，如图6所示。。。。。。
图6 建设空间圆

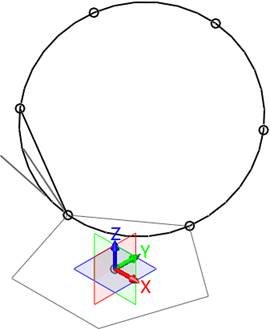

第八步， ，，，， ，使用点在曲线上， ，，，， ，在圆上建设6个中分点， ，，，， ，如图7所示。。。。。。
图7 建设中分点

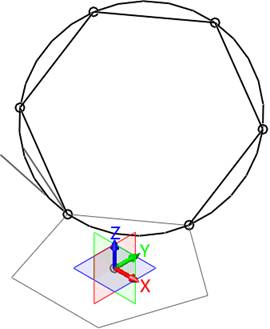

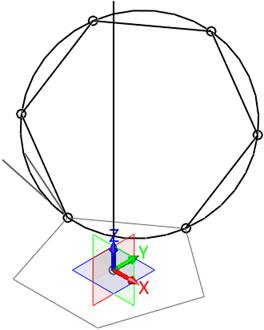

第九步， ，，，， ，使用线框下的直线下令， ，，，， ，在点之间建设下图直线， ，，，， ，如图8所示。。。。。。
图8 建设直线-1
第十步， ，，，， ，使用线框下的直线下令， ，，，， ，以原点为起点， ，，，， ，偏向为Z轴正偏向， ，，，， ，长度为200mm绘制直线， ，，，， ，得图9。。。。。。
图9 建设直线-2

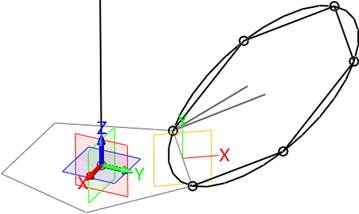

第十一步， ，，，， ，在下图直线中点处， ，，，， ，建设事情平面， ，，，， ，如图10所示。。。。。。
图10 建设事情平面-1

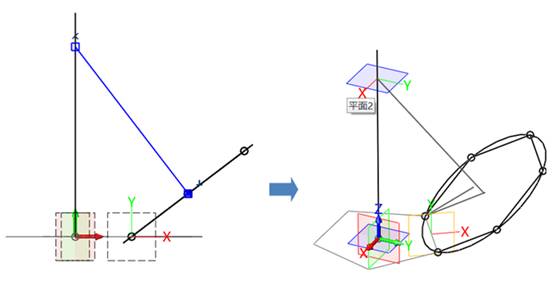

第十二步， ，，，， ，在上步所建设的事情平面上绘制草图， ，，，， ，绘制一条圆心位置到直线的垂线， ，，，， ，并在下图两直线交点处， ，，，， ，建设事情平面， ，，，， ，如图11所示。。。。。。
图11 绘制垂线并建设事情平面-2

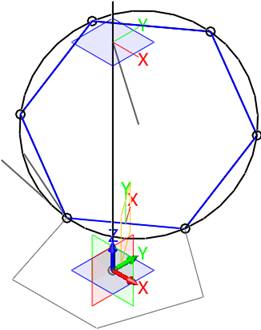

第十三步， ，，，， ，使用曲线列表， ，，，， ，绘制下图蓝色部分曲线列表， ，，，， ，如图12所示。。。。。。
图12 绘制曲线列表-1

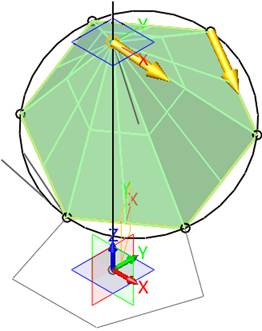

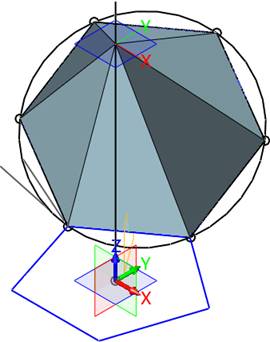

第十四步， ，，，， ，使用放样， ，，，， ，放样类型为终点和轮廓， ，，，， ，轮廓为上步建设的曲线列表， ，，，， ，终点为下图所示的两线交点， ，，，， ，两头一连方法为无， ，，，， ，曲面类型为两头开放， ，，，， ，如图13所示。。。。。。
图13 设置放样参数-1
第十五步， ，，，， ，再次使用曲线列表， ，，，， ，绘制下图蓝色部分曲线列表， ，，，， ，如图14所示。。。。。。
图14 绘制曲线列表-2

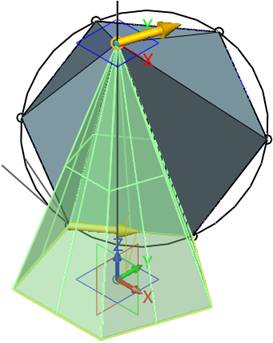

第十六步， ，，，， ，使用放样， ，，，， ，放样类型为终点和轮廓， ，，，， ，轮廓为上步建设的曲线列表， ，，，， ，终点为下图所示的两线交点， ，，，， ，布尔运算为基体， ，，，， ，两头一连方法为无， ，，，， ，曲面类型为两头开放， ，，，， ，如图15所示。。。。。。
图15 设置放样参数-2

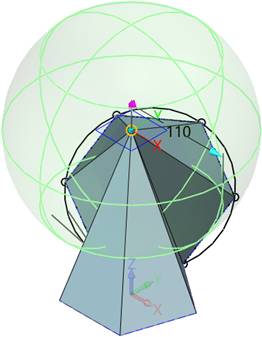

第十七步， ，，，， ，使用球体， ，，，， ，建设半径为110mm的球体， ，，，， ，布尔运算类型为基体， ，，，， ，如图16所示。。。。。。
图16 建设球体

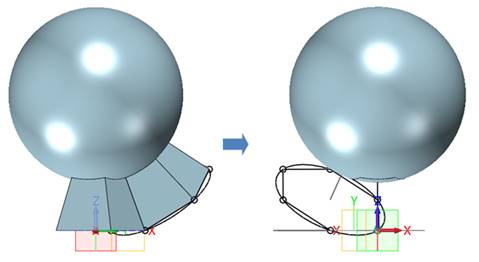

第十八步， ，，，， ，使用曲面支解， ，，，， ，球体为基体， ，，，， ，两个放样面为支解体， ，，，， ，并隐藏放样面， ，，，， ，如图17所示。。。。。。
图17 曲面支解及放样面隐藏

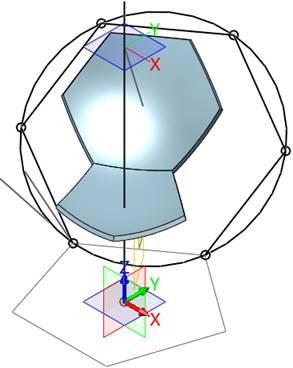

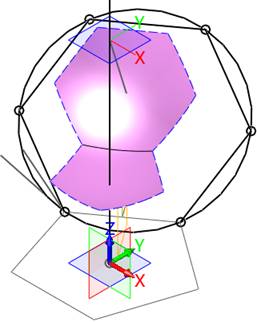

第十九步， ，，，， ，删除不需要的部分球面；；；； ；；；使用炸开， ，，，， ，把上图显示曲面炸开成两个自力曲面， ，，，， ，如图18所示。。。。。。
图18 删除部分球面并炸开曲面

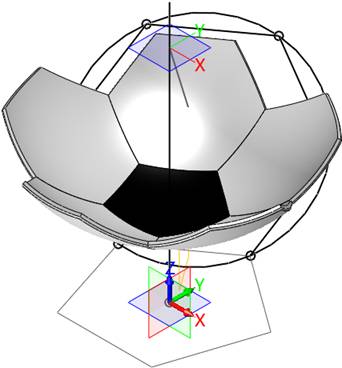

第二十步， ，，，， ，使用抽壳， ，，，， ，对上图两个单独曲面， ，，，， ，划分做两次抽壳操作， ，，，， ，厚度为-3mm， ，，，， ，如图19所示。。。。。。
图19 抽壳操作

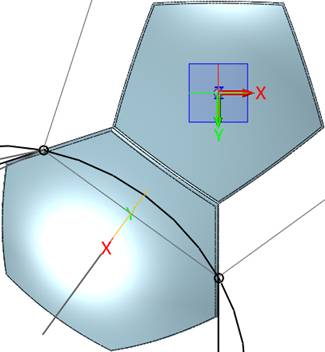

第二十一步， ，，，， ，对下图两个造型外部的5边和6边举行1mm倒圆角， ，，，， ，如图20所示。。。。。。
图20 图倒圆角

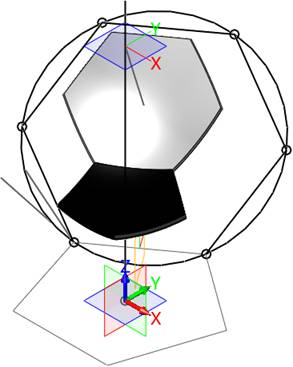

第二十二步， ，，，， ，对下图两个造型的颜色举行修改， ，，，， ，一个玄色， ，，，， ，一个白色， ，，，， ，如图21所示。。。。。。
图21 颜色修改
第二十三步， ，，，， ，使用阵列， ，，，， ，绕着Z轴匀称漫衍5个， ，，，， ，如图22所示。。。。。。
图22 匀称漫衍阵列

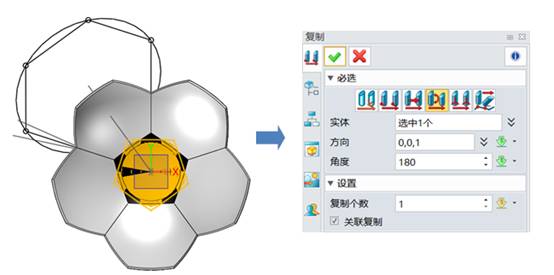

第二十四步， ，，，， ，对底部玄色造型绕Z轴举行180旋转， ，，，， ，举行复制， ，，，， ，如图23所示。。。。。。
图23 造型旋转、复制

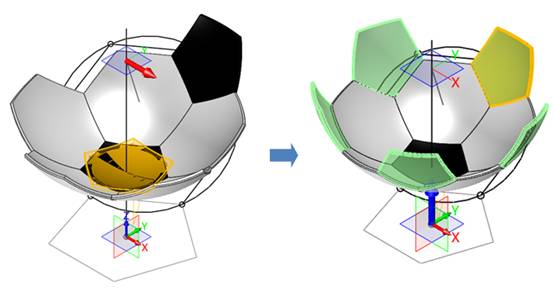

第二十五步， ，，，， ，对上步复制的造型举行移动， ，，，， ，绕着下图坐标旋转63.43°， ，，，， ，使用阵列， ，，，， ，绕着Z轴匀称漫衍5个， ，，，， ，如图24所示。。。。。。
图24 造型旋转、列阵设置-1
第二十六步， ，，，， ，对下图造型举行复制， ，，，， ，绕着下图坐标旋转-41.81°；；；； ；；；使用阵列， ，，，， ，绕着Z轴匀称漫衍5个， ，，，， ，如图25所示。。。。。。
图25 造型旋转、列阵设置-2

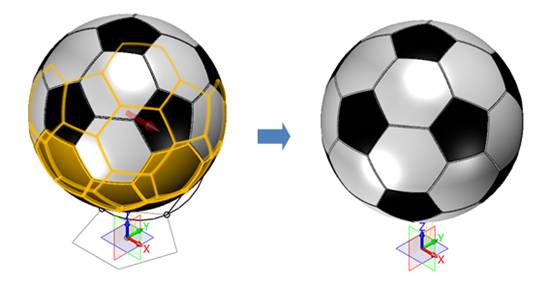

第二十七步， ，，，， ，拾取所有， ，，，， ，旋转180°举行复制， ，，，， ，完成足球设计；；；； ；；；隐藏不需要的工具， ，，，， ，如图26所示。。。。。。
图26 完成设计
到此， ，，，， ，足球建�？？？ ？ ？纬叹屯瓿闪�。。。。。。希望能通过这个案例让各人能进一步相识中望3D软件的建模操作。。。。。。统一个模子有许多种画法， ，，，， ，各人可以在越发熟悉软件的历程中施展自己的能力， ，，，， ，用差别的要领去绘制你想要的三维模子哦。。。。。。 马上
