金戒指是从古代到现在都很受公共接待的饰品，，，，，，，若是能亲手设计一枚一定是件十分有趣且有意义的事情。。。。。本节课我们就来向各人先容怎样使用中望3D从建模到渲染，，，，，，，设计一枚精练雅观的S形金戒指。。。。。

第一步，，，，，，，建设一个名称为S-Ring的文件。。。。。

第二步，，，，，，，在XZ事情平面上绘制下面草图，，，，，，，如图1所示。。。。。




图1 绘制草图-1

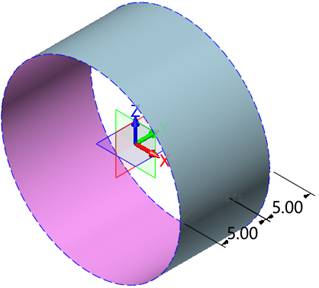

第三步，，，，，，，对称拉伸5mm，，，，，，，如图2所示。。。。。


 图2 对称拉伸

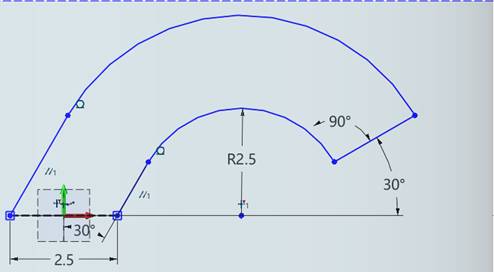

第四步，，，，，，，在XY事情平面上绘制图3所示草图。。。。。


 图3 绘制草图-2

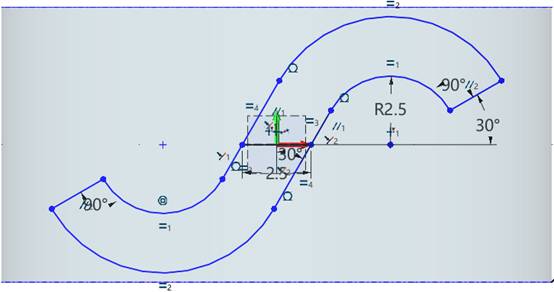

第五步，，，，，，，通过旋转复制上步草图，，，，，，，重新约束，，，，，，，如图4所示。。。。。


 图4 复制草图

第六步，，，，，，，拉伸上步草图，，，，，，，和圆形曲面举行交运算，，，，，，，如图5所示。。。。。


 图5 草图拉伸

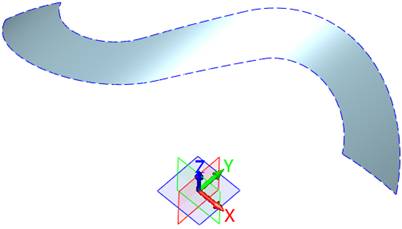

第七步，，，，，，，删除不需要的曲面，，，，，，，只保存顶部圆弧部分，，，，，，，如图6所示。。。。。


 图6 删除部分曲面

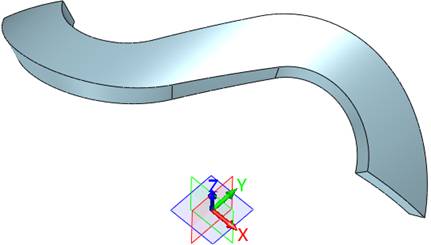

第八步，，，，，，，抽壳，，，，，，，圆弧面沿外加厚1mm，，，，，，，如图7所示。。。。。


 图7 加厚操作

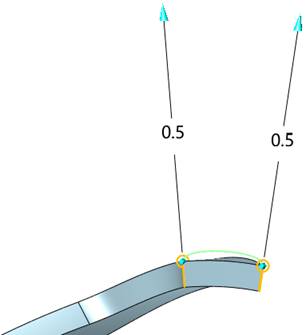

第九步，，，，，，，使用桥接，，，，，，，在实体两头建设权重为0.5的曲线，，，，，，，如图8所示。。。。。


 图8 桥接-1

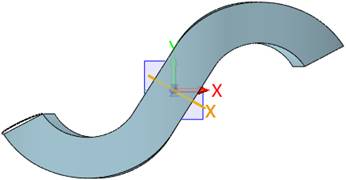

第十步，，，，，，，建设事情平面，，，，，，，绕XZ旋转-30°，，，，，，，得图9。。。。。


 图9 建设事情平面

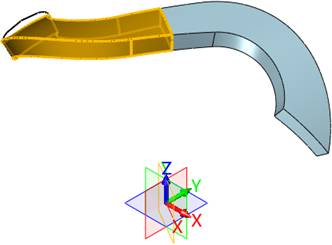

第十一步，，，，，，，以上步事情平面举行实体支解，，，，，，，把一个实体支解成两个实体，，，，，，，如图10所示。。。。。


 图10 实体支解

第十二步，，，，，，，使用桥接，，，，，，，在造型支解处建设权重为1的曲线，，，，，，，如图11所示。。。。。


 图11 桥接-2

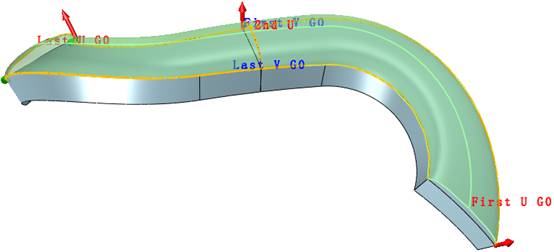

第十三步，，，，，，，建设U/V曲面，，，，，，，隐藏曲线，，，，，，，如图12所示。。。。。


 图12 隐藏曲线

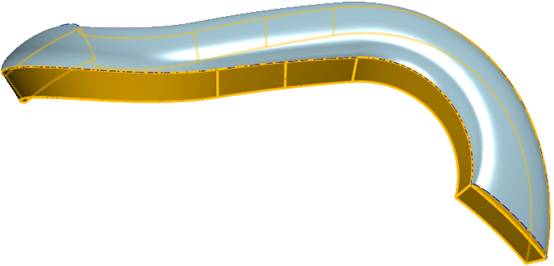

第十四步，，，，，，，把两个支解后的实体举行合并，，，，，，，如图13所示。。。。。


 图13 实体合并

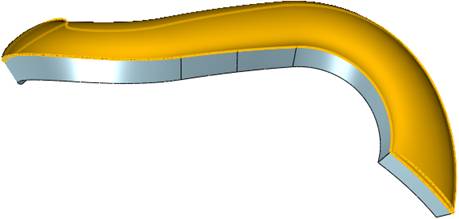

第十五步，，，，，，，使用替换，，，，，，，用上步建设的曲面替换实体上外貌，，，，，，，然后隐藏曲面，，，，，，，如图14所示。。。。。


 图14 曲面替换并隐藏

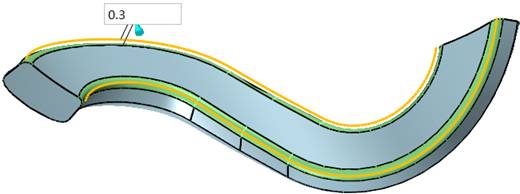

第十六步，，，，，，，倒圆角0.3mm，，，，，，，如图15所示。。。。。


 图15 倒圆角-1

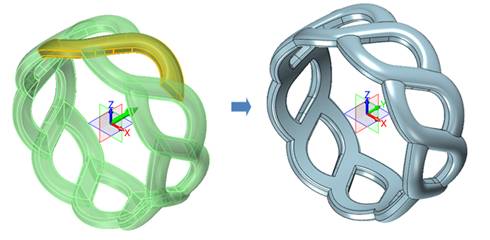

第十七步，，，，，，，圆形整列，，，，，，，数目为9个，，，，，，，角度为40°，，，，，，，使用布尔加得合并在一起的实体，，，，，，，如图16所示。。。。。


 图16 圆形整列

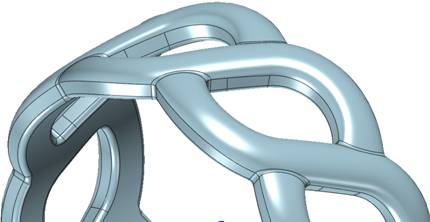

第十八步，，，，，，，倒圆角0.3mm，，，，，，，如图17所示。。。。。


 图17 倒圆角-2

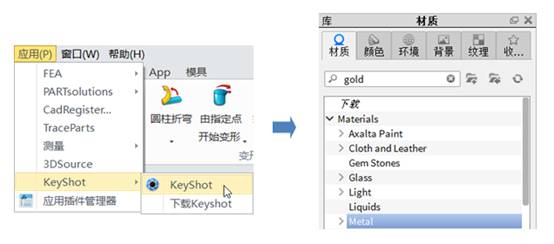

第十九步，，，，，，，进入KeyShot，，，，，，，搜索gold材质，，，，，，，如图18所示。。。。。


 图18进入KeyShot

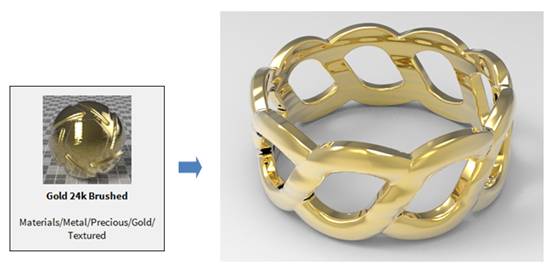

第二十步，，，，，，，附加下图材质到戒指模子上，，，，，，，获得被付与金材质后的戒指模子，，，，，，，如图19所示。。。。。


 图19 付与材质

到此，，，，，，，一枚精练雅观的S形金戒指就完成了。。。。。希望能通过这个课程能让各人进一步相识中望3D软件的建模和渲染操作，，，，，，，也能资助各人在学习历程中找到更多设计兴趣。。。。。
