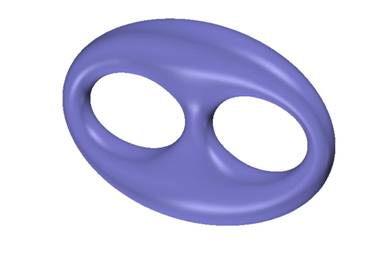

在绘制曲面模子时，，，，，，，想要获得全局顺滑的效果，，，，，，，是有一些技巧的。。。 。。。。本文将以一个8字形曲面为例，，，，，，，解说怎样使用中望3D将其绘制出来。。。 。。。。其中重点是镜像顺滑如那里置、怎样拆面，，，，，，，最终做出的效果如下图：


此文章相对应的模子文档为“8字曲面.Z3”，，，，，，，同时各人也可以使用中望3D软件特有的Show-n-Tell边学边用功效,按办法举行训练。。。 。。。。Show-n-Tell边学边用文件“8字曲面SNT.snt”。。。 。。。。

  1. 边学边用：

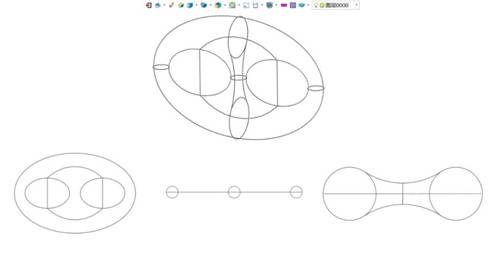

此模子看起来是异性的，，，，，，，但着实模子的形状是由一些要害节点处的线条决议的。。。 。。。。要害节点线条如下,划分是从顶视图、前视图、右视图看已往的形状。。。 。。。。


在绘制模子时，，，，，，，曲面的质量是由架构曲线决议的。。。 。。。。只有好的曲线框架及毗连，，，，，，，才华建设出高质量的曲面。。。 。。。。

2.边学边用：

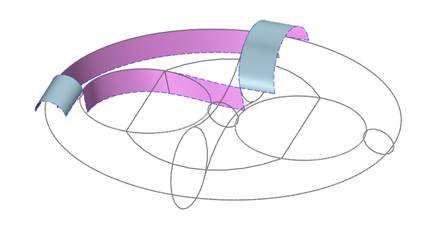

此模子基于中心是完全对称的，，，，，，，以是只需建设出1/8，，，，，，，剩余部分通过镜像得出。。。 。。。。可是要让镜像之后的曲面与原始曲面顺滑过渡，，，，，，，则需要在建设原始曲面之前，，，，，，，先建设出辅助面。。。 。。。。如下图：


辅助面是基于要害节点的草图拉伸得出，，，，，，，各草图平面也是后面的镜像平面。。。 。。。。若是镜像平面差别，，，，，，，则做的辅助曲面也差别。。。 。。。。

3.边学边用：


隐藏要害节点草图，，，，，，，只留下辅助曲面，，，，，，，并使用UV曲面功效建设出一张大面。。。 。。。。如下图：

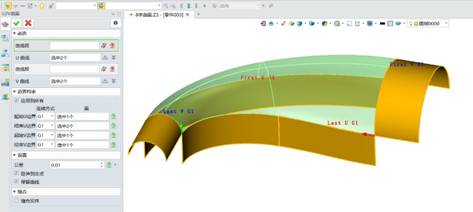

建设曲面时，，，，，，，曲面边沿需要与辅助曲面所有相切。。。 。。。。这里需要注重的是，，，，，，，若是前面没有隐藏节点草图，，，，，，，那么在选择边线的时间，，，，，，，有可能会选择到草图的线作为边，，，，，，，这时，，，，，，，在曲面建设时就没有相切一连的选项。。。 。。。。以是，，，，，，，在选择边时，，，，，，，需要确定选择到的是辅助曲面的边沿而不是草图曲线。。。 。。。。 获得曲面之后，，，，，，，如下图所示的区域就是此模子需要处置惩罚的难点所在。。。 。。。。


此处怎样接顺，，，，，，，就需要拆面了。。。 。。。。在三维设计软件中，，，，，，，偶数边的面，，，，，，，是质量好的。。。 。。。。奇数边的面，，，，，，，很难通过一个下令来建设出高质量的面。。。 。。。。通常的做法都是将奇数边的区域拆成偶数边。。。 。。。。以是在建设曲面时，，，，，，，我们需要将线框架构，，，，，，，形成偶数边围成的区域。。。 。。。。

4.边学边用：

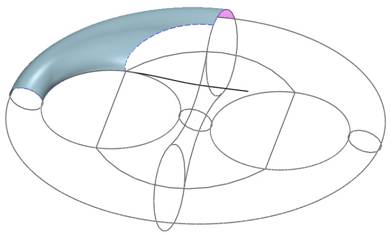

使用要害节点椭圆曲线裁剪曲面，，，，，，，将曲面拆解


5.边学边用：


将修剪后的曲面举行镜像

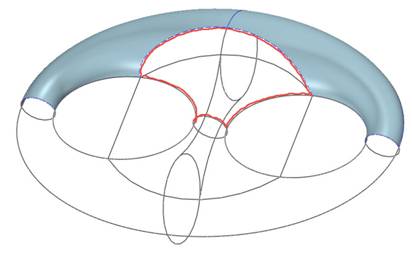

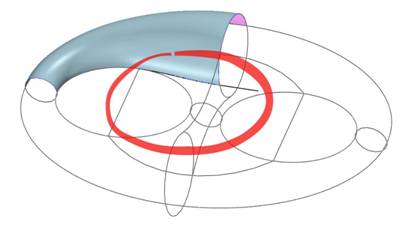

可以看到，，，，，，，上图中镜像之后，，，，，，，红色区域围成了一个规则的逐一对应的四边形区域。。。 。。。。

6.边学边用：

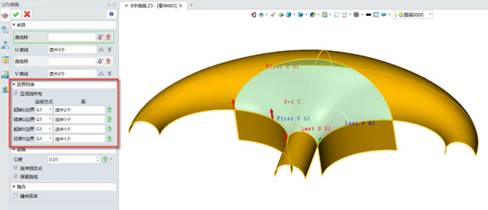

遵照前面办法所讲的原则，，，，，，，做出三张辅助曲面，，，，，，，然后使用UV曲面，，，，，，，建设出衔接曲面，，，，，，，效果如下图：


7.边学边用：

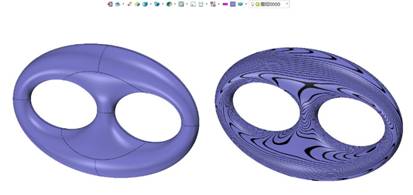

通过两次镜像得出所有，，，，，，，并缝合所有曲面，，，，，，，得出最终模子。。。 。。。。通过斑马纹可以看出，，，，，，，产品整体光顺。。。 。。。。


8.边学边用：


通过中望3D完成的模子，，，，，，，可以直接使用Keyshot举行渲染，，，，，，，最后得出照片级的效果图。。。 。。。。
