在23411永利生产设计领域，，，，，，，质料的预订是一件主要而有时效的事情。。。 。。往往在接订单前，，，，，，，我们需要知道做这个产品的原质料是多大、本钱是几多。。。 。。在工程、中央空调、化工等工业，，，，，，，许多产品是通过卷板钢材举行焊接而成。。。 。。应用场景如下：

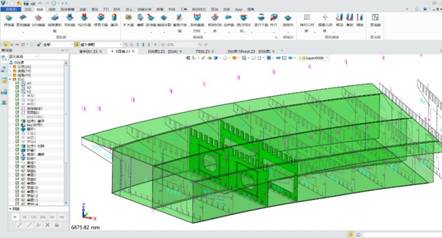

应用场景一：钢架桥梁工程


 插图1

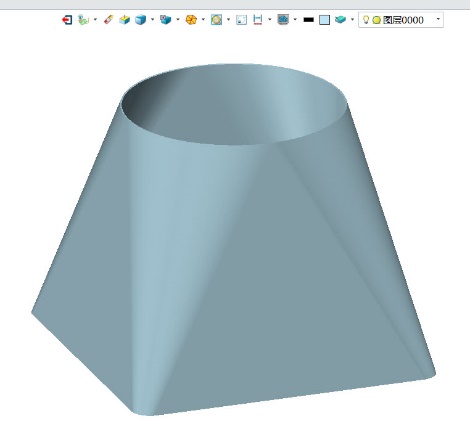

应用场景二：中央空调管道


 插图2

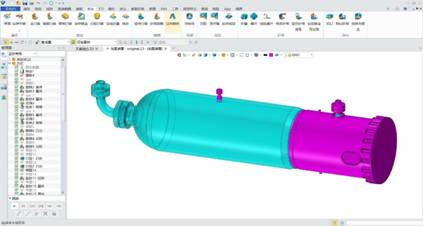

应用场景三：化工罐体


 插图3

在这些领域，，，，，，，产品大多是通过购进平整钢板然后通过压型、卷曲等工艺，，，，，，，最后焊接而成。。。 。。以是在前期，，，，，，，产品需要使用多大的平板质料，，，，，，，是至关主要的。。。 。。平板质料的数据直接决议着报价。。。 。。数据的准确与否，，，，，，，直接决议报价与现实本钱的差别，，，，，，，关乎企业利润。。。 。。同时，，，，，，，报价也是有时效性的。。。 。。往往留给企业的报价时间是很短的，，，，，，，可能客户发了资料，，，，，，，要求马上报一个价钱，，，，，，，那么仅凭履历，，，，，，，可能是不可靠的。。。 。。以是睁开平面功效，，，，，，，对这些应用场景是很有资助的。。。 。。它能快速将异形曲面睁开成平面，，，，，，，从而快速得出周长、面积等主要数据。。。 。。

在先前，，，，，，，我们遇到这种报价的需求，，，，，，，都是依据以往积累的履历，，，，，，，通过相互之间的比例来起源盘算，，，，，，，得出原质料的需求量。。。 。。可是这种方法对类型相同的，，，，，，，是有用的。。。 。。可是对新产品，，，，，，，就没有参考价值了。。。 。。同时纵然是凭履历，，，，，，，误差也是较量大的。。。 。。禁绝确的数据会直接影响报价，，，，，，，从而最终影响订单的质量。。。 。。

中望3D2017 SP版新增了“睁开平面”功效，，，，，，，可以很好地解决以上问题。。。 。。此功效可以将单张及多张异性曲面举行真实睁开。。。 。。睁开的平面轮廓与产品现实订料尺寸很是靠近，，，，，，，这些数据可以用在报价、订料等多种用途。。。 。。

下面我们以一个典范的化工罐体为例，，，，，，，来解说怎样使用中望3D中的“睁开平面”功效。。。 。。

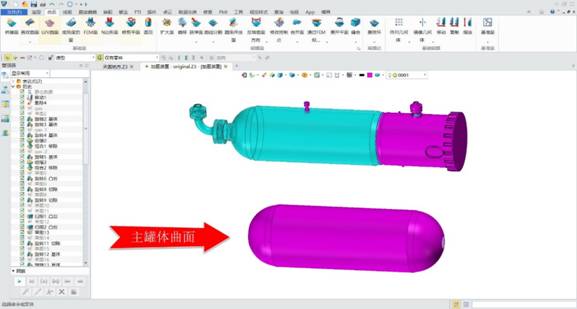

1) 主罐体曲面如下：


 插图4

2) 使用曲面选项卡下的“睁开平面”功效


 插图5

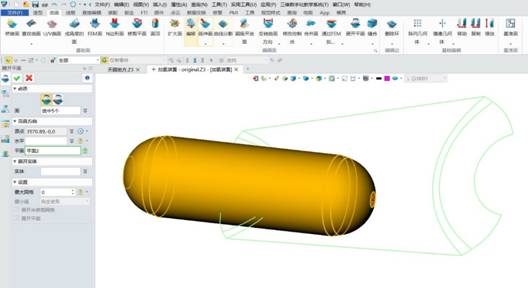

3) 选择罐体的所有曲面


 插图6

原点可以控制哪一点与坐标原点重合

平面可控制睁开的平面轮廓位于哪一个平面上

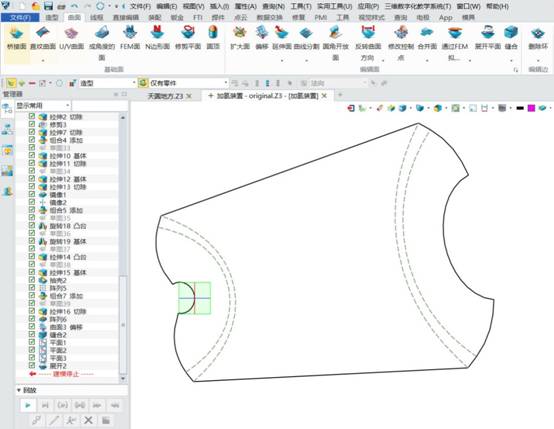

4) 选项设定之后，，，，，，，确定完成获得的轮廓如下：


 插图7

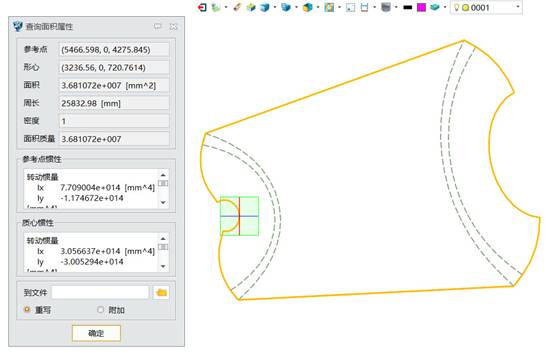

5) 此时，，，，，，，可以使用中望3D中的盘问功效，，，，，，，快速得出睁开轮廓的周长、面积等数据。。。 。。同时若是板材以重量计价，，，，，，，可以通过面积数据快速得出重量值，，，，，，，从而做到报价心中有底。。。 。。


 插图8

中望3D的睁开平面功效，，，，，，，可以睁开恣意形状的曲面。。。 。。这些睁开获得的轮廓可以用来盘算周长、面积等数据，，，，，，，从而为使用者提供越发准确的报价依据。。。 。。

想相识中望３Ｄ更多适用的新功效，，，，，，，请到中望官网下载试用吧！http://www.zwcad.com
