现在三维设计软件越来越多 ，，，，，由于各三维软件的应用着重点差别 ，，，，，在现实事情中工程师会遇到州差别名堂的三维图 ，，，，，因 此经常要求在软件之间举行数据转达以抵达设计的目的 ，，，，，三维软件之间的文件转换名堂需求也越来越兴旺。。。。。。。本文团结现实 事情中的履历总结 ，，，，，先容在中望3D软件中导入和导出三维的一些技巧。。。。。。。

中望3D软件支持直接导入一些主流3D软件的三维图 ，，，，，如：UG\NX, PROE, CATIA, Inventor ,SolidEdge ,Solidworks等三维名堂图 ，，，，，和中心名堂的STEP,IGES,与二维CAD软件的DWG\DXF名堂图。。。。。。。

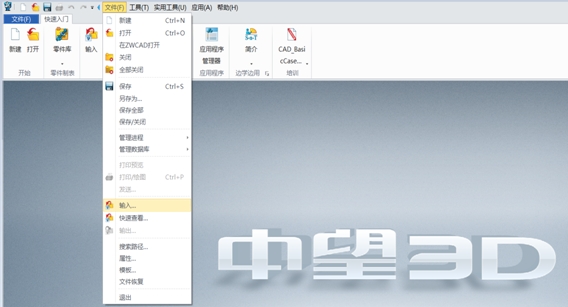

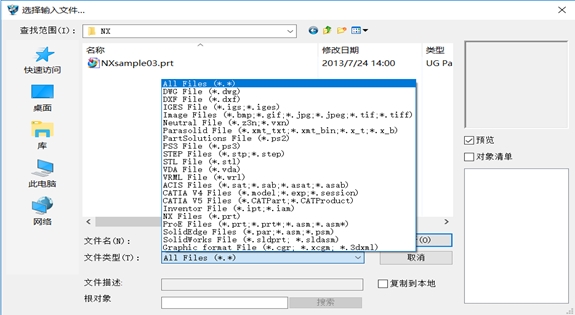

在导入文件前我们先翻开软件点击文件输入 ，，，，，再去选择我们要导入的文件。。。。。。。

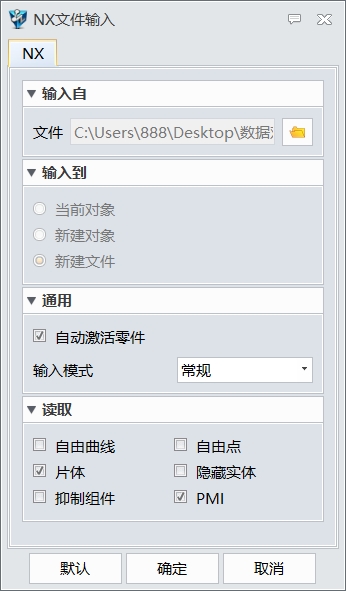

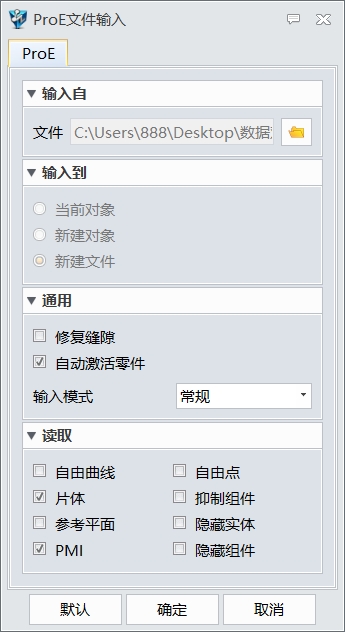

在文件的输入前软件会跳出对话框 ，，，，，在通用的输入模式有通例 ，，，，，快速输入与快速浏览。。。。。。。通例的输入模式是可以在中望3D软件中直接编辑 ，，，，，而快速浏览模式只能是浏览功效在中望3D软件中不可直接编辑。。。。。。。在读取方面有差别的选项可凭证事情需要 去选择 ，，，，，如隐藏实体或隐藏组件不选择那么你在上一个软件设计绘图时所隐藏的部分在中望3D软件中也不会显示出来。。。。。。。


中望3D软件在STEP装配图导入时同名工签字称重命名 ，，，，，保存原始名称信息基础上附加新字符作区别

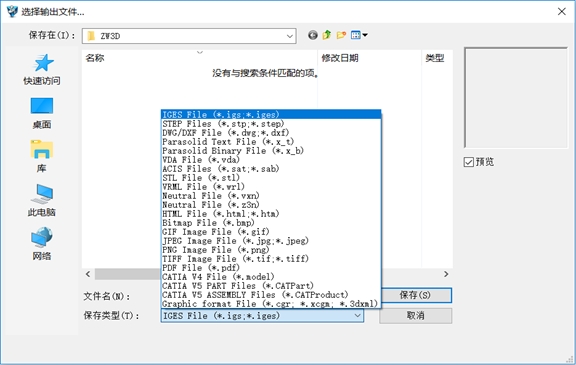

在导出方面中望3D 软件可以直接导出CATIAV4, CATIAV5和中心名堂的STFP,IGES与二维CAD软件的DWG\DXF等名堂图。。。。。。。

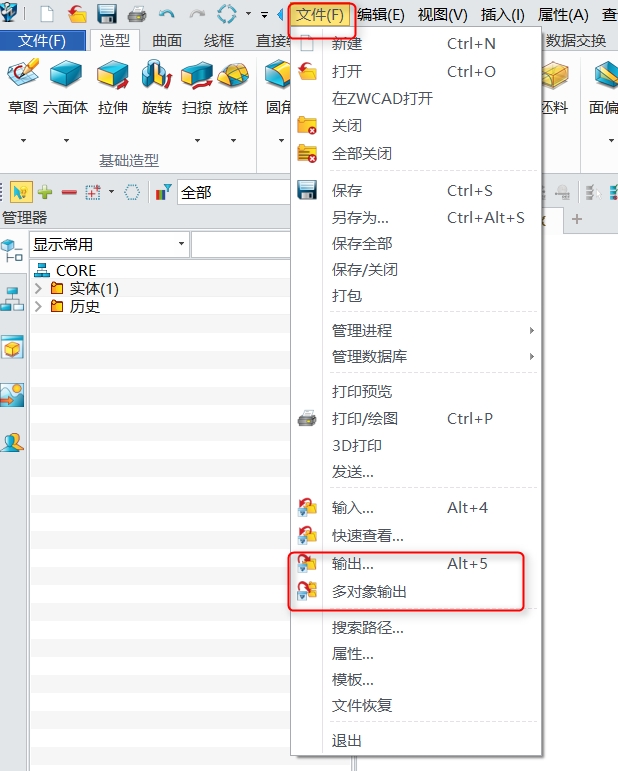

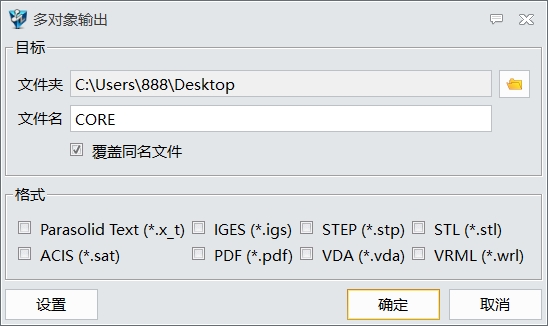

中望3D软件支持单个文件输出和多工具文件输出 ，，，，，在导出文件前我们点击软件上方目录文件去选择文件的输出方法。。。。。。。多工具输出是一次性将统一文件导出差别名堂方档 ，，，，，可输出为IGES,STEP或PDF等名堂文件。。。。。。。

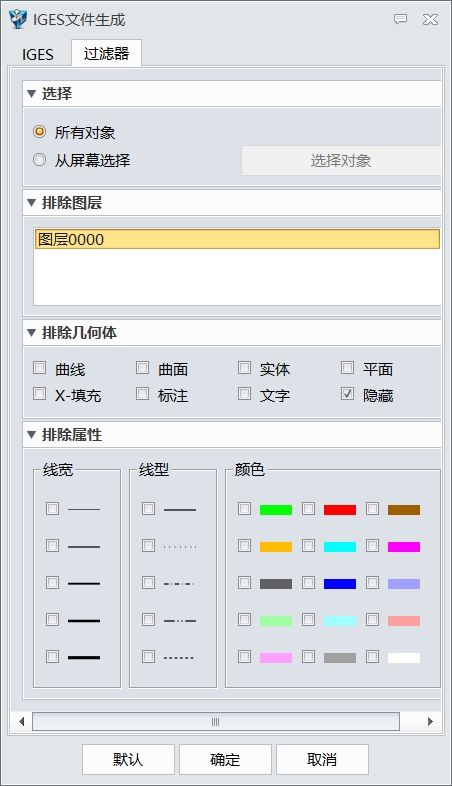

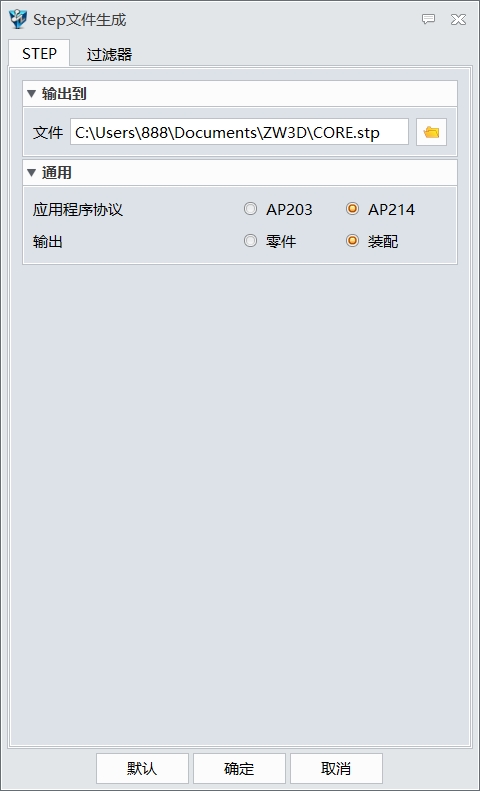

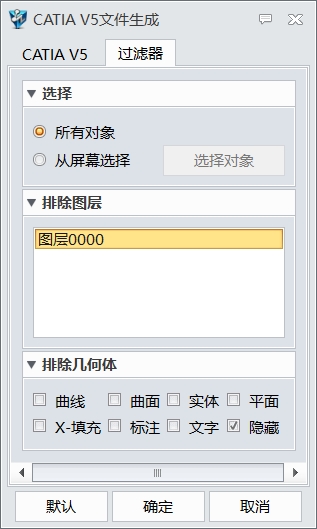

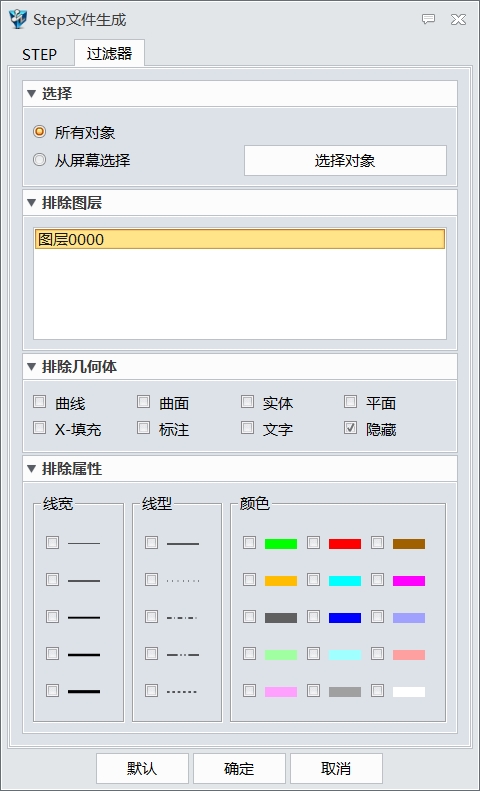

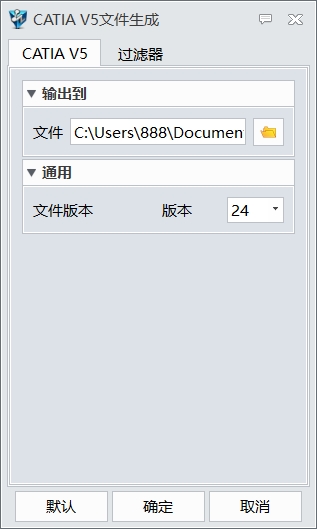

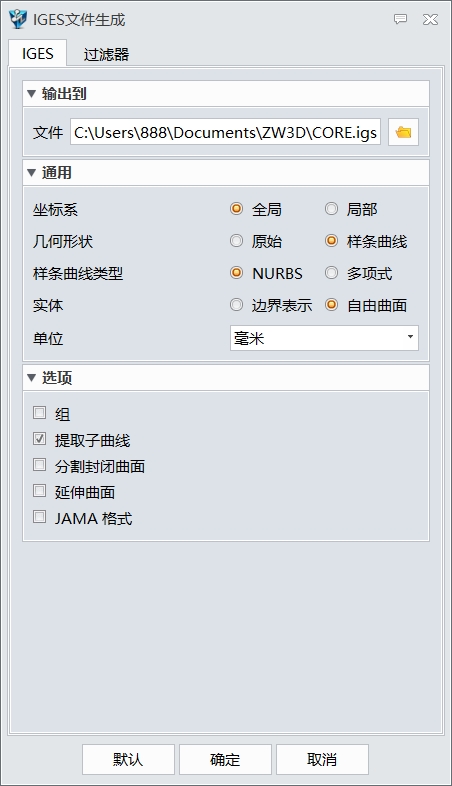

在文件的输出前软件会跳出对话框,导出为CATIAV5名堂图档时可在通用选项去选择差别版本和在过滤器选项可凭证事情需 要去选择扫除的图层与几何体。。。。。。。导出为IGES的STEP名堂图档时可在通用选项凭证事情需要去选择差别的坐标系 ，，，，，几何形状 ，，，，，样条曲线类型 ，，，，，实体与单位（单位有公制和英制） ，，，，，和应用程序协议与输出 ，，，，，在过滤器选项也可凭证事情需要去选择排 除的图层 ，，，，，几何体与属性。。。。。。。


更主要的是 ，，，，，中望3D 软件可以直接导入一些主流3D软件的三维图 ，，，，，镌汰工程师用上一软件在转换中心名堂可能会泛起的 数据丧失和在读取中心名堂三维图是可能泛起的烂面情形 ，，，，，让工程师在事情中越发舒心。。。。。。。同时 ，，，，，在导出方面可以完善的输 出CATIAV4, CATIAV5和中心名堂的STFP,IGES与二维CAD软件的DWG\DXF等名堂图 ，，，，，让下一软件读取使用而抵达与其他三维 软件的无隙兼容。。。。。。。

想相识中望３Ｄ更多适用的新功 ，，，，，请到中望官网下载试用吧！http://www.zwcad.com
