装配图零部件序号标注是装配总图中必不可少的内容，，，，，，许多工程师在序号标注上破费大宗的时间精神，，，，，，严重影响了设计效率。。 。。。。。。中望3D工程图提供自动气泡功效，，，，，，可以资助设计师自动完成装配图零部件序号标注，，，，，，但某些企业因自身的绘图标准，，，，，，需要凭证标准件或非标准件来分类实现序号的有序标注，，，，，，下面我们来学习怎样在中望3D中实现这种功效。。 。。。。。。

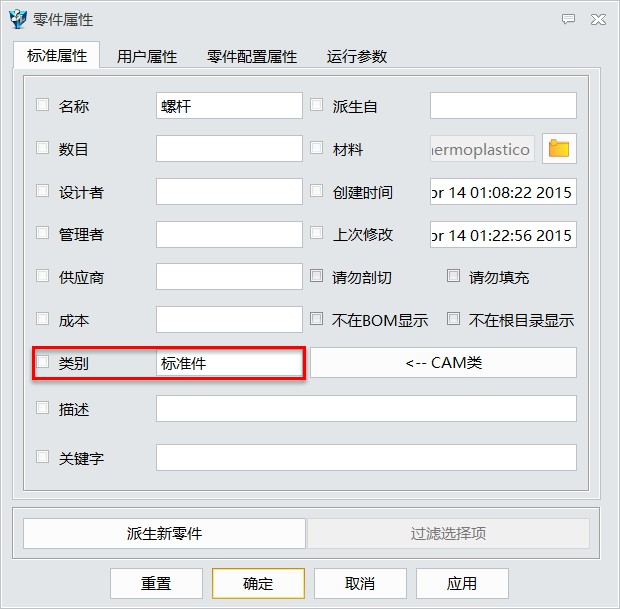

1、首先，，，，，，我们需要界说每个零部件的种别属性。。 。。。。。。 单独翻开零部件，，，，，，点击“工具—设置零件属性”，，，，，，翻开“零件属性”弹窗，，，，，，划分设置所有零部件种别为标准件或非标准件，，，，，，如图1所示：


图 1

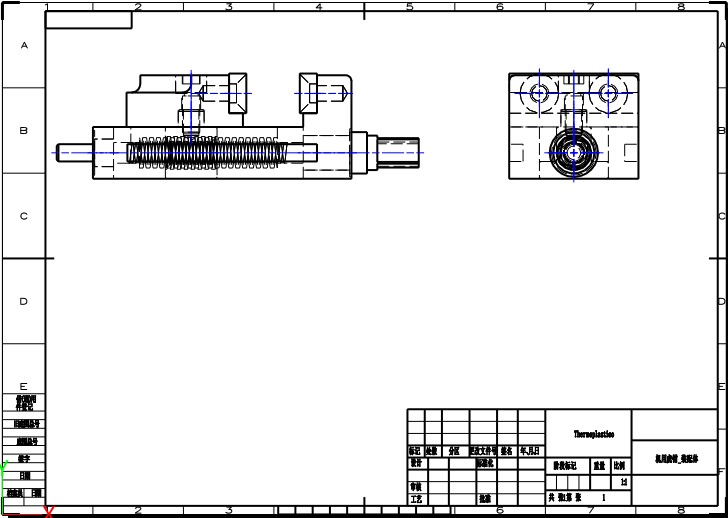

2、接着，，，，，，翻开装配体数模。。 。。。。。。右键选择“2D工程图”，，，，，，天生图2所示工程图：


图 2

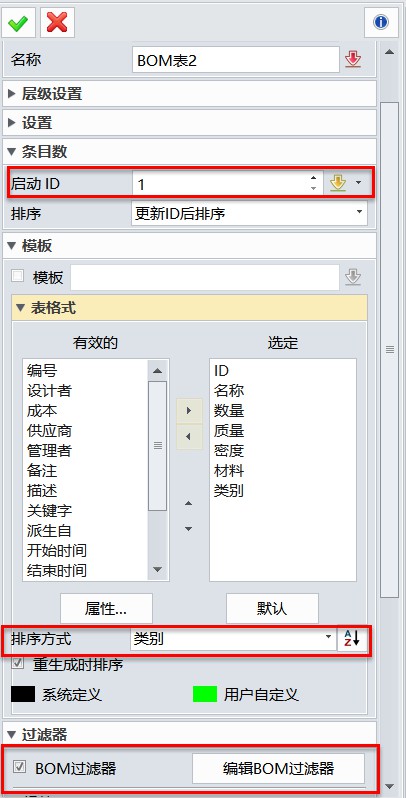

3、点击“结构—BOM表”功效键，，，，，，弹出图3选项框，，，，，，选择主视图，，，，，，启动ID为1，，，，，，排序方法更改为种别； ；；；；；


图 3

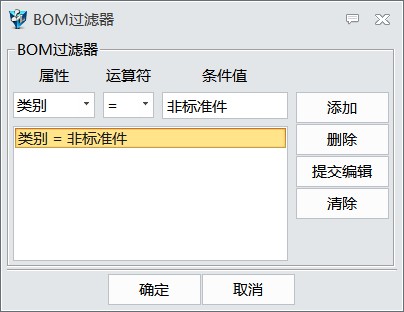

勾选BOM过滤器，，，，，，点击编辑BOM过滤器，，，，，，弹出图4对话框，，，，，，添加条件值为“种别=非标准件”； ；；；；；


图4

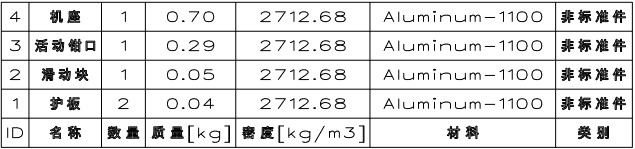

点击确定，，，，，，天生BOM表，，，，，，如图5所示； ；；；；；


图5

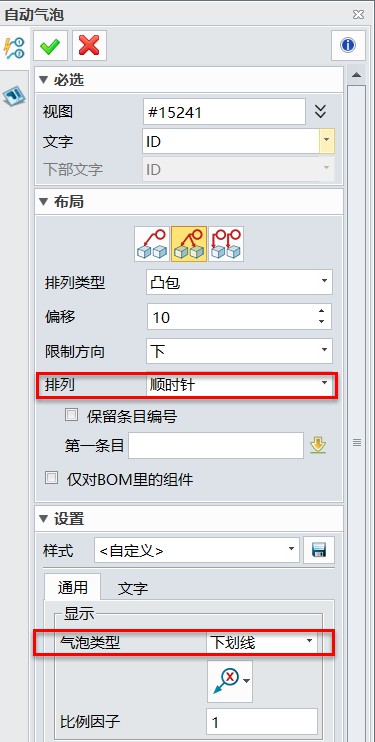

4、点击“标注—自动气泡”功效键，，，，，，弹出图6选项框，，，，，，点击主视图，，，，，，排列偏向选择顺时针，，，，，，气泡类型选择下划线； ；；；；；


图 6

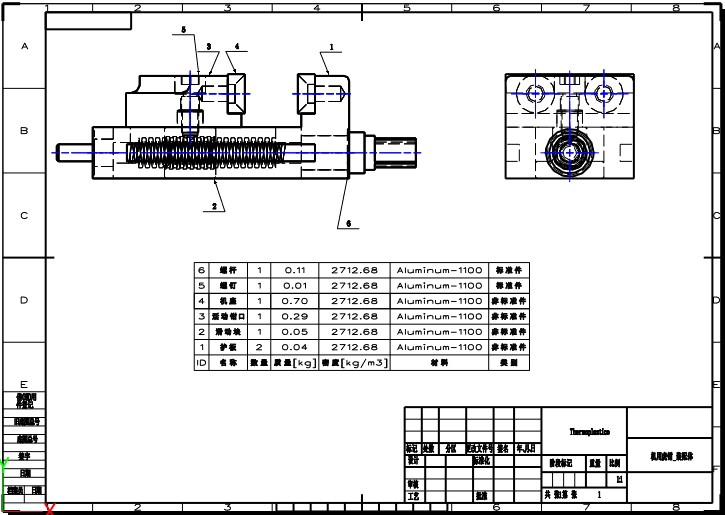

点击确定，，，，，，天生图7所示图纸； ；；；；；


图7

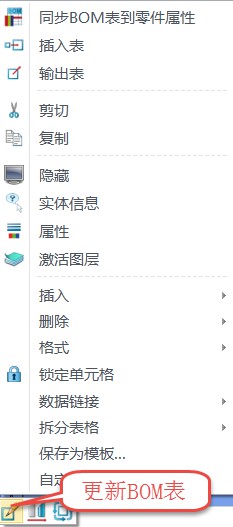

此时，，，，，，BOM表中序号排列会会有转变。。 。。。。。。右键点击BOM表，，，，，，点击图8所示按钮更新BOM表，，，，，，此时会跳回图3界面，，，，，，排序方法选择“更新ID后排序”，，，，，，点击确定，，，，，，则BOM表序号即可恢复降序排列； ；；；；；


图8

5、点击CTRL+C，，，，，，复制主视图，，，，，，天生副本主视图1，，，，，，隐藏主视图，，，，，，点击“结构--编辑表—扫除BOM气泡”，，，，，，随后按办法3操作，，，，，，将启动ID更改为5，，，，，，BOM过滤器条件更改为“种别=标准件”，，，，，，天生图9所示BOM表； ；；；；；


图 9

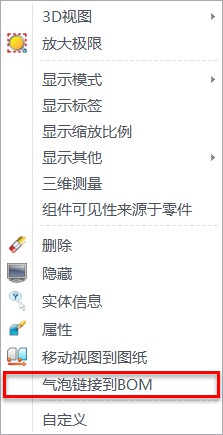

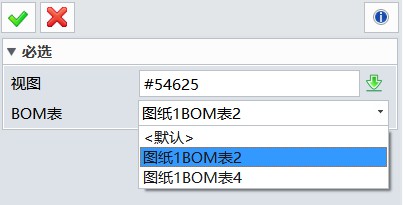

右键主视图1，，，，，，点击“气泡链接到BOM”，，，，，，弹出图11弹框，，，，，，选择新天生的BOM表； ；；；；；


图10


图11

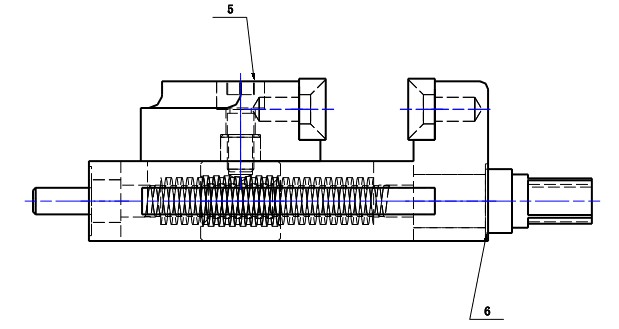

重复办法4，，，，，，偏移更改为20，，，，，，天生图12所示图形； ；；；；；


图12

6、最后所有显示主视图和主视图1，，，，，，效果如图13所示，，，，，，实现了装配图零部件序号分类有序结构。。 。。。。。。


图13

总结：这种要领在零部件数目较多的情形下，，，，，，可以大大提高工程师的零部件序号标注效率，，，，，，并且分门别类，，，，，，清晰明晰，，，，，，值得推荐工程师使用。。 。。。。。。
