江苏某公司是专业电路板的制造厂家，，，，，，，设计师们一样平常事情中会接到客户发来的差别名堂的三维模子文件，，，，，，，使用软件读取文件后需要举行差别部分的拆分出图，，，，，，，并且导出DWG名堂文件。。。。。。针对此种情形，，，，，，，中望3D提供了设计师们多种出图的方法要领。。。。。。

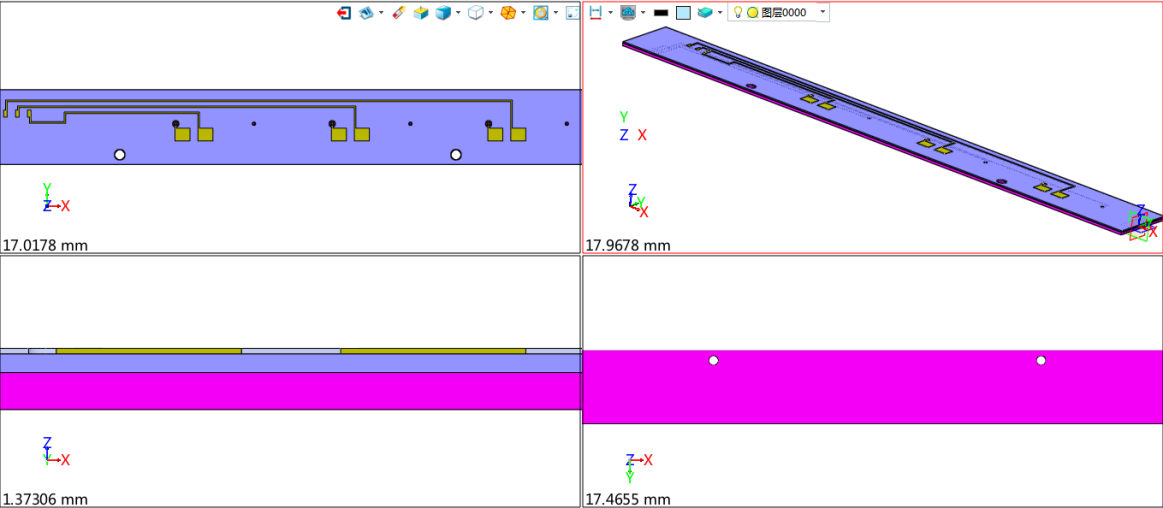

今天先给各人先容其中一种要领：借助“隐藏”下令举行拆分出图。。。。。。我们先来看看需要拆分的三维模子情形，，，，，，，如图（1）所示
图（1）

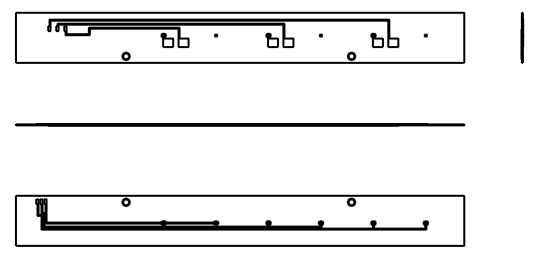

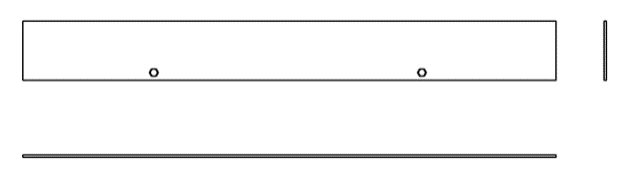

模子分为线路板与孔板两部分，，，，，，，需要将他们拆脱离来举行二维出图，，，，，，，最终所需二维图效果如图（2）所示（左边为线路板，，，，，，，右边为孔板）
图（2）
接下来，，，，，，，我们详细看看怎样通过“隐藏”下令抵达所需图的效果。。。。。。
首先，，，，，，，点击“DA工具栏”上的“隐藏”下令，，，，，，，选择下面的孔板为隐藏工具，，，，，，，举行隐藏，，，，，，，此时，，，，，，，可借助过滤器切换为“造型”来快速选择
图（3）
图（4）

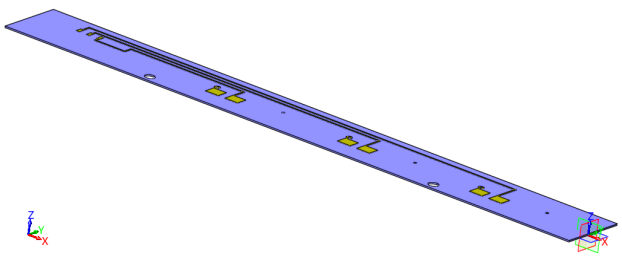

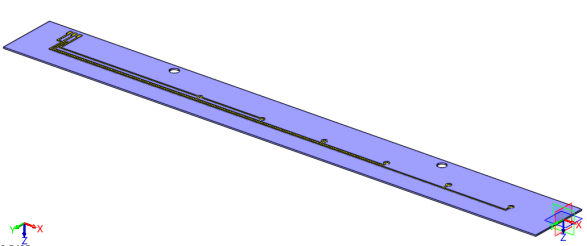

隐藏孔板后，，，，，，，留下的线路板情形如图（5）所示
图（5）

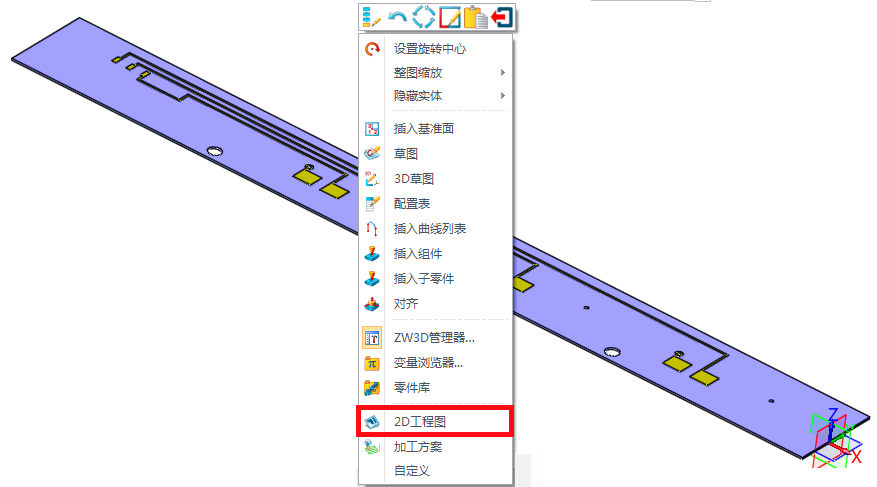

接着在事情区空缺处点击右键，，，，，，，选择右键菜单中的“2D工程图”
图（6）

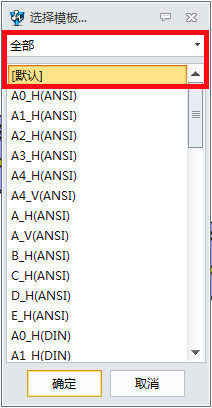

选择“默认”（可凭证现真相形选择其他的模板），，，，，，，进入工程图界面
图（7）

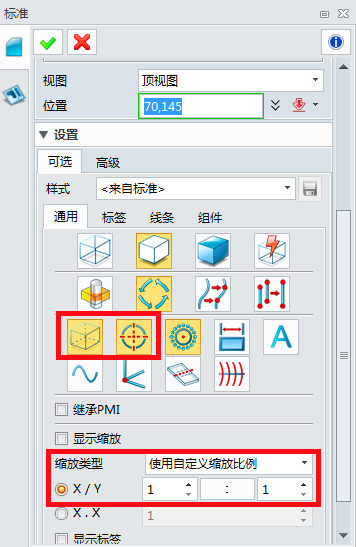

在对话框中的“通用”页签中点击红框所示按钮，，，，，，，使他们弹起处于未被选择的状态，，，，，，，同时设置所需比例
图（8）

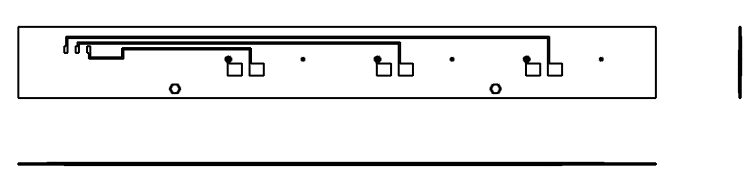

设置完成后，，，，，，，安排所需三视图如图（9）所示
图（9）

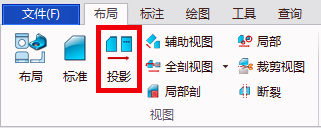

点击“投影”下令，，，，，，，将线路板背面的形状举行出图
图（10）

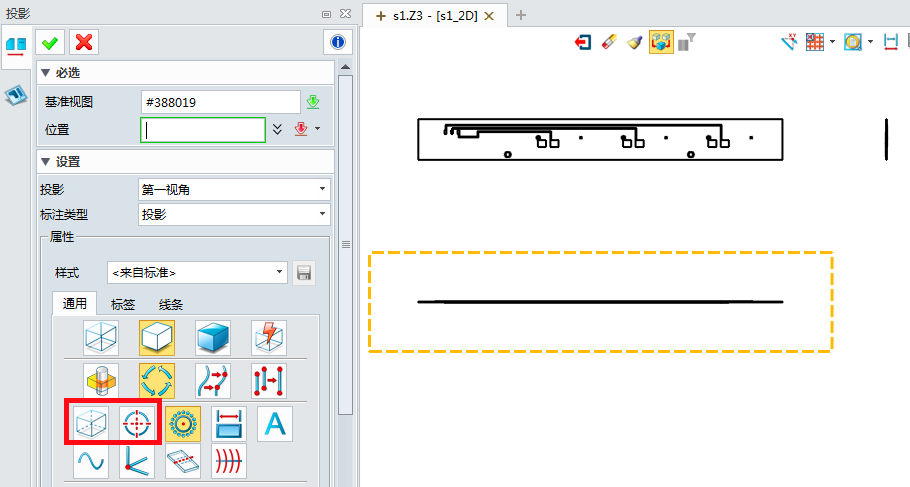

将对话框中红框所示按钮弹起处于未选择状态，，，，，，，如图（11）所示
图（11）
最终效果如图（12）所示
图（12）
点击“退出”按钮回到三维建模界面
图（13）
接着，，，，，，，点击图（14）所示隐藏下令旁的玄色小三角，，，，，，，选择“转换实体可见性”，，，，，，，以便显示孔板
图（14）

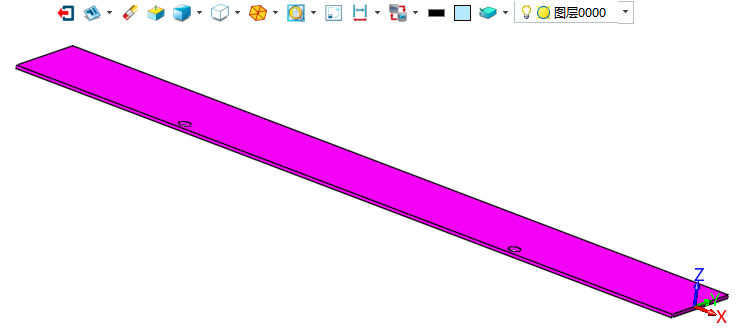

孔板模子如图（15）所示
图（15）

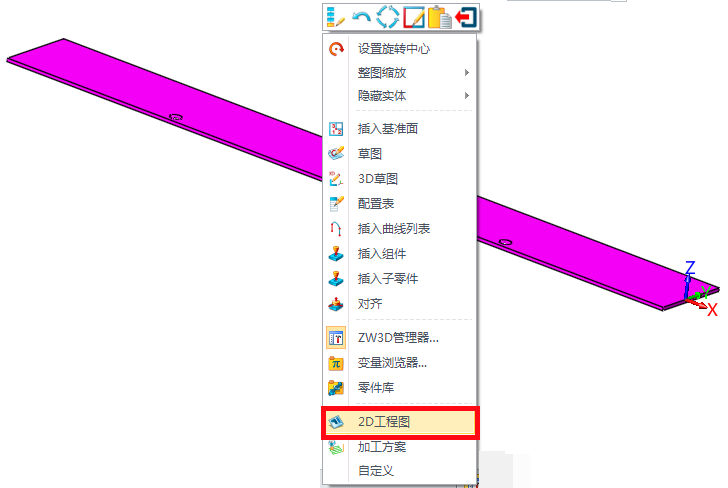

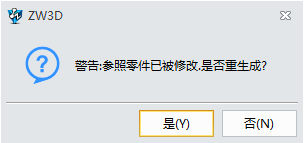

同样，，，，，，，在事情区空缺处点击右键，，，，，，，选择右键菜单中的“2D工程图”，，，，，，，当提醒忠言时，，，，，，，选择“否”，，，，，，，进入工程图界面
图（16）
图（17）
点击工程图绘图区左下角的加号，，，，，，，如图（18）所示，，，，，，，新建图纸，，，，，，，以便用来天生孔板的视图
图（18）
点击“结构---标准”下令举行视图的天生
图（19）

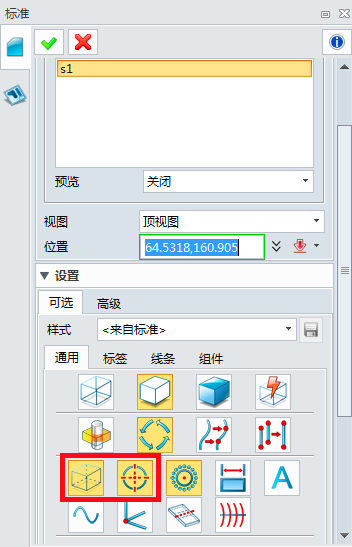

在对话框中点击红框所示按钮使之弹起处于未选择状态，，，，，，，天生如图所示的孔板视图
图（20）

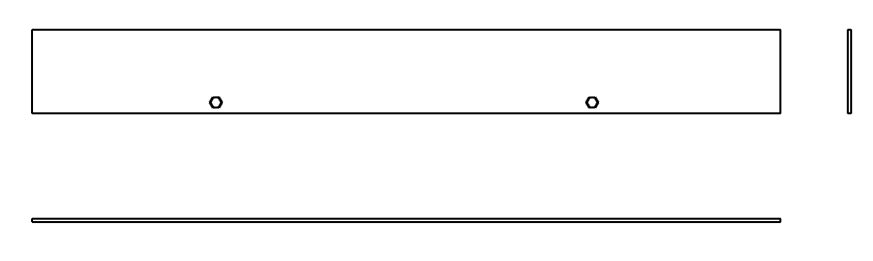

孔板三视图如图（21）所示
图（21）

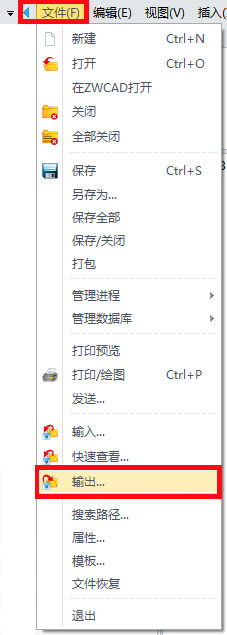

最后，，，，，，，我们来看看怎样导出为DWG名堂文件。。。。。。点击菜单“文件---输出”下令，，，，，，，翻开对话框
图（22）

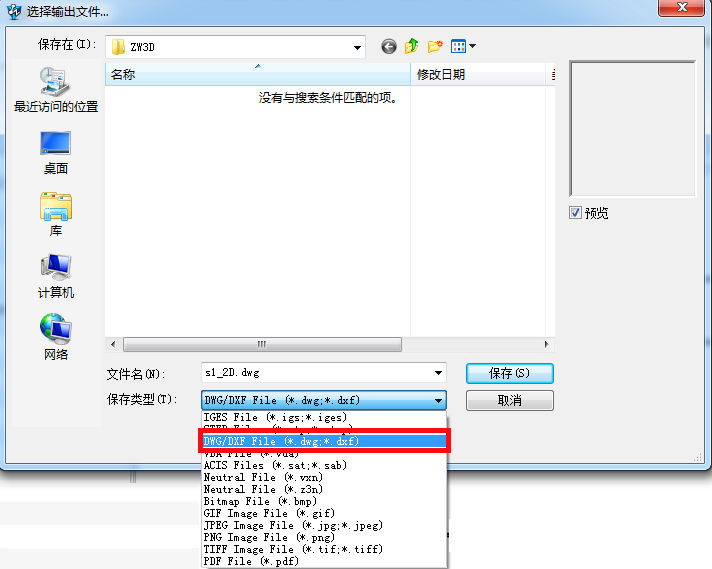

设置生涯的“文件名”以及“生涯类型”为DWG，，，，，，，点击“生涯”
图（23）

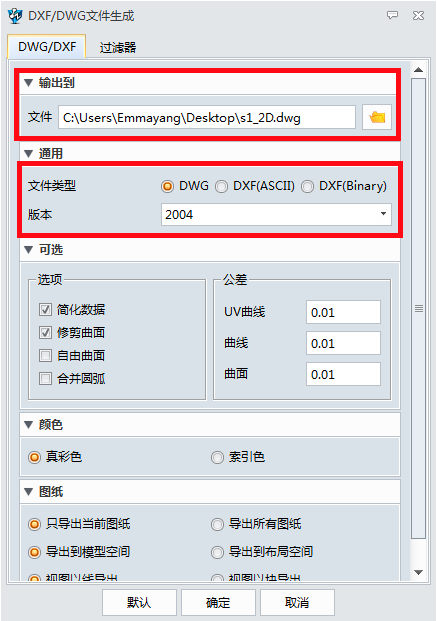

设置生涯路径以及输出书籍等相关信息后，，，，，，，点击“确定”即可输出所需二维文件。。。。。。
图（24）
综上所述，，，，，，，无邪的使用“隐藏”下令，，，，，，，不但可以让23411永利设计高效，，，，，，，也能提供差别部分出图要求的工程师们有用出图。。。。。。
