前面的课程 ， ，，，，，我们使用中望3D先后完成两款金戒指的相关设计操作 ， ，，，，，起源相识了中望3D的建模及渲染相关功效使用。 。。。。 。。 。这次课程 ， ，，，，，我们来继续学习使用中望3D来举行男女钻石对戒 ， ，，，，，来更深入感受下中望3D的戒指建模以及渲染等功效。 。。。。 。。 。
首先 ， ，，，，，我们来学习男钻戒起源建模（开环男戒的主体部分）设计课程。 。。。。 。。 。

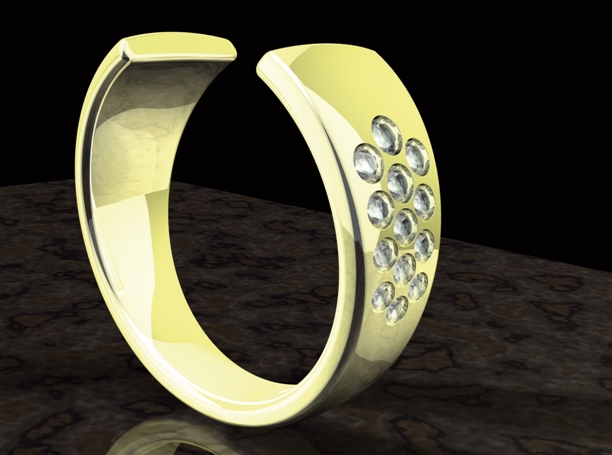

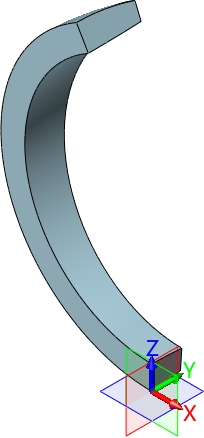

图1 男钻戒
第一步 ， ，，，，，划分新建名称为钻石对戒的多工具文件 ， ，，，，，以及新建名称为开环男戒的零件。 。。。。 。。 。

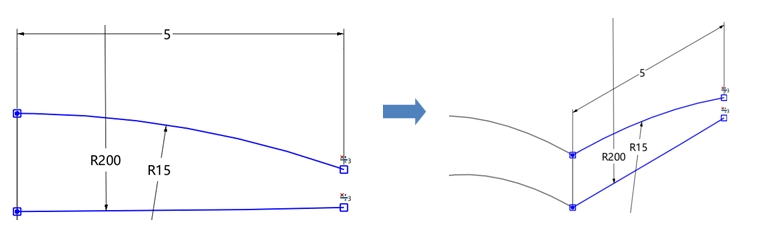

第二步 ， ，，，，，在XZ事情平面上建设下面草图并生涯该草图 ， ，，，，，草图参数如图2所示。 。。。。 。。 。

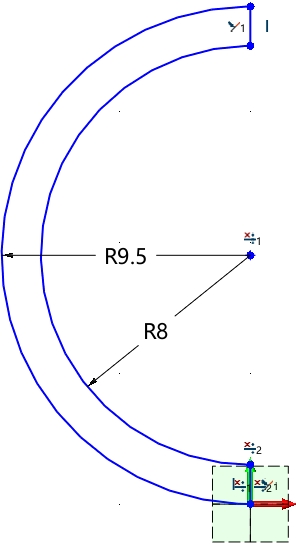

图2 建设草图-1

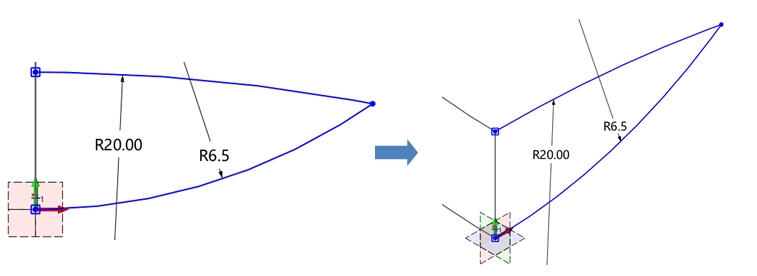

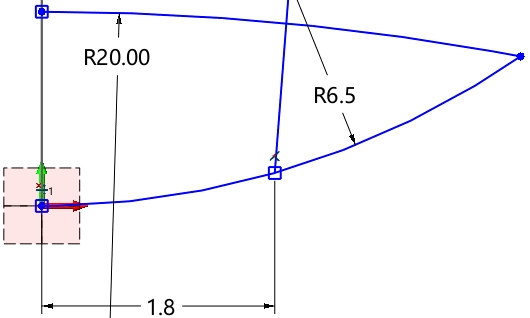

第三步 ， ，，，，，在YZ事情平面上建设草图-2 ， ，，，，，划分绘制两条圆弧并标注响应尺寸 ， ，，，，，添加笔直约束以及圆弧高度 ， ，，，，，上方位置草图参数如图3所示。 。。。。 。。 。

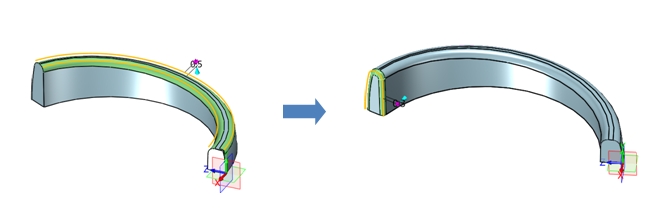

图3 建设草图-2
第四步 ， ，，，，，在YZ事情平面上建设草图-3 ， ，，，，，划分绘制两条圆弧并标注响应尺寸 ， ，，，，，添加笔直约束以及圆弧高度 ， ，，，，，下方位置草图参数如图4所示。 。。。。 。。 。
图4建设草图-3
第五步 ， ，，，，，绘制圆弧 ， ，，，，，上下方位置尺寸标注划分如图5、图6所示。 。。。。 。。 。

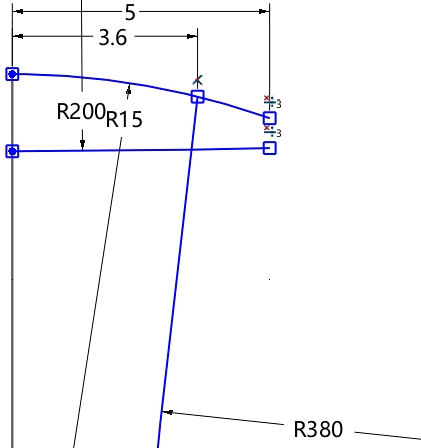

图5 绘制上周遭弧
图6绘制下周遭弧

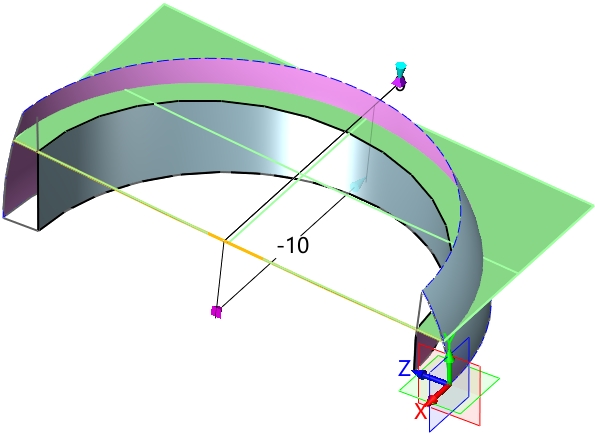

第六步 ， ，，，，，退出草图 ， ，，，，，设置过滤器为曲线 ， ，，，，，划分使用驱动曲线放样和放样建设曲面 ， ，，，，，如图7所示。 。。。。 。。 。

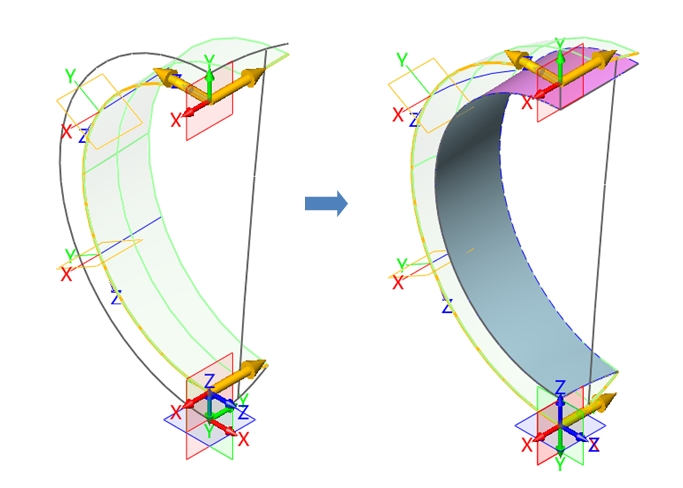

图7建设曲面
第七步 ， ，，，，，使用拉伸将圆弧曲线举行拉伸 ， ，，，，，和指定曲面使用布尔减运算 ， ，，，，，如图8所示。 。。。。 。。 。

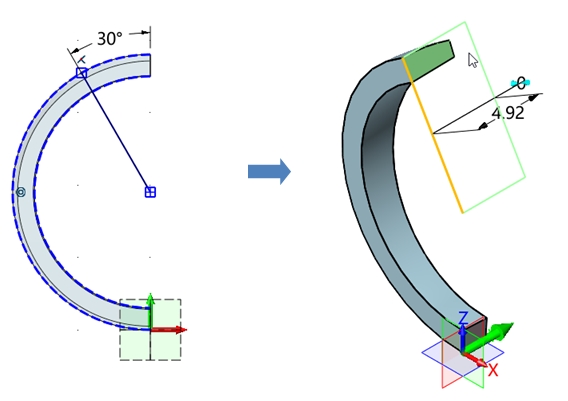

图8 曲面拉伸
第八步 ， ，，，，，举行曲面修剪 ， ，，，，，移除不需要部分 ， ，，，，，如图9所示。 。。。。 。。 。
图9 曲面修剪
第九步 ， ，，，，，划分拾取关闭轮廓 ， ，，，，，依次形成两个曲面 ， ，，，，，如图10所示。 。。。。 。。 。
图10曲面形成

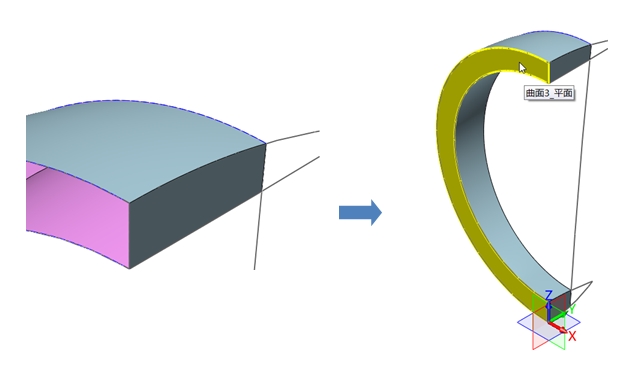

第十步 ， ，，，，，隐藏辅助草图 ， ，，，，，使用缝合把关闭曲面缝合成实体 ， ，，，，，如图11所示。 。。。。 。。 。

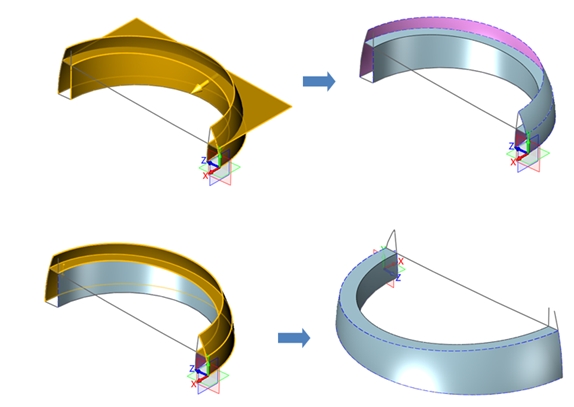

图11曲面缝合
第十一步 ， ，，，，，在XZ事情平面上建设草图-4；；；； ；；；；并对该草图举行拉伸 ， ，，，，，使用布尔运算切除造型 ， ，，，，，如图12所示。 。。。。 。。 。
图12草图拉伸切除
第十二步 ， ，，，，，隐藏使用过的辅助草图 ， ，，，，，得图13。 。。。。 。。 。
图13 隐藏草图
第十三步 ， ，，，，，依次对实体边沿举行倒 0.5mm、0.3mm圆角 ， ，，，，，如图14所示。 。。。。 。。 。
图14倒圆角操作-1

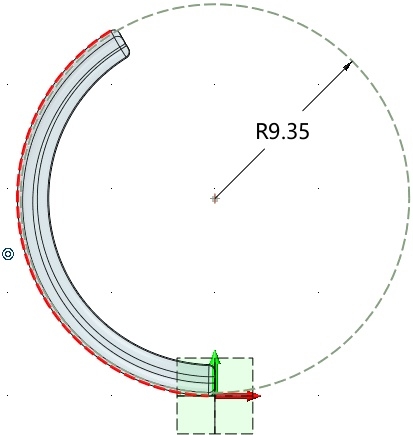

第十四步 ， ，，，，，在XZ事情平面上建设草图-5 ， ，，，，，提取实体边沿 ， ，，，，，绘制一个圆作为结构线 ， ，，，，，如图15所示。 。。。。 。。 。
图15 结构线

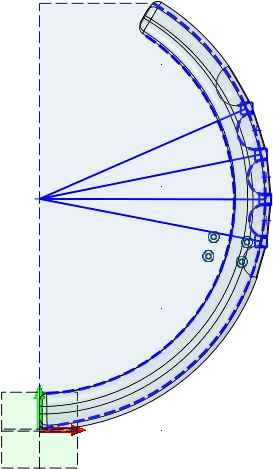

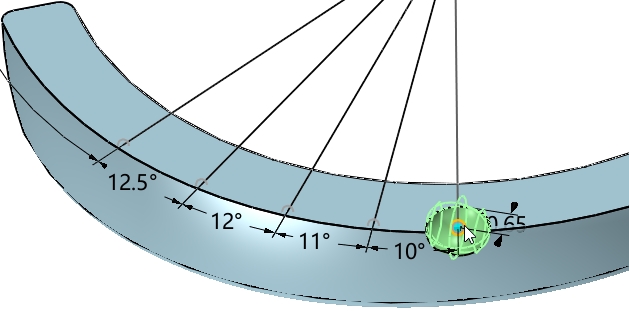

第十五步 ， ，，，，，依次绘制经由圆心的5条直线 ， ，，，，，使它们和圆弧结构线相交 ， ，，，，，标记角度 ， ，，，，，参数如图16所示。 。。。。 。。 。

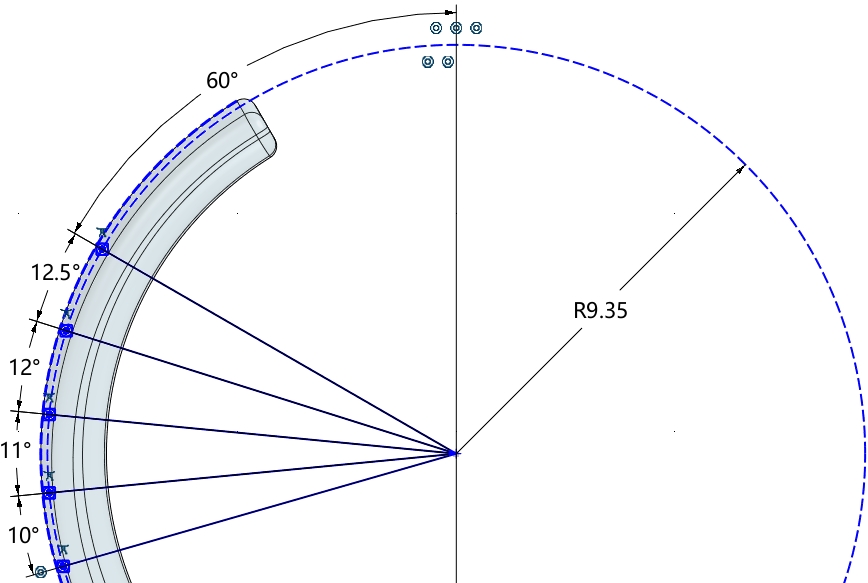

图16 绘制直线-1

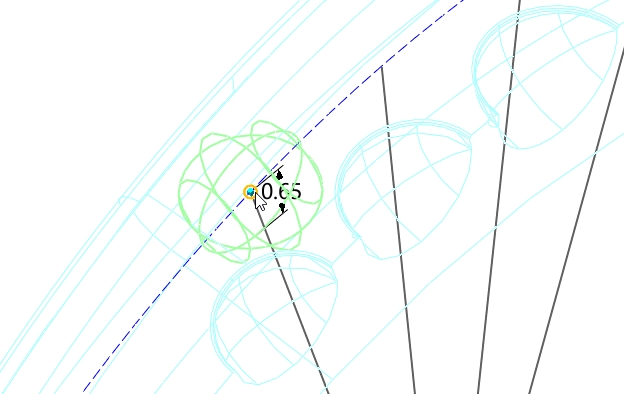

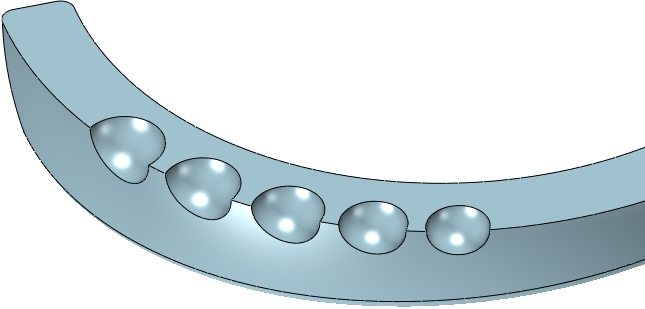

第十六步 ， ，，，，，退出草图后调解模子视角 ， ，，，，，捕获要害点 ， ，，，，，建设一个起始半径为0.65mm的球体 ， ，，，，，和实体造型举行减运算 ， ，，，，，如图17所示。 。。。。 。。 。
图17球体建设-1

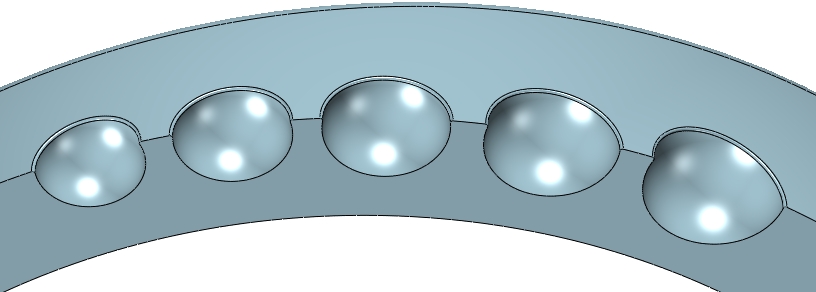

第十七步 ， ，，，，，捕获要害点 ， ，，，，，半径以0.05mm递增 ， ，，，，，建设5个球体 ， ，，，，，隐藏含有点的草图 ， ，，，，，如图18所示。 。。。。 。。 。
图18球体建设-2

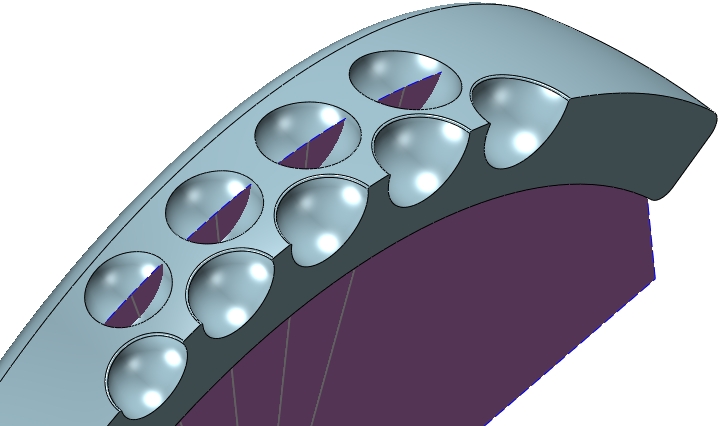

第十八步 ， ，，，，，倒0.3mm圆角 ， ，，，，，如图19所示。 。。。。 。。 。
图19倒圆角操作-2

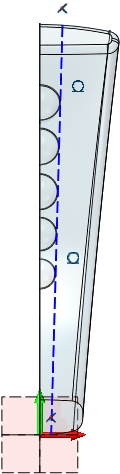

第十九步 ， ，，，，，在YZ事情平面上建设草图 ， ，，，，，绘制一根结构线 ， ，，，，，和上下两个球体边沿相切 ， ，，，，，如图20所示。 。。。。 。。 。
图20 绘制相切结构线

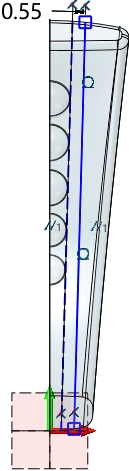

第二十步 ， ，，，，，绘制平行结构线 ， ，，，，，偏移距离为0.55mm ， ，，，，，如图21所示。 。。。。 。。 。
图21 绘制平行结构线
第二十一步 ， ，，，，，拉伸上部草图直线 ， ，，，，，形成曲面 ， ，，，，，终止位置到面 ， ，，，，，如图22所示。 。。。。 。。 。
图22 草图拉伸

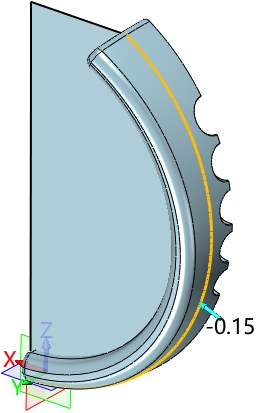

第二十二步 ， ，，，，，对上步曲面的圆弧部分举行缩进 ， ，，，，，往内延伸0.15mm ， ，，，，，如图23所示。 。。。。 。。 。
图23 曲面反伸

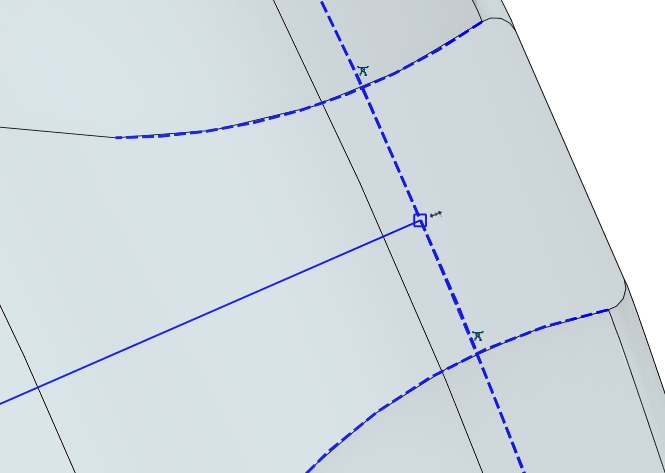

第二十三步 ， ，，，，，在上步曲面上建设草图 ， ，，，，，提取需要的球体边沿和曲面边沿 ， ，，，，，使用直线毗连两交点 ， ，，，，，形成新的结构线 ， ，，，，，绘制经由圆弧中心的直线 ， ，，，，，一遍的端点落在绘制结构线的中点处 ， ，，，，，如图24所示。 。。。。 。。 。
图24 绘制直线-2
第二十四步 ， ，，，，，使用上部同样的要领建设另外三条直线 ， ，，，，，如图25所示。 。。。。 。。 。
图25 绘制直线-3

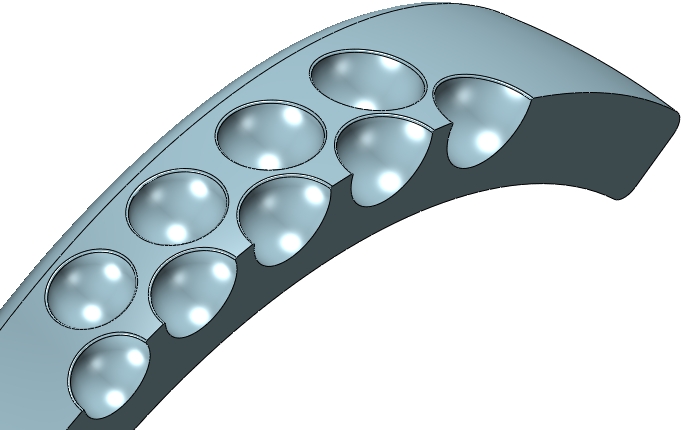

第二十五步 ， ，，，，，捕获要害点 ， ，，，，，建设一个起始半径为0.65mm的球体 ， ，，，，，位置落在上步草图直线的端点上 ， ，，，，，并和造型举行减运算 ， ，，，，，如图26所示。 。。。。 。。 。
图26球体建设-3
第二十六步 ， ，，，，，捕获要害点 ， ，，，，，半径以0.05mm递增 ， ，，，，，建设4个球体 ， ，，，，，如图27所示。 。。。。 。。 。
图27球体建设-4
第二十七步 ， ，，，，，隐藏为建设球体举行定位的辅助事情平面和辅助草图 ， ，，，，，并举行0.03mm倒圆角 ， ，，，，，如图28所示。 。。。。 。。 。
图28倒圆角操作-3

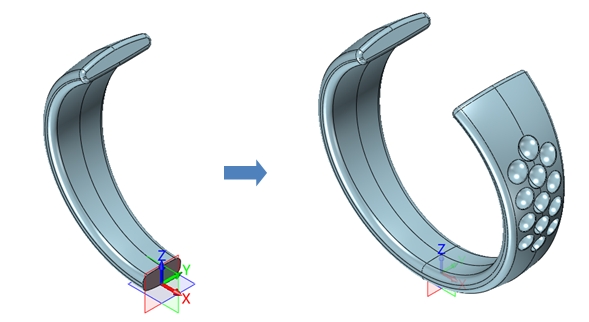

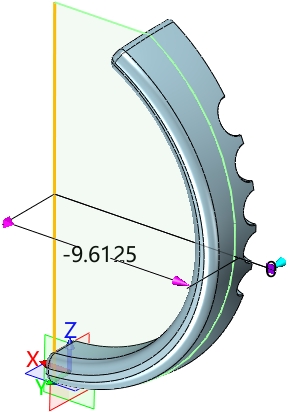

第二十八步 ， ，，，，，设置过滤器为造型 ， ，，，，，拾取镜像平面 ， ，，，，，布尔加运算对镜像后的造型举行合并 ， ，，，，，镜像1/2戒指造型 ， ，，，，，获得开环男戒的主体部分 ， ，，，，，如图29所示。 。。。。 。。 。
图29镜像操作
到此 ， ，，，，，开环男戒的主体部分建模设计课程就完成了 ， ，，，，，由于篇幅缘故原由 ， ，，，，，我们将使用中望3D在后续教程中继续完成此钻石对戒系列课程的学习。 。。。。 。。 。
