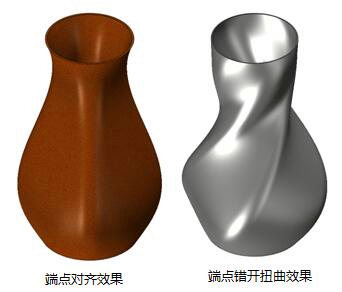

中望3D作为一款可知足“产品设计、模具设计、CAM编程加工”全事情流程国产三维CAD设计软件，，，，，，，它在产品设计中的曲面功效也是有过人之处的。。。。。。今天我们使用中望3D放样功效来设计差别外观的花瓶造型，，，，，，，下图就是通过控制放样功效对齐点获得的完全差别的效果图。。。。。。

下面我们来看看怎样才华设计出一款自己喜欢的花瓶，，，，，，，整个设计办法主要是建设草图-使用放样天生花瓶主体-旋转切除瓶底凹位-抽壳。。。。。。详细操作如下：

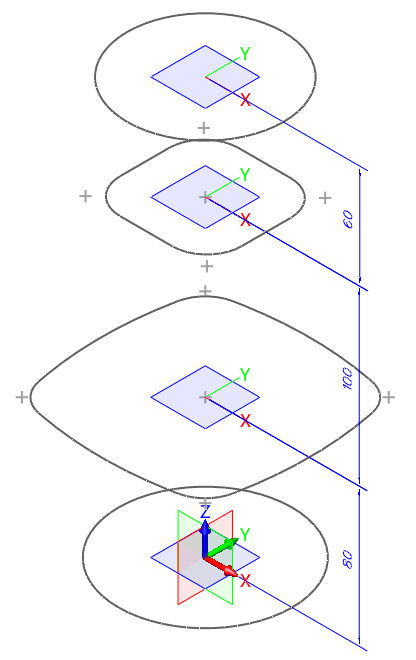

1、建设草图，，，，，，，如下图所示划分在相隔80、100、60的4个平行基准面上绘制4个差别形状的草图，，，，，，，如下图1所示：

图1

草图1，，，，，，，绘制一个R50(D100)的圆，，，，，，，详细如下图2所示：

图2

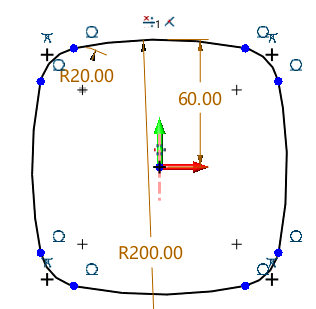

草图2，，，，，，，草图形状尺寸详细如下图3所示：

图3

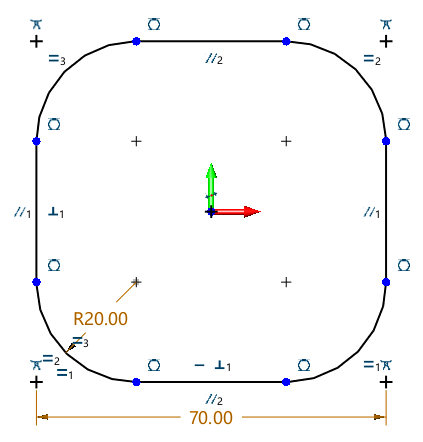

草图3，，，，，，，绘制一个4个角倒R20圆角宽70的正方形，，，，，，，如下图4所示：

图4

最后是草图4，，，，，，，绘制R40(D80)的圆，，，，，，，如图5示：

图5

2、完成4个草图的建设那花瓶的框架就做好了，，，，，，，下面我们就可以使用放样功效建设花瓶的主体了。。。。。。

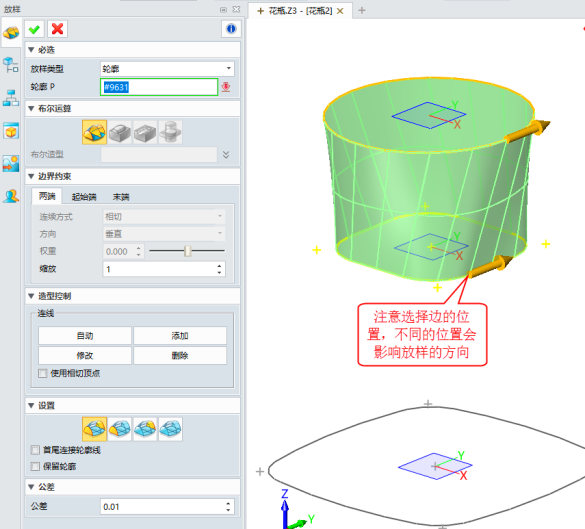

需要特殊注重的是，，，，，，，选择放样功效举行放样操作，，，，，，，在选择线框时注重选择边点的位置选择两头会有2种差别的偏向，，，，，，，详细可凭证我们想要的效果来确定需要的偏向，，，，，，，选择线框时要坚持箭头偏向的一致，，，，，，，如下图6、图7所示：

图6

图7

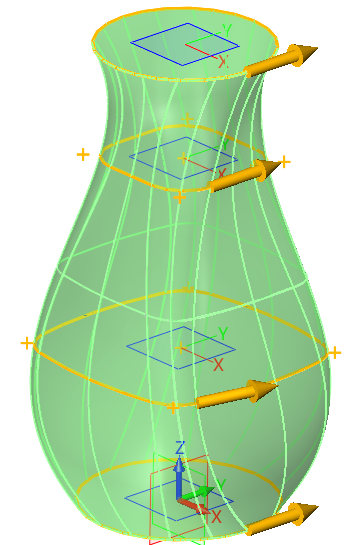

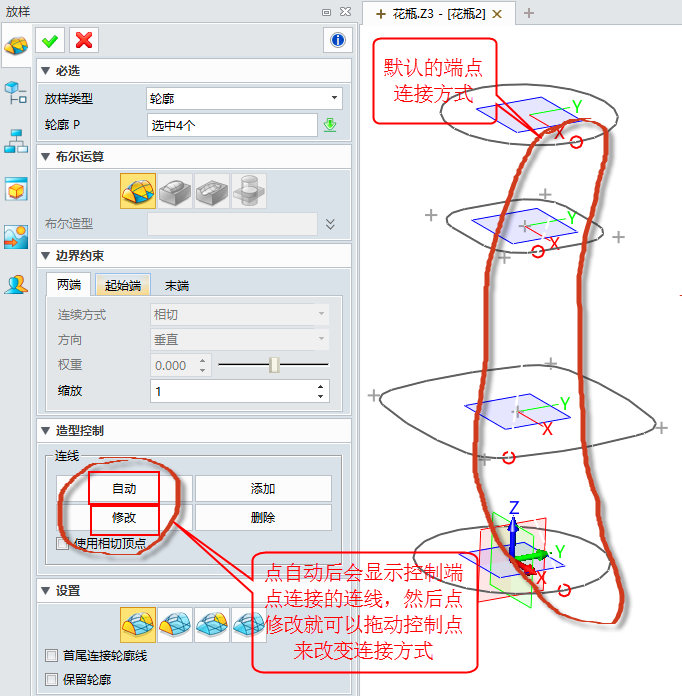

凭证默认的端点毗连效果并不是我们要的对齐及指定扭曲的花瓶效果，，，，，，，那接下来我们对端点设置修改一下就能实现我们要求的毗连方法，，，，，，，如图8图9所示：

图8

图9

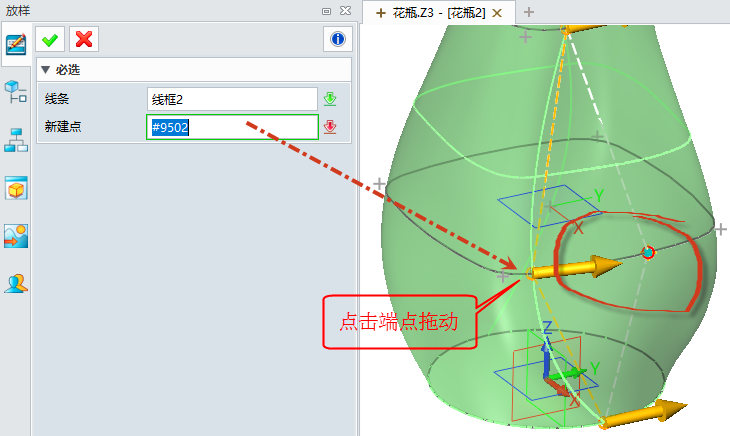

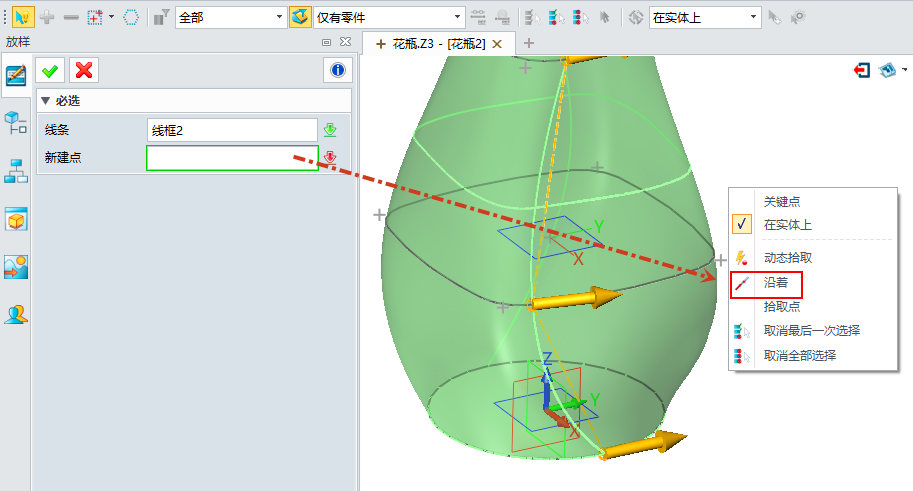

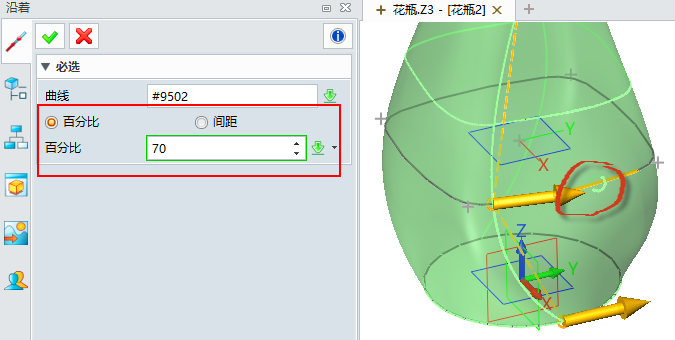

若是要把端点移动到指定的位置，，，，，，，可以团结在拖动端点时右键选择沿着方法来参数化控制端点位置，，，，，，，如图10、图11所示：

图10

图11

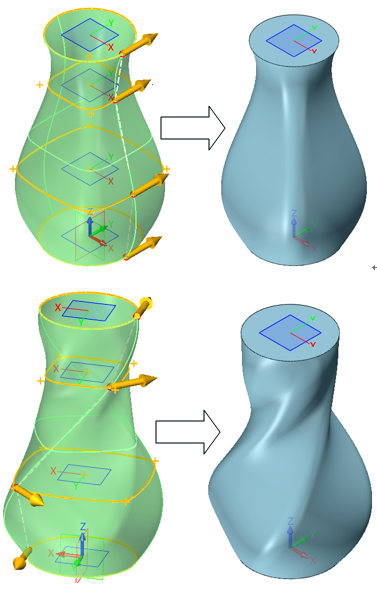

通过对4个端点位置的调解就能获得我们想要的种种造型的花瓶效果，，，，，，，如图12示：

图12

3、最后就是做瓶底凹位及抽壳，，，，，，，以旋转切除方法切出瓶底凹位，，，，，，，然后抽壳。。。。。。

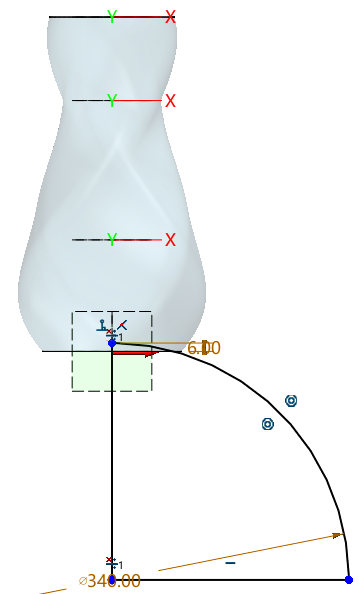

建设瓶底凹位草图如下图13所示：

图13

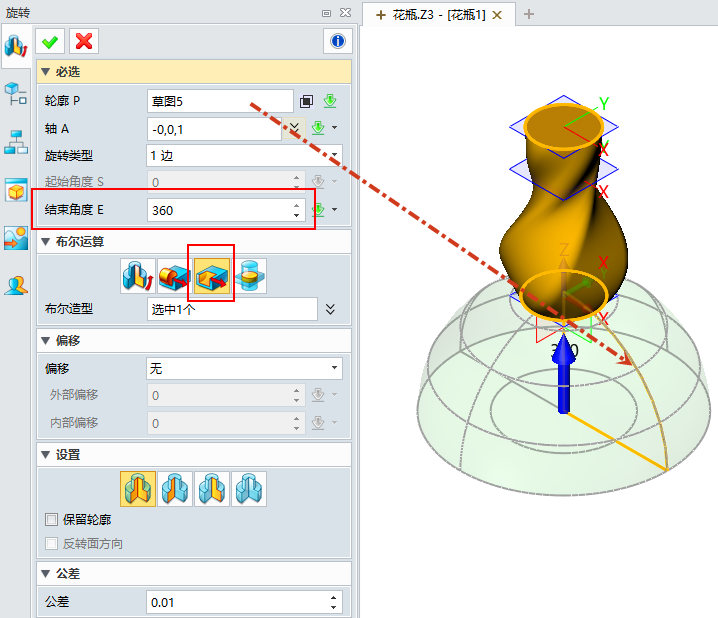

旋转切除，，，，，，，如图14示：

图14

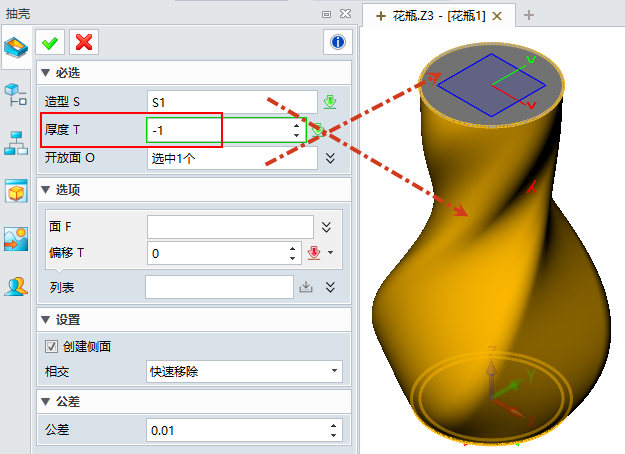

最后抽壳建设中空效果，，，，，，，如图15所示：

图15

到此，，，，，，，我们就能为所欲为的获得种种花瓶造型效果。。。。。。中望3D的造型曲面功效也适用于重大曲面的设计，，，，，，，以此花瓶为例，，，，，，，简朴的设置就能实现扭曲、对齐的放样效果。。。。。�；；；；＝哟聪略靥逖�。。。。。。
