前两节课，，，，，我们使用中望3D划分完成开环男戒的主体部分和钻石零件相关设计操作，，，，，那接下来这次课程，，，，，我们来把这两个设计装配起来，，，，，形成一个完整的男钻戒。。。。。。。。在这节课中，，，，，我们主要学习、熟悉中望3D的零件装配功效。。。。。。。。

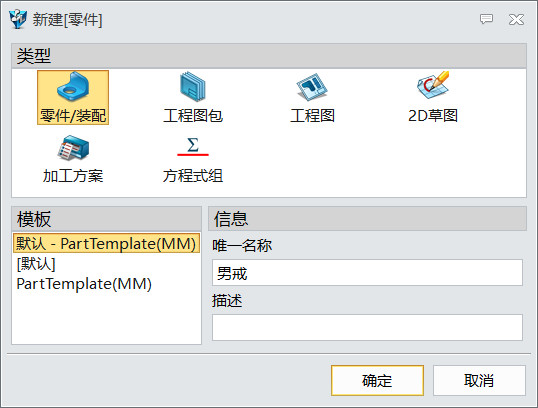

第一步，，，，，新建一个名称为男戒的装配文件，，，，，并进入该文件。。。。。。。。


图1 建设零件

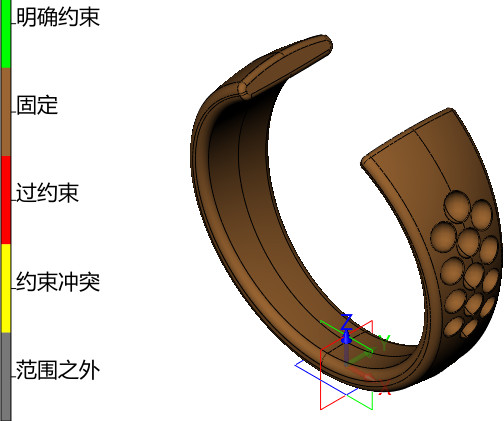

第二步，，，，，插入开环男戒零件，，，，，并牢靠组件，，，，，如图2所示。。。。。。。。


图2 插入零件

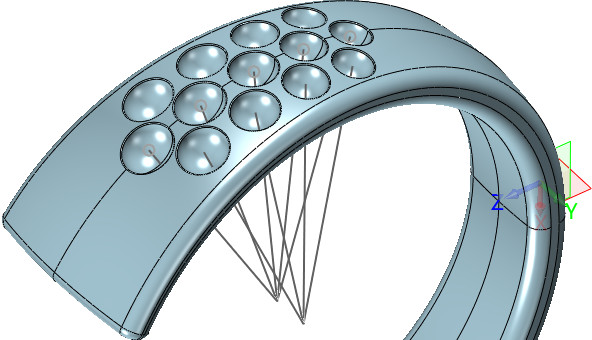

第三步，，，，，在装配情形下激活男戒零件，，，，，显示草图4和草图6，，，，，并关闭标注，，，，，如图3所示。。。。。。。。


图3 显示草图

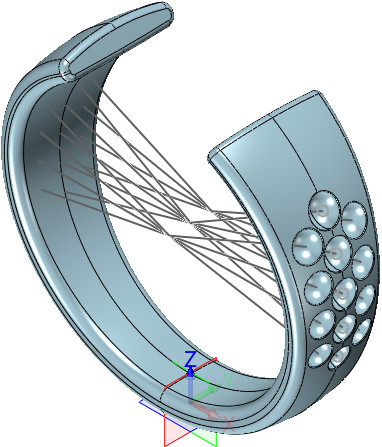

第四步，，，，，沿XZ事情平面镜像草图6，，，，，如图4所示。。。。。。。。


图4 镜像操作-1

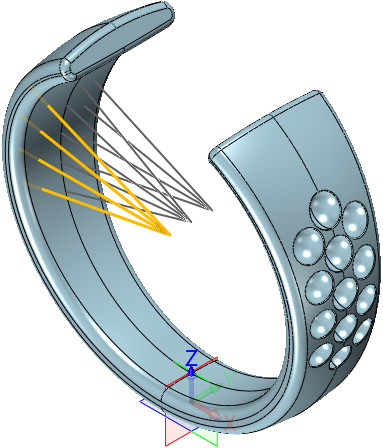

第五步，，，，，在对左侧三个草图举行镜像，，，，，退出零件界面，，，，，进入装配界面，，，，，如图5所示。。。。。。。。


图5 镜像操作-2

第六步，，，，，切换过滤器，，，，，使得在装配情形下可以同时捕获到零件和组件工具。。。。。。。。


图6 切换过滤器

第七步，，，，，在直线的端点上依次建设事情平面，，，，，如图7所示。。。。。。。。

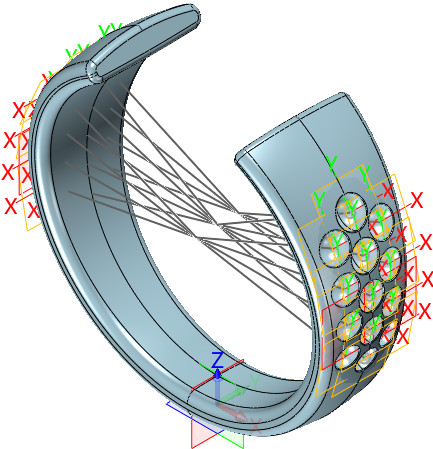

图7 建设事情平面

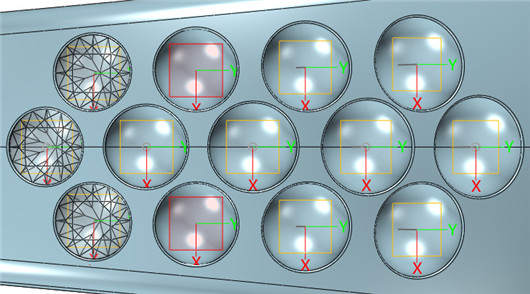

第八步，，，，，逐个插入钻石零件到男戒装配下，，，，，插入钻石类型为坐标，，，，，插入后牢靠组件，，，，，如图8所示。。。。。。。。


图8 插入钻石零件

第九步，，，，，完成两侧1.3钻石的装配，，，，，如图9所示。。。。。。。。


图9 钻石装配-1

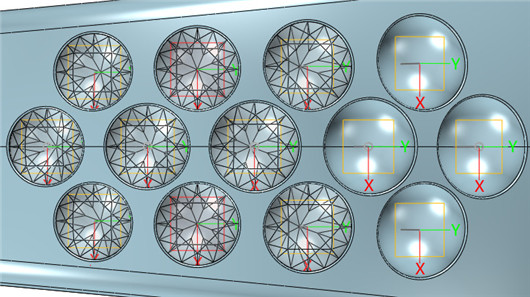

第十步，，，，，完成两侧1.4钻石的装配，，，，，如图10所示。。。。。。。。


图10 钻石装配-2

第十一步，，，，，完成两侧1.5钻石的装配，，，，，如图11所示。。。。。。。。

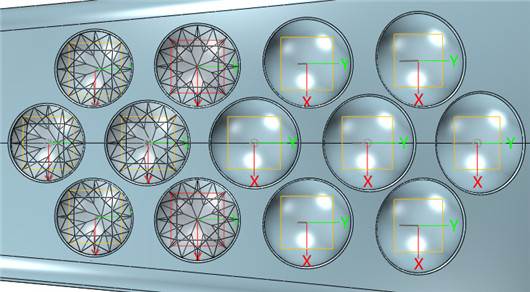

图11 钻石装配-3

第十二步，，，，，完成两侧1.6钻石的装配，，，，，如图12所示。。。。。。。。

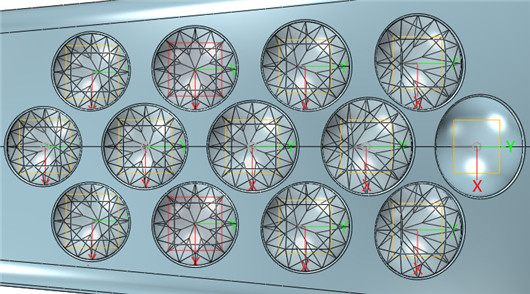

图12 钻石装配-4

第十三步，，，，，完成两侧1.7钻石的装配，，，，，如图13所示。。。。。。。。

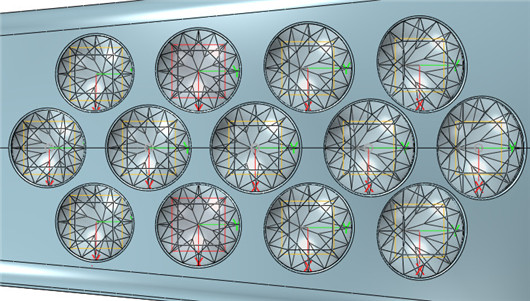

图13 钻石装配-5

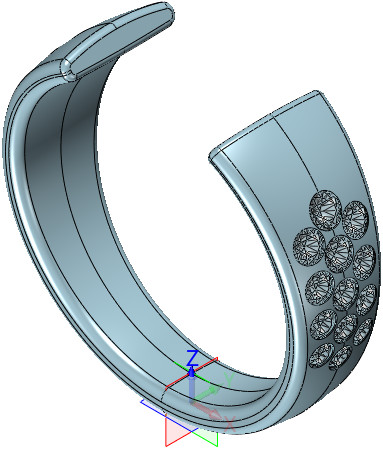

第十四步，，，，，完成零件装配后到男戒零件里隐藏草图，，，，，再回到装配情形下隐藏事情平面和基准面，，，，，如图14所示。。。。。。。。


图14 隐藏

第十五步，，，，，激活开环男戒，，，，，修改颜色完成设计，，，，，如图15所示。。。。。。。。

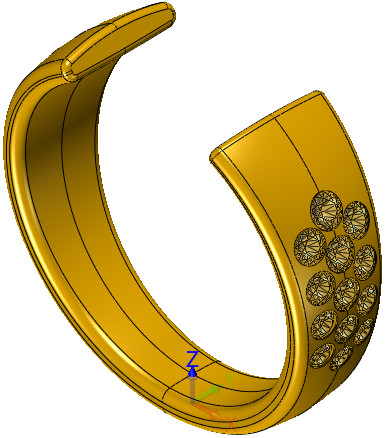

图15 设计完成

经由三节课的学习，，，，，男钻戒的整体设计就完成了，，，，，希望通过这个实例教程可以资助各人进一步掌握建模和装配的技巧，，，，，后续教程中我们将在中望3D中学习一款女钻戒的设计，，，，，以完成男女钻石对戒的课程。。。。。。。。
