在现实事情中，，，，，，，编程员在接到零件加工的使命时，，，，，，，经常只收到2D图纸没有3D图。。 。。。。在这种情形下，，，，，，，编程员一样平常需要通过2轴加工来设置拔模角度，，，，，，，以抵达加工零件的效果。。 。。。。下面我们以图1绘图区中的零件为例，，，，，，，来学习怎样在中望3D软件的2轴加工中设置拔模角度。。 。。。。

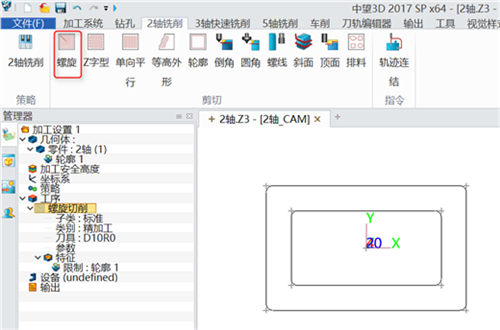

一、使用“螺旋”切削加工功效。。 。。。。我们先翻开软件进入“加工计划”，，，，，，，再点击“螺旋”切削功效。。 。。。。

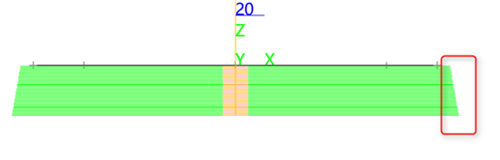

图1

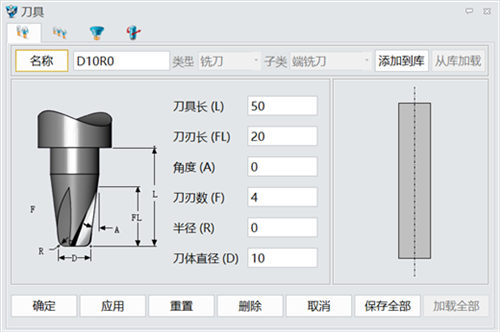

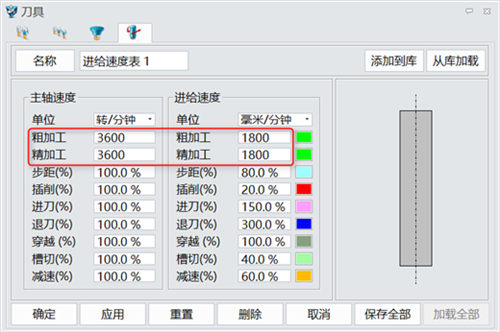

1.刀具设置：设置刀具的直径、半径、长度、主轴转速与进给速率，，，，，，，如图2。。 。。。。



图2

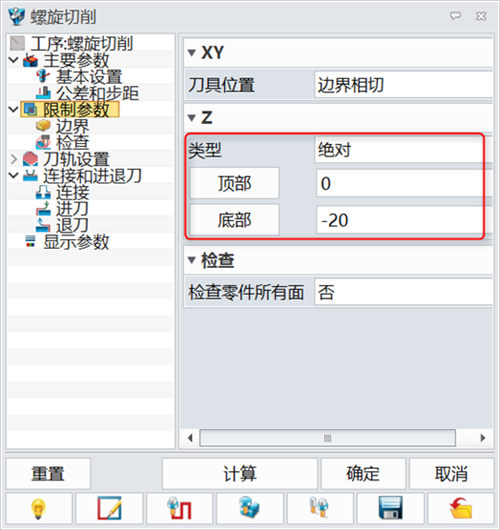

2.参数设置： 如图3，，，，，，，在“主要参数”中，，，，，，，设置加工余量和下切步距；；；；；

在“限制参数”中，，，，，，，设置Z轴深度；；；；；



图3

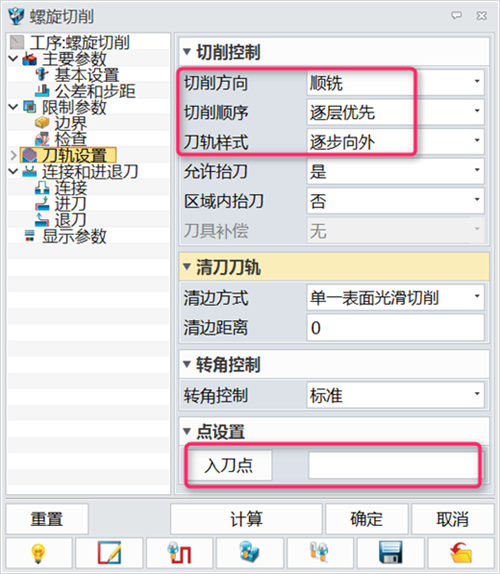

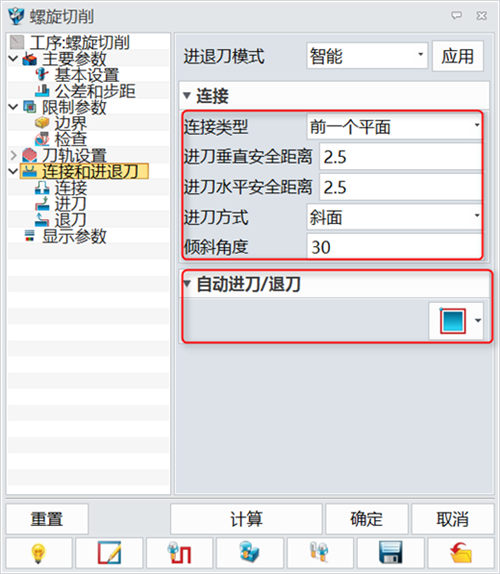

如图4，，，，，，，在“刀轨设置”中，，，，，，，设置切削偏向、顺序与入刀点；；；；； 在“毗连与进退刀”中，，，，，，，设置毗连类型与进刀方法。。 。。。。



图4

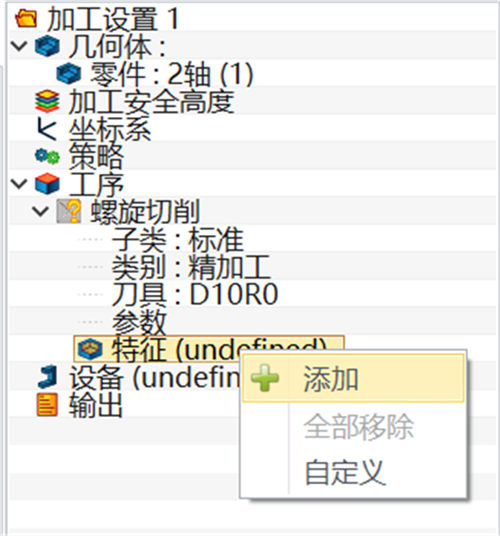

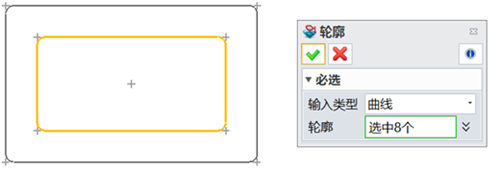

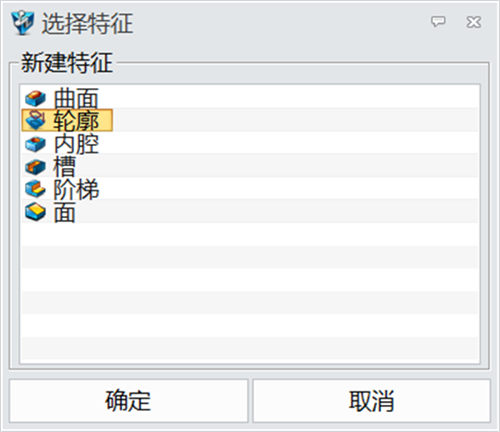

3. 如图5，，，，，，，在“特征”处点击右键添加特征，，，，，，，新建轮廓特征，，，，，，，选择轮廓然后确定。。 。。。。




图5

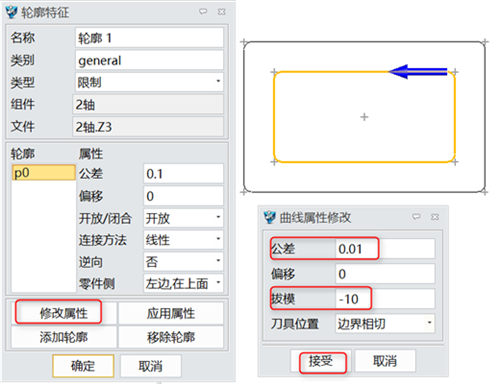

如图6，，，，，，，点击“修改属性”修改轮廓属性，，，，，，，选择轮廓后点击“确定”。。 。。。。输入公差与拔模角度，，，，，，，点击“接受”。。 。。。。


图6

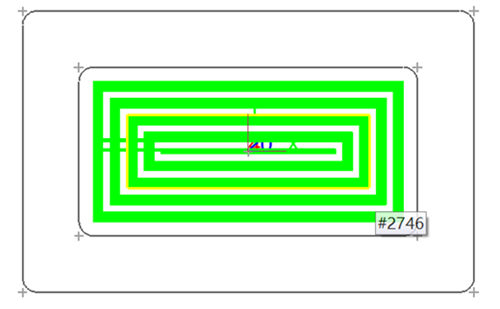

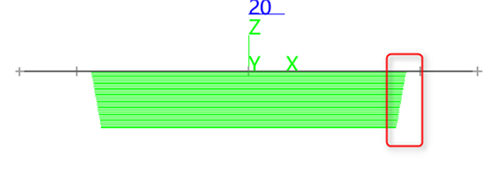

4.通过以上设置，，，，，，，成如图7刀路。。 。。。。



图7

二、使用“轮廓”切削加工功效。。 。。。。

进入“加工计划”，，，，，，，点击“轮廓”切削功效。。 。。。。

1.刀具设置：设置刀具的直径、半径、长度、主轴转速与进给速率。。 。。。。

2.参数设置： 在“主要参数”中，，，，，，，设置加工余量和下切步距；；；；；

在“限制参数”中，，，，，，，设置Z轴深度；；；；；

在“刀轨设置”中，，，，，，，设置切削偏向：轮廓边为右、允许抬刀否与入刀点；；；；；

在“毗连与进退刀”中，，，，，，，设置毗连类型与进刀方法。。 。。。。

3.点击右键添加特征，，，，，，，新建轮廓特征，，，，，，，选择轮廓然后确定。。 。。。。点击修改轮廓属性，，，，，，，选择轮廓后点击“确定”。。 。。。。输入公差与拔模角度，，，，，，，点击“接受”。。 。。。。

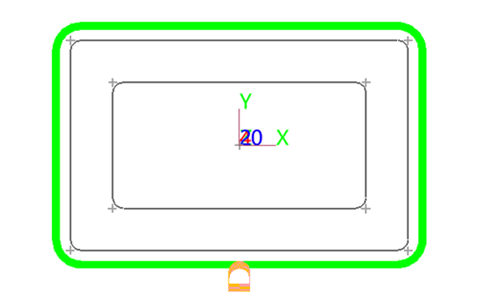

通过以上设置，，，，，，，成如图8刀路。。 。。。。



图8
