本教程的使命是使用SimWise对剪板机上的某承力构件举行静应力剖析 ，，，，， ，从而验证在中望3D平台下设计的产品结构是否知足零件极端情形下的使用 ，，，，， ，在整个历程中 ，，，，， ，我们会学习到有限元剖析的前处置惩罚及后处置惩罚等相关内容 。。。。。
一、前处置惩罚

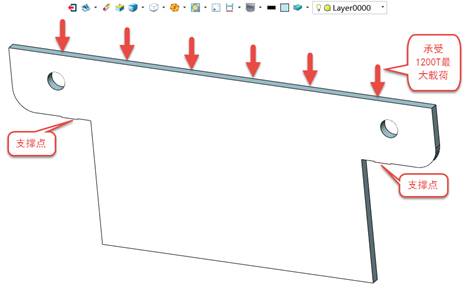

需要剖析的零件如图1所示 ，，，，， ，最大外轮廓为8000×3400×150mm ，，，，， ，质料为Q235 ，，，，， ，需要遭受1200T载荷 ；；；；；
图1
1、数模加载
使用中望3D翻开零件数模 ，，，，， ，点击“App--SimWise” ，，，，， ，模子自动加载进入SimWise ；；；；；
图2
2、单位及重力设置

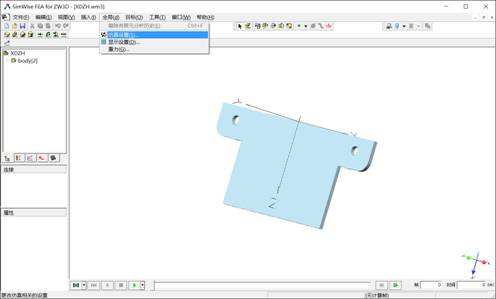

第1步 ，，，，， ，进入SimWise ，，，，， ，选择“全局--仿真设置” ，，，，， ，举行单位设置 ；；；；；
图3

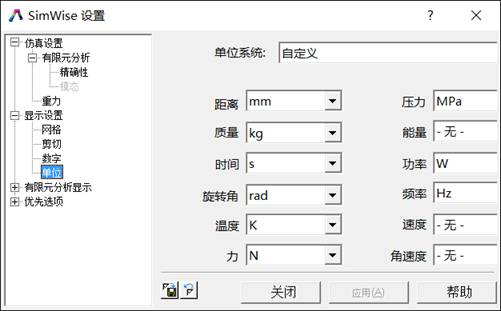

第2步 ，，，，， ，弹出设置窗口后 ，，，，， ，点开“显示设置--单位” ，，，，， ，单位系统选择自界说 ，，，，， ，相关参数单位可自行界说 ，，，，， ，完成后点击关闭 ；；；；；
图4

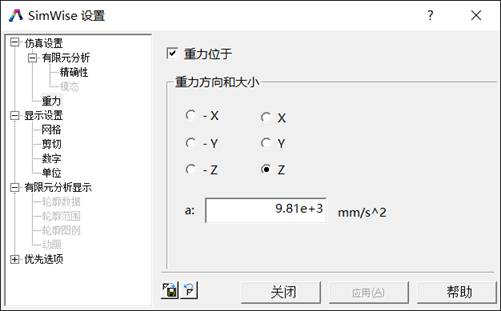

第3步 ，，，，， ，点击“仿真设置--重力” ，，，，， ，设置重力偏向为Z轴 ，，，，， ，重力为默认值 ；；；；；
图5
3、设置牢靠面
第1步：点击约束按钮 ，，，，， ，选择需要约束的面 ，，，，， ，划分牢靠两个约束点 ；；；；；
图6
第2步：在历史窗口中 ，，，，， ，同时选中两个约束特征 ，，，，， ，右键点击属性下令 ；；；；；
图7

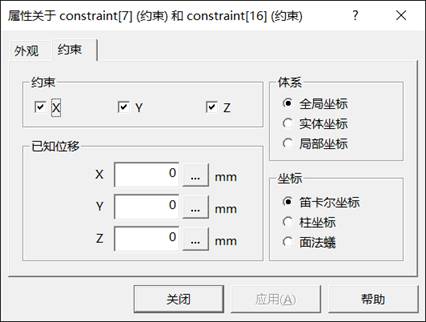

第3步：弹出属性弹窗 ，，，，， ，界说坐标为笛卡尔坐标 ，，，，， ，其余参数默认 ；；；；；
图8
4、添加载荷

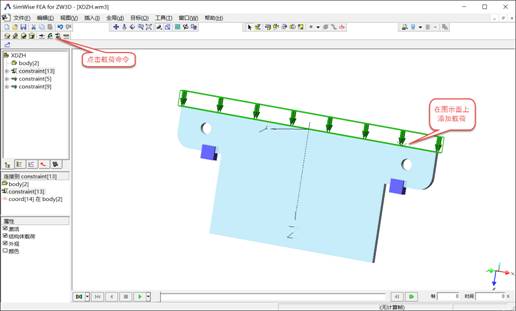

第1步：点击载荷按钮 ，，，，， ，选择需要添加载荷的面 ；；；；；
图9

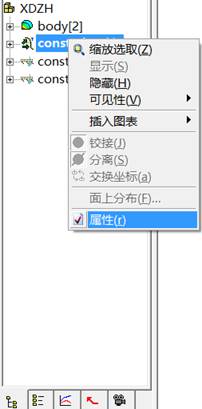

第2步：在历史窗口中 ，，，，， ，点击载荷特征 ，，，，， ，右键点击属性下令 ；；；；；
图10

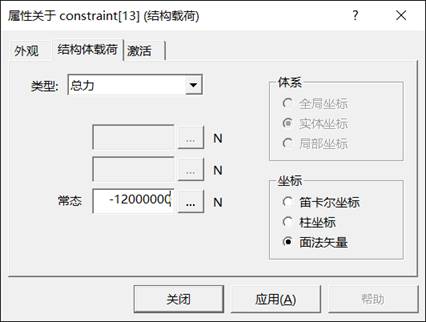

第3步：弹出属性弹窗 ，，，，， ，类型选择为总力 ，，，，， ，坐标为面法向 ，，，，， ，载荷为-12000000N ；；；；；
图11
5、添加质料

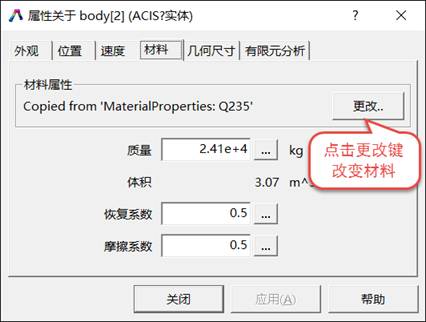

第1步 ，，，，， ，点击body ，，，，， ，右键选择属性下令 ，，，，， ，弹出属性弹窗 ，，，，， ，点击质料选项卡 ，，，，， ，点击更改按钮 ；；；；；
图12

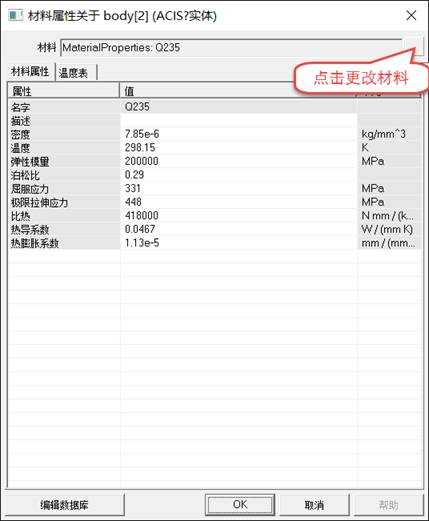

第2步 ，，，，， ，点击更改质料 ，，，，， ，选择Q235质料 ；；；；；
图13
6、划分网格

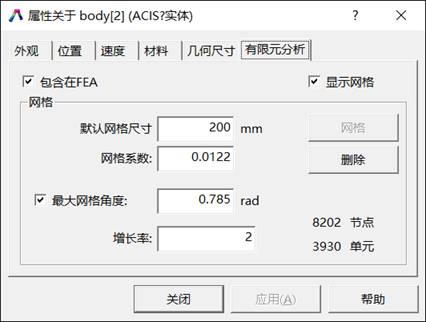

第1步：在图12的属性弹窗下 ，，，，， ，选择有限元剖析选项卡 ，，，，， ，勾选“包括在FEA”和“显示网络” ，，，，， ，更改网格尺寸200 ，，，，， ，增添率2 ，，，，， ，点击网格按钮 ，，，，， ，完成网格划分 ；；；；；
图14
7、最先剖析盘算

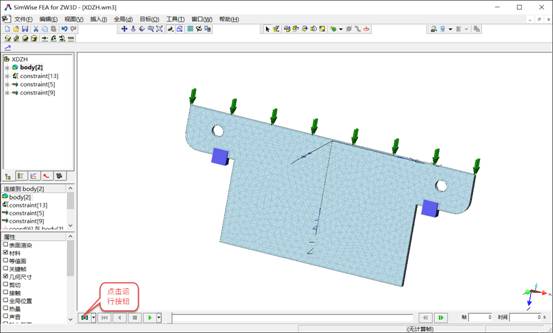

第1步：点击运行按钮 ，，，，， ，最先举行盘算 ；；；；；
图15
二、后处置惩罚
1、应力剖析

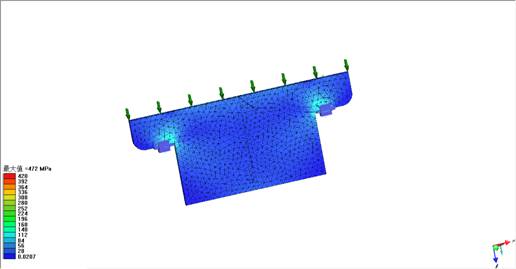

盘算竣事后 ，，，，， ，直接得出静应力剖析图 ，，，，， ，比照彩虹带 ，，，，， ，可以直观地检查产品各个位置的应力值 ；；；；；
图16
2、应变剖析

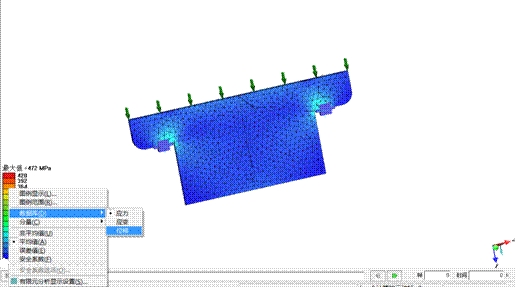

第1步：点击彩虹带 ，，，，， ，右键选择数据库 ，，，，， ，点击应变 ；；；；；
图17

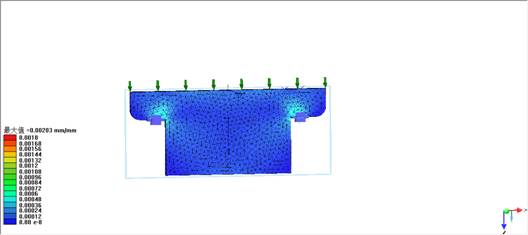

第2步：获得应变漫衍图 ，，，，， ，可以比照彩虹带 ，，，，， ，得出各部位应变值 ；；；；；
图18
3、位移剖析
第1步：点击彩虹带 ，，，，， ，右键选择数据库 ，，，，， ，点击位移 ；；；；；

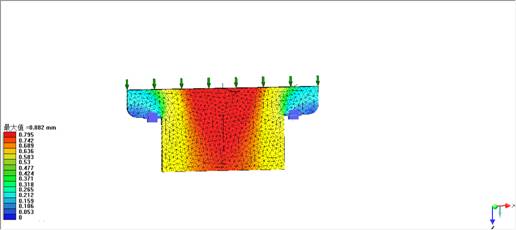

第2步：获得位移漫衍图 ，，，，， ，可以比照彩虹带 ，，，，， ，得出各部分位移值 ；；；；；
图19
4、变形显示

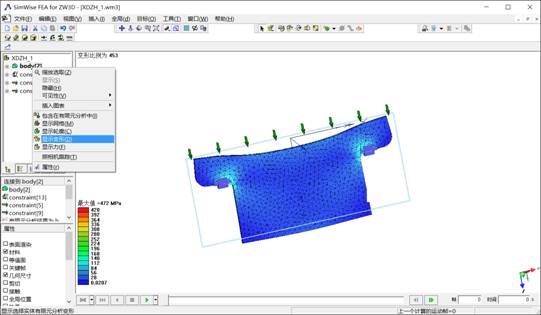

第1步：点击body ，，，，， ，右键选择显示变形 ，，，，， ，FEA中所显示的变形幅度是夸张后的效果 ，，，，， ，便于区分变形偏向 ，，，，， ，现实变形量很� 。。。。� ；；；；；
图20
5、仿真报告天生

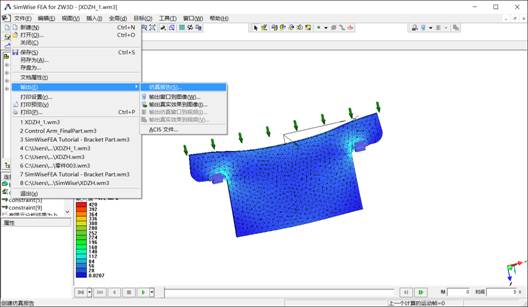

选择“文件--输出--仿真报告” ，，，，， ，将模拟效果形成一份正式报告 。。。。。
图21
恭喜你完本钱教程!
