上节课，，，，，， ，我们使用中望3D完成开环男戒的主体部分相关设计操作，，，，，， ，那接下来这次课程，，，，，， ，我们来继续完成男女钻石对戒系列中男戒指的钻石设计，，，，，， ，来更深入感受下中望3D的戒指建模功效。。。。。
第一步，，，，，， ，在完成上节开环男戒的主体部分后，，，，，， ，退出草图，，，，，， ，并建设一个名称为1.6钻石的零件。。。。。

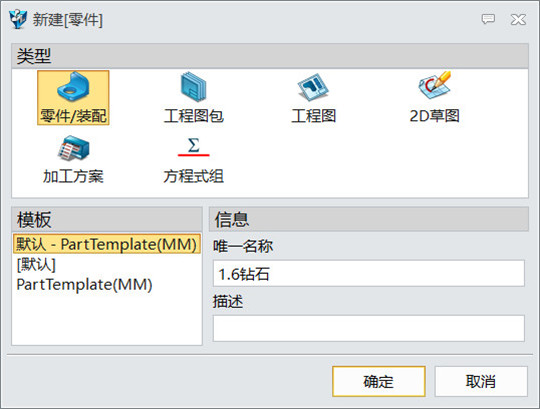

图1 建设零件

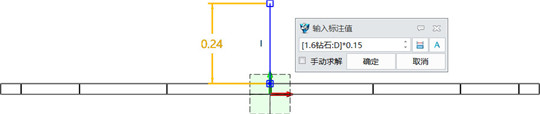

第二步，，，，，， ，划分插入变量D、变量R，，，，，， ，变量D值为1.6mm，，，，，， ，变量R值为D/2。。。。。
第三步，，，，，， ，在XY事情平面上绘制草图，，，，，， ，绘制直线、圆弧，，，，，， ，半径值使用变量表达式，，，，，， ，如图2所示。。。。。

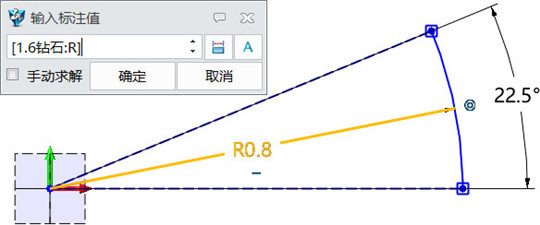

图2建设草图-1

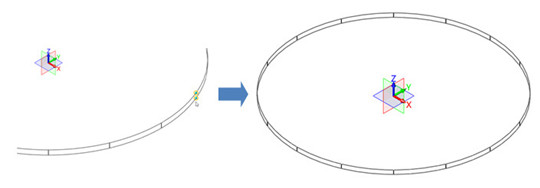

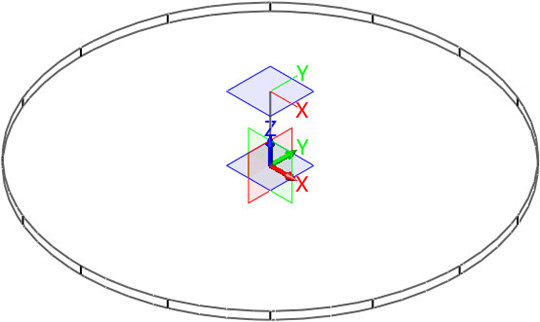

第四步，，，，，， ，退出草图，，，，，， ，对上步草图举行圆形阵列，，，，，， ，数目为16，，，，，， ，角度为22.5°，，，，，， ，如图3所示。。。。。

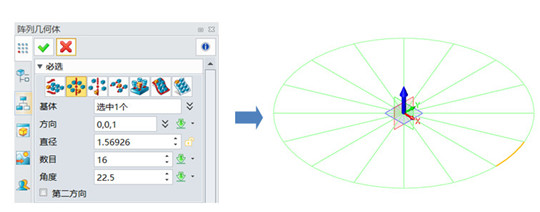

图3 圆形阵列-1

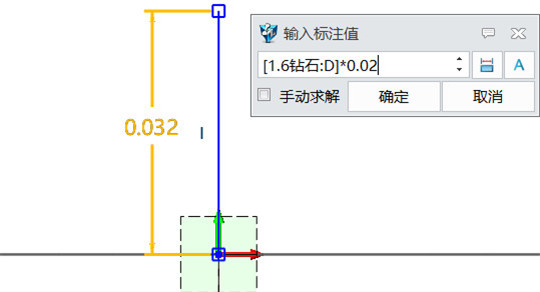

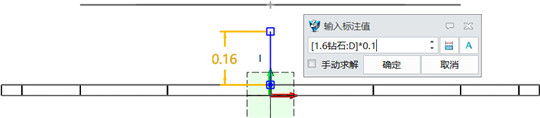

第五步，，，，，， ，在XZ事情平面上绘制草图，，，，，， ，绘制直线，，，，，， ，尺寸如下图所示，，，，，， ，如图4所示。。。。。
图4 绘制草图-2
第六步，，，，，， ，复制草图，，，，，， ，起始点为零位，，，，，， ，目的点到上步草图的端点，，，，，， ，纵然用上步草图的长度来控制复制草图的间距，，，，，， ，如图5所示。。。。。
图5 复制草图
第七步，，，，，， ，使用直线，，，，，， ，毗连上下圆弧的端点，，，，，， ，重复操作，，，，，， ，将所有直线共16段毗连绘制完毕，，，，，， ，如图6所示。。。。。

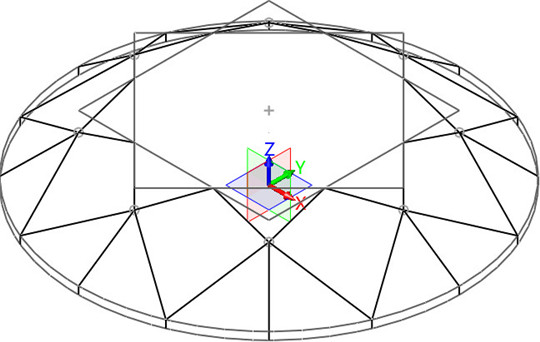

图6 绘制直线-1
第八步，，，，，， ，在XZ事情平面上绘制草图，，，，，， ，尺寸参数如图7所示。。。。。
图7 绘制草图-3
第九步，，，，，， ，在上步直线端点位置建设事情平面-平面1，，，，，， ，如图8所示。。。。。

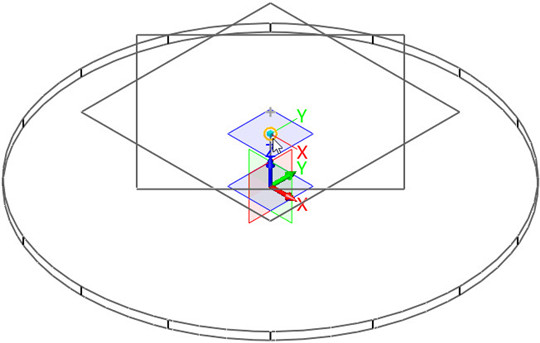

图8 建设平面-1

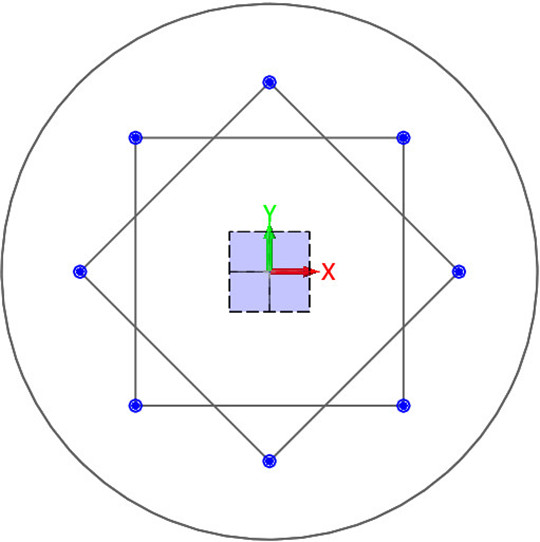

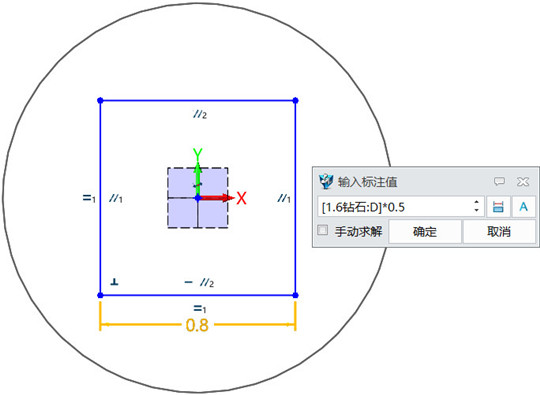

第十步，，，，，， ，在平面1上建设草图，，，，，， ，绘制正方形草图，，，，，， ，如图9所示。。。。。
图9 建设草图-4

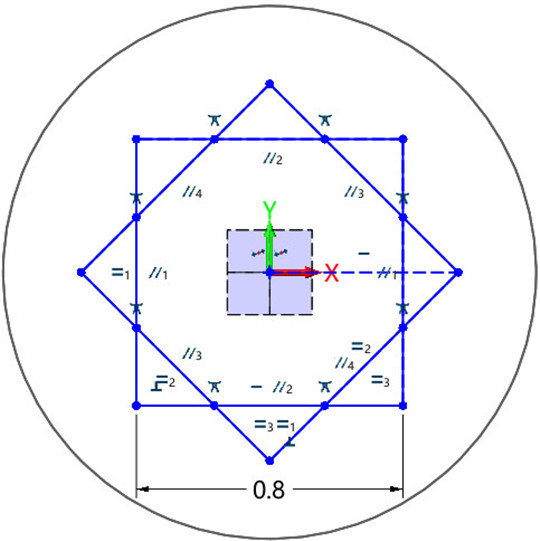

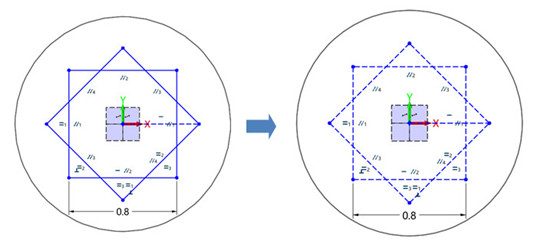

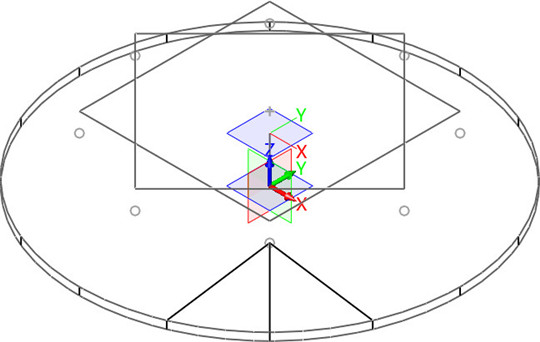

第十一步，，，，，， ，复制旋转正方形草图后举行约束，，，，，， ，并将把绘制好的工具转换为结构线，，，，，， ，如图10所示。。。。。
图10 草图约束
第十二步，，，，，， ，对上步结构线举行分段直线绘制，，，，，， ，如图11所示。。。。。
图11 绘制分段直线

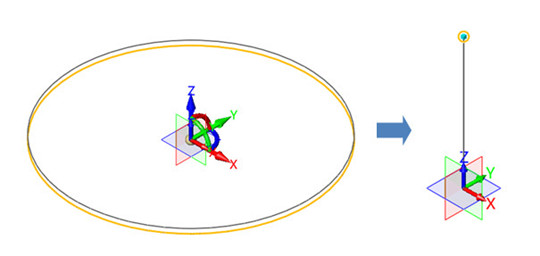

第十三步，，，，，， ，退出草图，，，，，， ，隐藏上步草图的事情平面和建设事情平面所用的辅助直线，，，，，， ，如图12所示。。。。。

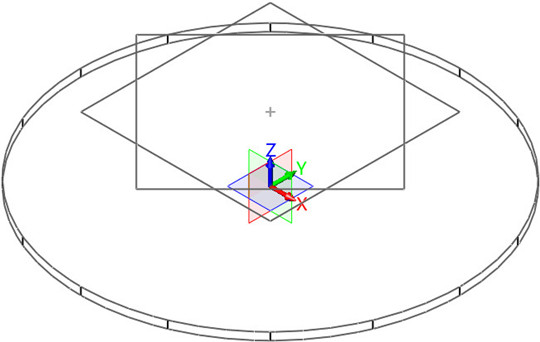

图12 倒圆角操作-1
第十四步，，，，，， ，在XZ事情平面上绘制草图，，，，，， ，尺寸如图13所示。。。。。
图13建设草图-5
第十五步，，，，，， ，在上步草图端点上建设事情平面，，，，，， ，如图14所示。。。。。
图14 建设平面-2

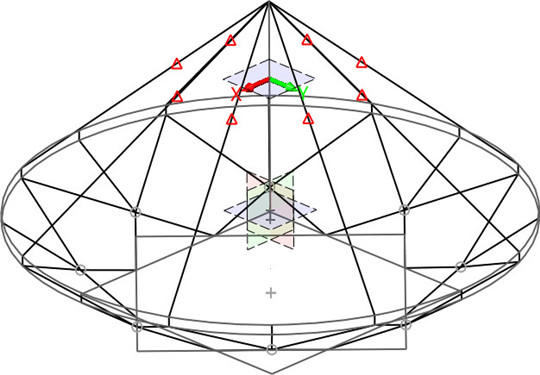

第十六步，，，，，， ，在上步事情平面上绘制草图，，，，，， ，在下图各个端点上绘制点，，，，，， ，如图15所示。。。。。
图15 绘制点

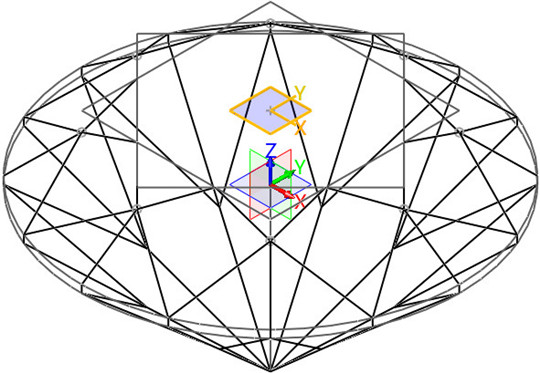

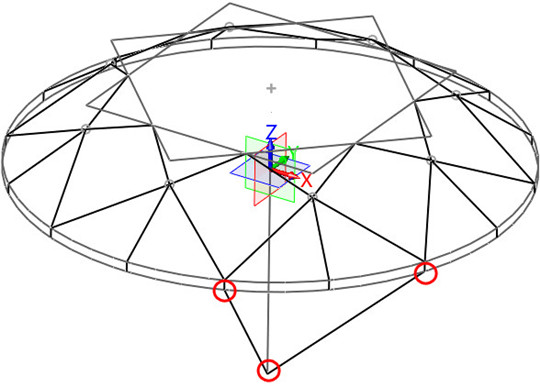

第十七步，，，，，， ，使用直线毗连点和下方草图端点，，，，，， ，如图16所示。。。。。
图16毗连端点-1
第十八步，，，，，， ，使用直线毗连点和上方草图端点，，，，，， ，如图17所示
图17 毗连端点-2

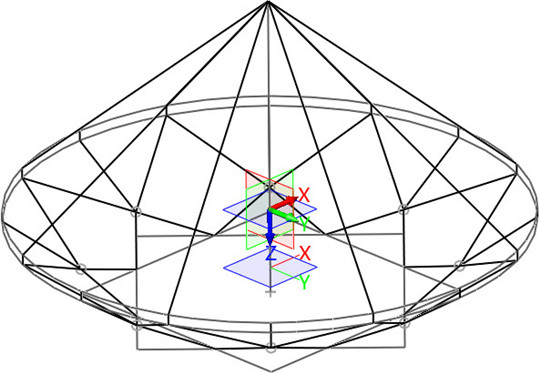

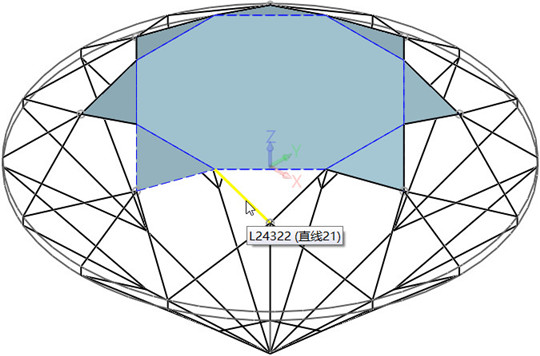

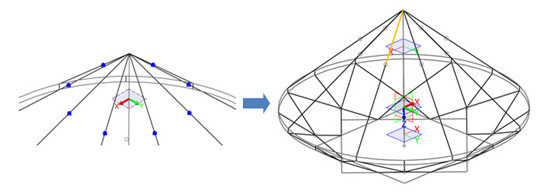

第十九步，，，，，， ，参照上两步的操作，，，，，， ，绘制毗连点到其它端点的直线，，，，，， ，然后隐藏辅助事情平面和直线，，，，，， ，如图18所示。。。。。
图18 隐藏
第二十步，，，，，， ，在XZ事情平面上绘制草图，，，，，， ，尺寸如图19所示。。。。。
图19 建设草图-6
第二十一步，，，，，， ，退出草图，，，，，， ，毗连点和草图线段端点绘制直线，，，，，， ，如图20所示。。。。。
图20绘制直线-2

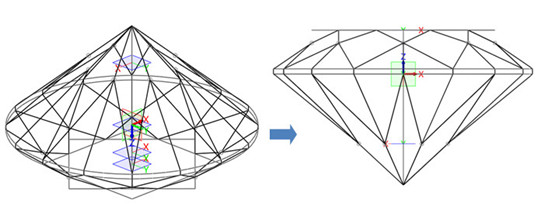

第二十二步，，，，，， ，参照上步要领，，，，，， ，按顺序将其他位置的直线绘制完成，，，，，， ，如图21所示。。。。。
图21 绘制直线-3

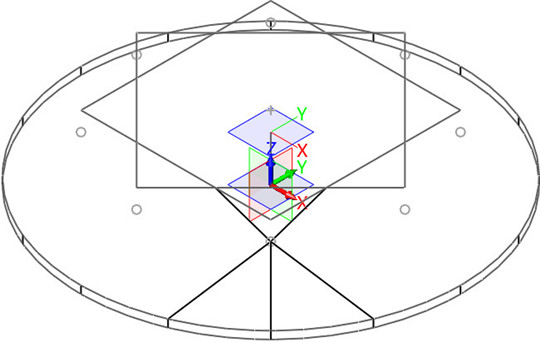

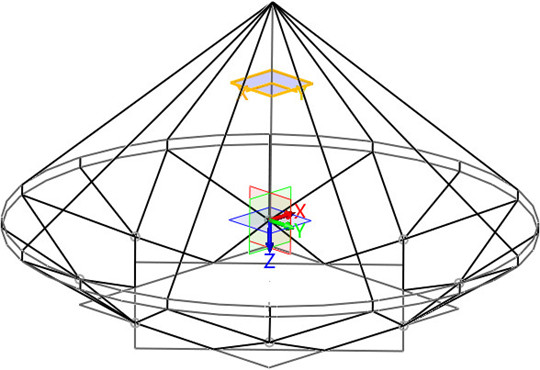

第二十三步，，，，，， ，拾取草图直线的端点，，，，，， ，建设基准面，，，，，， ，如图22所示。。。。。
图22 建设基准面
第二十四步，，，，，， ，在上步基准面建设草图，，，，，， ，使用曲线相交参考方法，，，，，， ，提取8根直线和事情平面的交点，，，，，， ，如图23所示。。。。。
图23 建设草图-7

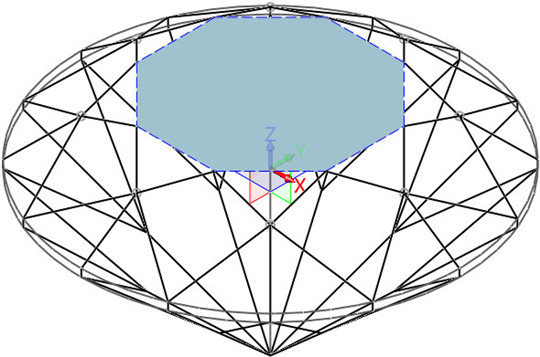

第二十五步，，，，，， ，在上步交点上绘制点，，，，，， ，退出草图，，，，，， ，设置过滤器为点，，，，，， ，通过刚刚绘制的点把8根直线划分打断成两段，，，，，， ，如图24所示。。。。。
图24 打断直线
第二十六步，，，，，， ，参照下图绘制直线，，，，，， ，毗连上步点到草图端点，，，，，， ，如图25所示。。。。。
图25 绘制直线-4

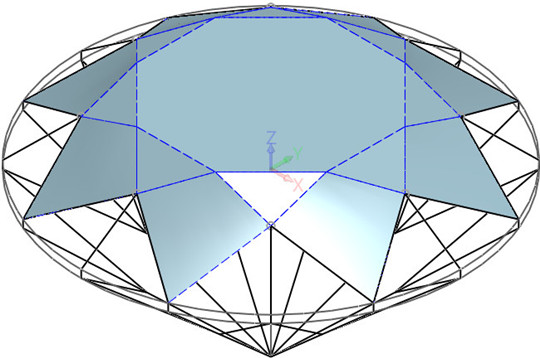

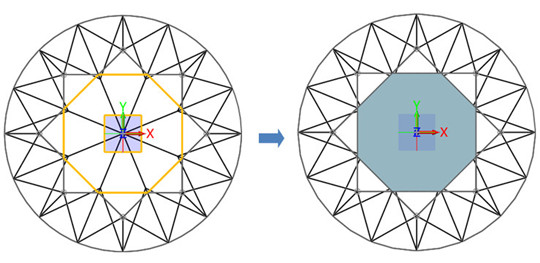

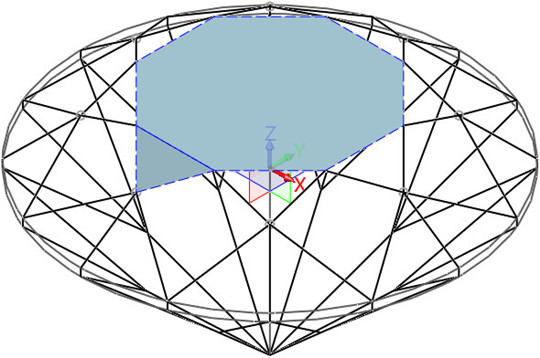

第二十七步，，，，，， ，显示平面1，，，，，， ，使用修剪平面下令，，，，，， ，使用平面1为平面，，，，，， ，如图26所示。。。。。
图26 修剪平面

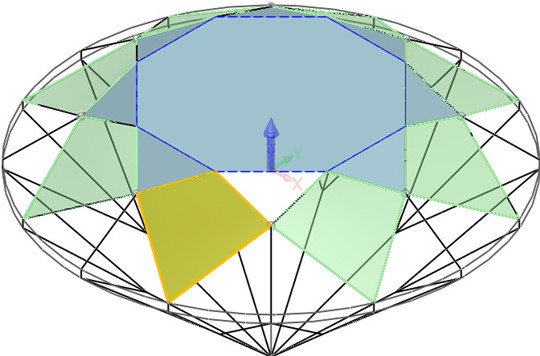

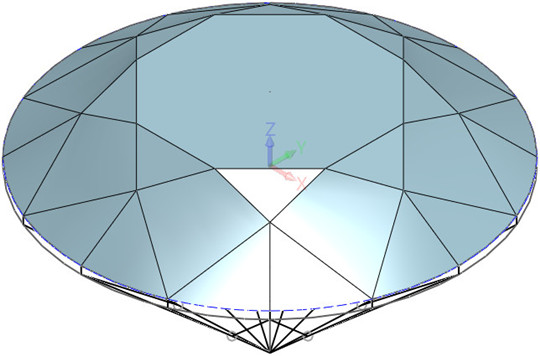

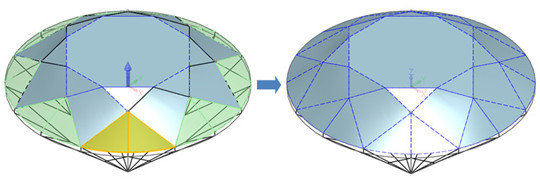

第二十八步，，，，，， ，拾取图27左图曲线作为曲面界线，，，，，， ，以建设图27右图曲面。。。。。
图27 建设曲面-1
第二十九步，，，，，， ，隐藏平面1和草图，，，，，， ，如图28所示
图28 隐藏操作
第三十步，，，，，， ，使用修剪平面下令，，，，，， ，建设下图曲面，，，，，， ，如图29所示。。。。。
图29 建设曲面-2

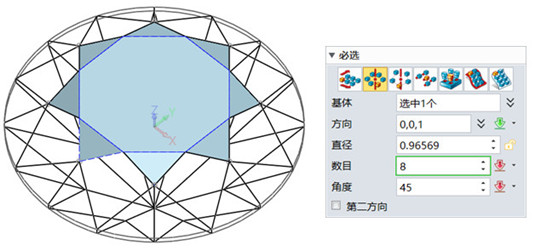

第三十一步，，，，，， ，对上步曲面举行圆形阵列，，，，，， ，如图30所示。。。。。
图30 圆形阵列-2
第三十二步，，，，，， ，隐藏曲面边沿处的曲线，，，，，， ，如图31所示。。。。。
图31 隐藏曲线-1

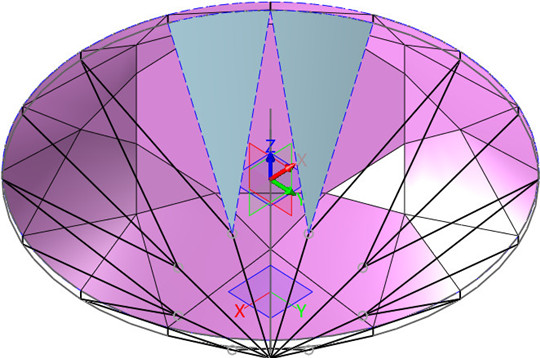

第三十三步，，，，，， ，使用直纹曲面建设下图曲面，，，，，， ，如图32所示。。。。。
图32 建设曲面-3
第三十四步，，，，，， ，对上步曲面举行圆形阵列，，，，，， ，如图33所示。。。。。
图33 圆形阵列-3
第三十五步，，，，，， ，隐藏不使用的曲线，，，，，， ，如图34所示。。。。。
图34 隐藏曲线-2
第三十六步，，，，，， ，隐藏下图曲线，，，，，， ，如图35所示。。。。。
图35 隐藏曲线-3
第三十七步，，，，，， ，建设两个N边曲面，，，，，， ，如图36所示。。。。。
图36 建设曲面-4
第三十八步，，，，，， ，对上步曲面举行圆形阵列，，，，，， ，并隐藏不使用的曲线，，，，，， ，如图37所示。。。。。
图37 圆形阵列与曲线隐藏
第三十九步，，，，，， ，缝合曲面，，，，，， ，如图38所示。。。。。
图38 曲面缝合-1

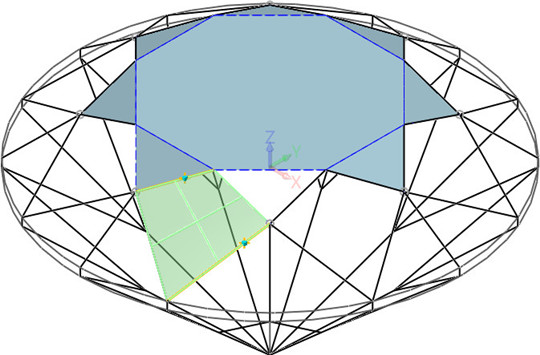

第四十步，，，，，， ，建设两个N边曲面，，，，，， ，如图39所示。。。。。
图39 建设曲面-5
第四十一步，，，，，， ，使用直纹曲面建设下图曲面，，，，，， ，如图40所示。。。。。
图40 建设曲面-6

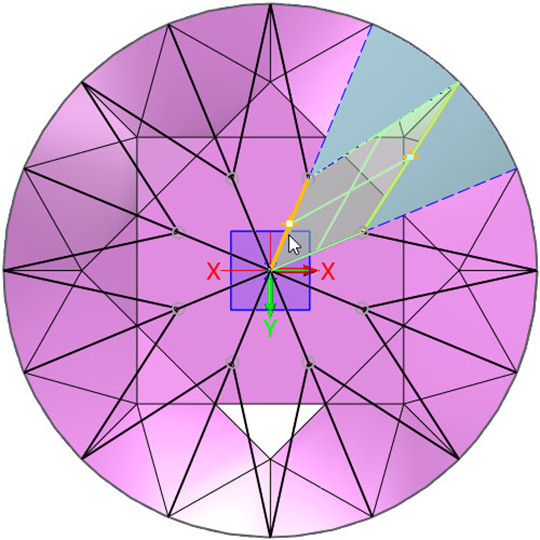

第四十二步，，，，，， ，对上步曲面举行圆形阵列，，，，，， ，并隐藏曲线、草图和基准面，，，，，， ，如图41所示。。。。。
图41 建设草图-7

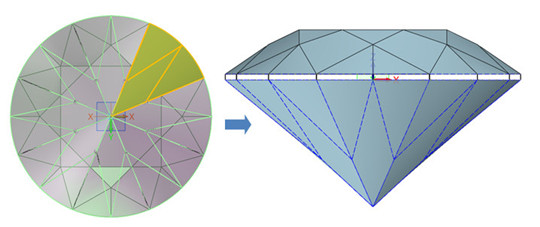

第四十三步，，，，，， ，缝合钻石下部的曲面，，，，，， ，如图42所示。。。。。
图42 曲面缝合-1
第四十四步，，，，，， ，插入上下两个曲线列表，，，，，， ，如图43所示。。。。。
图43 插入曲线列表

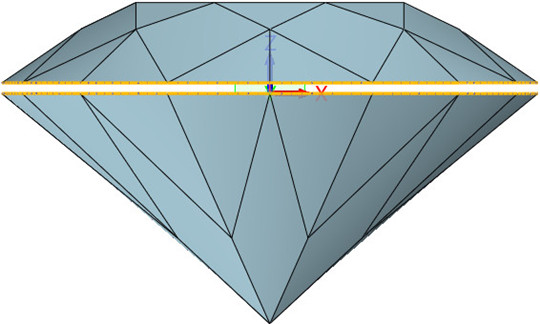

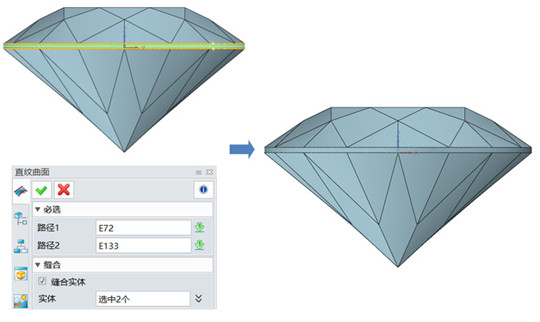

第四十五步，，，，，， ，使用直纹曲面，，，，，， ，拾取上步的曲线列表建设曲面，，，，，， ，勾选上缝合实体，，，，，， ，把上下两部分曲面一起缝合成实体,如图44所示。。。。。
图44 实体缝合

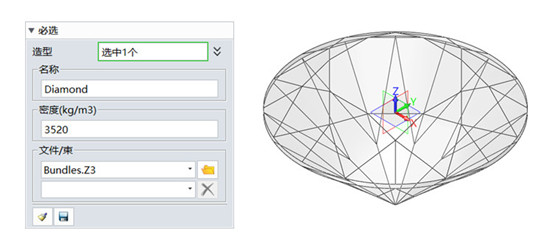

第四十六步，，，，，， ，使用工具页面下的质料下令，，，，，， ，拾取造型，，，，，， ，界说质料为Diamond，，，，，， ，密度为3520；；；；；；选择实体，，，，，， ，在右键菜单里进入面属性，，，，，， ，付与颜色位白色，，，，，， ，透明度为80%，，，，，， ，如图45所示。。。。。
图45 造型属性

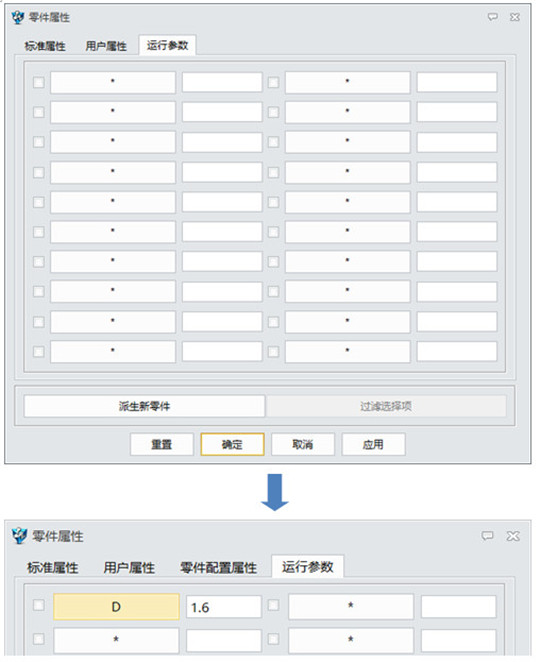

第四十七步，，，，，， ，在属性下拉菜单下，，，，，， ，进入零件，，，，，， ，切换到运行参数页面，，，，，， ，单击*号后到模子树划分选取参数D，，，，，， ，参数和初始值会泛起在运行参数里，，，，，， ，应用并确认，，，，，， ，如图46所示。。。。。
图46 运行参数

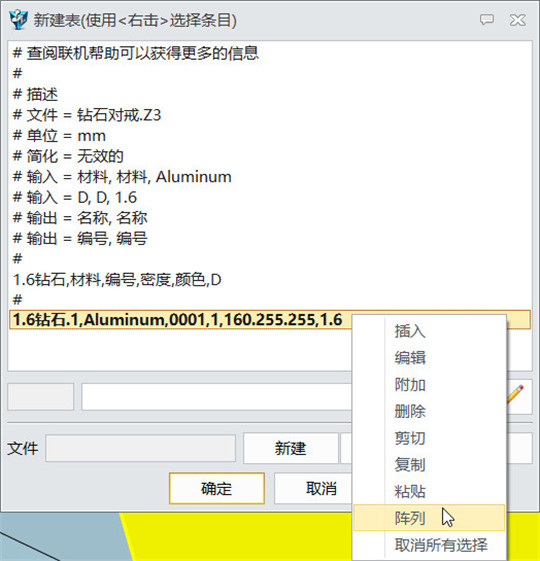

第四十八步，，，，，， ，开启工具页面下的零件制表下令，，，，，， ，会弹出下图询问，，，，，， ，单击否后,弹出编辑对话框, 拾取最后一条信息，，，，，， ，进入右键菜单下的阵列,如图47所示。。。。。
图47 阵列工具
第四十九步，，，，，， ，输入下图设置，，，，，， ，目的是阵列5行数据；；；；；；然后从第一列数据起关于excel表格依次编辑数据，，，，，， ，如图48所示。。。。。
图48 数据输入

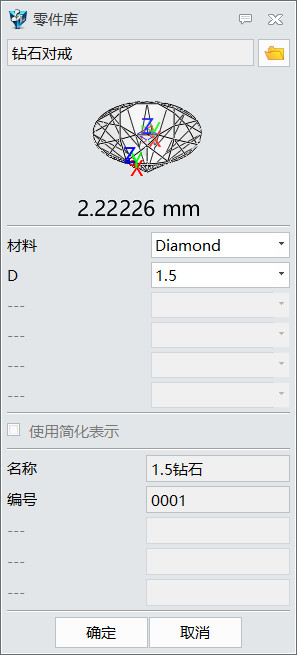

第五十步，，，，，， ，编辑完数据后点击确定, 生涯零件表文件，，，，，， ，便完成了系列化数据的输入事情; 坚持和关闭文件，，，，，， ，载入库文件，，，，，， ，钻石零件已被建成参数化库文件，，，，，， ，如图49所示。。。。。
图49 零件完成
到此，，，，，， ，钻石零件就完成了，，，，，， ，后续教程中我们将在中望3D中把开环男戒主体和此钻石零件装配起来，，，，，， ，以完成男钻戒的设计。。。。。
