经由三节课的学习，，，，， ，男钻戒的整体设计就完成了。 。。。 。。接下来的两节课，，，，， ，我们将继续在中望3D中完成男女钻石对戒设计中女钻戒部分的课程，，，，， ，通过女钻的主体设计和钻石装配的操作，，，，， ，来进一步相识中望3D的建模及装配功效。 。。。 。。
那现在，，，，， ，我们先来学习女钻戒的主体设计和钻石装配的操作吧。 。。。 。。
第一步，，，，， ，新建一个名称为女戒的零件。 。。。 。。

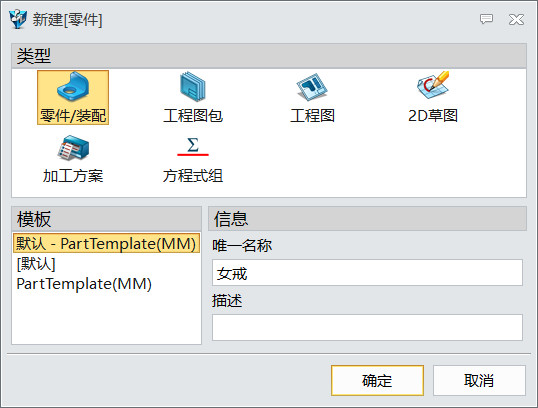

图1 建设零件

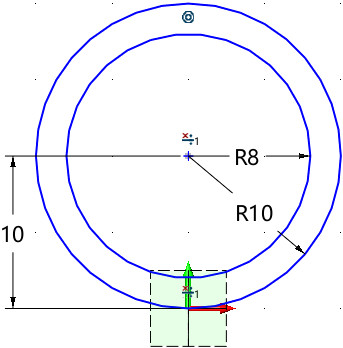

第二步，，，，， ，在XZ事情平面上建设草图，，，，， ，划分绘制两个圆，，，，， ，如图2所示。 。。。 。。
图2 绘制圆-1
第三步，，，，， ，绘制两条直线，，，，， ，对上步草图举行修剪，，，，， ，如图3所示。 。。。 。。

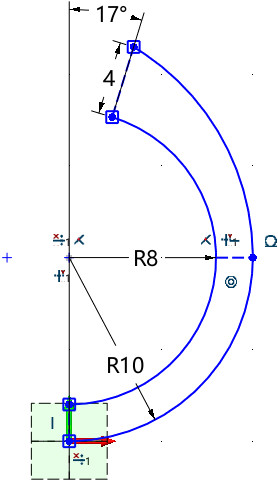

图3 修剪草图

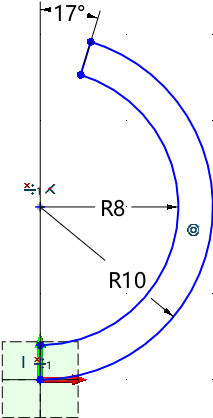

第四步，，，，， ，删除R10上部分的圆弧，，，，， ，对草图上方举行完善，，，，， ，最终完成的草图如图4所示。 。。。 。。

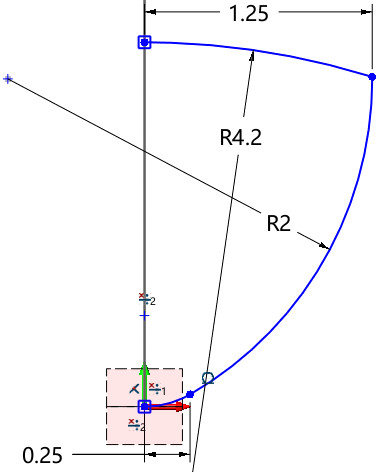

图4 删除圆弧
第五步，，，，， ，在YZ事情平面上建设草图，，，，， ，划分绘制两个圆，，，，， ，如图5所示。 。。。 。。
图5 绘制圆-2

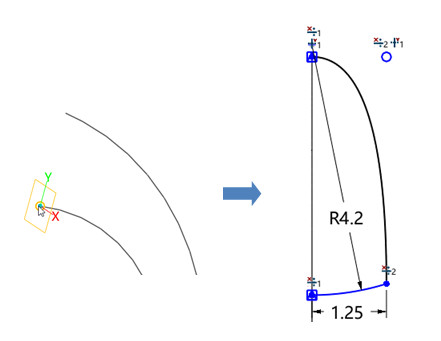

第六步，，，，， ，建设一个事情平面，，，，， ，并在此平面上绘制草图，，，，， ，如图6所示。 。。。 。。
图6 绘制草图

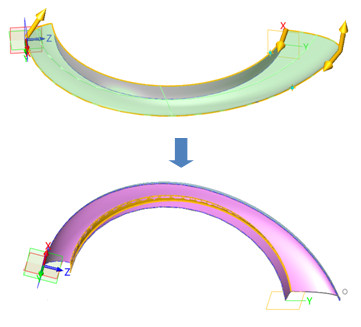

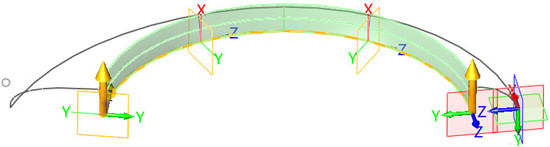

第七步，，，，， ，使用驱动曲线放样，，，，， ，建设曲面，，，，， ，如图7所示。 。。。 。。
图7 建设曲面

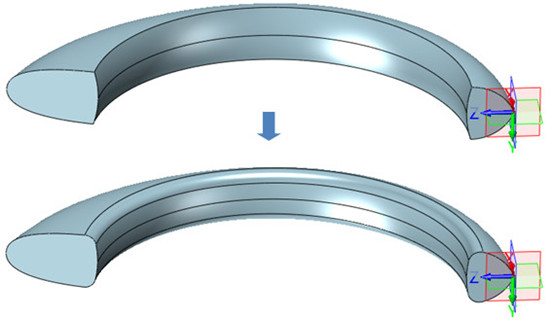

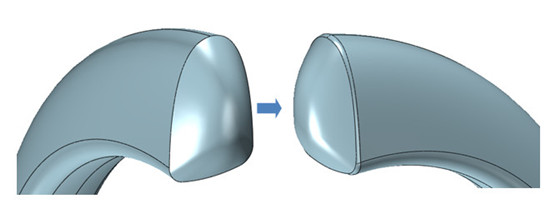

第八步，，，，， ，使用双轨放样，，，，， ，不缝合实体，，，，， ，调解视角，，，，， ，并删除上步多余的面，，，，， ，如图8所示。 。。。 。。
图8 放样操作
第九步，，，，， ，镜像现有曲面，，，，， ，然后缝合，，，，， ，如图9所示。 。。。 。。

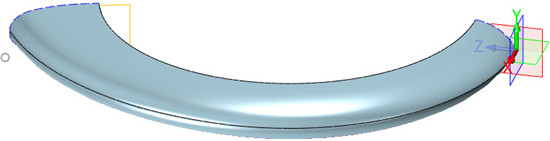

图9 镜像、缝合曲面
第十步，，，，， ，使用修剪平面，，，，， ，带缝合实体，，，，， ，拾取另外一端的边关闭端面，，，，， ，如图10所示。 。。。 。。
图10 缝合实体

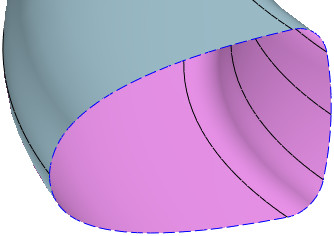

第十一步，，，，， ，隐藏辅助事情平面和草图，，，，， ，然后举行倒0.5mm圆角操作，，，，， ，如图11所示。 。。。 。。
图11 倒圆角-1
第十二步，，，，， ，删除上部的端面曲面，，，，， ，如图12所示。 。。。 。。

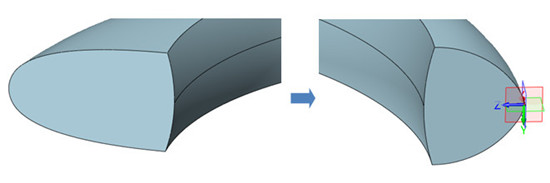

图12 删除曲面
第十三步，，，，， ，在上图曲面边沿建设曲线列表，，，，， ，使用角部圆顶，，，，， ，高度为1，，，，， ，冠顶使用曲率，，，，， ，一连方法无，，，，， ，建设圆顶曲面，，，，， ，然后倒0.2mm圆角，，，，， ，如图13所示。 。。。 。。
图13 建设曲线列表

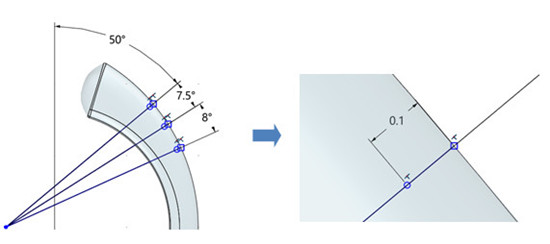

第十四步，，，，， ，显示草图1，，，，， ，在XZ事情平面上绘制草图；；；；； ；在每条直线上绘制点，，，，， ，到端点的距离为0.1mm，，，，， ，如图14所示。 。。。 。。
图14 绘制草图

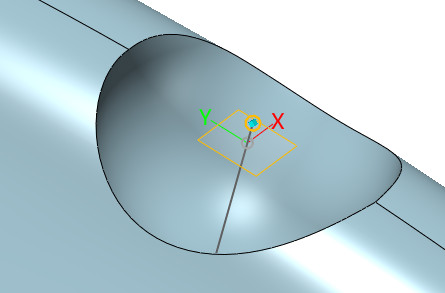

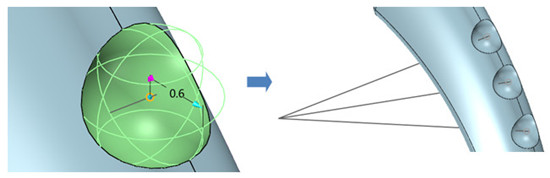

第十五步，，，，， ，在上步草图的点上建设半径0.6mm的球体，，，，， ，和造型举行布尔减运算；；；；； ；再依次在草图另外两个端点上建设球体，，，，， ，如图15所示。 。。。 。。
图15 建设球体-1
第十六步，，，，， ，在3条直线上建设事情平面，，，，， ，偏移-0.1mm，，，，， ，如图16所示。 。。。 。。
图16 建设平面

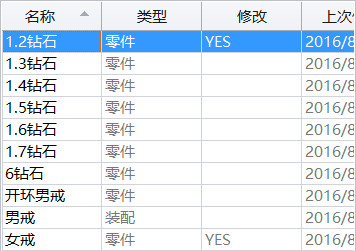

第十七步，，，，， ，复制一份钻石零件，，，，， ，重命名为1.2钻石。 。。。 。。

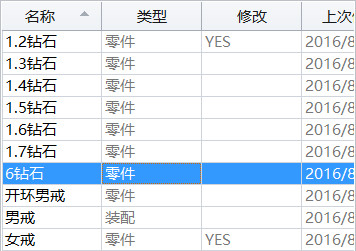

图17 复制零件-1

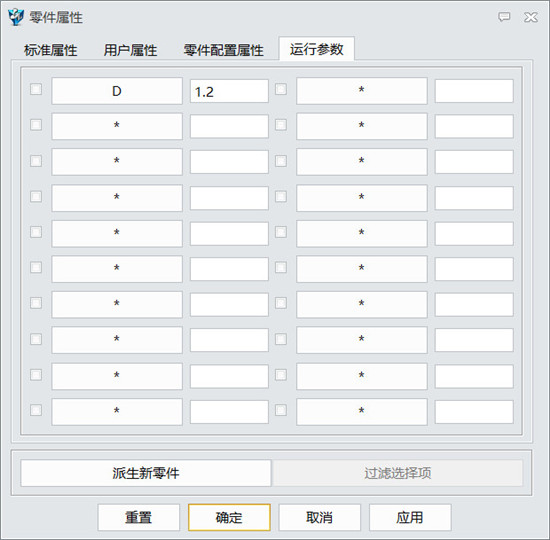

第十八步，，，，， ，翻开1.2钻石零件，，，，， ，到零件属性里修改D参数为1.2，，，，， ，天生直径1.2mm的钻石退却出零件。 。。。 。。
图18 属性修改-1

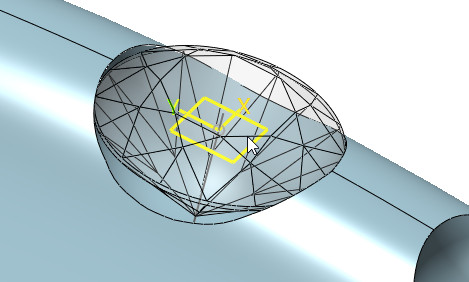

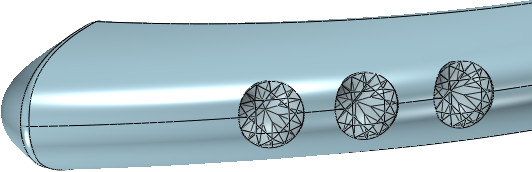

第十九步，，，，， ，进入女戒零件，，，，， ，在装配下对1.2钻石举行坐标装配，，，，， ，如图19所示。 。。。 。。
图19 坐标装配
第二十步，，，，， ，依次3个1.2钻石装配完毕后，，，，， ，隐藏事情平面和草图，，，，， ，然后合并3个钻石零件，，，，， ，如图20所示。 。。。 。。
图20 隐藏

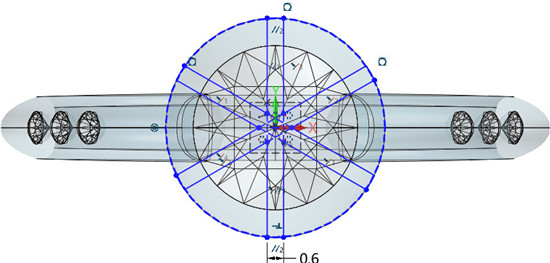

第二十一步，，，，， ，举行对称镜像，，，，， ，如图21所示。 。。。 。。
图21 镜像操作

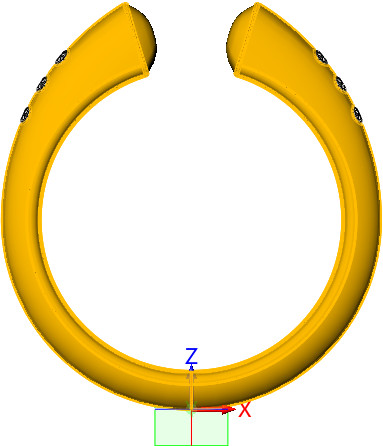

第二十二步，，，，， ，对左右造型举行布尔加，，，，， ，形成女戒开环戒体，，，，， ，退出零件，，，，， ，如图22所示。 。。。 。。

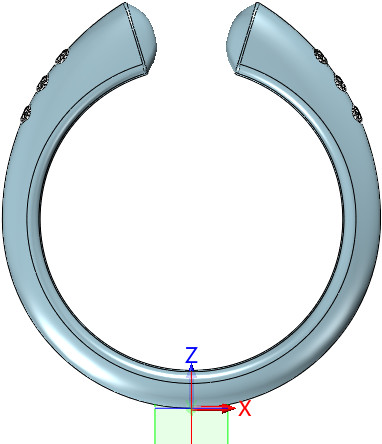

图22 布尔加运算-1

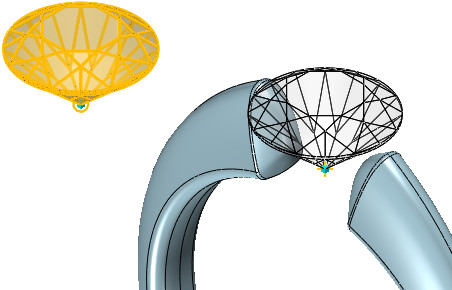

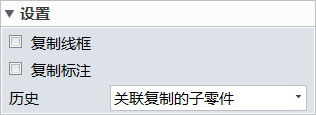

第二十三步，，，，， ，复制一份钻石零件，，，，， ，重命名为6钻石，，，，， ，如图23所示。 。。。 。。
图23 复制零件-2

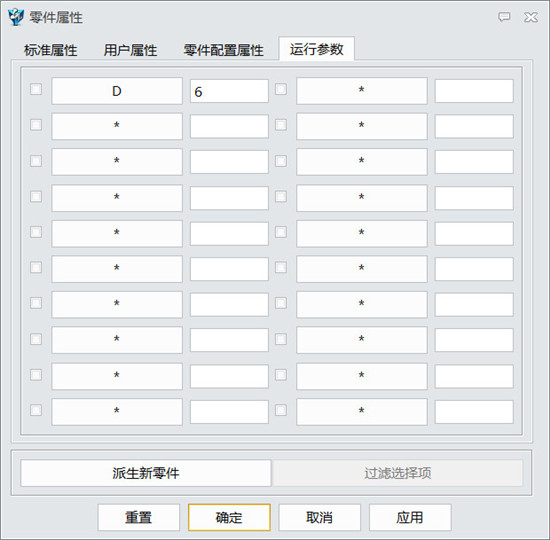

第二十四步，，，，， ，翻开6钻石零件，，，，， ，到零件属性里修改D参数为6，，，，， ，天生直径6mm的钻石退却出零件，，，，， ，如图24所示。 。。。 。。
图24 属性修改-2

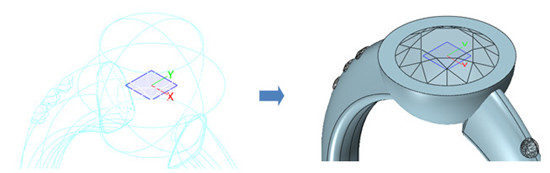

第二十五步，，，，， ，使用外部零件，，，，， ，插入6钻石零件，，，，， ，放在恣意位置，，，，， ，如图25所示。 。。。 。。
图25 插入零件
第二十六步，，，，， ，移动钻石，，，，， ，起始点是下方极点，，，，， ，目的点的位置是0,0,19，，，，， ，如图26所示。 。。。 。。
图26 移动

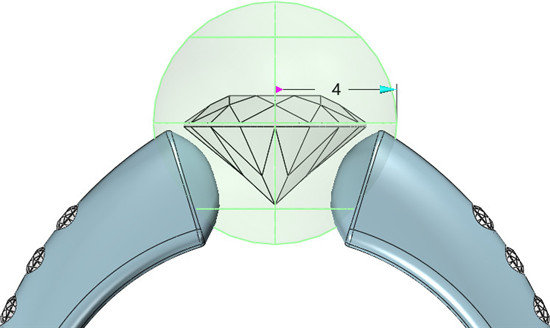

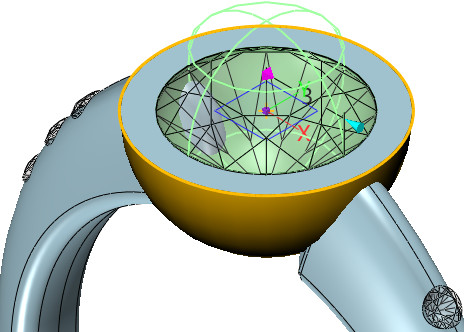

第二十七步，，，，， ，建设半径为4mm的球体，，，，， ，中心落在钻石上方边沿的曲率中心上，，，，， ，如图27所示。 。。。 。。
图27 建设球体-2
第二十八步，，，，， ，偏移XY事情平面到球体中心，，，，， ，并使用此平面修剪球体上部分，，，，， ，如图28所示。 。。。 。。
图28 球体修剪
第二十九步，，，，， ，建设半径为3mm的球体，，，，， ，和半球体举行布尔减运算，，，，， ，如图29所示。 。。。 。。
图29 建设球体-3
第三十步，，，，， ，在半球体的上外貌建设下图草图，，，，， ，如图30所示。 。。。 。。
图30 建设草图
第三十一步，，，，， ，拉伸上步草图，，，，， ，和半球实体举行布尔交运算，，，，， ，如图31所示。 。。。 。。
图31 草图拉伸
第三十二步，，，，， ，使用偏移面，，，，， ，对6爪端面举行正向偏移0.5mm，，，，， ，如图32所示。 。。。 。。
图32 偏移面

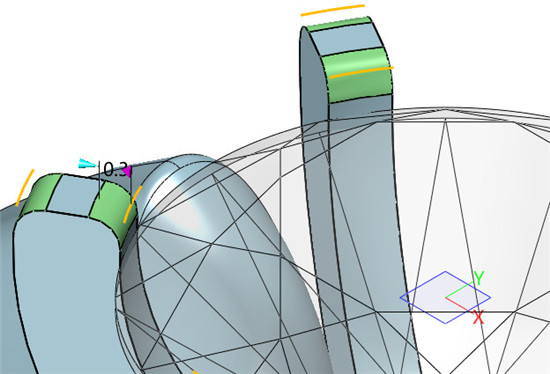

第三十三步，，，，， ，对6爪端面举行0.3mm的倒圆角，，，，， ，如图33所示。 。。。 。。

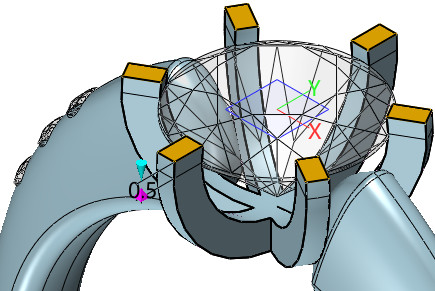

图33 倒圆角-2

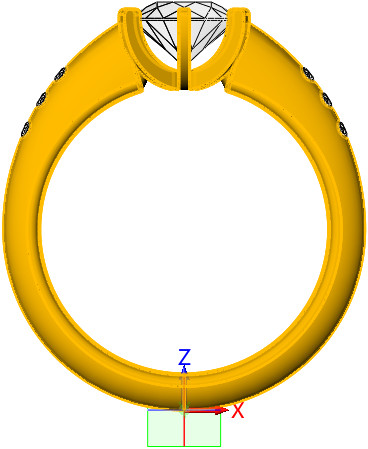

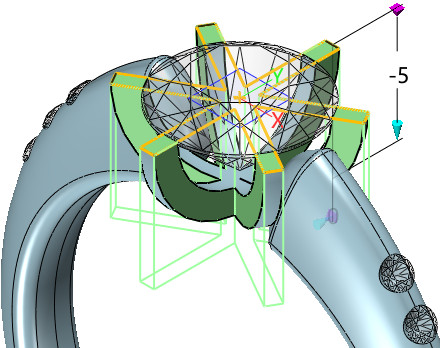

第三十四步，，，，， ，对下图两个造型举行布尔加运算，，，，， ，如图35所示。 。。。 。。
图34 布尔加运算-2
到此，，，，， ，女钻戒的主体设计和钻石装配课程就完成了，，，，， ，希望通过这个实例教程可以资助各人进一步掌握建模和装配的技巧，，，，， ，后续教程中我们将在中望3D中对此款女钻戒举行渲染，，，，， ，以完成男女钻石对戒最后一节的课程。 。。。 。。
