在现实事情中，，，，，，编程员在接到零件加工的使命时，，，，，，经常只收到二维CAD图纸没有3D图。。。。。。。。在这种情形下，，，，，，编程员一样平常需要通过2轴加工来设置拔模角度，，，，，，以抵达加工零件的效果。。。。。。。。下面我们以图1绘图区中的零件为例，，，，，，来学习怎样在三维CAD/CAM软件——中望3D的2轴加工中设置拔模角度。。。。。。。。

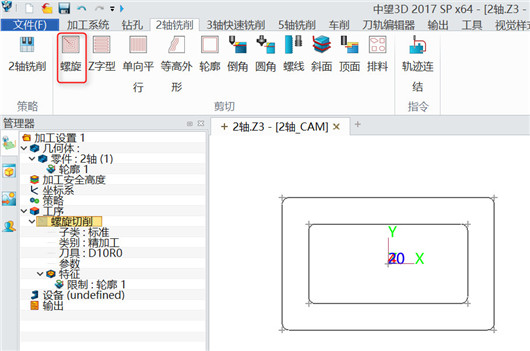

一、使用“螺旋”切削加工功效。。。。。。。。我们先翻开中望3D软件进入“加工计划”，，，，，，再点击“螺旋”切削功效。。。。。。。。


图1

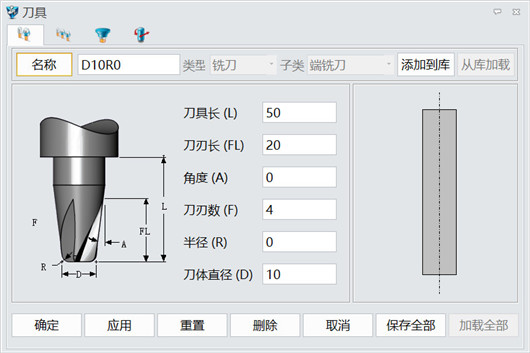

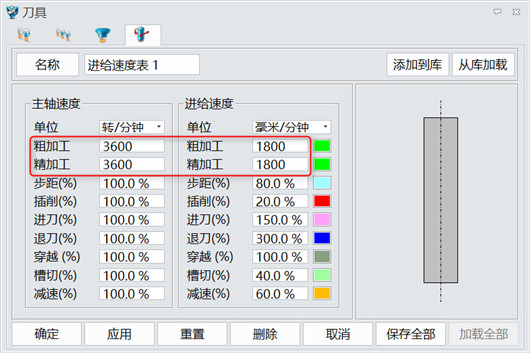

1.刀具设置：设置刀具的直径、半径、长度、主轴转速与进给速率，，，，，，如图2。。。。。。。。



图2

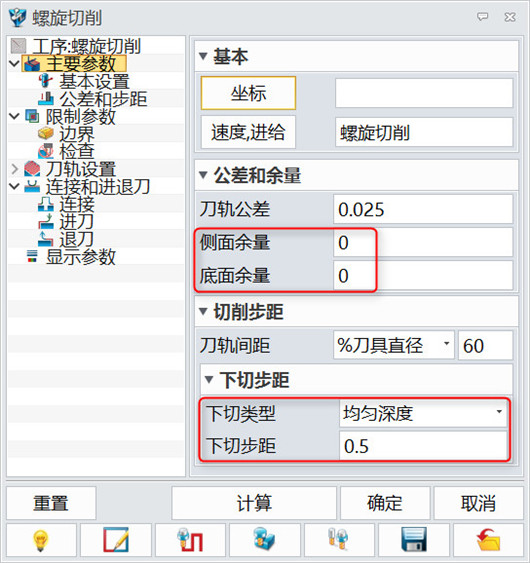

2.参数设置： 如图3，，，，，，在“主要参数”中，，，，，，设置加工余量和下切步距；；；；；；； ；

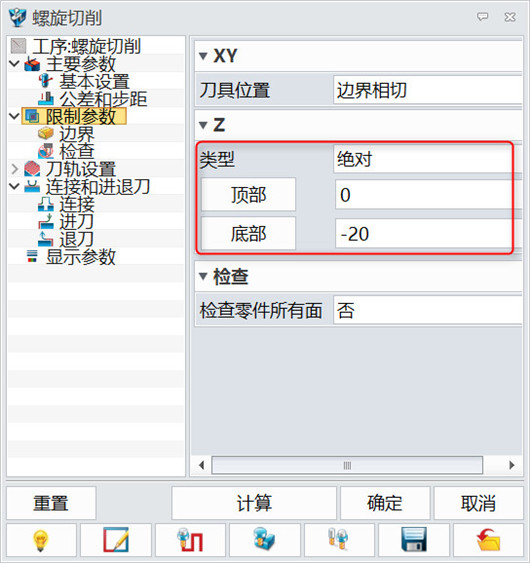

在“限制参数”中，，，，，，设置Z轴深度；；；；；；； ；



图3

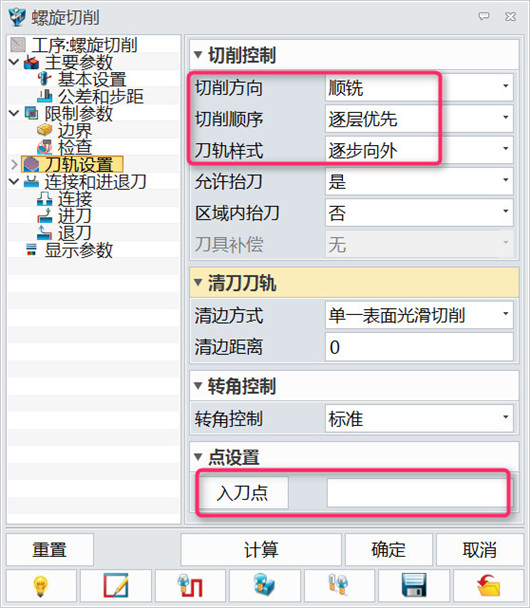

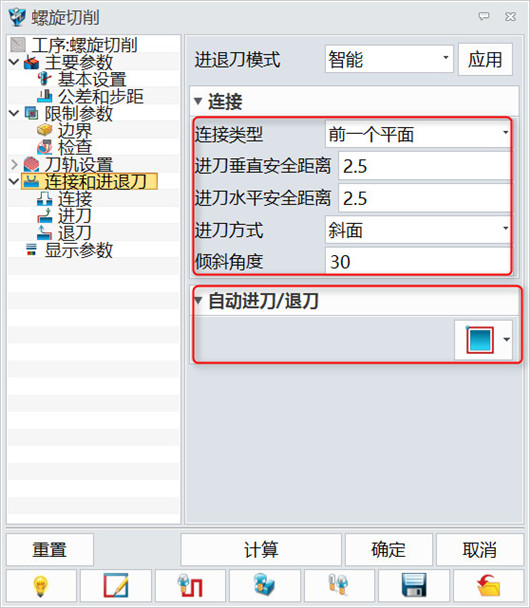

如图4，，，，，，在“刀轨设置”中，，，，，，设置切削偏向、顺序与入刀点；；；；；；； ；

在“毗连与进退刀”中，，，，，，设置毗连类型与进刀方法。。。。。。。。



图4

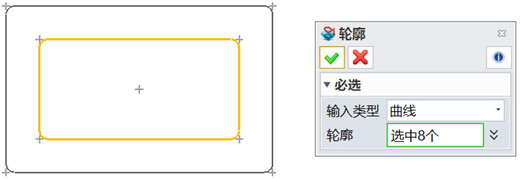

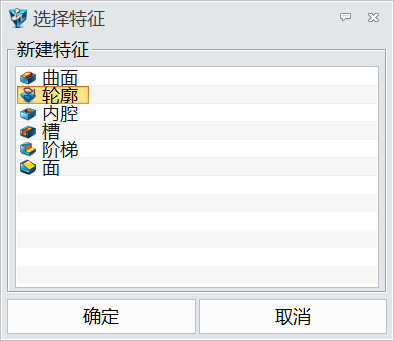

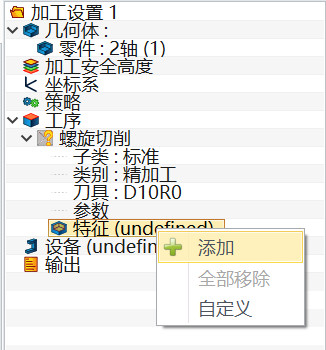

3. 如图5，，，，，，在“特征”处点击右键添加特征，，，，，，新建轮廓特征，，，，，，选择轮廓然后确定。。。。。。。。




图5

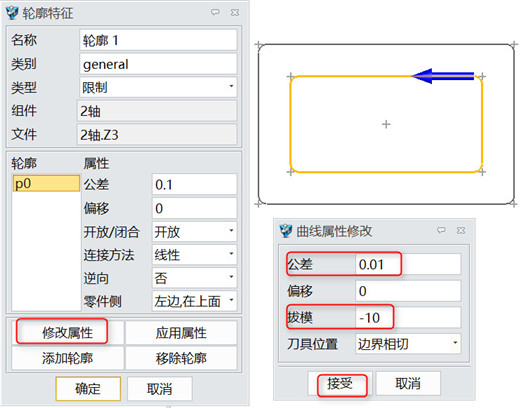

如图6，，，，，，点击“修改属性”修改轮廓属性，，，，，，选择轮廓后点击“确定”。。。。。。。。输入公差与拔模角度，，，，，，点击“接受”。。。。。。。。


图6

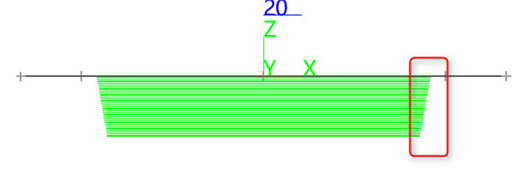

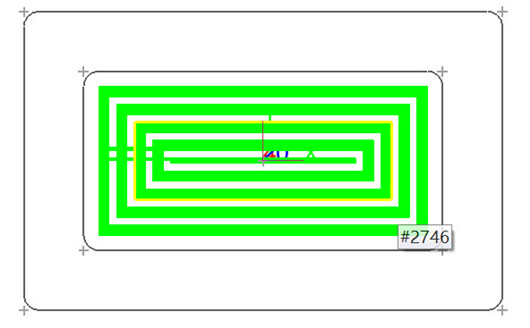

4.通过以上设置，，，，，，成如图7刀路。。。。。。。。



图7


二、使用“轮廓”切削加工功效。。。。。。。。

进入“加工计划”，，，，，，点击“轮廓”切削功效。。。。。。。。

1.刀具设置：设置刀具的直径、半径、长度、主轴转速与进给速率。。。。。。。。

2.参数设置：

在“主要参数”中，，，，，，设置加工余量和下切步距；；；；；；； ；

在“限制参数”中，，，，，，设置Z轴深度；；；；；；； ；

在“刀轨设置”中，，，，，，设置切削偏向：轮廓边为右、允许抬刀否与入刀点；；；；；；； ；

在“毗连与进退刀”中，，，，，，设置毗连类型与进刀方法。。。。。。。。

3.点击右键添加特征，，，，，，新建轮廓特征，，，，，，选择轮廓然后确定。。。。。。。。点击修改轮廓属性，，，，，，选择轮廓后点击“确定”。。。。。。。。输入公差与拔模角度，，，，，，点击“接受”。。。。。。。。

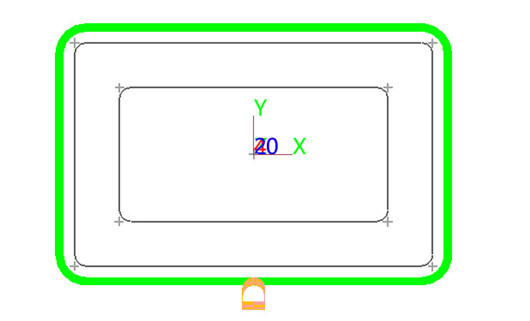

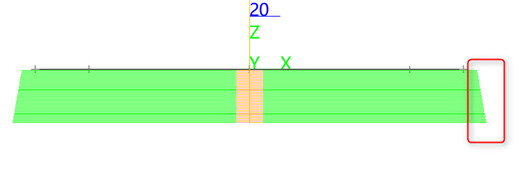

通过以上设置，，，，，，成如图8刀路。。。。。。。。



图8
